وصف
صمام الفراشة WBV1331E-2W-F مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيميائيات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 50-300 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة وسط العمل | من -25 إلى +130 درجة مئوية |
| طلب | إمدادات المياه والصناعة وأنظمة التدفئة |
| نوع الاتصال | ذو حواف |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| عمر الخدمة | 10 سنوات |
| ضمان | 12 شهرًا. |

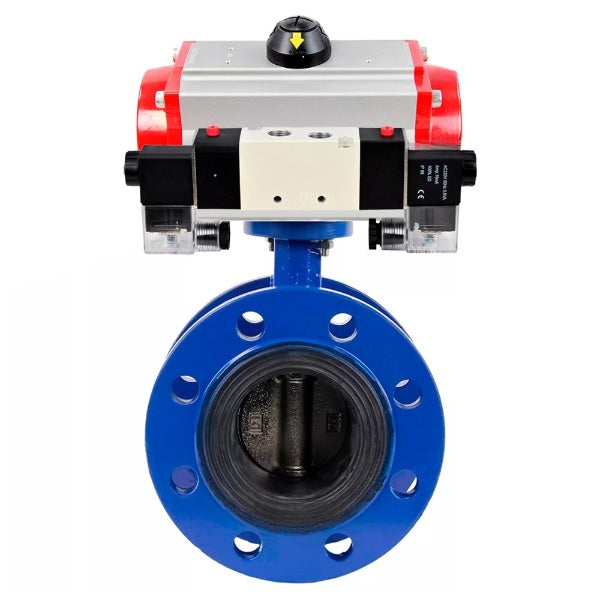

صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع التسرب: EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4V320-08، 220 فولت
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت:
| القطر | ل، مم | د، مم | D1، مم | D2، مم | ند، مم |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع التسرب: EPDM، مشغل هوائي PA-DA مزدوج الحركة، 4V320-08، 220 فولت
ب
ب
مواد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت:
| „– | اسم القطعة | مادة |
| 1 | جسم | الحديد الزهر GGG40 |
| 2 | القرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم المقعد | EPDM |
| 4 | ينبع | الفولاذ المقاوم للصدأ SS 420 |
| 5 | مقبض | حديد الزهر GGG40 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل - حديد زهر GGG40/EN-GJS-400-15، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
المعايير الفنية للصمام الهوائي 4V320-08 220 فولت:
| اسم | معنى |
| نوع الصمام الهوائي | صمام منزلق |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| إجمالي الطاقة، فولت | 4.5 |
| يتحكم | كهرومغناطيسي مزدوج الجوانب |
| تردد التشغيل، دورة/ثانية | 5 |
صمام هوائي 4V320-08 220 فولت
ب
ب
أبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت:
| نموذج صمام هوائي | 4V320-08 |
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 82.4 |
| ب، مم | 24 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
| V، مم | 4 |
| همم | 82.4 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت
