صمام الفراشة WBV1331E-2W-F مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيميائيات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.

تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر ثقوب في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). وهي مصممة للاستخدام مع مشغلات هوائية ربع لفة.

صُممت وحدة مفتاح الحدّ لإرسال إشارات بصرية وكهربائية إلى مواضع نهاية جسم صمام الإغلاق: صمام، صنبور، أو بوابة قرصية. تُركّب الوحدة أعلى سطح المُشغّل الهوائي، ومتصلة بعمود المُشغّل وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُغلق على مُستشعرين، يُراقبان موضع عمود المُشغّل ويُعطيان إشارة في المواضع القصوى. تُستخدم مفاتيح OMRON الدقيقة، أو المستشعرات الحثية، أو مفاتيح القصب كأجهزة استشعار.

تم تصميم وحدة معالجة الهواء لتنظيف الهواء المضغوط من الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى محدد مسبقًا، وتزويد مواد التشحيم من الخزان في تدفق الهواء المضغوط إلى عناصر النظام الهوائي.

ب

ب

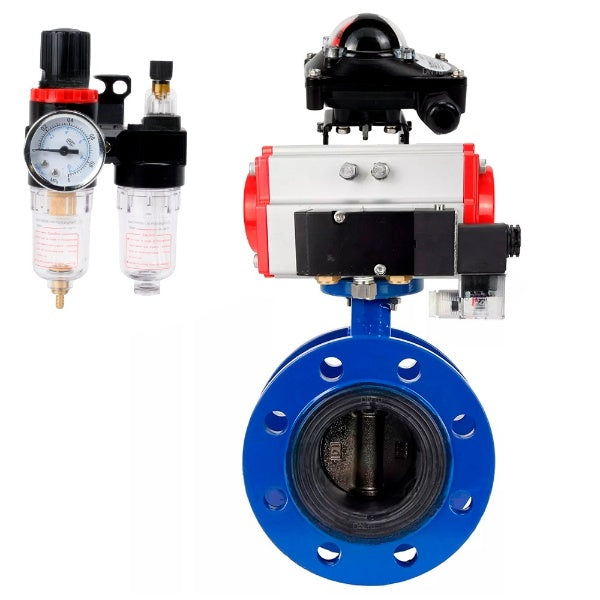

المعايير الفنية لصمام الفراشة المائي WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 24 فولت، LSU APL-210N، ATU AFC2000:

صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: EPDM، مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 24 فولت، وحدة تحكم LSU APL-210N، وحدة ATU AFC2000

ب

ب

أبعاد وأبعاد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 24V، LSU APL-210N، ATU AFC2000:

القطر	ل، مم	د، مم	D1، مم	D2، مم	ند، مم
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

رسم تخطيطي لصمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: EPDM، مشغل هوائي مزدوج PA-DA، جهد 24 فولت 4M310-08، وحدة تحكم تدفق الهواء APL-210N، وحدة التحكم AFC2000

ب

ب

مواد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 24V، LSU APL-210N، ATU AFC2000:

مخطط الأجزاء والمواد صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل - حديد زهر GGG40/EN-GJS-400-15، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4M310-08 24 فولت، LSU APL-210N، ATU AFC2000

ب

ب

البيانات الفنية للمحركات الهوائية PA-DA:

„–	اسم	مادة
1	حاوية	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك الربيع	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA

ب

ب

الخصائص التقنية للصمام الهوائي 4m310-08 24V:

تصميم	نوع البكرة
الضغط الاسمي PN، ميجا باسكال (كجم/سم2)	1,2 (12)
ضغط العمل، بار	1,5...8
وسط العمل	الهواء المضغوط المفلتر
درجة الحرارة المحيطة t، вЃ°C	+5 إلى +50
تردد الاستجابة	5 دورات/ثانية
النسخ اليدوي	يكون
درجة الحماية	IP 65
التركيب	من خلال الثقوب الموجودة في السكن
مادة العلبة	الألومنيوم المؤكسد
وقت الاستجابة	0.05 ثانية

صمامات هوائية 4M310-08 24 فولت

ب

ب

المعايير الفنية لوحدة مفتاح الحد APL-210N:

اسم	قيمة
نموذج وحدة مفتاح الحد	APL-210N
أقصى جهد لمفتاح الحد، فولت	250
درجة حرارة بيئة العمل، درجة مئوية	من -40 إلى +80
عمر الخدمة، سنوات	10

وحدة مفتاح الحد APL-210N

ب

أبعاد وأبعاد وحدة مفتاح الحد APL-210N:

نموذج	همم	ل، مم	ب، مم	د، مم	D1، مم	م
APL-210N	77	112	88	10	5	20 × 1.5

رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-210N

ب

ب

المعلمات الرئيسية لوحدة معالجة الهواء AFC2000:

ضغط التشغيل، بار	8
أقصى ضغط، بار	10
نطاق الضغط القابل للتعديل، بار	0,5 غرام · 9
ضغط الكسر، بار	15
اتصال الهواء	1/4 بوصة
درجة حرارة التشغيل، درجة مئوية	من -5 إلى +60
حجم جسيمات الفلتر، ميكرومتر	40
لزوجة الزيت	ISO VG 32
الوزن، كجم	0,395
تكوين المجموعة	فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل

وحدة معالجة الهواء AFC2000

ب

ب

الأبعاد الكلية وأبعاد التركيب لوحدات معالجة الهواء AFC2000:

أ، مم	162
ب، مم	88
ج، مم	139
د، مم	31
هـ، مم	53.5
ف، مم	12
ج، مم	8
همم	7
انا، مم	13.3
ج، مم	39
ك، مم	5
ل، مم	40
م، مم	32
ن، مم	53
أوه، مم	29
ب، مم	6
ر، مم	41.5
