صمام الفراشة WBV1331E-2W-F مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيميائيات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.

تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر ثقوب في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). وهي مصممة للاستخدام مع مشغلات هوائية ربع لفة.

وحدة مفتاح الحد هي جهاز كهربائي مصمم لفتح وإغلاق دائرة العمل وإظهار مواضع جسم إغلاق صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ساق المحرك ويعطيان إشارات في المواضع المتطرفة. يتم تثبيتهما أعلى سطح المحرك. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان الأنبوب المتصل مغلقًا، يكون الجزء الأحمر فقط من نصف الكرة المسمى "مغلق" مرئيًا؛ وإذا كان مفتوحًا، يكون الجزء الأصفر فقط المسمى "مفتوح" مرئيًا. يكون هذا المؤشر البصري واضحًا من مسافة بعيدة، مما يُبسط فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة / مغلقة) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.

يتيح مشغل يدوي مزدوج الدوران مزود بترس دودي وعلبة تروس تخفيض السرعة MON ضبط الموضع المطلوب لصمام الإغلاق يدويًا بمقدار ربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأكثر كفاءة وفعالية لمجموعة كاملة من تطبيقات التجاوز اليدوي.

ب

ب

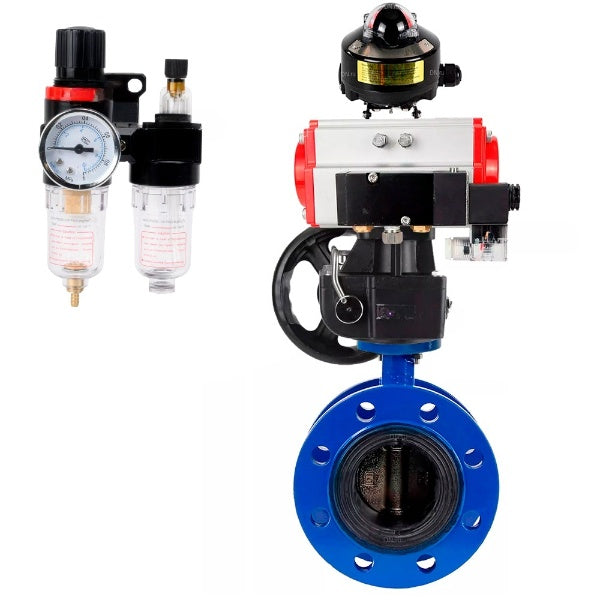

المعايير الفنية لصمام الفراشة المائي DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX، عجلة يدوية MON، ATU AFC2000:

صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: EPDM، مشغل هوائي مزدوج الحركة PA-DA، 4M310-08، 220 فولت، LSU APL-510N EX، عجلة يدوية MON، وحدة ATU AFC2000

ب

ب

أبعاد وأبعاد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الهيكل - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX، عجلة يدوية MON، ATU AFC2000:

القطر	ل، مم	د، مم	D1، مم	D2، مم	ند، مم
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: EPDM، مشغل هوائي مزدوج الحركة PA-DA، 4M310-08، 220 فولت، LSU APL-510N EX، عجلة يدوية MON، وحدة ATU AFC2000

ب

ب

مواد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الهيكل - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX، عجلة يدوية MON، ATU AFC2000:

مخطط الأجزاء والمواد صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل - حديد زهر GGG40/EN-GJS-400-15، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 220 فولت، LSU APL-510N EX، عجلة يدوية MON، وحدة ATU AFC2000

ب

ب

البيانات الفنية للمحركات الهوائية PA-DA:

„–	اسم	مادة
1	حاوية	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك الربيع	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA

ب

ب

الخصائص التقنية للصمام الهوائي 4m310-08 220V:

تصميم	نوع البكرة
الضغط الاسمي PN، ميجا باسكال (كجم/سم2)	1,2 (12)
ضغط العمل، بار	1,5...8
وسط العمل	الهواء المضغوط المفلتر
درجة الحرارة المحيطة t، вЃ°C	+5 إلى +50
تردد الاستجابة	5 دورات/ثانية
النسخ اليدوي	يكون
درجة الحماية	IP 65
التركيب	من خلال الثقوب الموجودة في السكن
مادة العلبة	الألومنيوم المؤكسد
وقت الاستجابة	0.05 ثانية

صمامات هوائية 4M310-08 220 فولت

ب

ب

المعايير الفنية لعجلة اليد MON:

اسم	قيمة
النسخة المناخية	يو، يو إتش إل، تي، أوم
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

مضاعف يدوي MON

ب

ب

أبعاد وأبعاد عجلة اليد MON:

نموذج	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
ب1، مم	14	17	22	27
ن، مم	22	22	28	32
ب2، مم	14	17	22	27
م، مم	16	18	22	30
D1، مم	Г˜50	Г˜70	Г˜102	Г˜102
4-M1، مم	4-M6	4-M8	4-M10	4-M10
D2، مم	Г˜70	Г˜102	Г˜125	Г˜125
4-م2، مم	4-M8	4-M10	4-M12	4-M12
هـ، مم	70 × 70	95 × 95	114 × 114	129 × 129
د3، مم	Г˜50	Г˜70	Г˜102	Г˜125
4-Г˜1، مم	4-6.5	4-8.5	4-10.5	4-12.5
D4، مم	Г˜70	Г˜102	Г˜125	Г˜140
4-Г˜2، مم	4-8.5	4-10.5	4-12.5	4-16.5
أ، مم	90	125	140	188.5
ب، مم	55	64	71	93
ج، مم	Г˜88	Г˜110	Г˜129	Г˜174
ف، مم	115	135	166	202
ت، مم	44	62.5	70	94
ي، مم	145	178	212	280
همم	120	133	180	195
س، مم	53	56.5	68.7	84
ك، مم	10	13	12.5	15
عجلة يدوية، مم	180	200	280	320

رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON

ب

ب

مواد عجلة اليد MON:

„–	اسم	مادة
1	ساق لتثبيت المحرك الهوائي	الفولاذ 45
2	حلقة الختم	EPDM
3	زنبرك التثبيت	فولاذ زنبركي
4	غطاء الطرف العلوي	سبائك الألومنيوم
5	أفسد	الفولاذ 304
6	قوس القفل (القضيب الرئيسي)	الفولاذ 304
7	الإسكان	سبائك الألومنيوم
8	حلقة الختم	EPDM
9	وحدة التروس	الحديد الزهر BCh50
10	اقتران الانتقال	الحديد الزهر BCh40
11	ساق التروس	الحديد الزهر BCh40

مواد عجلة اليد

ب

ب

خصائص وحدة مفتاح الحد APL-510N-EX:
