وصف
صمام الفراشة WBV1331E-2W-F مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر ثقوب في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). مصممة للاستخدام مع مشغلات هوائية ربع دورة.
يتيح مشغل يدوي مزدوج الدوران مزود بترس دودي وعلبة تروس تخفيض السرعة MON ضبط الموضع المطلوب لصمام الإغلاق يدويًا بمقدار ربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأكثر كفاءة وفعالية لمجموعة كاملة من تطبيقات التجاوز اليدوي.
ب
ب

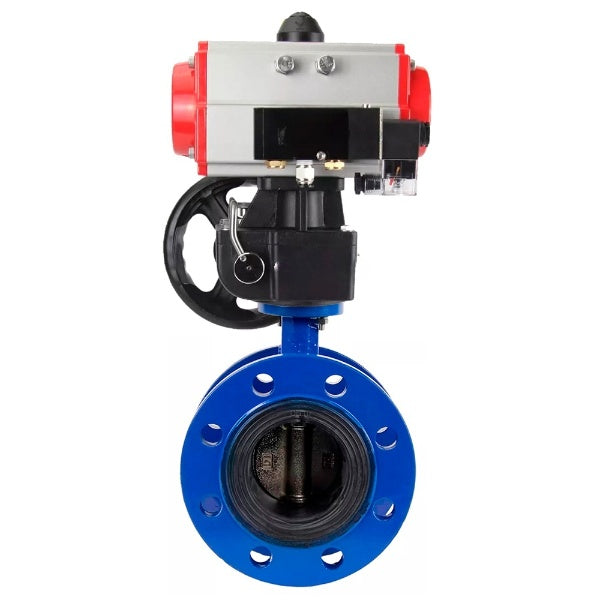

المعايير الفنية لصمام الفراشة المائي DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، عجلة يدوية 4M310-08 220 فولت MON:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 50-200 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة وسط العمل | من -25 إلى +130 درجة مئوية |
| طلب | إمدادات المياه والصناعة وأنظمة التدفئة |
| نوع الاتصال | ذو حواف |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| عمر الخدمة | 10 سنوات |
| ضمان | 12 شهرًا. |
صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع التسرب: EPDM، مشغل هوائي مزدوج الحركة PA-DA، عجلة يدوية 4M310-08 220 فولت MON
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، عجلة يدوية 4M310-08 220 فولت MON:
| القطر | ل، مم | د، مم | D1، مم | D2، مم | ند، مم |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع التسرب: EPDM، مشغل هوائي مزدوج الحركة PA-DA، عجلة يدوية 4M310-08 220 فولت MON
ب
ب
مواد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، عجلة يدوية 4M310-08 220 فولت MON:
| „– | اسم القطعة | مادة |
| 1 | جسم | الحديد الزهر GGG40 |
| 2 | القرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم المقعد | EPDM |
| 4 | ينبع | الفولاذ المقاوم للصدأ SS 420 |
| 5 | مقبض | حديد الزهر GGG40 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل - حديد زهر GGG40/EN-GJS-400-15، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الحركة، عجلة يدوية 4M310-08 220 فولت MON
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 220V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
صمامات هوائية 4M310-08 220 فولت
ب
ب
المعايير الفنية لعجلة اليد MON:
| اسم | قيمة |
| النسخة المناخية | يو، يو إتش إل، تي، أوم |
| درجة الحماية، IP | 67 |
| نوع الاتصال | ايزو 5211 |
مضاعف يدوي MON
ب
ب
أبعاد وأبعاد عجلة اليد MON:
| نموذج | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| ب1، مم | 14 | 17 | 22 | 27 |
| ن، مم | 22 | 22 | 28 | 32 |
| ب2، مم | 14 | 17 | 22 | 27 |
| م، مم | 16 | 18 | 22 | 30 |
| D1، مم | Г˜50 | Г˜70 | Г˜102 | Г˜102 |
| 4-M1، مم | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2، مم | Г˜70 | Г˜102 | Г˜125 | Г˜125 |
| 4-م2، مم | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| هـ، مم | 70 × 70 | 95 × 95 | 114 × 114 | 129 × 129 |
| د3، مم | Г˜50 | Г˜70 | Г˜102 | Г˜125 |
| 4-Г˜1، مم | 4-6.5 | 4-8.5 | 4-10.5 | 4-12.5 |
| D4، مم | Г˜70 | Г˜102 | Г˜125 | Г˜140 |
| 4-Г˜2، مم | 4-8.5 | 4-10.5 | 4-12.5 | 4-16.5 |
| أ، مم | 90 | 125 | 140 | 188.5 |
| ب، مم | 55 | 64 | 71 | 93 |
| Г˜C، مم | Г˜88 | Г˜110 | Г˜129 | Г˜174 |
| ف، مم | 115 | 135 | 166 | 202 |
| ت، مم | 44 | 62.5 | 70 | 94 |
| ي، مم | 145 | 178 | 212 | 280 |
| همم | 120 | 133 | 180 | 195 |
| س، مم | 53 | 56.5 | 68.7 | 84 |
| ك، مم | 10 | 13 | 12.5 | 15 |
| عجلة يدوية، مم | 180 | 200 | 280 | 320 |
رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON
ب
ب
مواد عجلة اليد MON:
| „– | اسم | مادة |
| 1 | ساق لتثبيت المحرك الهوائي | الفولاذ 45 |
| 2 | حلقة الختم | EPDM |
| 3 | زنبرك التثبيت | فولاذ زنبركي |
| 4 | غطاء الطرف العلوي | سبائك الألومنيوم |
| 5 | أفسد | الفولاذ 304 |
| 6 | قوس القفل (القضيب الرئيسي) | الفولاذ 304 |
| 7 | الإسكان | سبائك الألومنيوم |
| 8 | حلقة الختم | EPDM |
| 9 | وحدة التروس | الحديد الزهر BCh50 |
| 10 | اقتران الانتقال | الحديد الزهر BCh40 |
| 11 | ساق التروس | الحديد الزهر BCh40 |
مواد عجلة اليد
