Parts
The number that matters
Max. medium temperature
130درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- وسائل الإعلام المحايدة
- إمدادات المياه
- صناعة
- أنظمة التدفئة

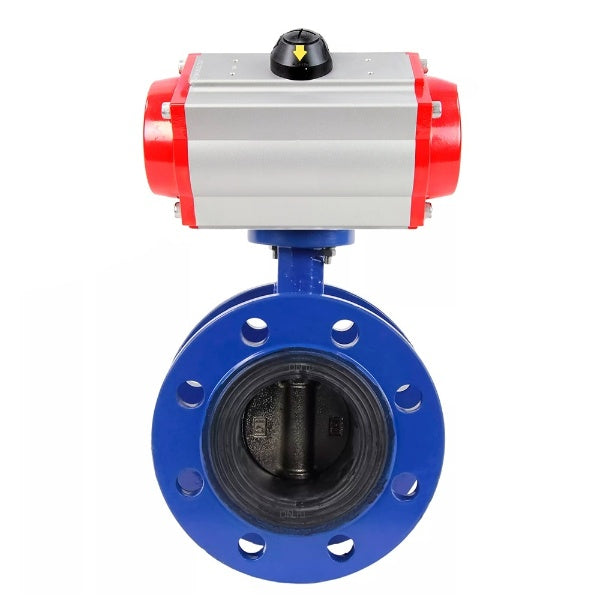

صمام الفراشة WBV1331E-2W-F مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة. صُممت المحركات الهوائية الدوارة لأتمتة عملية التحكم في الصمامات الصناعية. صُممت المحركات الهوائية للتشغيل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 50-200 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة وسط العمل | من -25 إلى +130 درجة مئوية |
| طلب | إمدادات المياه والصناعة وأنظمة التدفئة |
| نوع الاتصال | ذو حواف |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| عمر الخدمة | 10 سنوات |
| ضمان | 12 شهرًا. |
صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: EPDM، مشغل هوائي PA-DA مزدوج الحركة
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل:
| القطر | ل، مم | د، مم | D1، مم | D2، مم | ند، مم |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
رسم تخطيطي لصمامات الفراشة WBV1331E-2W-FH، مادة الهيكل: حديد زهر GGG40/EN-GJS-400-15، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: EPDM، مشغل هوائي PA-DA مزدوج الحركة
ب
ب
مواد صمامات الفراشة DNOVA WBV1331E-2W-FH، مادة الجسم - الحديد الزهر GGG40/EN-GJS-400-15، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل:
| „– | اسم القطعة | مادة |
| 1 | جسم | الحديد الزهر GGG40 |
| 2 | القرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم المقعد | EPDM |
| 4 | ينبع | الفولاذ المقاوم للصدأ SS 420 |
| 5 | مقبض | حديد الزهر GGG40 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1331E-2W-FH، مادة الهيكل - حديد زهر GGG40/EN-GJS-400-15، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الحركة
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
- Body material
- حديد الزهر GGG40/EN-GJS-400-15
- Maximum allowable temperature
- 130 درجة مئوية
- Connection type
- ذو حواف
- Control type
- مشغل هوائي
- Operating environment
- ماء وهواء ووسائل الإعلام المحايدة
- Applications
- إمدادات المياه وصناعة وأنظمة التدفئة
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الفولاذ المقاوم للصدأ AISI 304
- Manual override
- لا
- Limit switches
- لا
- Type of pneumatic actuator
- عمل مزدوج
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
