Parts
The number that matters
Max. medium temperature
130درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- وسائل الإعلام المحايدة
- إمدادات المياه
- صناعة
- أنظمة التدفئة
صمام الفراشة DNOVA WBV1331E-2W-F مصمم للاستخدام كصمام إغلاق أو تحكم للتحكم في التدفقات في أنظمة التدفئة، وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة. يتيح لك مُخفِّض السرعة DNOVA RDN ضبط الموضع المطلوب لعنصر الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية التي تعمل بربع دورة.
ب
ب

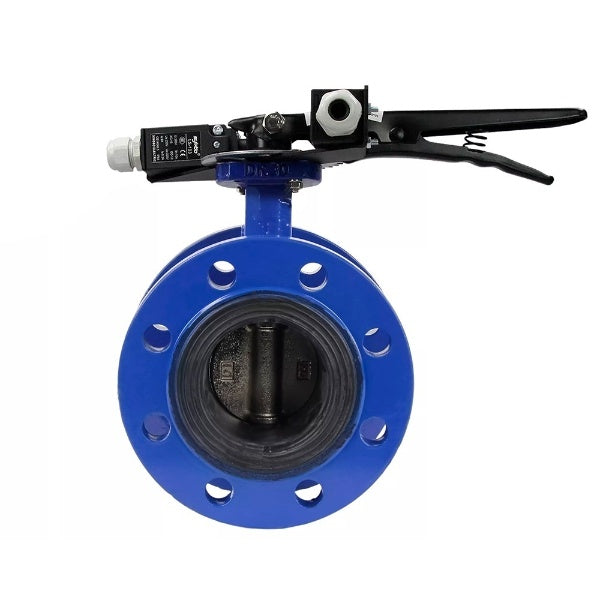

صمامات الفراشة DNOVA WBV1331E-2W-F DN50-200 PN16 ذات شفة، جسم من الحديد الزهر GGG40، قرص من الفولاذ المقاوم للصدأ 304، مانع تسرب من EPDM، بمقبض، مفتاحان حديان LS-103 250 فولت وقوس لتثبيت مفاتيح الحد
ب
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV1331E-2W-F DN50-200 PN16 الجسم - الحديد الزهر GGG40، القرص - الفولاذ المقاوم للصدأ 304، EPDM:
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 50-200 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة بيئة العمل | من -25 إلى +130 درجة مئوية |
| طلب | إمدادات المياه والصناعة وأنظمة التدفئة |
| نوع الاتصال | ذو حواف |
| نوع التحكم | يدوي (مقبض، علبة تروس) |
| فئة الختم | أ |
| عمر الخدمة | 10 سنوات |
| يضمن | 12 شهرًا |
ب
ب
مفاتيح الحد DNOVA LS-103 250 فولت 6 أمبير
ب
الخصائص التقنية لمفاتيح الحد DNOVA LS-103 250V 6A:
| مميزة | معنى |
| نموذج مفتاح الحد | LS-103 |
| الجهد الاسمي | 250 فولت |
| الحد الأقصى لتيار التبديل | 6أ |
| تكرار | 50 هرتز |
| تكوين جهة الاتصال | N/Z + N/O إجراء فوري |
| درجة الحرارة المحيطة | من -5 درجة مئوية إلى +65 درجة مئوية |
| درجة الحماية | IP64 |
| مادة الجسم | بلاستيك |
| حركة الرأس | خطي (مكبس) |
| الرطوبة المسموح بها | 95% |
| مقاومة التلامس | 25 موهم (القيمة الأولية) |
| مقاومة العزل الاسمية | 100 موهم (500 فولت تيار مستمر) |
| مدخل الكابل | الحد الأقصى 12 مم |
ب
ب
مخطط أبعاد صمامات الفراشة DNOVA WBV1331E-2W-F DN50-200 PN16 الجسم - حديد زهر GGG40، القرص - فولاذ مقاوم للصدأ 304، EPDM
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة DNOVA WBV1331E-2W-F DN50-200 PN16 الجسم - الحديد الزهر GGG40، القرص - الفولاذ المقاوم للصدأ 304، EPDM:
| القطر | ل، مم | د، مم | د1، مم | D2، مم | ند، مم |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
ب
ب
رسم تخطيطي لأبعاد مفاتيح الحد DNOVA LS-103 250V 6A
ب
الأبعاد الكلية والتركيبية لمفاتيح الحد DN.ru LS-103 250V 6A:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
ب
ب
مخطط مواد صمامات الفراشة DNOVA WBV1331E-2W-F DN50-200 PN16 الجسم - حديد زهر GGG40، القرص - فولاذ مقاوم للصدأ 304، EPDM
ب
مواد أجزاء صمامات الفراشة DNOVA WBV1331E-2W-F DN50-200 PN16 الجسم - الحديد الزهر GGG40، القرص - الفولاذ المقاوم للصدأ 304، EPDM:
| لا. | اسم القطعة | مادة |
| 1 | إطار | الحديد الزهر GGG40 |
| 2 | القرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم السرج | EPDM |
| 4 | مخزون | الفولاذ المقاوم للصدأ SS 420 |
| 5 | رافعة | الحديد الزهر GGG40 |
- Body material
- حديد الزهر GGG40/EN-GJS-400-15
- Maximum allowable temperature
- 130 درجة مئوية
- Connection type
- ذو حواف
- Control type
- مقبض
- Operating environment
- ماء وهواء ووسائل الإعلام المحايدة
- Applications
- إمدادات المياه وصناعة وأنظمة التدفئة
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الفولاذ المقاوم للصدأ AISI 304
- Limit switches
- نعم
- Country of origin
- الصين
