Electric quarter-turn actuator
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- زيوت
- الهيدروكربونات
- وسائل الإعلام المحايدة
- الدهون الحيوانية
- إمدادات المياه
- إمداد الحرارة
صمامات الفراشة DNOVA مخصصة للاستخدام كصمامات إغلاق أو تحكم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مشغلات DNOVA QT2-N-xEM-O1-x-U1 الكهربائية ربع دورة، والمزودة بحماية حرارية وسخان، مصممة للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بعنصر إغلاق ربع دورة. تُستخدم هذه المحركات في مختلف قطاعات الاقتصاد الوطني: الغاز، والنفط، والمعادن، وصناعة الأغذية، والإسكان، والخدمات المجتمعية، وغيرها.
ب
ب

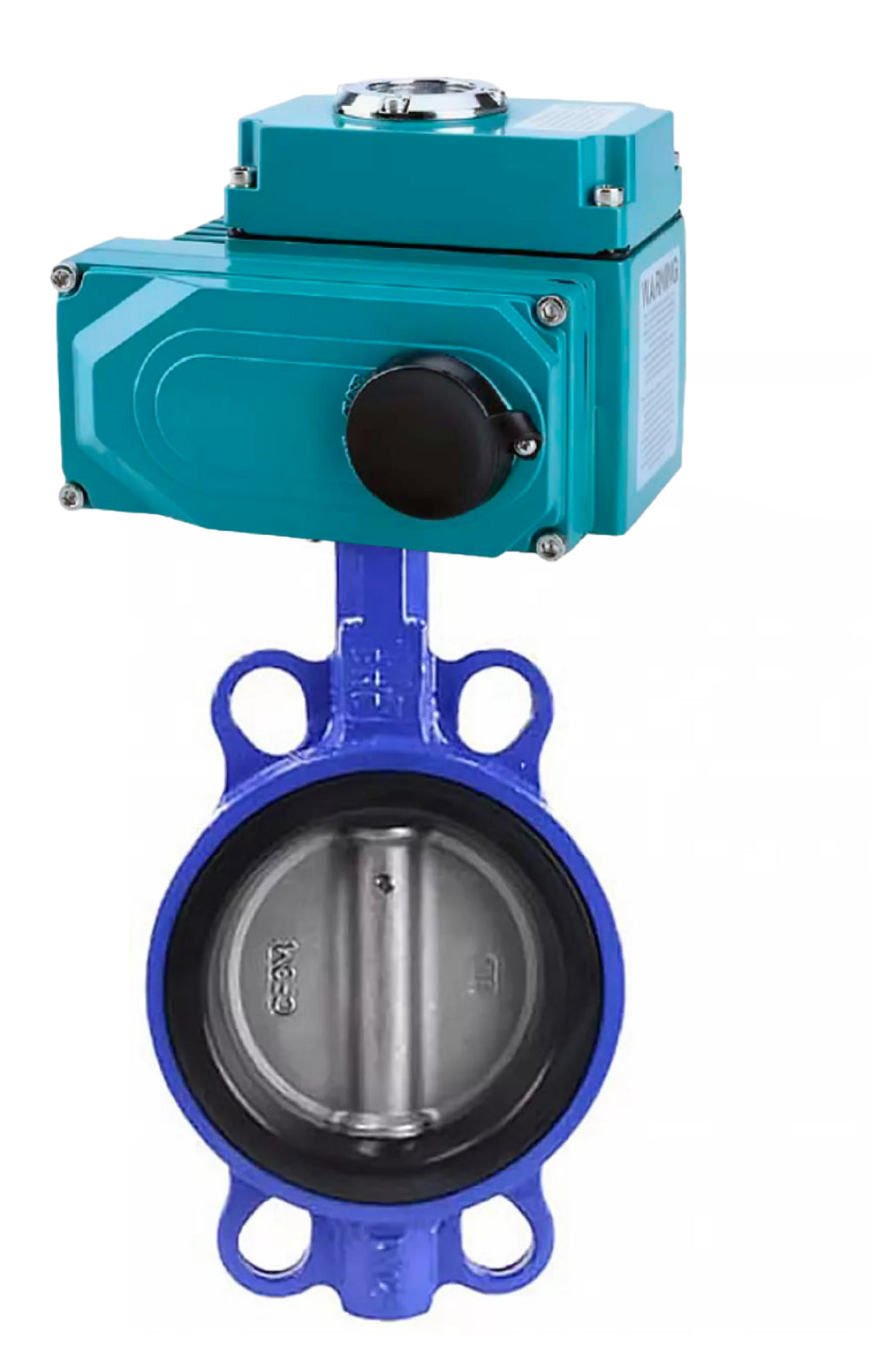

صمامات الفراشة DNOVA WBV1132N-2W-Fb-H DN40-50 PN16، هيكل من الحديد الزهر GG25، قرص من الفولاذ المقاوم للصدأ 316L، مانع تسرب من NBR، مع مشغل كهربائي ربع دورة QT-N-003EM-O1-24VDC-U1 24V HARK
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV1132N-2W-Fb-H DN40-50 PN16، الجسم - من الحديد الزهر GG25، القرص - من الفولاذ المقاوم للصدأ 316L، الختم - NBR، مع مشغل كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
| القطر الاسمي DN، مم | 40 - 300 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +120 |
| بيئة العمل |
الماء والزيوت المعدنية والهيدروكربونات، الزيوت والدهون |
| اتجاه التدفق | ثنائي |
| الاتصال بخط الأنابيب | شفة متداخلة |
| مادة الجسم: الحديد الزهر GG25 | الحديد الزهر GG25 |
ب
ب
رسم تخطيطي لأبعاد وأحجام صمامات الفراشة DNOVA WBV1132N-2W-Fb-H DN40-50 PN16، الجسم - من الحديد الزهر GG25، القرص - من الفولاذ المقاوم للصدأ 316L، الختم - NBR، مع مشغل كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
ب
أبعاد وأحجام صمامات الفراشة DNOVA WBV1132N-2W-Fb-H DN40-50 PN16، الجسم - من الحديد الزهر GG25، القرص - من الفولاذ المقاوم للصدأ 316L، الختم - من NBR، مع مشغل كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
| DN |
نموذج الدفع الكهربائي |
الأبعاد، مم | ||
| أ | ب | ل | ||
| 40 | كيو تي-إن-003إي إم تي | 114 | 66 | 123 |
| 50 | كيو تي-إن-003إي إم تي | 131 | 72 | 123 |
ب
ب
مواد أجزاء صمام الفراشة DNOVA WBV1132N-2W-Fb-H DN40-50 PN16، الجسم - من الحديد الزهر GG25، القرص - من الفولاذ المقاوم للصدأ 316L، الختم - NBR، مع مشغل كهربائي 1/4 دورة QT-N-003EM-O1-24VDC-U1 24V HARK:
| رقم الصنف | اسم القطعة | مادة |
| 1 | إطار | الحديد الزهر GG25 |
| 2 | ختم السرج | إن بي آر |
| 3 | القرص | الفولاذ المقاوم للصدأ 316L |
| 4 | مخزون | إس إس إيسي 416 |
| 5 | دبوس | إس إس إيسي 420 |
| 6 | كم | مادة البولي تترافلوروإيثيلين |
| 7 | حلقة الختم | إن بي آر |
| 8 | طبق | الفولاذ الكربوني |
| 9 | رافعة | الحديد القابل للطرق |
ب
ب
صورة للمحركات الكهربائية DNOVA QT-N-003EM-O1-24VDC-U1 HARK
ب
محركات كهربائية تقنية DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
| نوع المحرك الكهربائي | ربع دورة |
| نوع المحرك | غير متزامن |
| زاوية الدوران، درجة | 90В±5 |
| مادة الجسم | سبائك الألومنيوم، مسحوق الإيبوكسي المغلفة |
| مادة العمود | سبائك الفولاذ |
| جهد الإمداد | 24 فولت/تيار مستمر |
| مدخل الكابل | الغدة 2xM18 |
| نوع الاتصال | ايزو 5211 |
| جهاز القفل الذاتي | دودة ذاتية القفل وتروس دودة |
| إيقاف التشغيل التلقائي في الأوضاع المفتوحة والمغلقة والمزدحمة |
2 مفاتيح حدية + 2 مفاتيح إضافية (اتصال جاف)؛ |
| الحماية الحرارية |
قم بالتشغيل عند 120 درجة مئوية ± 5 درجة مئوية؛ إيقاف التشغيل عند 97 درجة مئوية ± 5 درجات مئوية |
| الحد الميكانيكي لدوران عمود الإخراج | 2 سدادات خارجية قابلة للتعديل |
| فئة حماية الإسكان | IP67 |
| مستوى الضوضاء، ديسيبل | ¤ 50 |
| قوة السخان، وات | 5 |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +70 |
| الرطوبة المحيطة | ¤95% (25 درجة مئوية) |
| حماية السكن من الانفجار | لا |
ب
ب
رسم تخطيطي للأبعاد الكلية للمحركات الكهربائية DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
ب
أبعاد وأحجام المحركات الكهربائية DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
| نموذج | 003EMT |
| ل، مم | 123 |
| همم | 115 |
| أ، مم | 101 |
| ب، مم | 98 |
| ج، مم | 74 |
| د، مم | 49 |
| هـ، مم | 34.5 |
| ف، مم | 35 |
| ج، مم | 5 |
| حجم القضيب، مربع، مم | 14 × 14 |
| ايزو 5211 | F05/F07 |
ب
ب
مخطط جهاز المحركات الكهربائية DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
ب
الرسم التخطيطي للمحركات الكهربائية DNOVA QT-N-xEM-O1-x-U1 HARK:
| رقم الصنف | اسم |
| 1 | مؤشر الموضع |
| 2 | الغطاء العلوي |
| 3 | لوحة التحكم |
| 4 | مكثف |
| 5 | كاميرات الدفع |
| 6 | عمود الإخراج مع عجلة دودية |
| 7 | إطار |
| 8 | محددات حركة عمود الإخراج |
| 9 | عمود الدودة |
| 10 | محرك كهربائي |
| 11 | المخفض |
| 12 | غطاء علبة التروس |
- Body material
- حديد الزهر GG25/EN-GJL-250
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Operating environment
- ماء وزيوت والهيدروكربونات ووسائل الإعلام المحايدة والدهون الحيوانية
- Applications
- إمدادات المياه وإمداد الحرارة
- Nominal pressure
- 16 بار
- Type of seal
- إن بي آر
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L
- Explosion-proof
- لا
- Thermal protection
- نعم
- Manual override
- مسدس
- Limit switches
- نعم
- Type of electric actuator
- ربع دورة
- Supply voltage
- 24 فولت
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
