Electric quarter-turn actuator
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
صمامات الفراشة GGG50-316L-EPDM ذات 24 فولت مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة والمياه، وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
ب
ب
المعايير الفنية لصمامات بوابة القرص المائي DNOVA GGG50-316L-EPDM، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، مع محرك كهربائي QT-040 24 فولت:
| القطر الاسمي DN، مم | 40 - 150 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة وسط العمل t، вЃ°C | من -20 إلى +90 |
| وسط العمل | الماء، الزيوت المعدنية، الهيدروكربونات، الزيوت، الدهون |
| اتجاه التدفق | مزدوج الجوانب |
| الاتصال بخط الأنابيب | متداخلة |
| مادة الجسم | الحديد الزهر GGG50 |

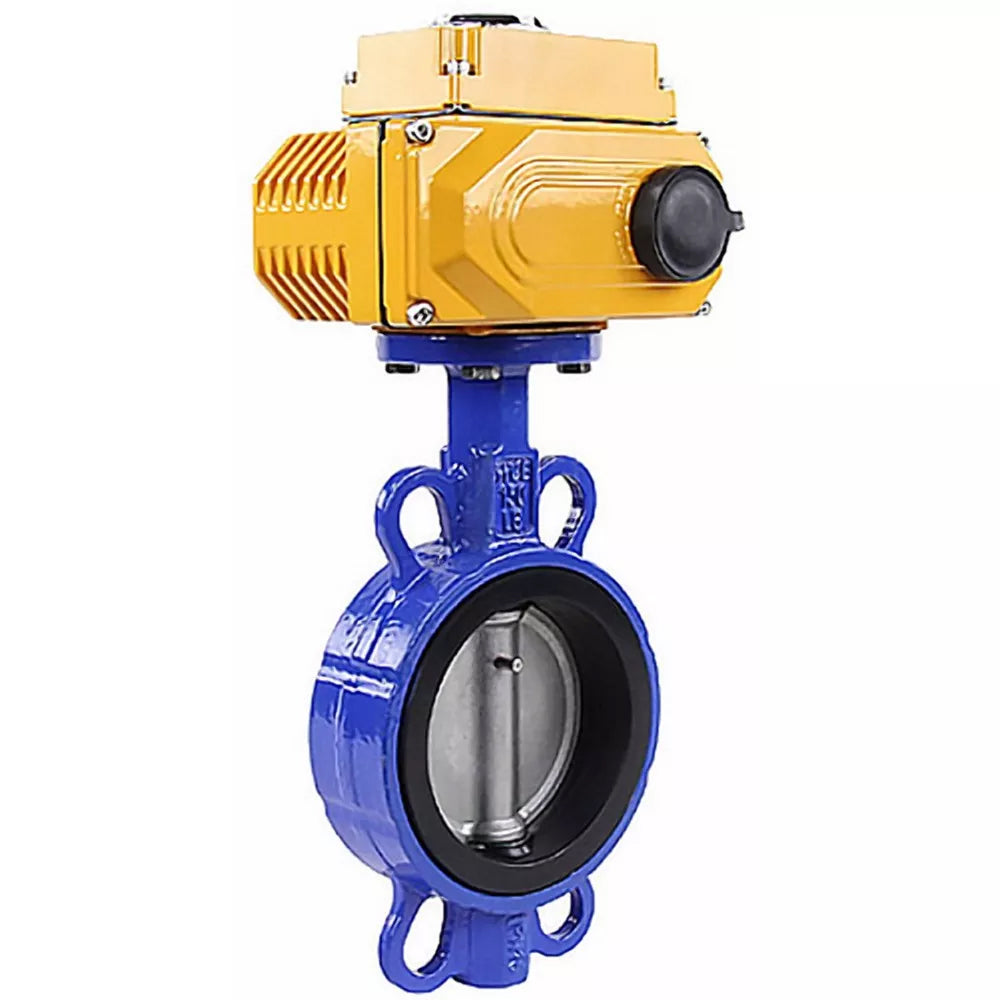

صمامات الفراشة GGG50-316L-EPDM تعمل بالكهرباء 24 فولت
ب
ب
الأبعاد الكلية والتركيبية لصمامات بوابة القرص المائي DNOVA GGG50-316L-EPDM، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، مع محرك كهربائي QT-040 24V:
| DN | أ | ب | ج | غ د | د | ج | CH (الجذع) | ايزو | عزم الدوران | وزن |
| مم | نيوتن متر | كجم | ||||||||
| 40 | 105 | 55 | 33 | 75 | 10 | 30 | 9 × 9 | ف05 | 20 | 1.6 |
| 50 | 161 | 80 | 43 | 84.5 | 10 | 30 | 9 × 9 | ف05 | 23 | 2.2 |
| 65 | 175 | 89 | 45 | 104.5 | 10 | 30 | 9 × 9 | ف05 | 29 | 2.5 |
| 80 | 181 | 95 | 45 | 123.5 | 10 | 30 | 9 × 9 | ف05 | 39 | 2.9 |
| 100 | 200 | 114 | 52 | 139.5 | 10 | 30 | 11 × 11 | ف07 | 59 | 3.8 |
| 125 | 213 | 127 | 55 | 169.5 | 10 | 30 | 14 × 14 | ف07 | 84 | 5.8 |
| 150 | 226 | 139 | 55 | 196 | 10 | 30 | 14 × 14 | ف07 | 86 | 7.4 |
| 200 | 260 | 175 | 60 | 247 | 12 | 30 | 17 × 17 | F10 | 220 | 12.5 |
| 250 | 292 | 203 | 68 | 304 | 12 | 40 | 22 × 22 | F10 | 350 | 18.9 |
| 300 | 337 | 242 | 78 | 358 | 12 | 40 | 22 × 22 | F10 | 420 | 27 |
رسم تخطيطي لأبعاد صمامات البوابة القرصية D GGG50-316L-EPDM بمحرك كهربائي 24 فولت
ب
مواد أجزاء صمام بوابة قرص الماء DNOVA GGG50-316L-EPDM، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، مع محرك كهربائي QT-040 24 فولت:
| „– | اسم | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | القرص | فولاذ 316L |
| 3 | ختم المقعد | EPDM |
| 4 | الساق العلوية | فولاذ 316L |
| 5 | الساق السفلية | فولاذ 316L |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | داستر | إن بي آر |
| 8 | حشية الساق | إن بي آر |
| 9 | حشية العمود | فولاذ AISI 201 |
| 10 | سدادة | بلاستيك |
رسم تخطيطي لمواد صمامات البوابة القرصية GGG50-316L-EPDM بمحرك كهربائي 24 فولت
ب
خصائص مشغلات 24 فولت
| نموذج المحرك | أقصى عزم دوران، نيوتن متر | وقت التشغيل، ثانية | الطاقة، و | الحالي، أ | الوزن، كجم | حجم الجذع مربع، مم |
| 003 ميني | 30 | 5-15 | 20 | 0,2 | 1,4 | 11 |
| 003 أزرق | 30 | 25 | 25 | 0,1 | 1,2 | 11 |
| 005 | 50 | 30 | 10 | 0,25 | 3,6 | 11 أو 14 |
| 008 | 80 | 30 | 10 | 0,25 | 3,6 | 11 أو 14 |
| 010 | 100 | 30 | 15 | 0,35 | 4,6 | 14 أو 17 |
| 030 | 300 | 30 | 45 | 0,31 | 13,4 | 22 |
| 040 | 400 | 30 | 60 | 0,33 | 13,8 | 22 |
| 060 | 600 | 30 | 90 | 0,33 | 14 | 27 |
- Body material
- الحديد الزهر GGG50
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L
- Actuator cycle time
- 30 ثانية
- Explosion-proof
- لا
- Thermal protection
- نعم
- Manual override
- مسدس
- Type of electric actuator
- ربع دورة
- Feedback sensor
- مفاتيح الحد
- Control signal
- تشغيل/إيقاف
- Rated current consumption
- 0.33 أ
- Supply voltage
- 24 فولت
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
