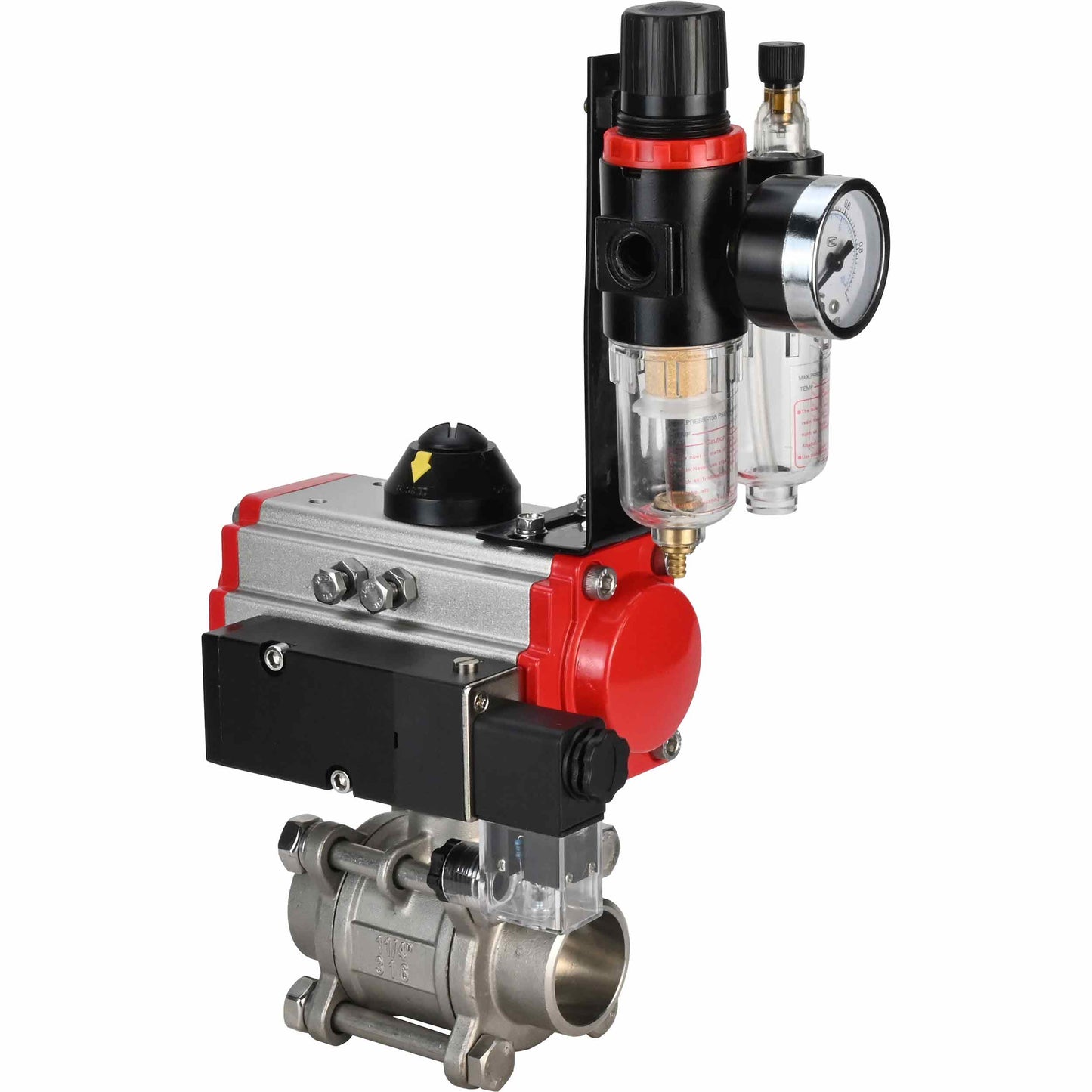

صمام كروي من الفولاذ المقاوم للصدأ DNOVA kshpp-316200-sa-4m310-24-atu، مادة الجسم - الفولاذ المقاوم للصدأ AISI 316، مادة الكرة - الفولاذ المقاوم للصدأ AISI 316، الختم - PTFE، يعمل بواسطة مشغل هوائي
لم نتمكن من تحميل توفر الاستلام
محتوى قابل للطي
وصف
صمام كروي من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، يتمتع بقوة عالية ويمكنه تحمل درجات حرارة وضغوط عالية. تعتبر الصمامات الكروية سهلة التشغيل، وتوفر إحكامًا آمنًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة المواد الغذائية، وغيرها من المجالات التي تحتاج إلى صمام موثوق ودائم لتنظيم تدفق المواد.
يستخدم صمام الكرة DNOVA كصمام إغلاق في أنظمة التدفئة وتوريد المياه، وفي أنظمة البخار والوقود والهواء المضغوط والغازات المحايدة. يمكن تركيب صمامات هذه السلسلة في الأنظمة التي تنقل الوسائط السائلة والغازية (الماء، النفط، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) التي لا تهاجم مواد الصمام.
تم تصميم المشغلات الهوائية الدوارة ذات العمل المزدوج والمشغلات الهوائية الدوارة ذات النوابض العائدة لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - الأبواب، والصمامات الكروية. تم تصميم مشغلات DNOVA الهوائية للعمل في الأماكن المغلقة والمفتوحة. جميع الأجزاء الداخلية والخارجية مطلية بمادة مقاومة للتآكل.
تستخدم المشغلات الهوائية للتحكم في الأنظمة الهوائية التي تحتوي على سطح ربط NAMUR، لتركيب المشغلات من خلال الثقوب الموجودة في الهيكل.
وحدة معالجة الهواء AFC2000 DNOVA مصممة لتنظيف الهواء المضغوط من الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى محدد مسبقًا، وتزويد مواد التشحيم من خزان في تدفق الهواء المضغوط إلى عناصر النظام الهوائي بمدى سعة كبير يتراوح من 500 لتر/دقيقة إلى 10,000 لتر/دقيقة.
يضيف المرشح (رذاذ الزيت) زيتًا بزوجة 32 mmВІ/s (=cSt) عند 40В°C إلى النظام الهوائي لتشحيم مكونات التحكم - الأسطوانات الهوائية والصمامات الهوائية.
المعلمات الرئيسية للصمامات الكروية KShPP 316.200
| القطر الاسمي DN، مم | 10-100 |
| ضغط العمل PN، بار | 63 |
| درجة حرارة الوسط العامل t، вЃ°C | من -20 إلى +200 |
| الوسط العامل | الماء، البخار، المنتجات البترولية وغيرها من الوسائط السائلة أو الغازية التي تكون محايدة لمواد الصمام |
| الاتصال بالأنبوب | لحام/لحام |
| نوع مقطع التدفق | فتحة كاملة |
| نوع التحكم | يدوي (مقبض) |
| إضافة | يمكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
| الضغط الاسمي PN، MPa (كغ/سم2) | 1,2 (12) |
| ضغط العمل، بار | 2...8 |
| الوسط العامل | هواء مضغوط مُصفى أو غازات غير عدوانية، زيوت |
| أقصى قطر للجسيمات | أقل من 30 Вµm2 |
| درجة حرارة التشغيل، В°C | من -20 إلى +80 |
| من -40 إلى +80 (نسخة درجة حرارة منخفضة) | |
| من -20 إلى +160 (في الهواء الجاف) | |
| نطاق الضبط | 5° للدوران عند 0° و90° |
| تكرار يدوي | يوجد |
| مؤشر الوضع | مفتوح/مغلق |
| الوسط العامل | في الأماكن المغلقة والمفتوحة (جميع الأجزاء الداخلية والخارجية لها طلاء مضاد للتآكل). |
المعلمات الرئيسية للصمامات الهوائية
| التصميم | نوع البكرة |
| الضغط الاسمي PN، MPa (كغ/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1.5…8 |
| الوسط العامل | هواء مضغوط مُصفى |
| درجة حرارة البيئة t، вЃ°C | من +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| تكرار يدوي | يوجد |
| درجة الحماية | IP 65 |
| التثبيت | من خلال الثقوب الموجودة في الجسم |
| مادة الجسم | ألمنيوم مؤكسد |
| زمن الاستجابة | 0.05 ثانية. |
المعلمات الرئيسية لوحدة معالجة الهواء AFC2000
| ضغط العمل، بار | 8 |
| أقصى ضغط، بار | 10 |
| نطاق الضغط القابل للتعديل، بار | 0.5 Г· 9 |
| ضغط التدمير، بار | 15 |
| اتصال الهواء | 1/4" |
| درجة حرارة التشغيل، C | من -5 إلى +60 |
| حجم الجسيمات المصفاة، Вµm | 40 |
| زوجة الزيت | ISO VG 32 |
| الوزن، كغ | 0.395 |
| تركيب المجموعة | مرشح-فاصل رطوبة، منظم ضغط، مرشح، حامل |
