صمام كروي من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، يتمتع بقوة عالية ويمكنه تحمل درجات حرارة وضغوط عالية. تعتبر الصمامات الكروية سهلة التشغيل، وتوفر إحكامًا آمنًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة المواد الغذائية، وغيرها من المجالات التي تتطلب صمامًا موثوقًا ودائمًا لتنظيم تدفق المواد.
تم تصميم المشغلات الهوائية الدوارة ذات العمل المزدوج والمشغلات الهوائية الدوارة ذات النوابض العائدة لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - الأبواب، والصمامات الكروية. تم تصميم مشغلات DNOVA الهوائية للعمل في الأماكن المغلقة والمفتوحة. جميع الأجزاء الداخلية والخارجية مطلية بمادة مقاومة للتآكل.
يستخدم موضع الدوار الكهربائي للتحكم في المشغلات الهوائية الدوارة بواسطة وحدة تحكم كهربائية أو نظام تحكم بإشارة خرج تناظرية من 4 إلى 20 مللي أمبير. تعتمد وظيفة الموضع على موازنة القوى. يستخدم الموضع جهازًا من نوع فوهة-صمام وآلية ردود فعل (نظام من النوابض والرافعات) لموازنة قوى التحكم وردود الفعل عندما تصل المشغلة الهوائية (الصمام) إلى الموضع الذي يتوافق مع إشارة التحكم.

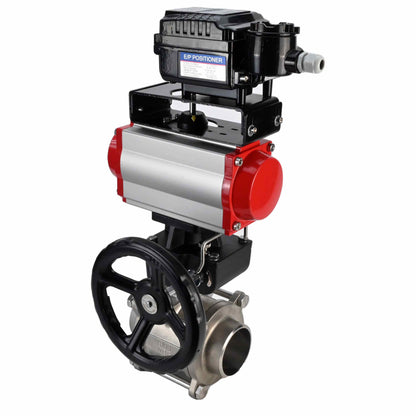

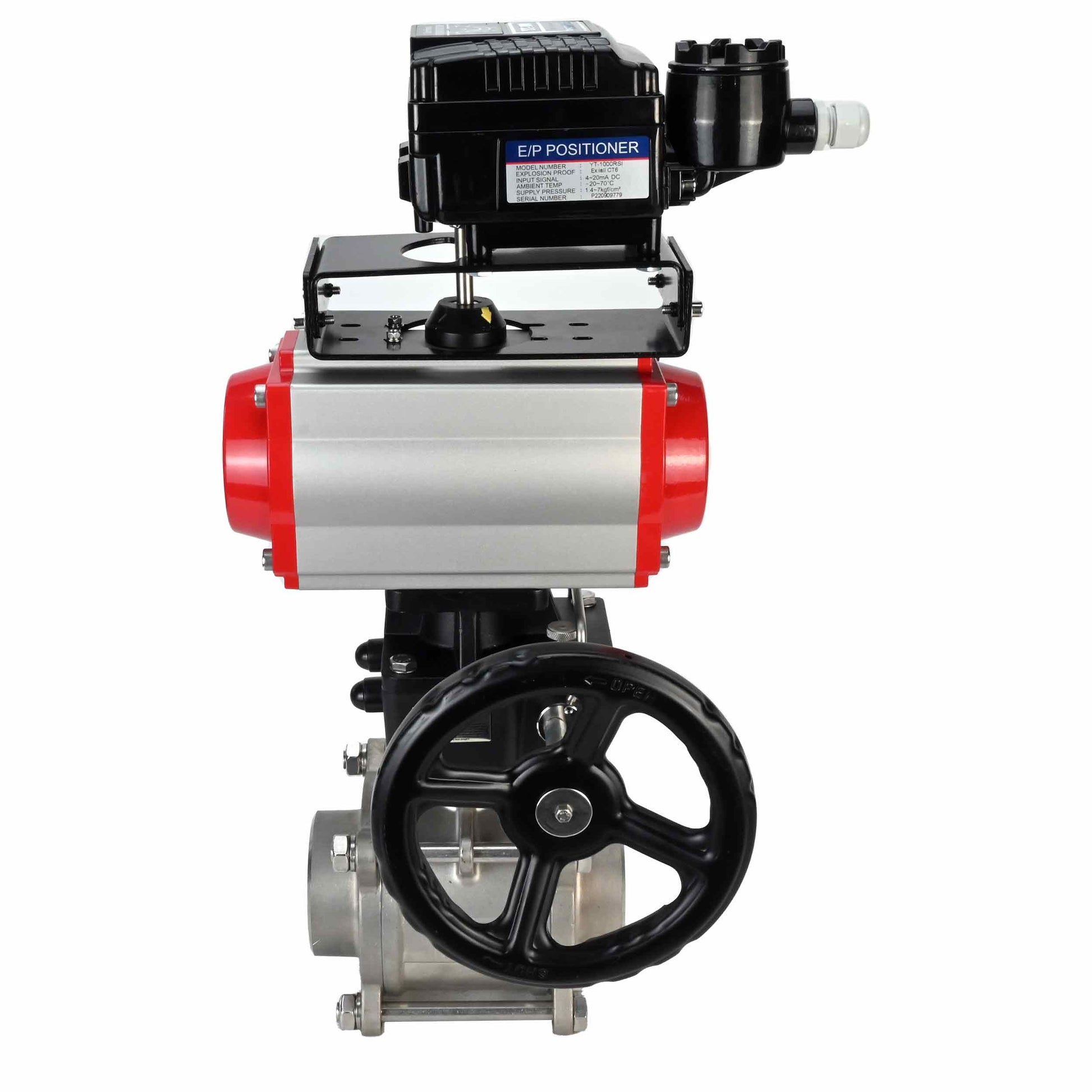

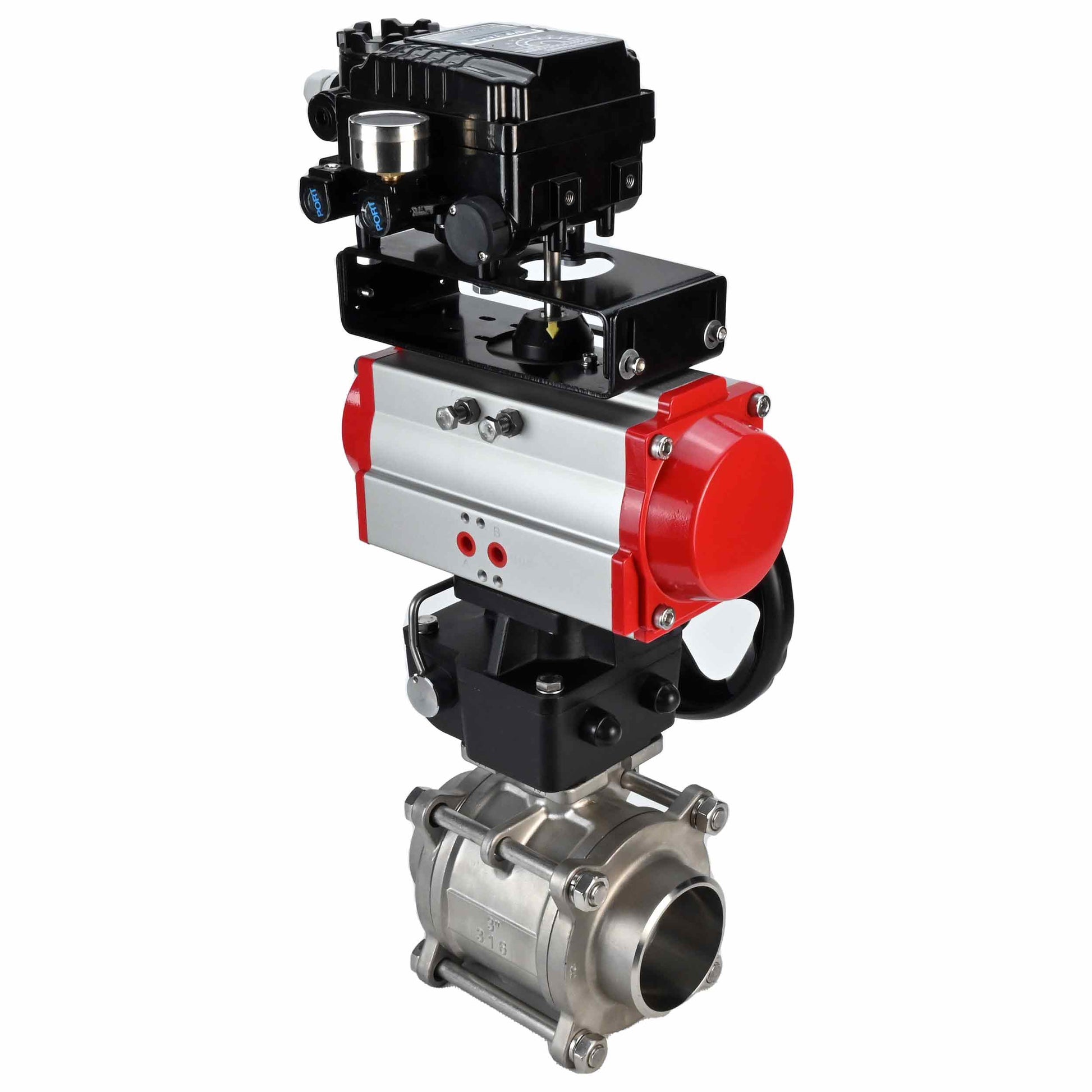

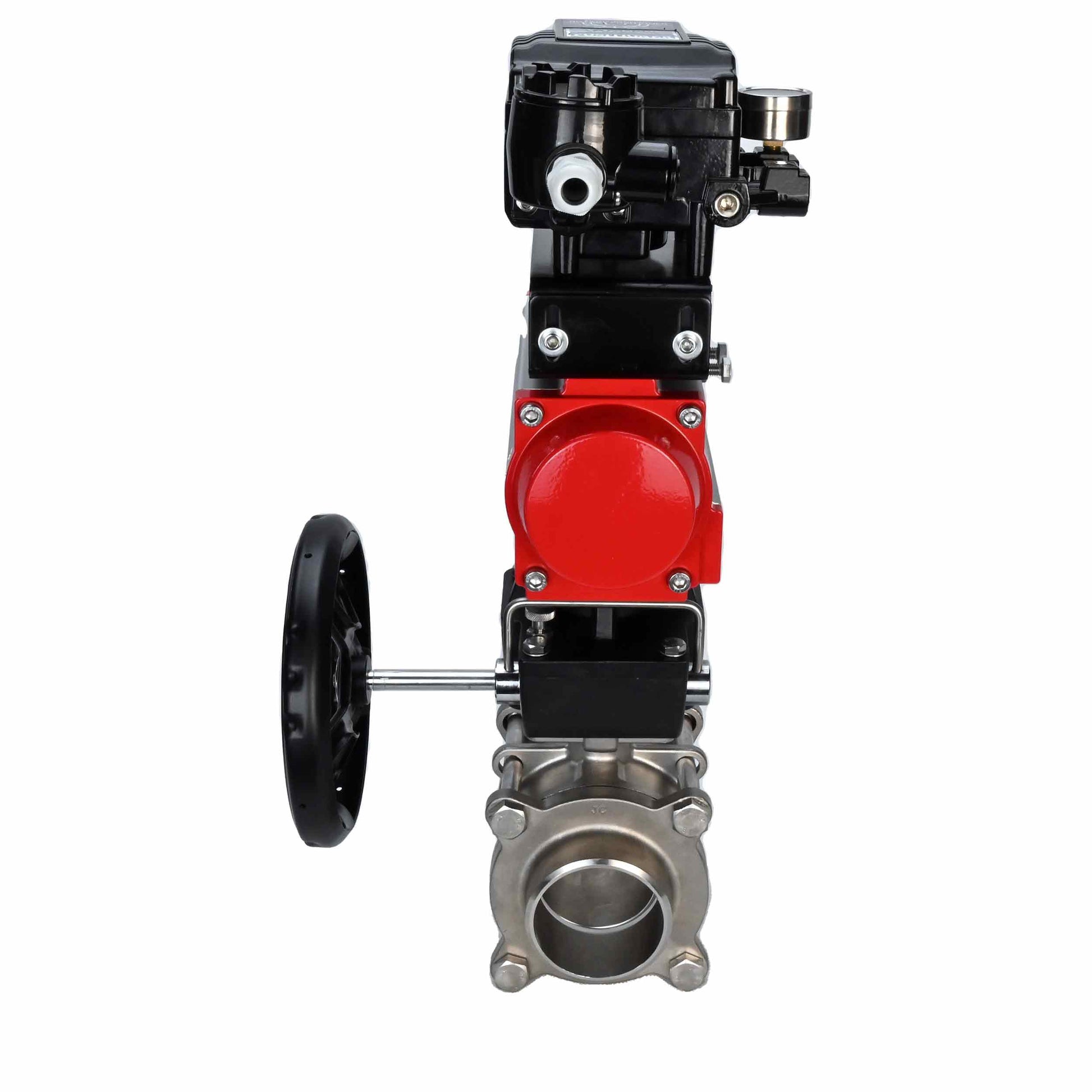

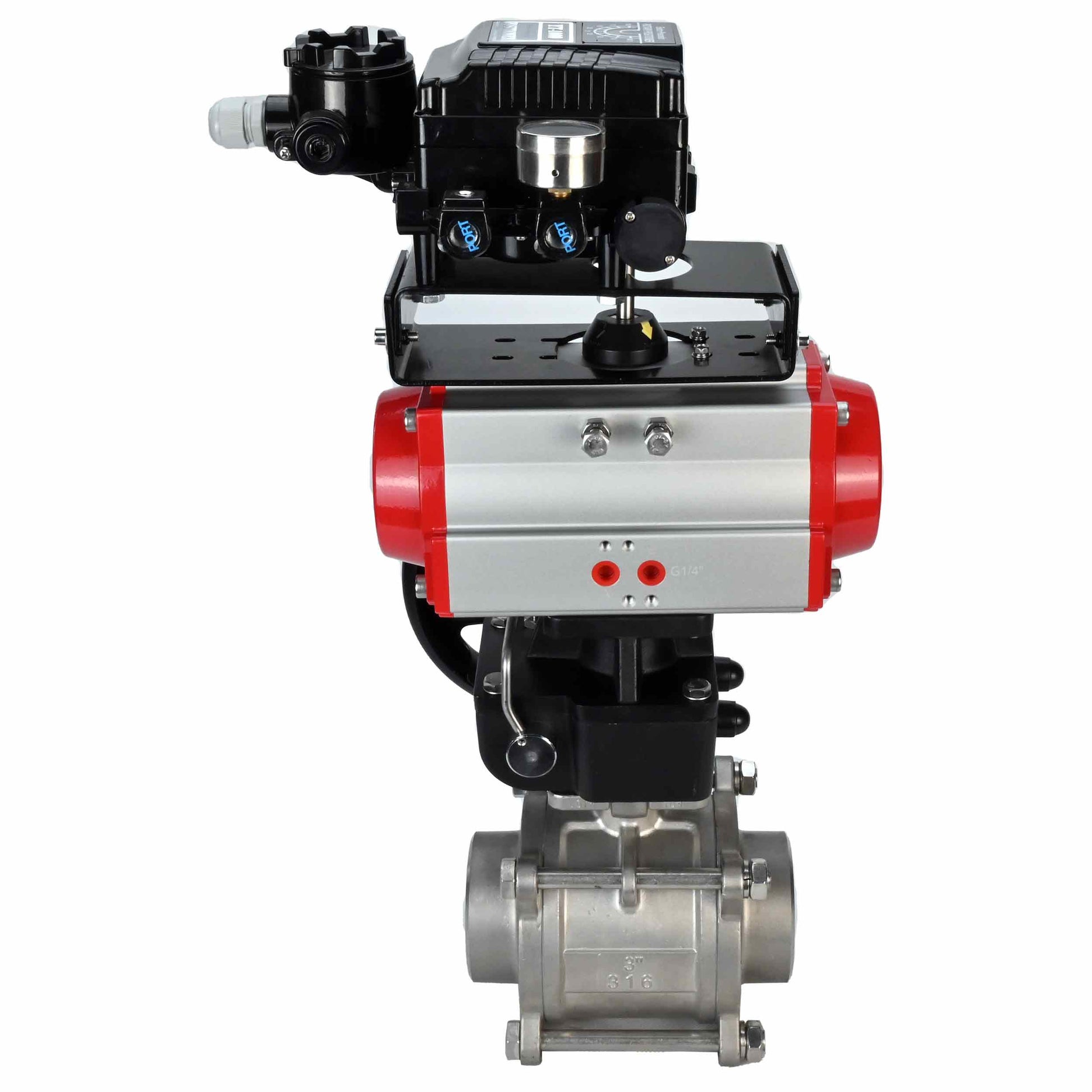

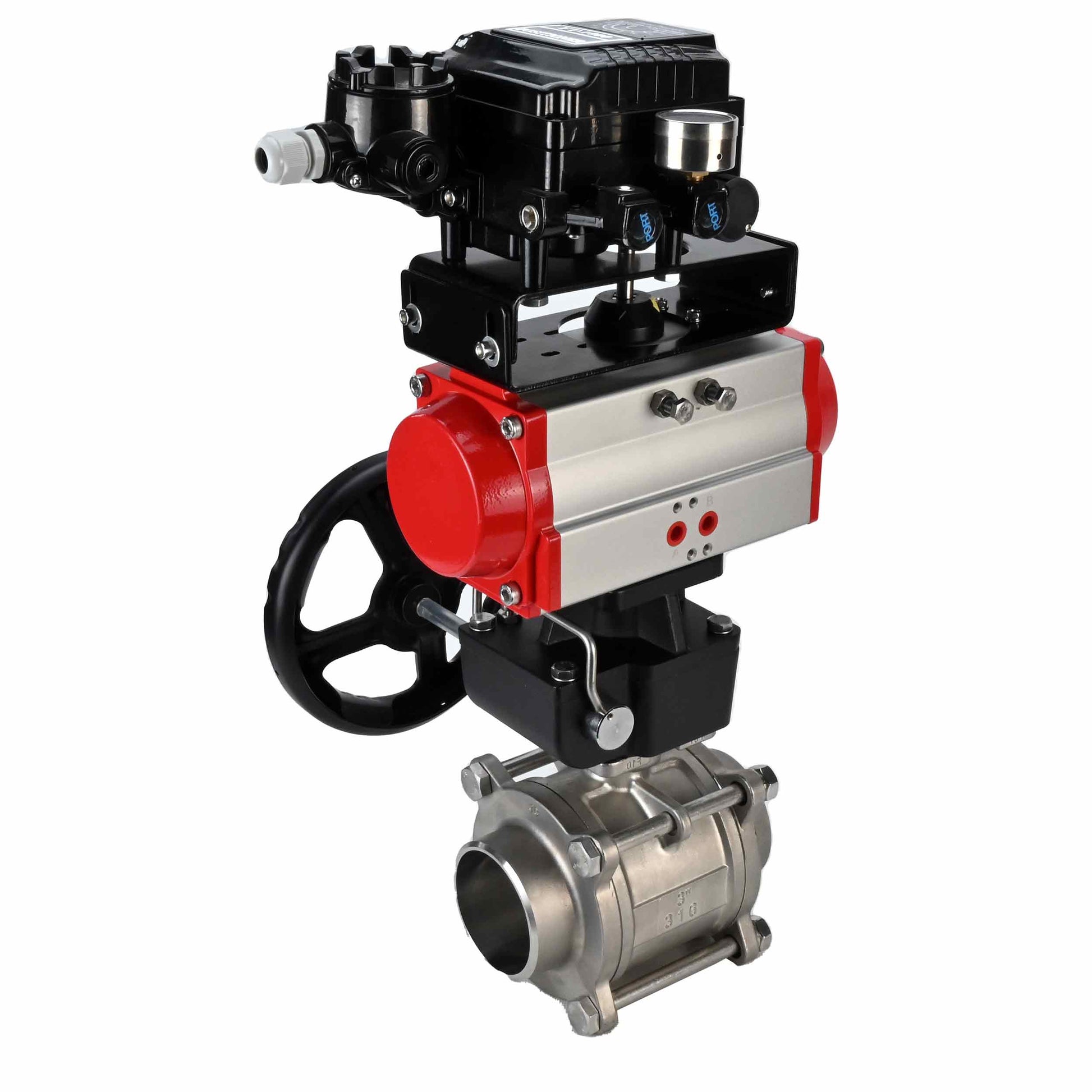

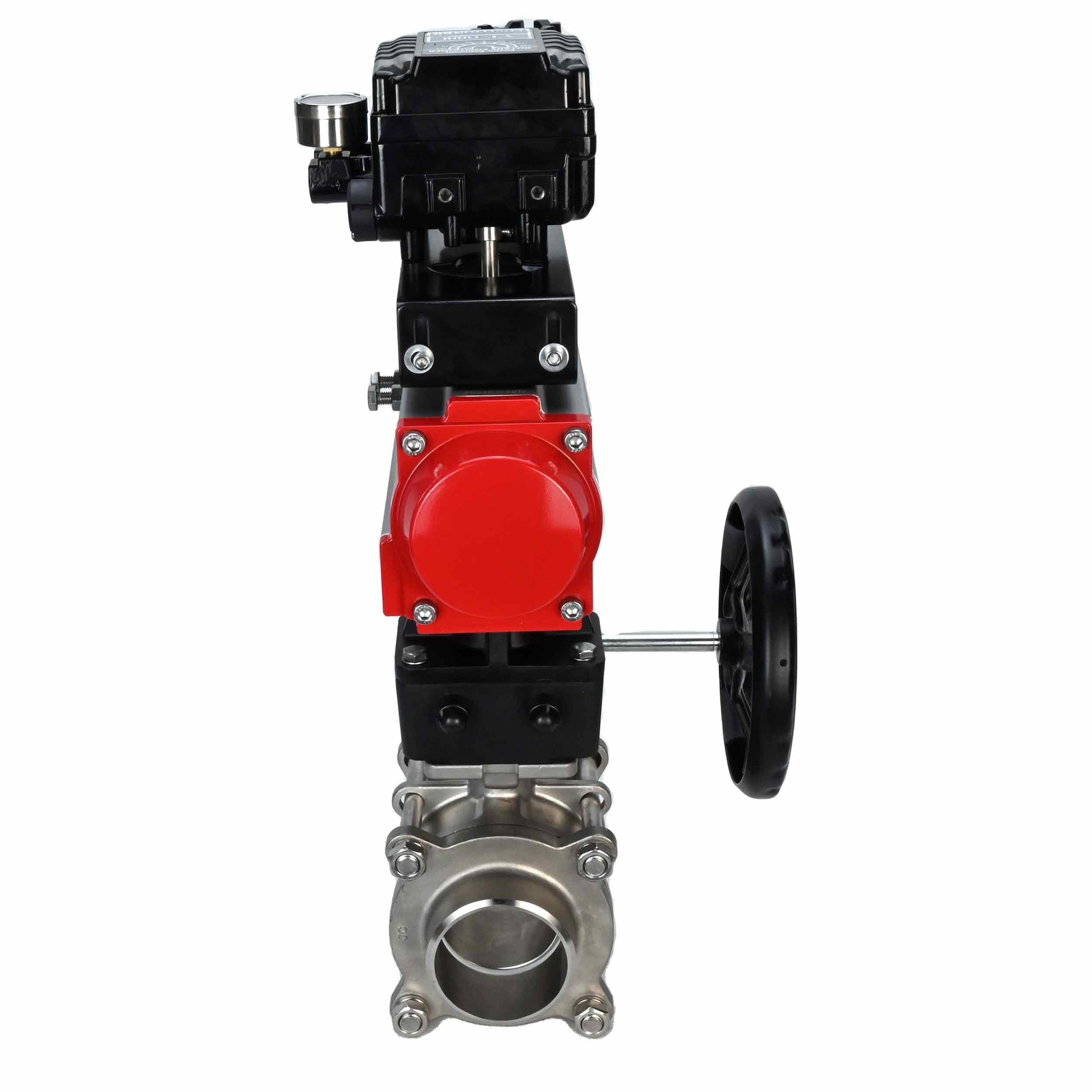

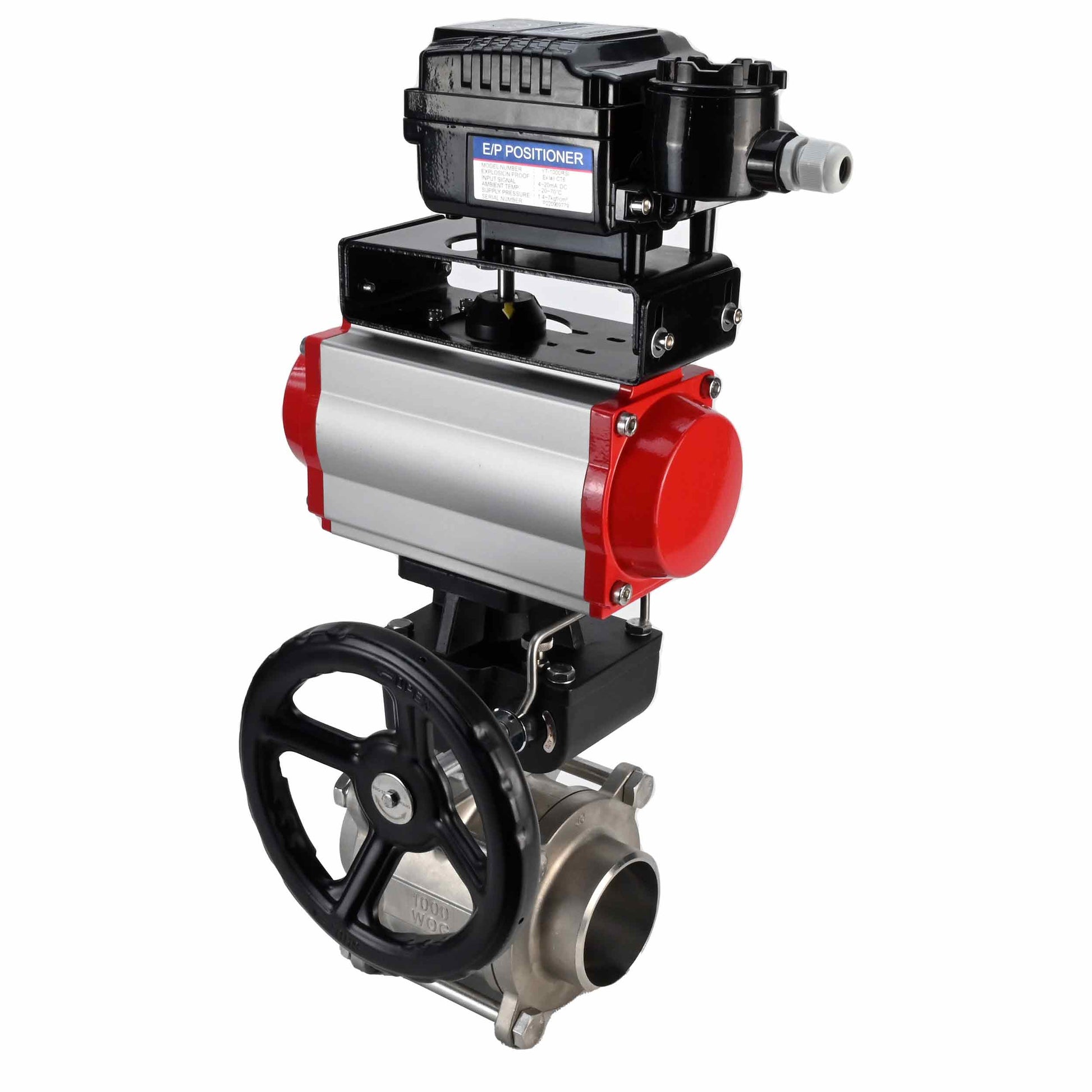

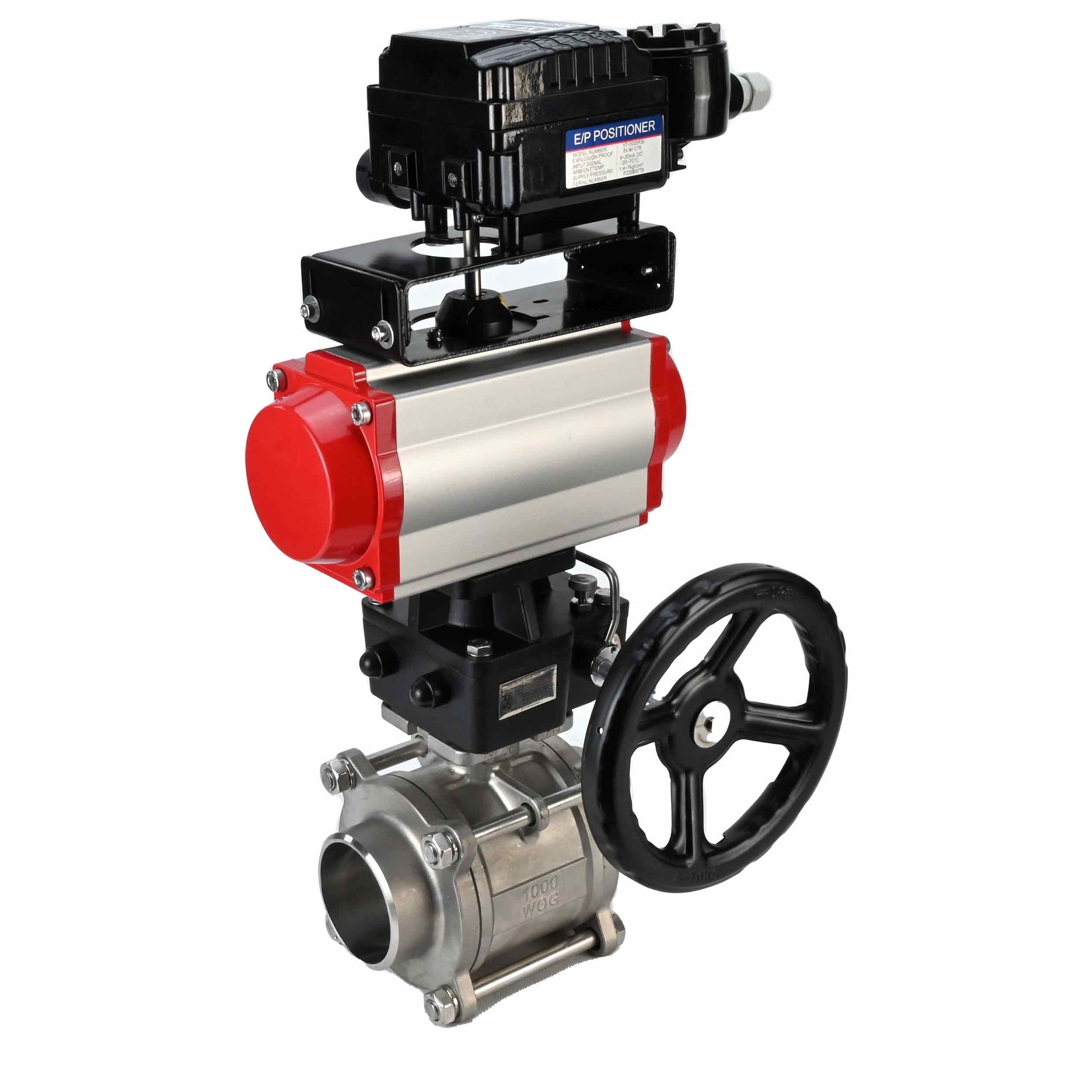

يتيح مشغل DNOVA BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 PA-DA MON YT-1000RSN اليدوي ذو الدوران المزدوج مع القابض القابل للفصل ضبط يدوي لموضع الصمامات، والمخمدات، وغيرها من الأجهزة ذات الربع دورة عند استبدال المشغلات الهوائية، أو الكهربائية، أو الهيدروليكية ذات الربع دورة. مناسب للتثبيت في الأماكن المغلقة والمفتوحة. تم تصميم الهيكل المعياري للتجاوز اليدوي لتوفير الحل الأكثر كفاءة وفعالية لمجموعة كاملة من تطبيقات التجاوز اليدوي.
В
В
المعلمات الرئيسية للصمامات الكروية KShPP 316.200
| القطر الاسمي DN، مم |
10-100 |
| ضغط العمل PN، بار |
63 |
| درجة حرارة بيئة العمل t، вЃ°C |
من -20 إلى +200 |
| بيئة العمل |
الماء، البخار، المنتجات البترولية وغيرها من الوسائط السائلة أو الغازية التي تكون محايدة تجاه مواد الصمام |
| الاتصال بالأنبوب |
لحام/لحام |
| نوع مقطع التدفق |
فتحة كاملة |
| نوع التحكم |
يدوي (مقبض) |
| إضافة |
يمكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
В
В
| الضغط الاسمي PN، ميغاباسكال (كغ/سم2) |
1.2 (12) |
| ضغط العمل، بار |
2...8 |
| بيئة العمل |
هواء مضغوط مُصفى أو غازات غير عدوانية، زيوت |
| أقصى قطر للجسيمات |
أقل من 30 Вµm2 |
| درجة حرارة التشغيل، В°C |
من -20 إلى +80 |
| من -40 إلى +80 (نسخة درجة حرارة منخفضة) |
| من -20 إلى +160 (في الهواء الجاف) |
| نطاق الضبط |
5° للدوران عند 0° و90° |
| تكرار يدوي |
يوجد |
| مؤشر الموضع |
مفتوح/مغلق |
| بيئة التشغيل |
في الأماكن المغلقة والمفتوحة (جميع الأجزاء الداخلية والخارجية لها طلاء مقاوم للتآكل). |
В
В
المعلمات الأساسية لموضع الدوار الكهربائي الهوائي
| نوع العمل |
أحادي الجانب |
| ضغط الإدخال |
من 1.4 إلى 7 بار |
| استهلاك الهواء المضغوط |
3 لتر/دقيقة |
| درجة حرارة التشغيل |
من -20В°C إلى 70В°C |
| حماية من الانفجار |
لا |
| فئة الإحكام |
IP66 |
| الإطار |
سبائك الألمنيوم |
В
В
المعلمات الأساسية لمضاعفات العجلات اليدوية
| النموذج |
نسبة التروس |
عزم الدوران، Nm |
الوزن، كغ |
| HDM-1 |
26:1 |
250 |
3.0 |
| HDM-2 |
28:1 |
450 |
4.5 |
| HDM-3 |
38:1 |
700 |
6.9 |
В
В
جوازات السفر والشهادات
ورقة بيانات لمشغل DNOVA DA/SA-xxx الهوائي مزدوج العمل مع النوابض العائدة
