Parts
How it works

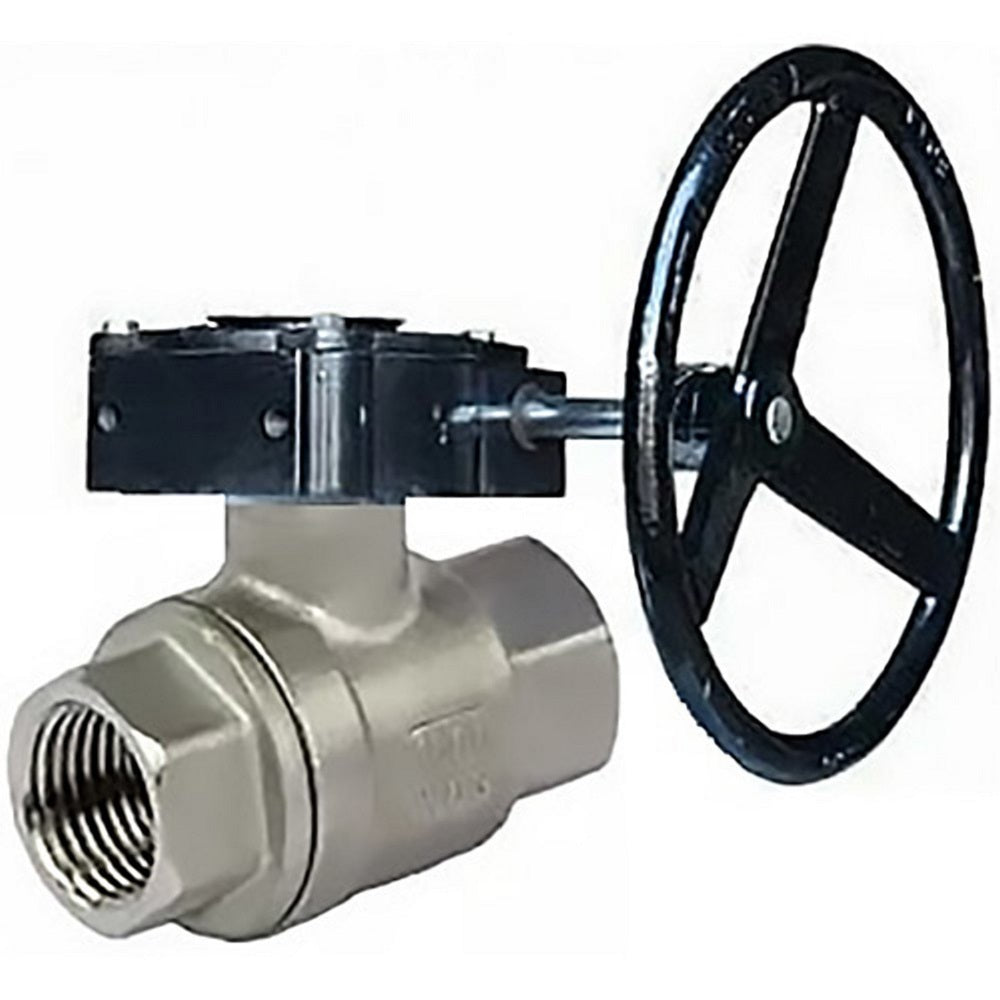

Manual quarter-turn gearbox
The number that matters
Max. medium temperature
230°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Water
- Air
- Oil Products
- Water Supply
- Heat Supply
صمام كروي من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، يتمتع بقوة عالية ويمكنه تحمل درجات حرارة وضغوط عالية. تعتبر الصمامات الكروية سهلة التشغيل، وتوفر إحكامًا آمنًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة المواد الغذائية، وغيرها من المجالات التي تحتاج إلى صمام موثوق ودائم لتنظيم تدفق المواد.
В
В
المعلمات الرئيسية للصمامات الكروية DNOVA KShMP.316.230-ISO DN10-100 RU63
| القطر الاسمي DN، مم | 10-100 |
| ضغط العمل PN، بار | 63/40 |
| درجة حرارة بيئة العمل t، °C | حتى +230 |
| بيئة العمل | الماء، البخار، المنتجات البترولية ووسائط سائلة أو غازية أخرى محايدة تجاه المواد المستخدمة |
| الاتصال بالأنبوب | ملف خيطي |
| مادة الجسم | الفولاذ المقاوم للصدأ 316L |
| مادة صمام الإغلاق | الفولاذ المقاوم للصدأ 316L |
| مرور الكرة | فتحة كاملة |
| إضافة | يمكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
В
В
تفاصيل صمام الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H
В
مواد أجزاء صمام الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H
| رقم العنصر | اسم الجزء | المادة |
| 1.6 | الإطار | الفولاذ المقاوم للصدأ SS316 |
| 2.4 | ختم الكرة | PTFE |
| 3 | الكرة | الفولاذ المقاوم للصدأ SS316 |
| 5 | حلقة الختم | PTFE |
| 7 | المخزون | الفولاذ المقاوم للصدأ SS316 |
| 8 | ختم القضيب | VITON |
В
В
مخفض DNOVA RDN RQN1-150Z
В
В
المعلمات الرئيسية لصناديق التروس DNOVA RDN
| تعديل السكتة الدماغية | من -5° إلى 95° |
| نسبة التروس |
24:1 (RDN-1، RDN-2، RDN-3) 30:1 (RDN-4، RDN-5) |
| درجة الحماية | IP67 |
| بيئة العمل | هواء مضغوط مُصفى أو غازات غير عدوانية، زيوت |
| درجة حرارة التشغيل، °C | من -40 إلى +120 |
| ضغط العمل، بار | 16 |
| التركيب | أفقي/عمودي |
| معيار الاتصال | ISO-5211 |
| مادة الجسم | سبيكة الألمنيوم |
- Port opening
- Full Port
- Configuration
- Two-way
- Body material
- Stainless steel AISI 316
- Material ball
- Stainless steel AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 230 °C
- Connection type
- Threaded NPT/BSP
- Control type
- Gear
- Operating environment
- Water وAir وOil Products
- Applications
- Water Supply وHeat Supply
- Valve feedback
- No
- Explosion-proof
- No
- Manual override
- Yes
- Country of origin
- China
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
