Parts
How it works

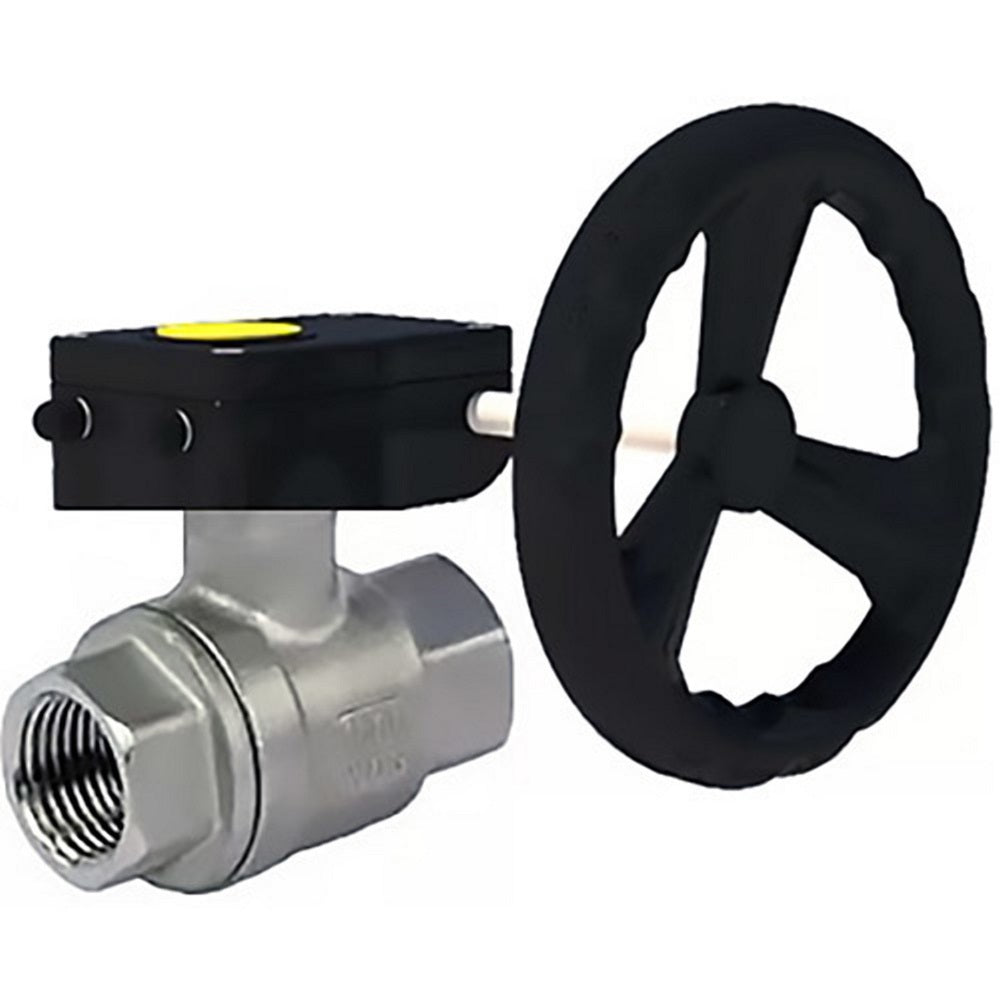

Manual quarter-turn gearbox
The number that matters
Max. medium temperature
230°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Water
- Air
- Oil Products
- Water Supply
- Heat Supply
صمام كروي من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، يتمتع بقوة عالية ويمكنه تحمل درجات حرارة وضغوط عالية. تعتبر الصمامات الكروية سهلة التشغيل، وتوفر إحكامًا آمنًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة المواد الغذائية، وغيرها من المجالات التي تتطلب صمامًا موثوقًا ودائمًا لتنظيم تدفق المواد.
В
В
المعلمات الرئيسية للصمامات الكروية DNOVA KShMP.316.230-ISO DN10-100 RU63
| القطر الاسمي DN، مم | 10-100 |
| ضغط العمل PN، بار | 63/40 |
| درجة حرارة بيئة العمل t، вЃ°C | حتى +230 |
| بيئة العمل | ماء، بخار، منتجات بترولية ووسائط سائلة أو غازية أخرى محايدة للمواد المستخدمة |
| الاتصال بالأنبوب | ملفوف |
| مادة الجسم | الفولاذ المقاوم للصدأ 316L |
| مادة صمام الإغلاق | الفولاذ المقاوم للصدأ 316L |
| مرور الكرة | فتحة كاملة |
| إضافة | يمكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
В
В
تفاصيل صمام الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H
В
В
مواد أجزاء صمام الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H
| رقم العنصر | اسم الجزء | المادة |
| 1.6 | الإطار | الفولاذ المقاوم للصدأ SS316 |
| 2.4 | ختم الكرة | PTFE |
| 3 | الكرة | الفولاذ المقاوم للصدأ SS316 |
| 5 | حلقة الختم | PTFE |
| 7 | المخزون | الفولاذ المقاوم للصدأ SS316 |
| 8 | ختم القضيب | VITON |
В
البيانات الفنية الرئيسية وخصائص علب التروس HAM RQNx-xZ-x:
| درجة حرارة البيئة، вЃ°C | -30 إلى +120 |
| فئة حماية الغلاف | IP67 |
| التطبيق | لصناعات مختلفة حيث يتطلب التحكم في تدفق السوائل |
| التركيب | أفقي/عمودي |
| تعديل السكتة الدماغية | 0 - 90° (قابل للتعديل ±5°) |
| معيار الاتصال | ISO 5211 |
علب تروس HAM
В
В
المواد الأساسية لمكونات علبة التروس HAM:
| в„– | الاسم | المادة |
| 1 | برغي | الفولاذ المقاوم للصدأ 304 |
| 2 | فهرس | بلاستيك ABS |
| 3 | غطاء | سبائك الألمنيوم |
| 4 | حلقة الختم | NBR70 |
| 5 | دبوس | فولاذ أسود |
| 6 | تروس دودية | حديد قابل للسحب |
| 7 | ختم | NBR70 |
| 8 | هيكل | سبائك الألمنيوم |
| 9 | برغي التعديل | فولاذ أسود |
| 10 | حشية | الفولاذ المقاوم للصدأ 304 |
| 11 | صمولة التعديل | الفولاذ المقاوم للصدأ 304 |
| 12 | غطاء الصمولة | NBR70 |
| 13 | محمل | فولاذ مسحوق |
| 14 | عمود الدودة | فولاذ 45 |
| 15 | ختم | NBR70 |
| 16 | عمود القيادة | الفولاذ المقاوم للصدأ 304 |
| 17 | عجلة اليد | فولاذ كربوني مطلي بالبوليستر |
| 18 | دبوس | فولاذ أسود |
رسم تخطيطي لHAM RQNx-xZ-x
В
В
الأبعاد العامة وأبعاد التركيب لعلب التروس HAM RQNx-xZ-x:
| النموذج | HAM RQN1-180Z-T40 |
HAM RQN2-300Z- T37 |
HAM RQN3-540Z- T36 |
HAM RQN4-675Z- T36 |
HAM RQN5-1500Z- T50 |
| D، مم | 80 | 100 | 120 | 142 | 175 |
| D1، مم | 70 | 90 | 102 | 125 | 140 |
| D2، مم | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| S، مم | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| L، مم | 115 | 130 | 150 | 180 | 220 |
| L1، مم | 50 | 58 | 65 | 80 | 95 |
| L2، مم | 42 | 50 | 60 | 60 | 78 |
| H، مم | 48 | 58 | 58 | 74 | 84 |
| H1، مم | 19 | 18 | 18 | 21 | 51 |
| d1، مم | 20 | 20 | 20 | 20 | 25 |
| L3، مم | 160 | 160 | 215 | 225 | 325 |
| W، مم | 140 | 200 | 250 | 300 | 400 |
رسم تخطيطي لHAM RQNx-xZ-x
В
В
البيانات الفنية لعلب التروس HAM RQNx-xZ-x:
| النموذج | HAM RQN1-180Z-T40 |
HAM RQN2-300Z- T37 |
HAM RQN3-540Z- T36 |
HAM RQN4-675Z- T36 |
HAM RQN5-1500Z- T50 |
| نسبة التروس | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| عزم الدوران، نيوتن متر | 180 | 300 | 540 | 675 | 1500 |
| نوع فلانش ISO | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| الوزن، كجم | 1.2 | 2 |
- Port opening
- Full Port
- Configuration
- Two-way
- Body material
- Stainless steel AISI 316
- Material ball
- Stainless steel AISI 316
- Material ball seal
- PTFE
- Maximum allowable temperature
- 230 °C
- Connection type
- Threaded NPT/BSP
- Control type
- Gear
- Operating environment
- Water وAir وOil Products
- Applications
- Water Supply وHeat Supply
- Valve feedback
- No
- Explosion-proof
- No
- Manual override
- Yes
- Country of origin
- China
