وصف
صمام كروي من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، يتمتع بقوة عالية ويمكنه تحمل درجات حرارة وضغوط عالية. تعتبر الصمامات الكروية سهلة التشغيل، وتوفر إحكامًا آمنًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة المواد الغذائية، وغيرها من المجالات التي تحتاج إلى صمام موثوق ودائم لتنظيم تدفق المواد.
В
В
بيانات فنية لصمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000:
| القطر الاسمي، مم | 15-100 |
| ضغط العمل PN، بار | 40 |
| درجة حرارة بيئة العمل t، °C | من -20 إلى +180 |
| بيئة العمل | الماء، البخار، المنتجات البترولية وغيرها من الوسائط السائلة أو الغازية التي تكون محايدة لمواد الصمام |
| الاتصال بالأنبوب | مفصلي |
| نوع مقطع التدفق | فتحة كاملة |
| نوع التحكم | محرك هوائي مع نوابض عودة DNOVA-SA |
В
В

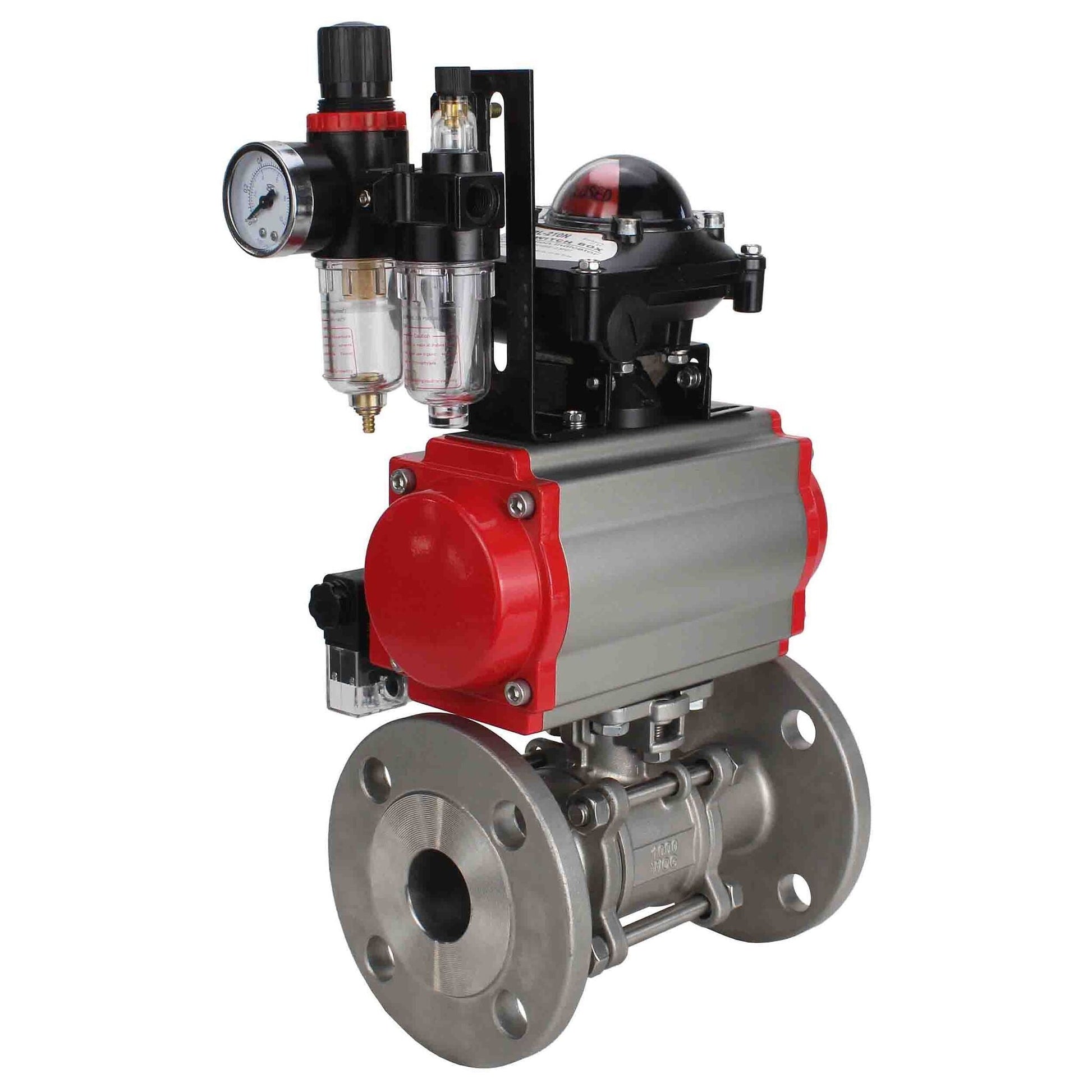

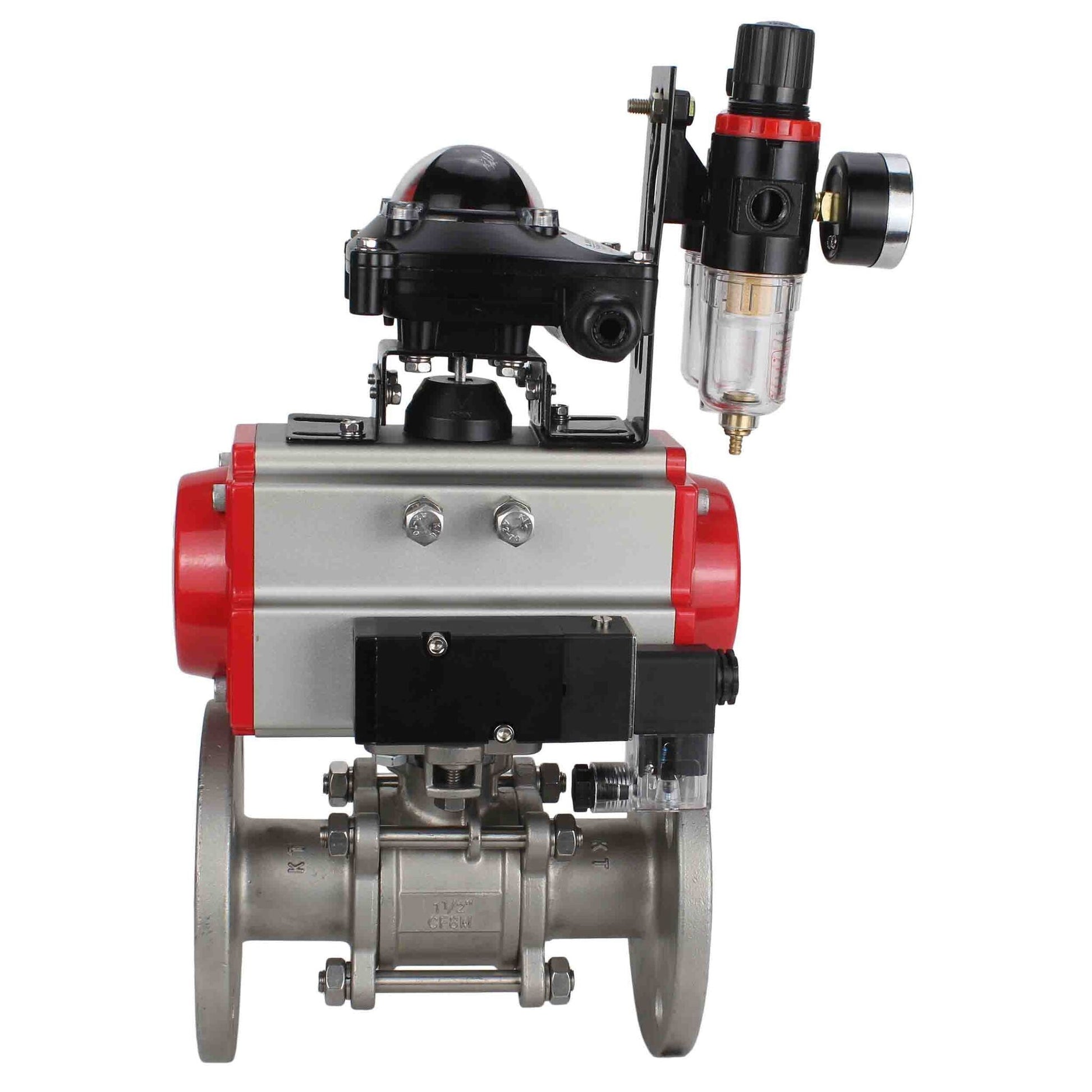

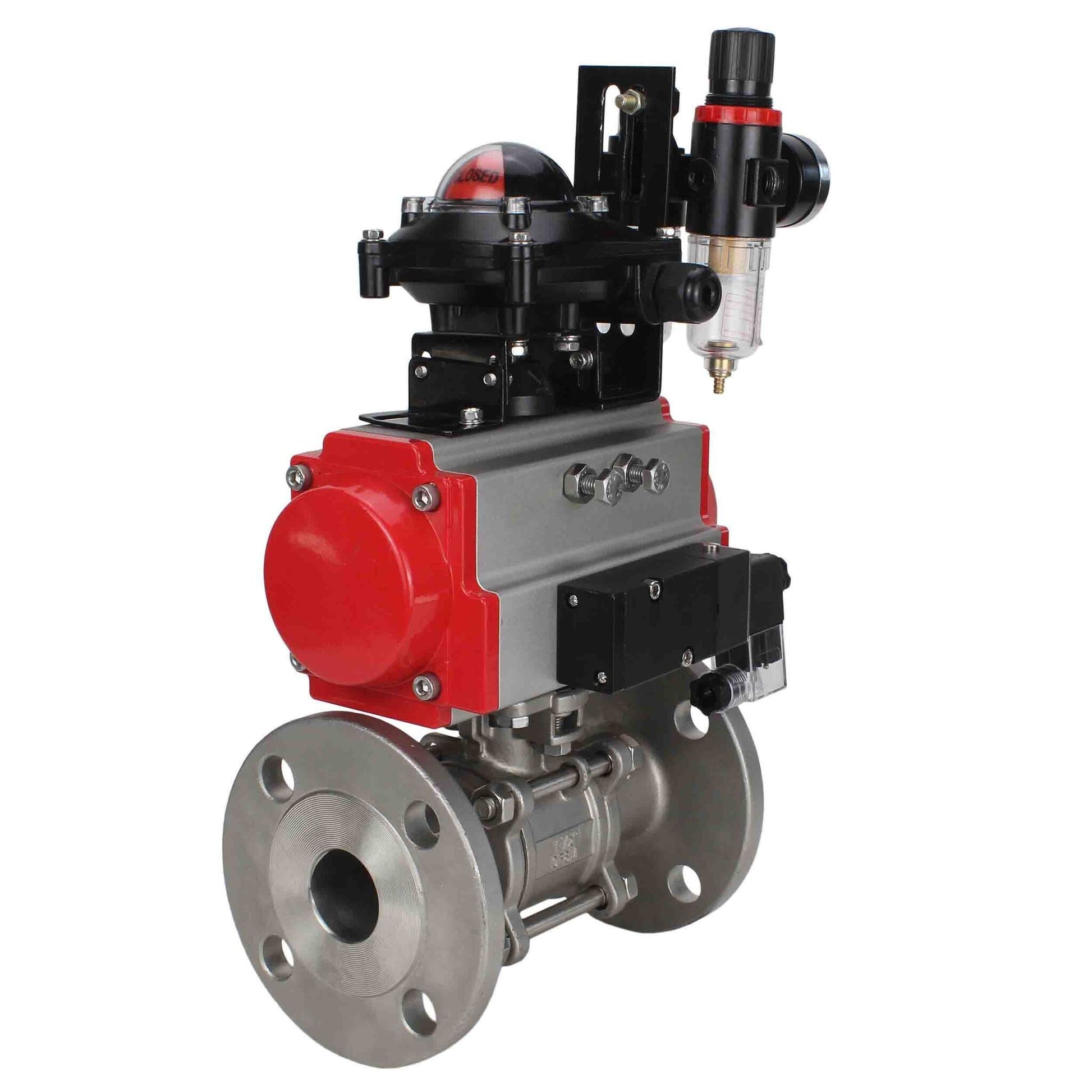

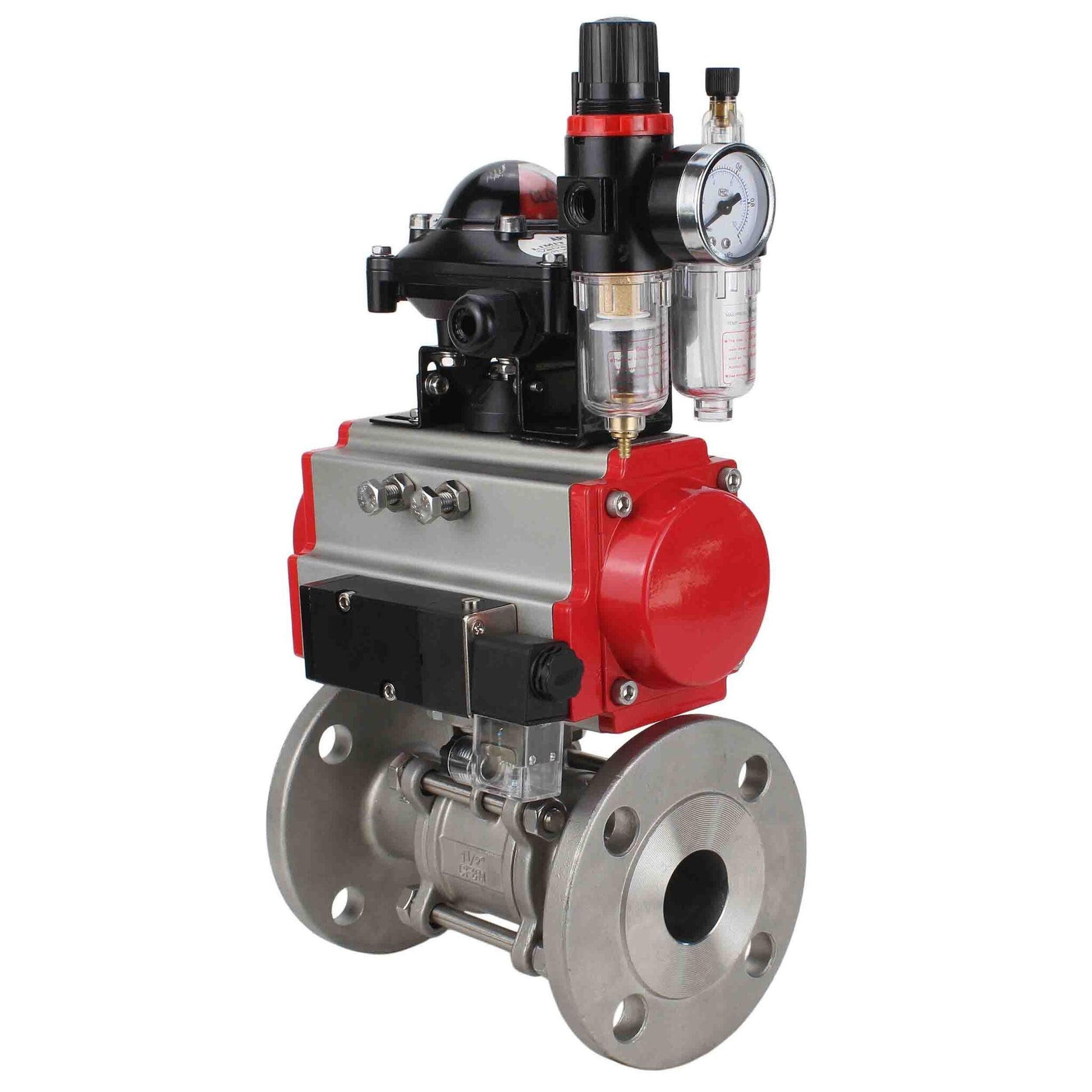

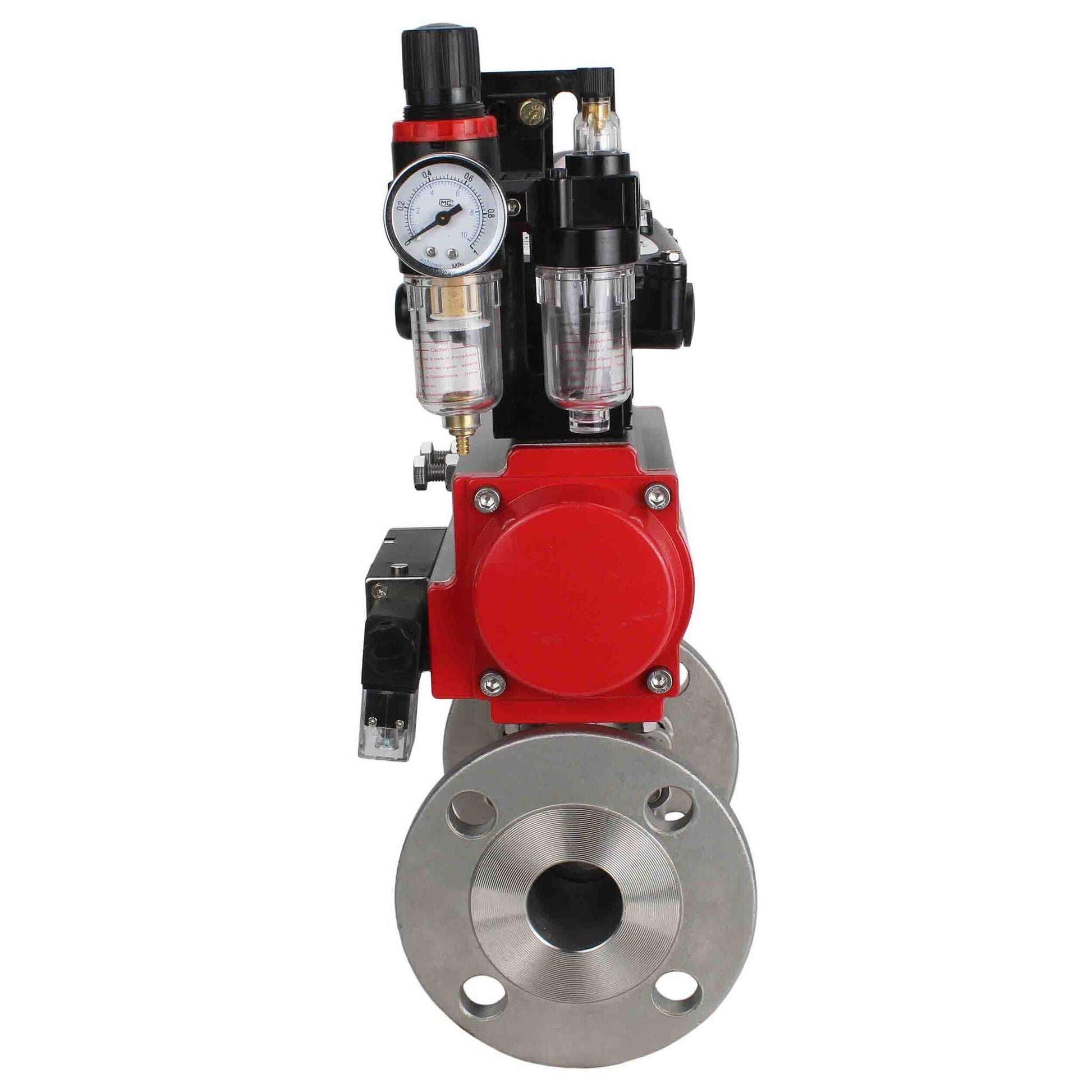

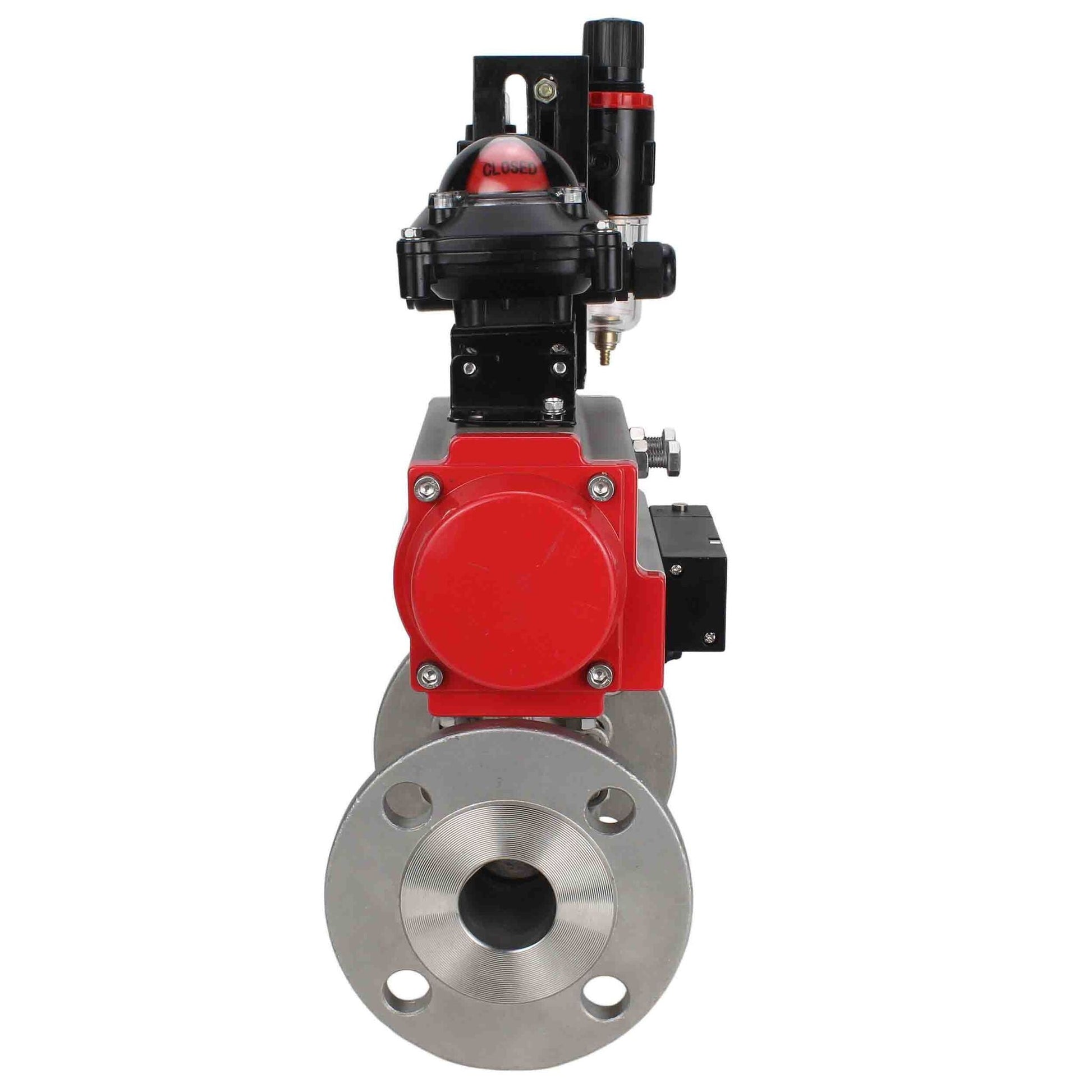

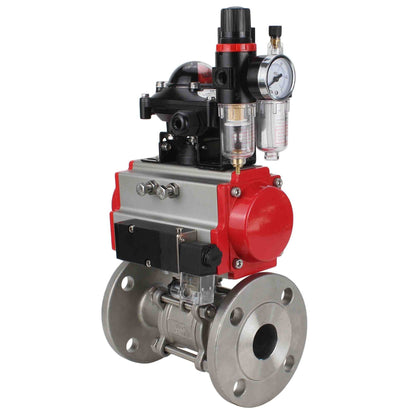

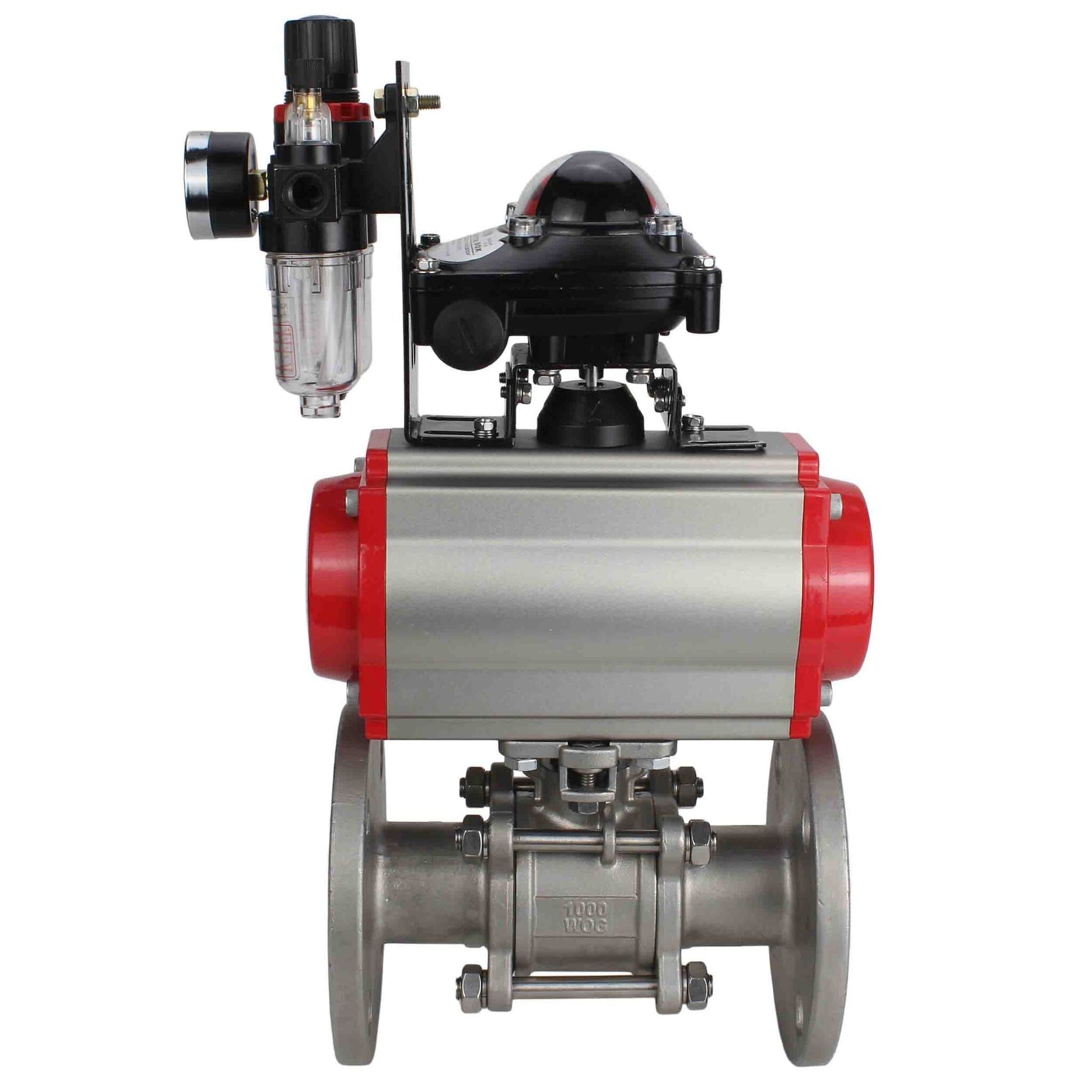

تفاصيل صمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000
В
مواصفات مادة صمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000:
| № | الاسم | المادة | الكمية |
| 1 | الإطار | SS304/SS316 | 1 |
| 2 | صمام الكرة | SS304/SS316 | 1 |
| 3 | برغي | SS201/SS304 | 4-6 |
| 4 | مسامير | SS201/SS304 | 6-12 |
| 5 | ختم | PTFE | 1 |
| 6 | المخزون | SS304/SS316 | 1 |
| 7 | ختم | SS201/SS304 | 1 |
| 8 | غطاء | WCB/CF8/CF8M | 2 |
| 9 | حلقة السرج | PTFE | 2 |
| 10 | غسالة الدفع | PTFE | 1 |
| 11 | مسامير | SS201/SS304 | 1 |
| 12 | ذراع | SS201/SS304 | 1 |
| 13 | غلاف المقبض | PVC | 1 |
| 14 | موقف | SS201/SS304 | 1 |
В
В
رسم تخطيطي لصمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000
الأبعاد العامة وأبعاد التركيب لصمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000:
| DN، مم | d، مم | D، مم | L1، مم | L±1.5، مم | H، مم | الوزن، كغ |
| 15 | 15 | 95 | 174 | 130 | 115 | 4.84 |
| 20 | 20 | 105 | 174 | 150 | 115 | 5.705 |
| 25 | 25 | 115 | 216 | 160 | 135 | 8.135 |
| 32 | 32 | 140 | 216 | 180 | 135 | 9.575 |
| 40 | 38 | 150 | 279 | 200 | 160 | 14.265 |
| 50 | 50 | 165 | 279 | 230 | 160 | 16.165 |
| 65 | 64 | 184 | 308 | 290 | 193 | 24.615 |
| 80 | 79 | 200 | 405 | 310 | 210 | 34.405 |
| 100 | 99 | 220 | 465 | 350 | 237 | 52.015 |
В
В
محرك هوائي DNOVA
معلمات المحرك الهوائي DNOVA:
- نوع المحرك الهوائي - مزدوج الفعل
- ضغط العمل لمحرك الهواء - 6.0 بار
- زاوية دوران المحرك - 90°
- نطاق ضبط المحرك - 5°
- دولة المنشأ - الصين
- بيئة التشغيل - داخلية وخارجية
- مؤشر الوضع - مفتوح/مغلق
- الطلاء - جميع الأجزاء الداخلية والخارجية لها طلاء مضاد للتآكل
В
В
موزع هوائي 4M310
المعلمات الرئيسية للصمامات الهوائية
| التصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كغ/سم2) | 1.2 (12) |
| ضغط العمل، بار | 1.5…8 |
| بيئة العمل | هواء مضغوط مُصفى |
| درجة حرارة البيئة المحيطة t، °C | من +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| تكرار يدوي | يوجد |
| درجة الحماية | IP 65 |
| التثبيت | من خلال ثقوب في الجسم |
| مادة الجسم | ألمنيوم مؤكسد |
| زمن الاستجابة | 0.05 ثانية. |
В
В
جوازات السفر والشهادات
ورقة بيانات لمحرك هوائي مزدوج الفعل DNOVA DA/SA-xxx مع نوابض عودة
