وصف
صمام كروي من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، يتمتع بقوة عالية ويمكنه تحمل درجات حرارة وضغوط عالية. تعتبر الصمامات الكروية سهلة التشغيل، وتوفر إحكامًا آمنًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة المواد الغذائية، وغيرها من المجالات التي تحتاج إلى صمام موثوق ودائم لتنظيم تدفق المواد.
В

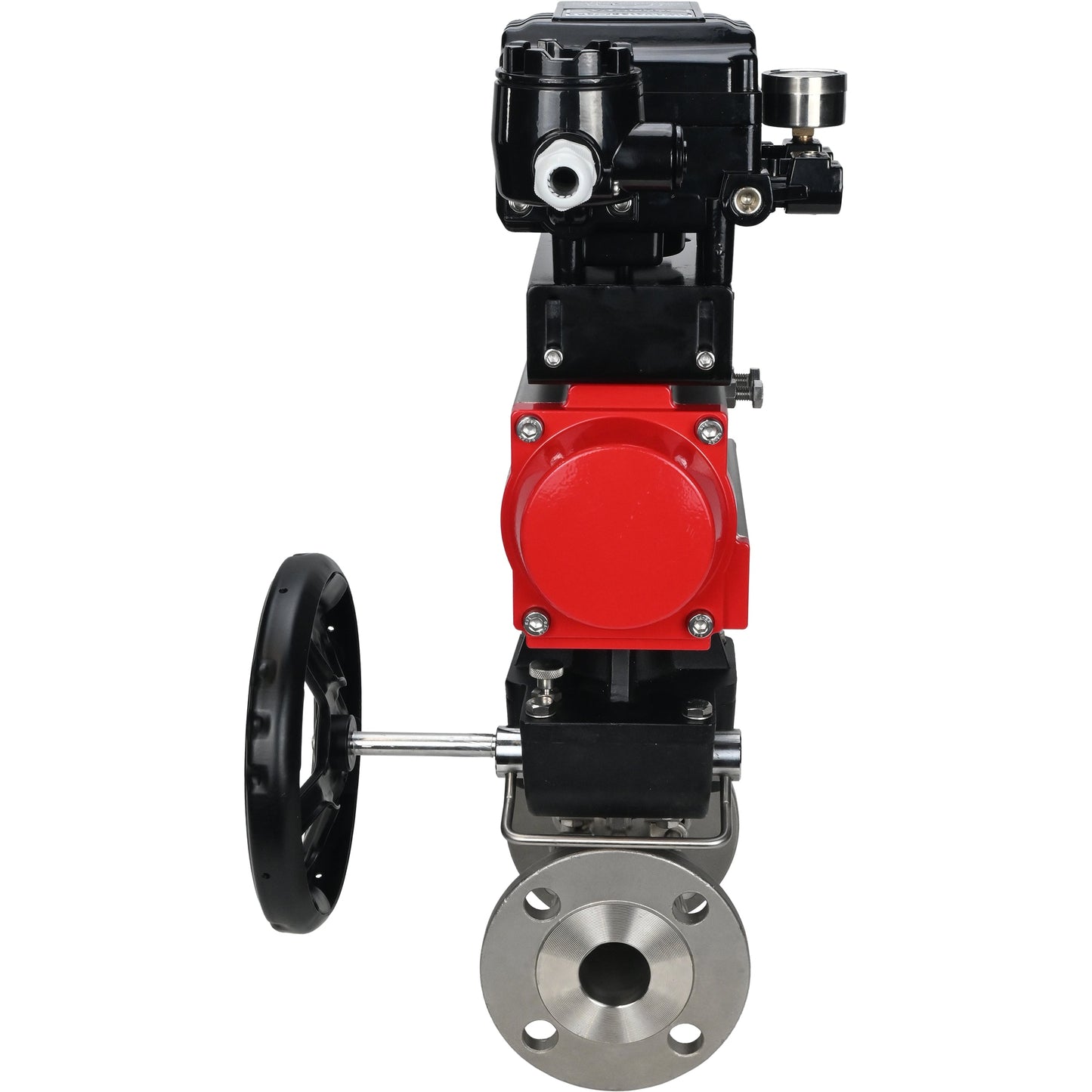

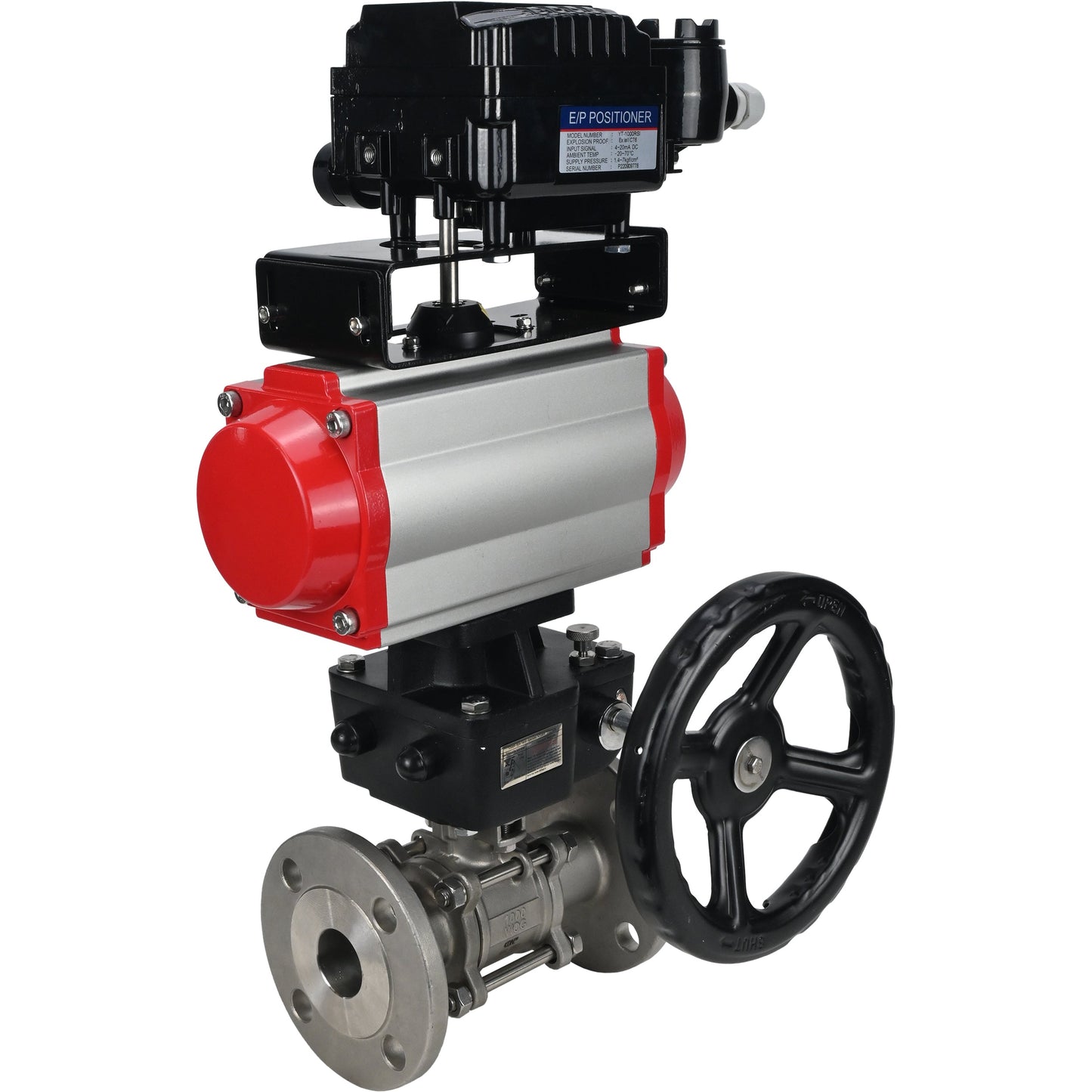

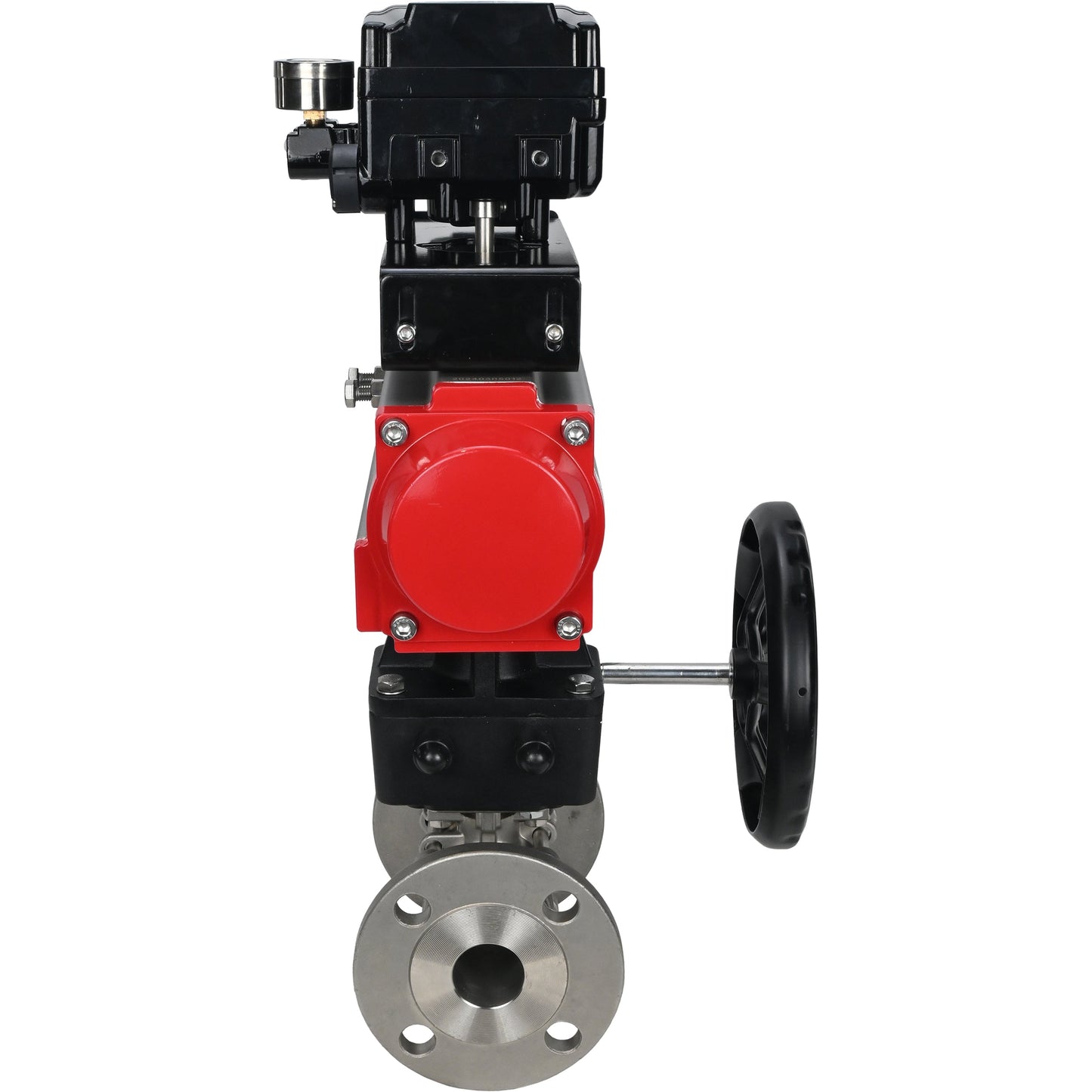

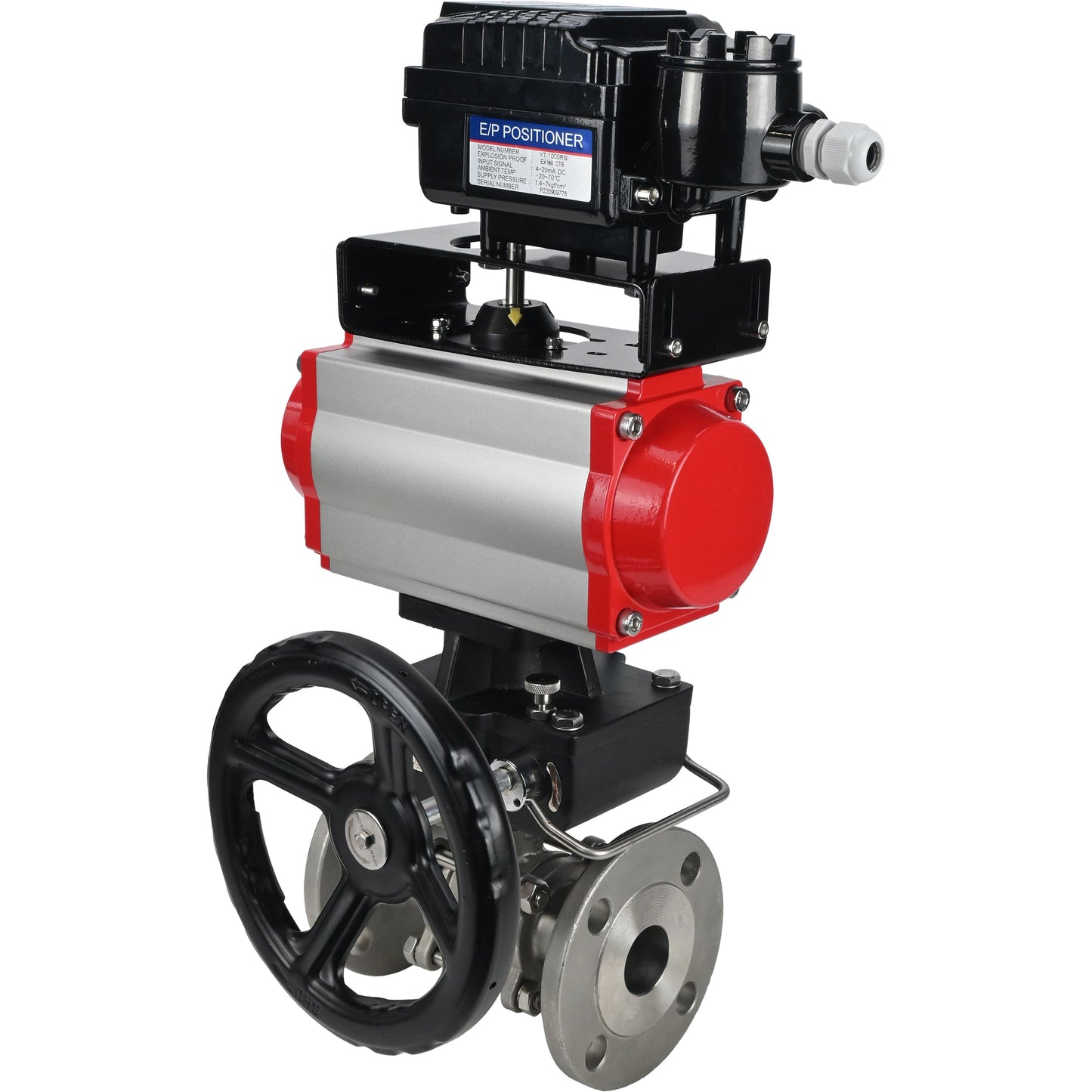

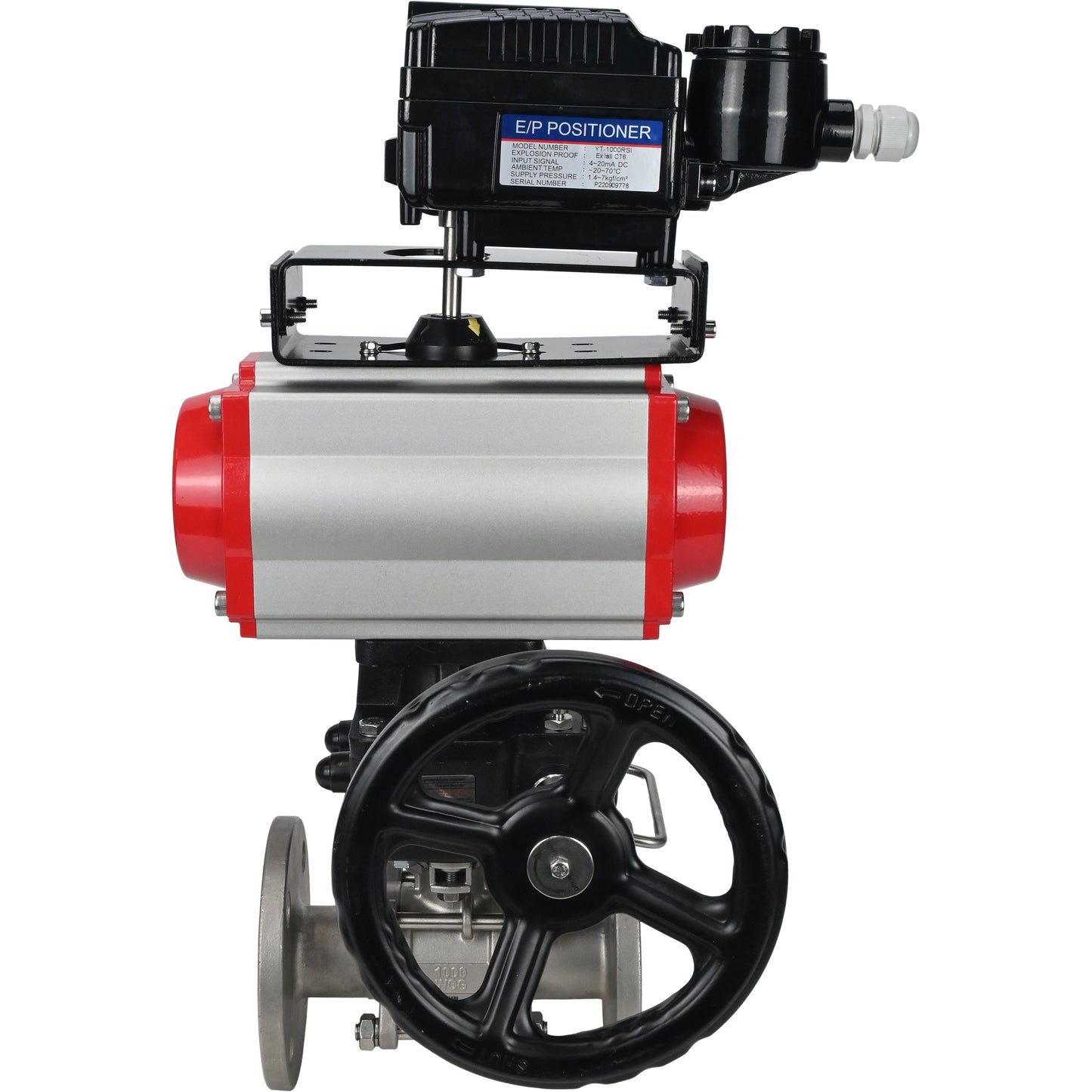

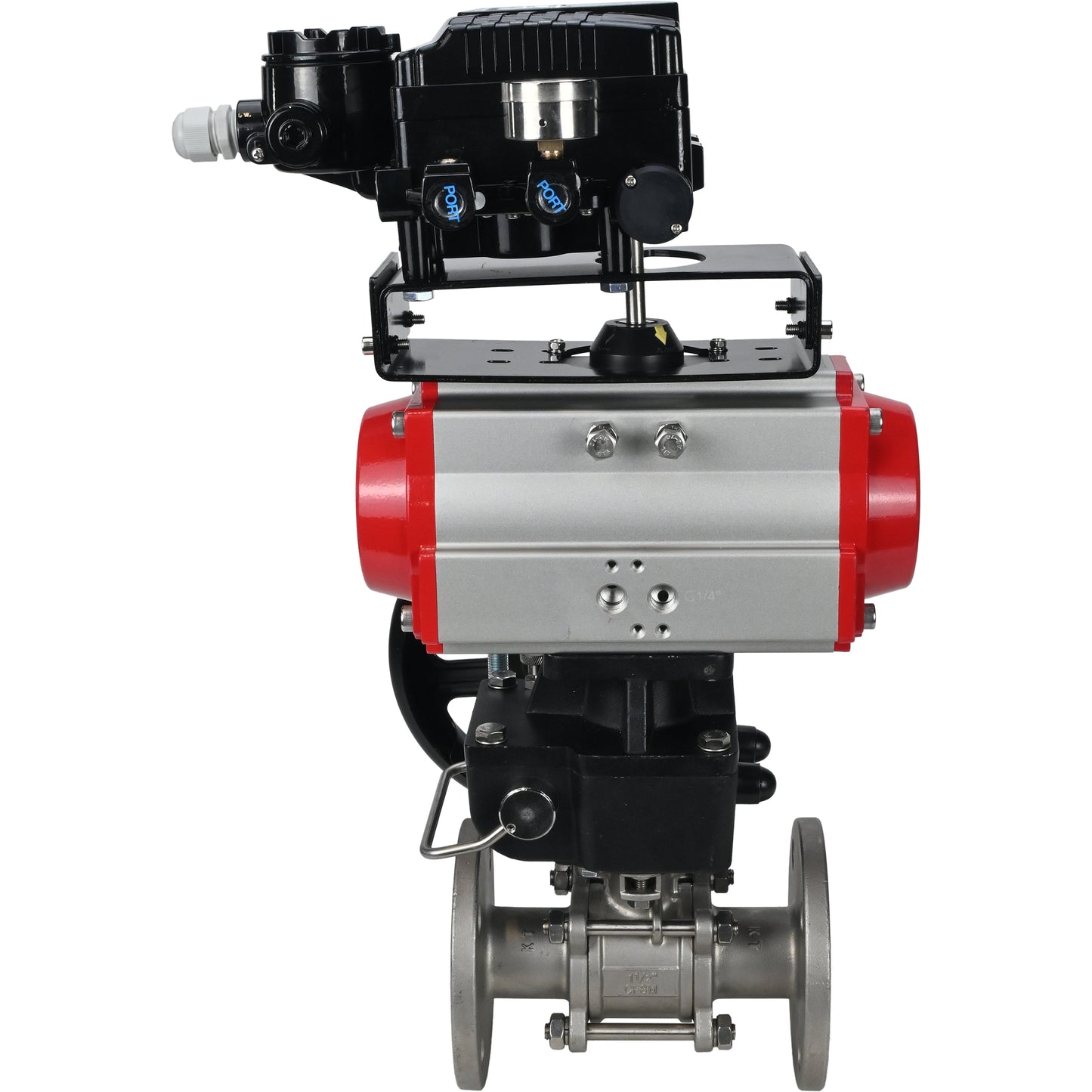

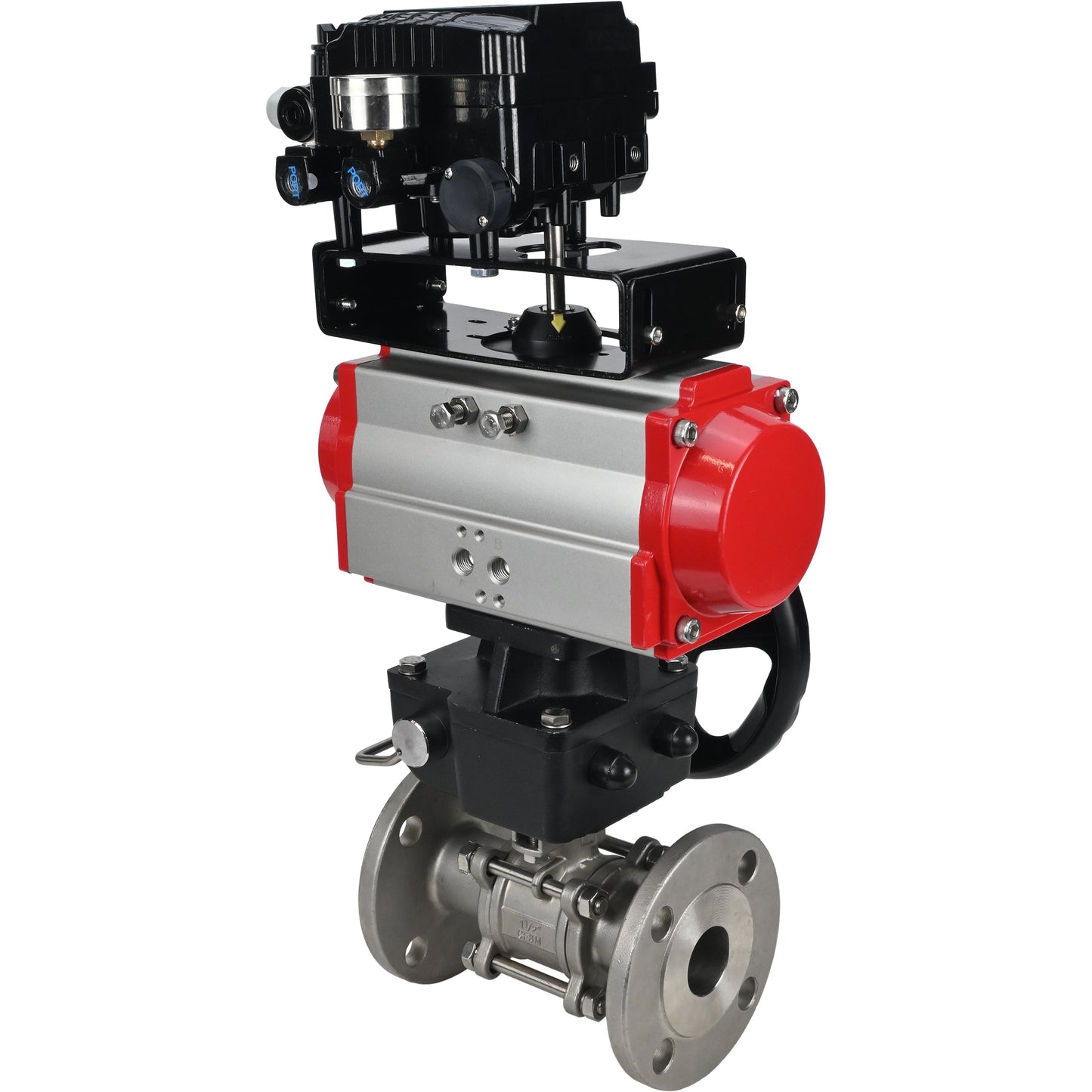

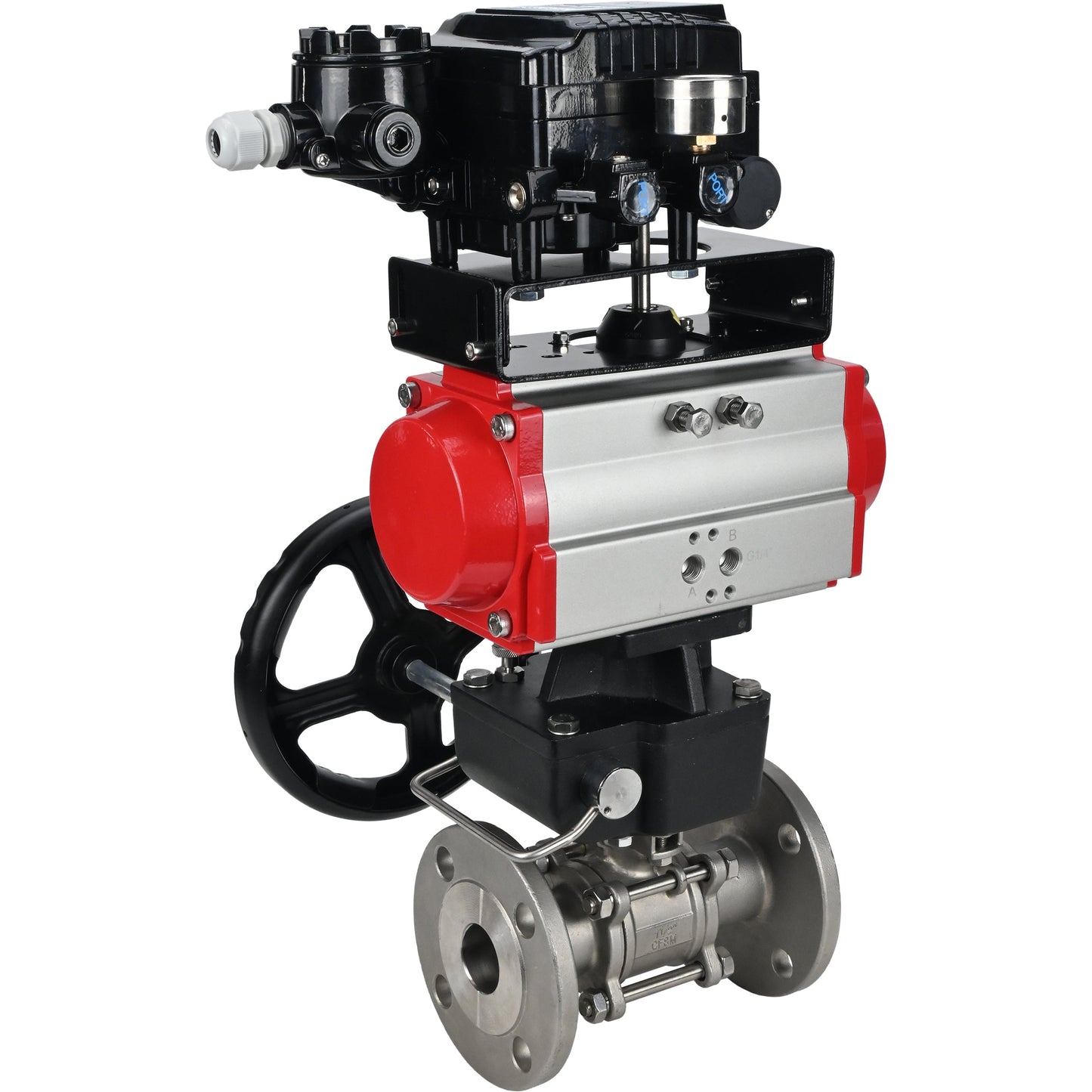

بيانات فنية لصمام الكرة DNOVA BV3232P(3pc)-FP-F-F-ISO-H PA-DA MON YT-1000RSN غير القابل للإرجاع:
| القطر الاسمي، مم | 15-100 |
| ضغط العمل PN، بار |
DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| درجة حرارة بيئة العمل t، °C | من -20 إلى +180 |
| بيئة العمل | الماء، البخار، المنتجات البترولية ووسائط سائلة أو غازية أخرى محايدة لمواد الصمام |
| الاتصال بالأنبوب | مفصلي |
| نوع مقطع التدفق | فتحة كاملة |
| نوع التحكم | محرك هوائي مزدوج الفعل DNOVA-DA |
В
В
تفاصيل صمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-DA MON YT-1000RSN بدون وصلة إرجاع
В
مواصفات المواد لصمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-DA MON YT-1000RSN غير القابل للإرجاع:
| رقم. | الاسم | المادة | الكمية |
| 1 | الإطار | SS304/SS316 | 1 |
| 2 | صمام الكرة | SS304/SS316 | 1 |
| 3 | برغي | SS201/SS304 | 4-6 |
| 4 | برغي | SS201/SS304 | 6-12 |
| 5 | ختم | PTFE | 1 |
| 6 | مخزون | SS304/SS316 | 1 |
| 7 | ختم | SS201/SS304 | 1 |
| 8 | غطاء | WCB/CF8/CF8M | 2 |
| 9 | حلقة السرج | PTFE | 2 |
| 10 | غسالة الدفع | PTFE | 1 |
| 11 | برغي | SS201/SS304 | 1 |
| 12 | ذراع | SS201/SS304 | 1 |
| 13 | غلاف المقبض | PVC | 1 |
| 14 | موقف | SS201/SS304 | 1 |
В
В
رسم تخطيطي لصمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-DA MON YT-1000RSN بدون تغذية راجعة
В
الأبعاد العامة والتركيب لصمام الكرة DNOVA BV3232P(3pc)-FP-F-ISO-H PA-DA MON YT-1000RSN بدون تغذية راجعة:
| DN، مم | d، مم | D، مم | L1، مم | LВ±1.5، مم | H1، مم | H2، مم | الوزن، كجم |
| 15 | 15 | 95 | 153 | 130 | 104 | 98 | 8.98 |
| 20 | 20 | 105 | 153 | 150 | 104 | 98 | 9.845 |
| 25 | 25 | 115 | 153 | 160 | 104 | 98 | 10.675 |
| 32 | 32 | 140 | 153 | 180 | 104 | 98 | 12.115 |
| 40 | 38 | 150 | 174 | 200 | 104 | 115 | 14.105 |
| 50 | 50 | 165 | 216 | 230 | 115 | 135 | 18.85 |
| 65 | 64 | 184 | 279 | 290 | 158 | 160 | 28.755 |
| 80 | 79 | 200 | 279 | 310 | 158 | 160 | 33.745 |
| 100 | 99 | 220 | 308 | 350 | 158 | 193 | 46.855 |
В
В
محرك هوائي DNOVA
В
معلمات المحرك الهوائي DNOVA:
- نوع المحرك الهوائي - مزدوج الفعل
- ضغط العمل لمحرك الهواء - 6.0 بار
- زاوية دوران المحرك - 90°
- نطاق ضبط المحرك - 5°
- بلد المنشأ - الصين
- بيئة التشغيل - داخلية وخارجية
- مؤشر الوضع - مفتوح/مغلق
- الطلاء - جميع الأجزاء الداخلية والخارجية لها طلاء مضاد للتآكل
В
В
موضع كهربائي دوار YT-1000RS
В
В
المعلمات الأساسية للمواضع الكهربائية الدوارة:
| نوع العمل | أحادي الجانب/ثنائي الجانب |
| ضغط الإدخال | من 1.7 إلى 7 بار |
| استهلاك الهواء المضغوط | 3 لتر/دقيقة |
| درجة حرارة التشغيل | من -20°C إلى 70°C |
| حماية من الانفجار | لا |
| فئة الختم | IP66 |
| الإطار | سبائك الألمنيوم |
В
В
جوازات السفر والشهادات
ورقة بيانات لمحرك هوائي DNOVA DA/SA-xxx مزدوج الفعل مع نوابض إرجاع
