وصف
يُستخدم صمام الكرة المصنوع من الفولاذ المقاوم للصدأ كصمام إغلاق في أنظمة التدفئة وإمدادات المياه، وأنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) التي لا تُؤثر سلبًا على مواد الصمام.
ب
ب
ب

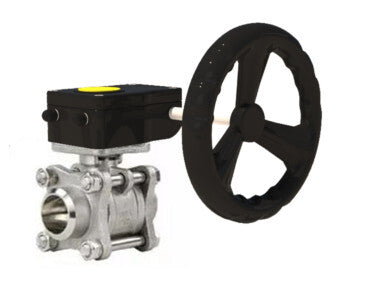

البيانات الفنية لصمامات الكرة DNOVA BV3232P-FP-W-ISO DN10-100 Ru63، جسم SS316 مع مخفض HAM
| القطر الاسمي DN، مم | 10-100 |
| ضغط العمل PN، بار | 63 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +200 |
| بيئة العمل | الماء والبخار ومنتجات البترول وغيرها من الوسائط السائلة أو الغازية المحايدة لمواد الصنبور |
| الاتصال بخط الأنابيب | اللحام/اللحام |
| نوع قسم التدفق | كامل التجويف |
| نوع التحكم | دليل (مقبض) |
| إضافة | من الممكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
ب
ب
رسم تخطيطي لصمامات الكرة DNOVA BV3232P-FP-W-ISO DN10-100 RU63، هيكل SS316 مع علبة تروس HAM
ب
ب
الأبعاد الكلية والتركيبية لصمامات الكرة DNOVA BV3232P-FP-W-ISO DN10-100 Ru63، الجسم SS316 مع علبة تروس HAM
| DN | د، مم | ل ب± 1.5، مم | ل1، مم | H1، مم | H2، مم |
| 10 | 10 | 63 | 80 | 48 | 38.9 |
| 15 | 15 | 65 | 80 | 48 | 40 |
| 20 | 20 | 75 | 80 | 48 | 43.9 |
| 25 | 25 | 83 | 80 | 48 | 53 |
| 32 | 32 | 98 | 80 | 48 | 56 |
| 40 | 40 | 112 | 80 | 48 | 60 |
| 50 | 50 | 135 | 80 | 48 | 75 |
| 65 | 65 | 175 | 80 | 48 | 97 |
| 80 | 80 | 198 | 80 | 48 | 112 |
| 100 | 100 | 246 | 80 | 48 | 122 |
ب
رسم تخطيطي تفصيلي لصمامات الكرة DNOVA BV3232P-FP-W-ISO DN10-100 Ru63، هيكل SS316 مع علبة تروس HAM
ب
مواد أجزاء صمامات الكرة DNOVA BV3232P-FP-W-ISO DN10-100 RU63، هيكل SS316 مع علبة تروس HAM
| رقم الصنف | اسم القطعة | مادة | كمية |
| 1 | إطار | SS316 | 1 |
| 2 | صمام الكرة | S304/S316 | 1 |
| 3 | الترباس | S201/S304 | 4~6 |
| 4 | أفسد | S201/S304 | 4~6 |
| 5 | ختم | مادة البولي تترافلوروإيثيلين | 1 |
| 6 | مخزون | SS304/SS316 | 1 |
| 7 | ختم | S201/S304 | 1 |
| 8 | أفسد | S201/S304 | 1 |
| 9 | غطاء | WCB/CF8/CF8M | 2 |
| 10 | حلقات السرج | رخصة القيادة الشخصية | 2 |
| 11 | غسالة الدفع | مادة البولي تترافلوروإيثيلين | 1 |
| 12 | رافعة | S201/S304 | 1 |
| 13 | مقبض القشرة | بولي كلوريد الفينيل | 1 |
| 14 | سدادة | S201/S304 | 1 |
| 15 | حلقة الختم | فيتون | 1 |
ب
ب
| DN | ت، مم | ج، مم | عزم الدوران، نيوتن متر | ISO5211 | الوزن، كجم |
| 10 | 131 | 9 | 3 | F03/F04 | 0.578 |
| 15 | 131 | 9 | 6 | F03/F04 | 0.645 |
| 20 | 131 | 9 | 6 | F03/F04 | 0.810 |
| 25 | 167 | 11 | 6 | F04/F05 | 1,085 |
| 32 | 167 | 11 | 7.5 | F04/F05 | 1.66 |
| 40 | 193 | 14 | 18 | F05/F07 | 2,195 |
| 50 | 193 | 14 | 28 | F05/F07 | 3,025 |
| 65 | 242 | 17 | 32 | F07/F10 | 5,910 |
| 80 | 272 | 17 | 38 | F07/F10 | 8,135 |
| 100 | 295 | 17 | 80 | F07/F10 | 15.15 |
ب
ب
البيانات التقنية الرئيسية وخصائص علب التروس HAM RQNx-xZ-x:
| درجة الحرارة المحيطة، °C | من -30 إلى +120 |
| فئة حماية العلبة | IP67 |
| طلب | لمختلف الصناعات حيث يكون التحكم في تدفق السوائل مطلوبًا |
| التركيب | أفقي/رأسي |
| تعديل السكتة الدماغية | 0 - 90 درجة (قابلة للتعديل ± 5 درجات) |
| معيار الاتصال | ايزو 5211 |
علب تروس HAM
ب
ب
المواد الأساسية لمكونات علبة التروس HAM:
| „– | اسم | مادة |
| 1 | الترباس | الفولاذ المقاوم للصدأ 304 |
| 2 | فِهرِس | بلاستيك ABS |
| 3 | غطاء | سبائك الألومنيوم |
| 4 | حلقة الختم | إن بي آر 70 |
| 5 | دبوس | الفولاذ الأسود |
| 6 | ترس دودي | الحديد المطاوع |
| 7 | ختم | إن بي آر 70 |
| 8 | الإسكان | سبائك الألومنيوم |
| 9 | برغي الضبط | الفولاذ الأسود |
| 10 | حشية | الفولاذ المقاوم للصدأ 304 |
| 11 | صامولة الضبط | الفولاذ المقاوم للصدأ 304 |
| 12 | غطاء الجوز | إن بي آر 70 |
| 13 | المحمل | مسحوق الفولاذ |
| 14 | عمود الدودة | الفولاذ 45 |
| 15 | ختم | إن بي آر 70 |
| 16 | عمود القيادة | الفولاذ المقاوم للصدأ 304 |
| 17 | عجلة يدوية | الفولاذ الكربوني المغطى بالبوليستر |
| 18 | دبوس | الفولاذ الأسود |
رسم تخطيطي لـ HAM RQNx-xZ-x
ب
ب
الأبعاد الكلية وأبعاد التركيب لعلب التروس HAM RQNx-xZ-x:
| نموذج | لحم خنزير RQN1-180Z-T40 |
لحم خنزير RQN2-300Z- T37 |
لحم خنزير RQN3-540Z- T36 |
لحم خنزير RQN4-675Z- T36 |
لحم خنزير RQN5-1500Z- T50 |
| د، مم | 80 | 100 | 120 | 142 | 175 |
| D1، مم | 70 | 90 | 102 | 125 | 140 |
| D2، مم | 50 | 70 | 70 | 102 | 102 |
| ن-م1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| ن-م2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| س، مم | 17 × 17 | 17 × 17 | 22 × 22 | 24×24 | 27 × 27 |
| ل، مم | 115 | 130 | 150 | 180 | 220 |
| ل1، مم | 50 | 58 | 65 | 80 | 95 |
| L2، مم | 42 | 50 | 60 | 60 | 78 |
| همم | 48 | 58 | 58 | 74 | 84 |
| H1، مم | 19 | 18 | 18 | 21 | 51 |
| د1، مم | 20 | 20 | 20 | 20 | 25 |
| L3، مم | 160 | 160 | 215 | 225 | 325 |
| و، مم | 140 | 200 | 250 | 300 | 400 |
رسم تخطيطي لـ HAM RQNx-xZ-x
ب
ب
البيانات الفنية لعلب التروس HAM RQNx-xZ-x:
| نموذج | لحم خنزير RQN1-180Z-T40 |
لحم خنزير RQN2-300Z- T37 |
لحم خنزير RQN3-540Z- T36 |
لحم خنزير RQN4-675Z- T36 |
لحم خنزير RQN5-1500Z- T50 |
| نسبة التروس | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| عزم الدوران، نيوتن متر | 180 | 300 | 540 | 675 | 1500 |
| نوع شفة ISO | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| الوزن، كجم | 1.2 | 2 |
تحديد
بلد المنشأ
فتح الميناء
مادة الجسم
مادة الكرة
ختم الكرة
أقصى درجة حرارة مسموح بها
نوع الاتصال
نوع التحكم
بيئة التشغيل
ماء,
هواء,
منتجات النفط
التطبيقات
إمدادات المياه,
إمداد الحرارة
مضاد للانفجار
عزم الدوران
موضع كهربائي هوائي
توصيل
