وصف
صمام الكرة المصنوع من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، ويتميز بمتانة عالية وتحمل درجات الحرارة والضغوط العالية. تتميز صمامات الكرة بسهولة التشغيل، وتوفر إحكامًا محكمًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة الأغذية، وغيرها من المجالات التي تتطلب صمامًا موثوقًا ومتينًا لتنظيم تدفق المواد.
ب
ب
الخصائص التقنية لصمامات الكرة DNOVA BV3131P(3pc)-FP-F-ISO-H PA-DA 4M310-08 220V APL-410N Ex MON Ru
| القطر الاسمي DN، مم | 15-100 |
| ضغط العمل PN، بار | DN15-50 - 40 DN65-80 - 25 DN100 - 16 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +180 |
| بيئة العمل | الماء والبخار ومنتجات البترول وغيرها من الوسائط السائلة أو الغازية المحايدة لمواد الصنبور |
| الاتصال بخط الأنابيب | ذو حواف |
| نوع قسم التدفق | كامل التجويف |
| نوع التحكم | دليل (مقبض) |
| إضافة | من الممكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
ب
رسم تخطيطي لمواد صمام الكرة DNOVA BV3131P (3 قطع)-FP-F-ISO-H PA-DA 4M310-08 220 فولت APL-410N Ex MON Ru
مواد أجزاء صمام الكرة DNOVA BV3131P(3pc)-FP-F-ISO-H PA-DA 4M310-08 220V APL-410N Ex MON Ru
| لا. | اسم | مادة | كمية |
| 1 | إطار | SS304/SS316 | 1 |
| 2 | صمام الكرة | SS304/SS316 | 1 |
| 3 | الترباس | SS201/SS304 | 4-6 |
| 4 | أفسد | SS201/SS304 | 6-12 |
| 5 | ختم | مادة البولي تترافلوروإيثيلين | 1 |
| 6 | مخزون | SS304/SS316 | 1 |
| 7 | ختم | SS201/SS304 | 1 |
| 8 | غطاء | WCB/CF8/CF8M | 2 |
| 9 | حلقات السرج | مادة البولي تترافلوروإيثيلين | 2 |
| 10 | غسالة الدفع | مادة البولي تترافلوروإيثيلين | 1 |
| 11 | أفسد | SS201/SS304 | 1 |
ب

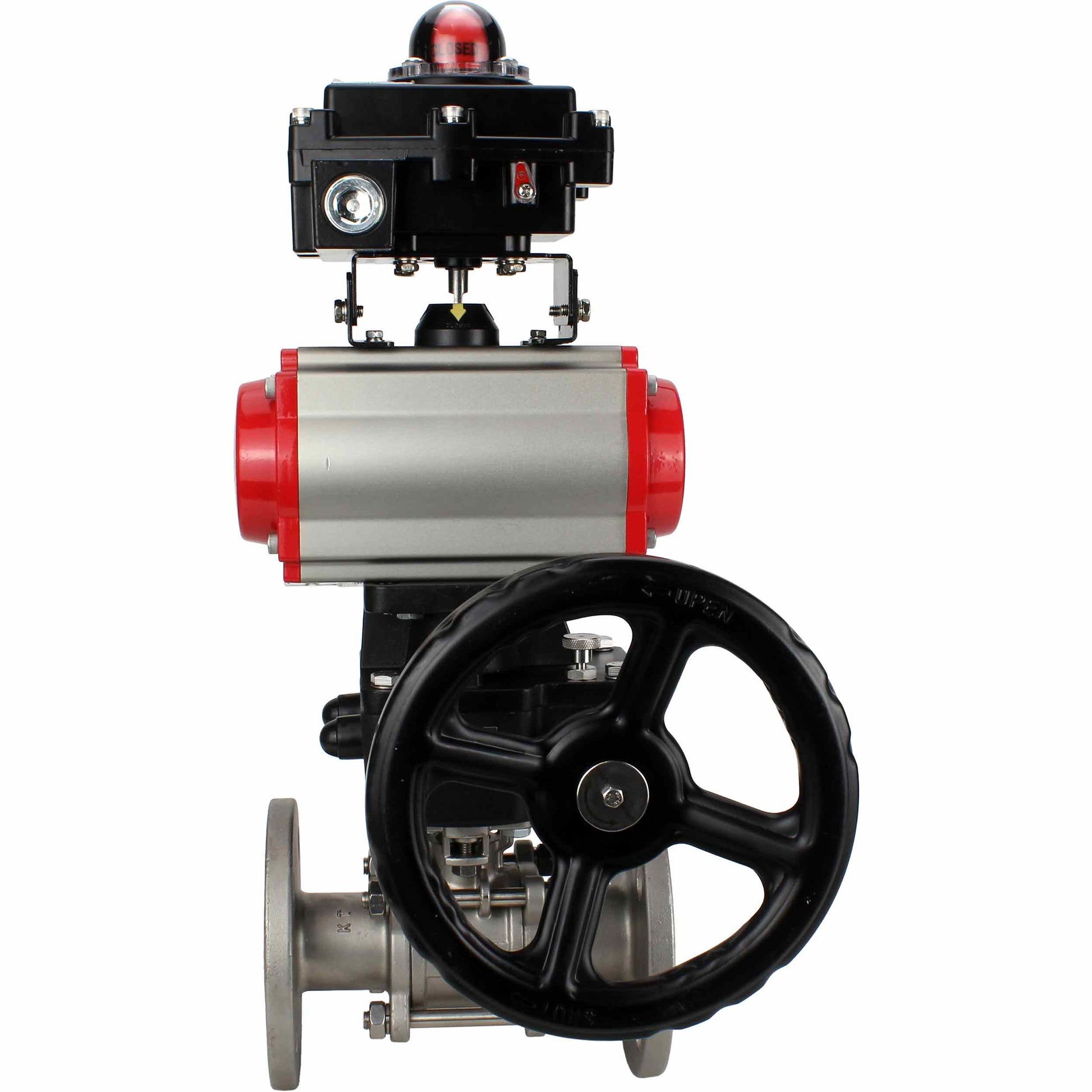

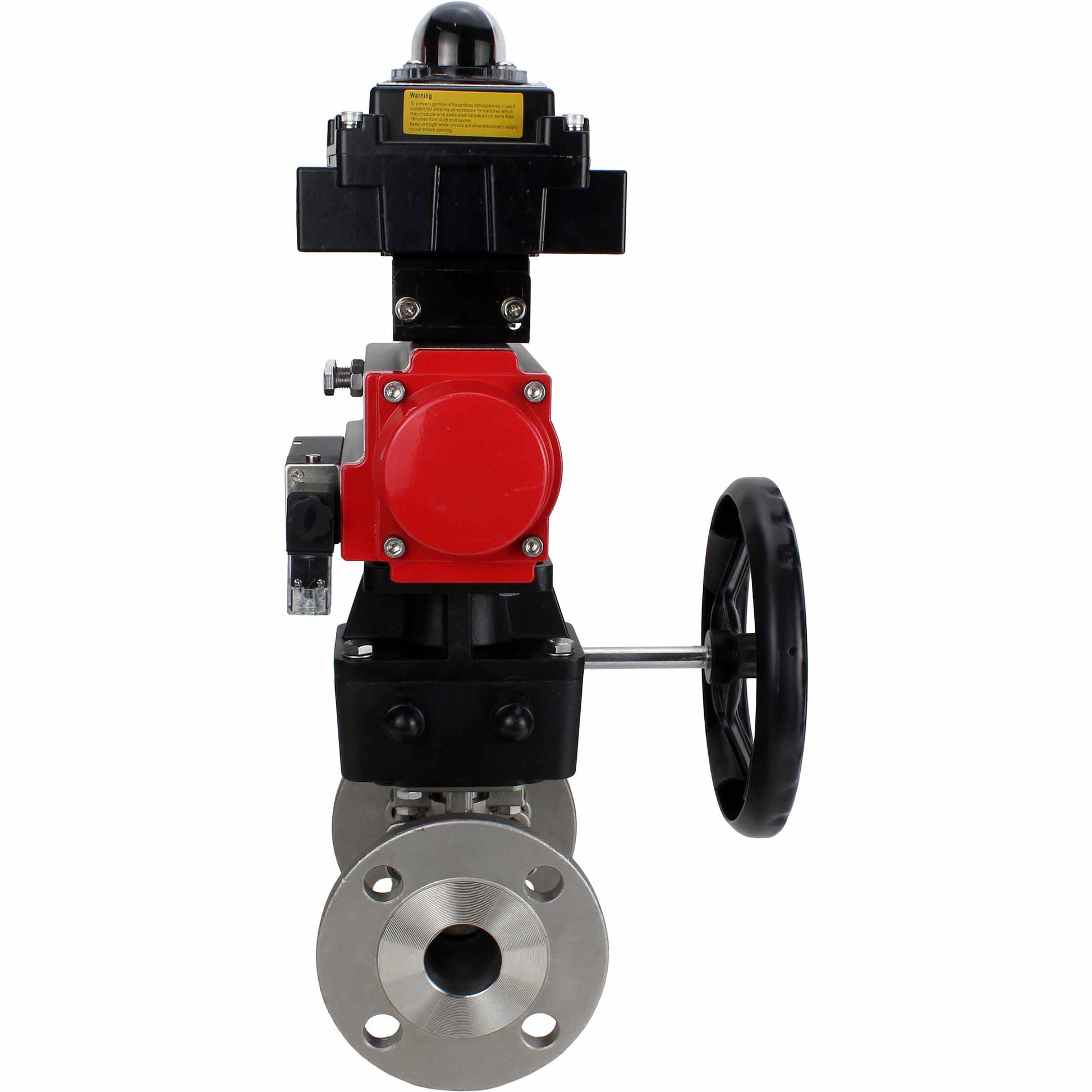

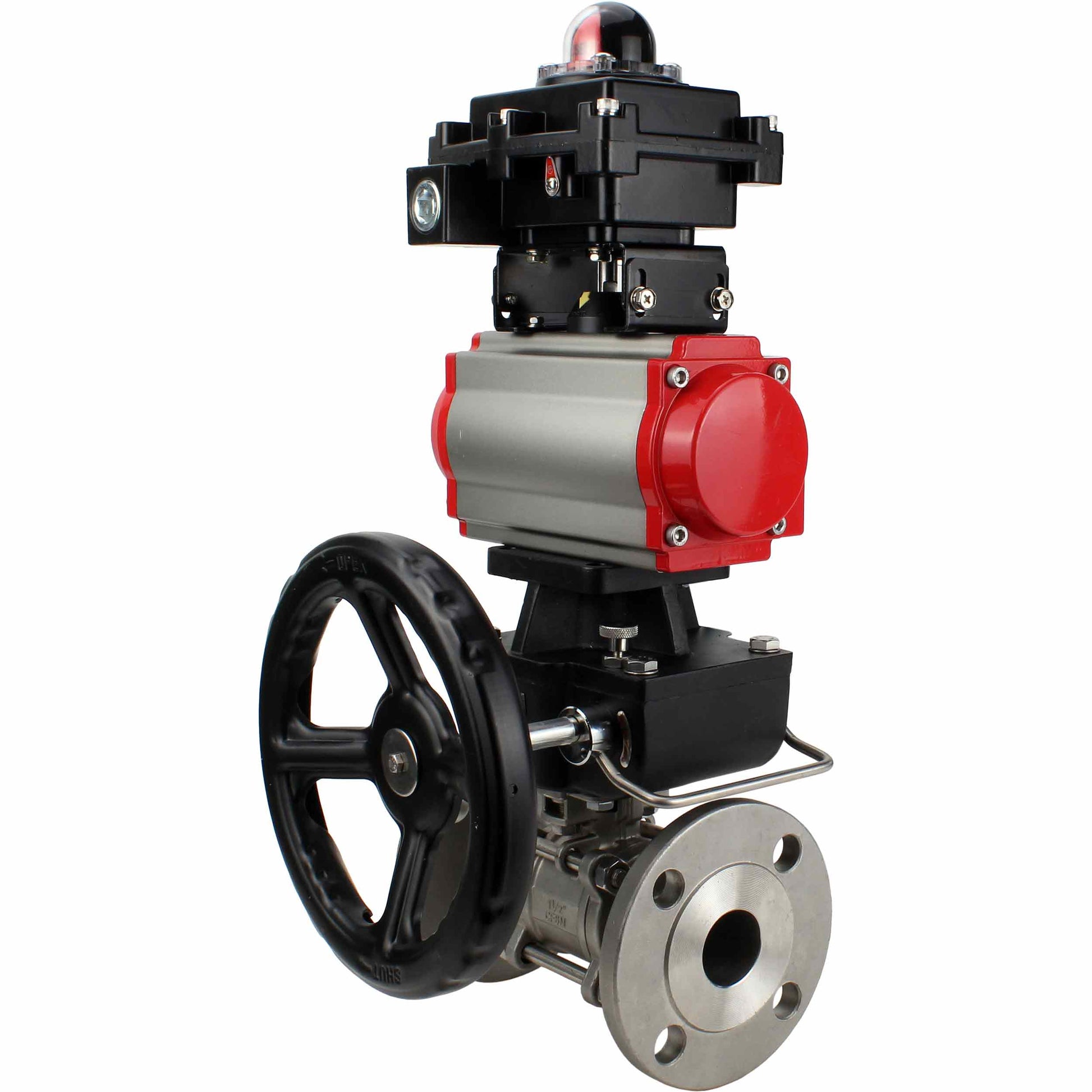

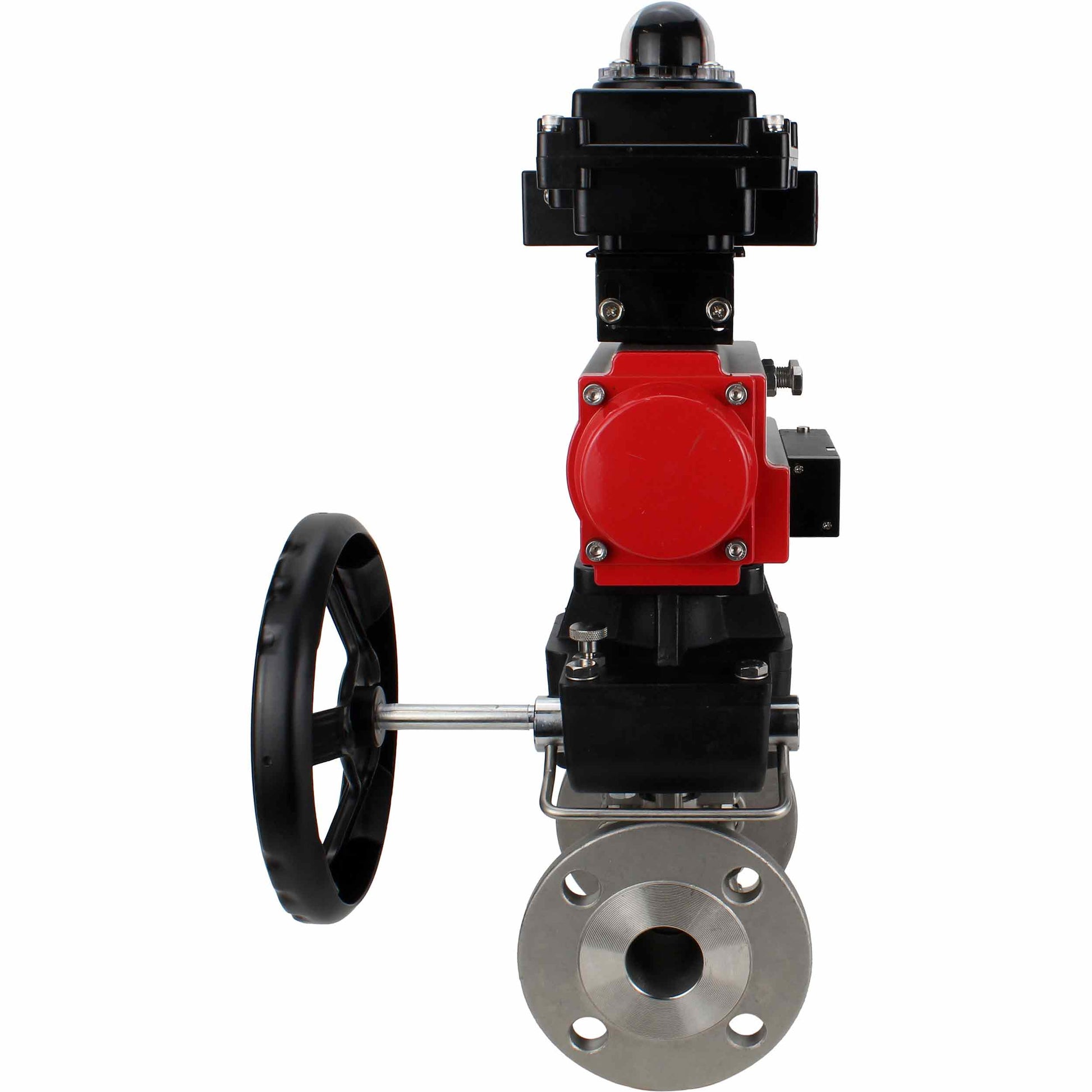

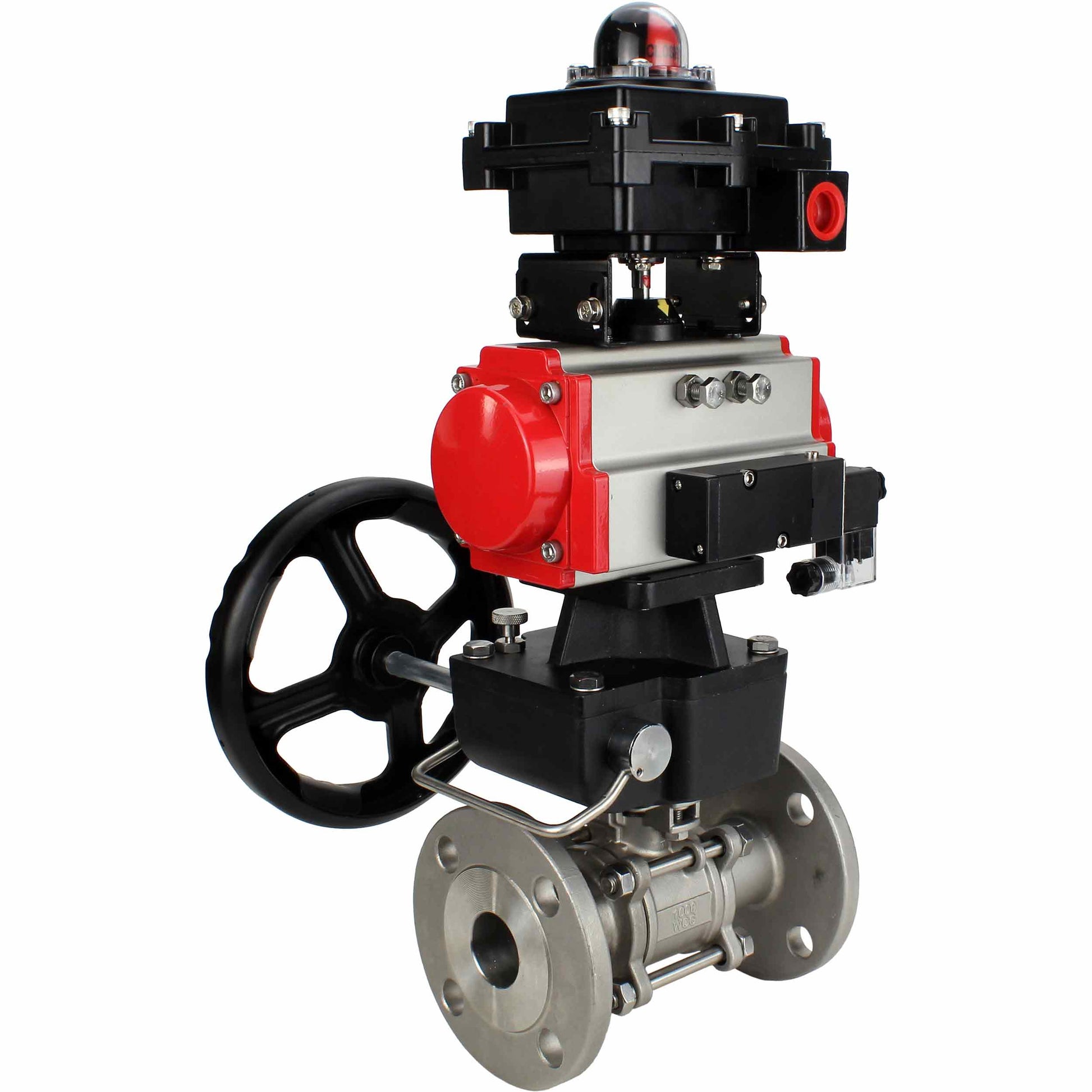

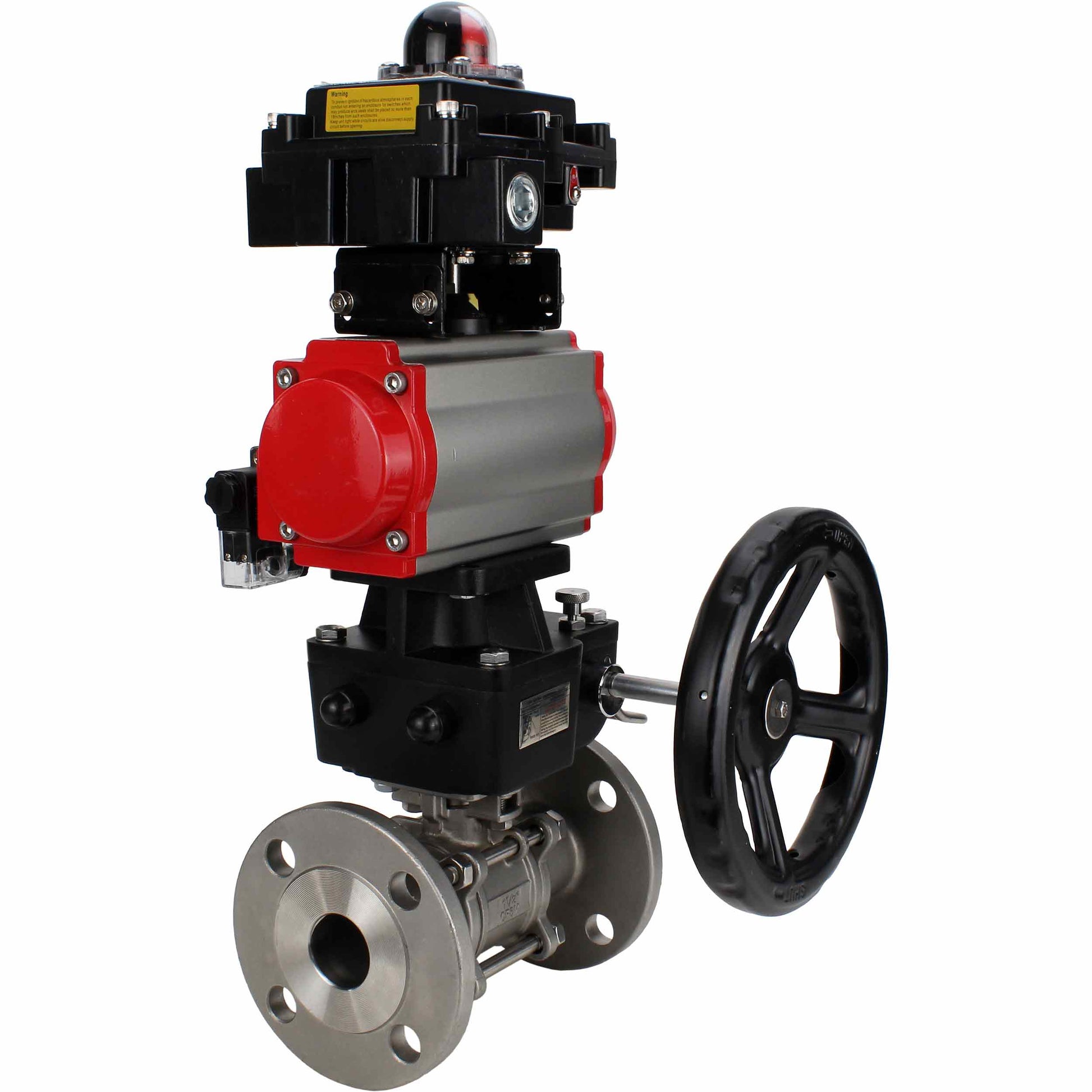

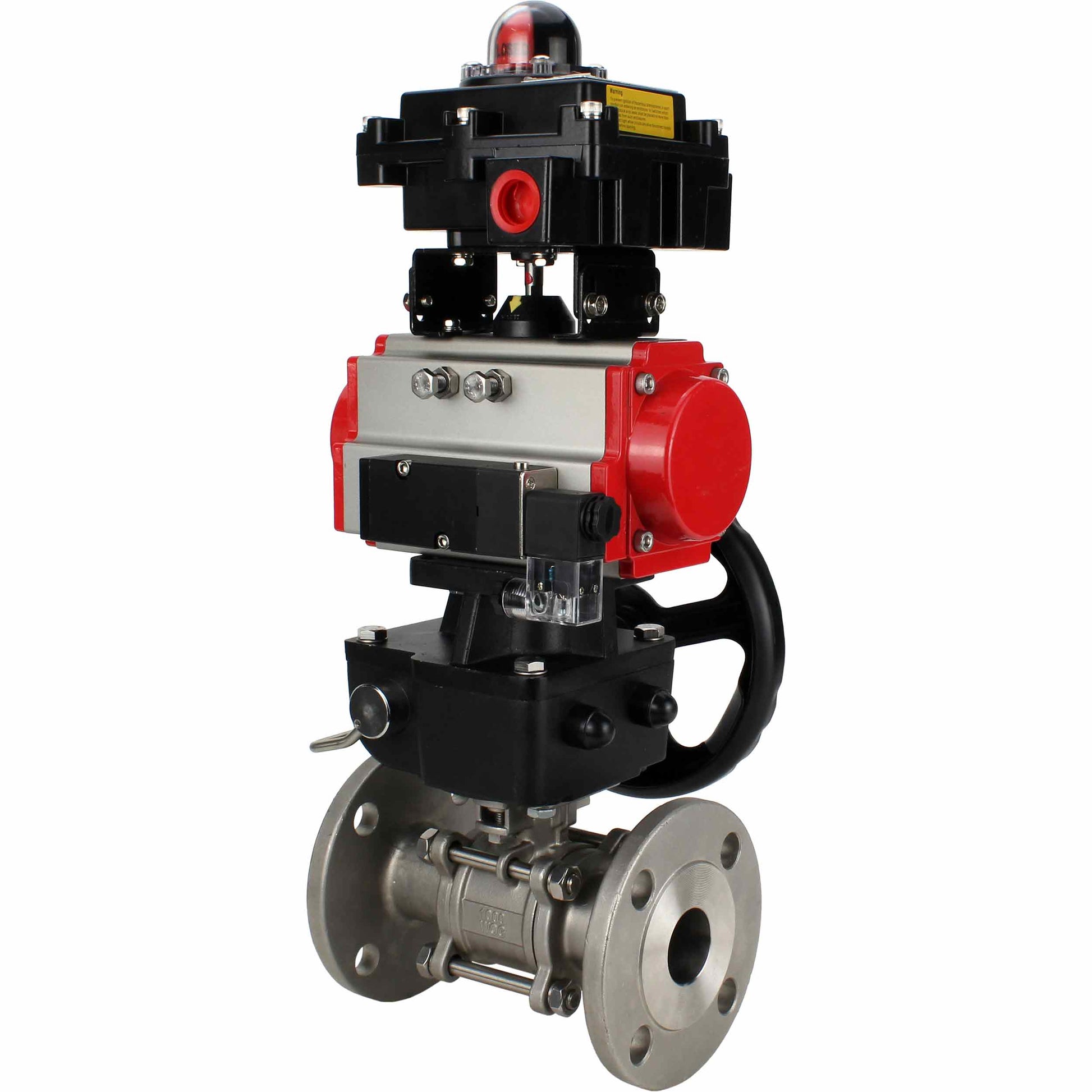

الخصائص التقنية للمحركات الهوائية صمامات الكرة DNOVA BV3131P (3pc)-FP-FH DN15-100 Ru40، ثلاث قطع ذات تجويف كامل، الفولاذ المقاوم للصدأ SS304، PTFE، مع مشغل هوائي PA-DA، مع موزع pn 4M310-08 220V، مع BCV APL-410N EX، مع مضاعف يدوي MON1-250-T26-ISO.
| تصميم | مع نوابض العودة |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2×8 |
| بيئة العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | • من - 20 إلى +80 • من - 40 إلى +80 (إصدار درجة الحرارة المنخفضة) • من - 20 إلى +160 (مع الهواء الجاف) |
| نطاق التعديل | ±5 درجة للدوران عند 0 درجة و90 درجة |
| النسخ اليدوي | هنالك |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
رسم تخطيطي لمواد المحرك الهوائي صمامات الكرة DNOVA BV3131P (3 قطع) -FP-FH DN15-100 Ru40، ذات ثلاث قطع ذات تجويف كامل، من الفولاذ المقاوم للصدأ SS304، PTFE، مع محرك هوائي PA-DA، مع موزع pn 4M310-08 220 فولت، مع BCV APL-410N EX، مع عجلة يدوية MON1-250-T26-ISO.
مواد أجزاء المحرك الهوائي صمامات الكرة الهوائية DNOVA BV3131P(3pc)-FP-FH DN15-100 Ru40، ذات ثلاث قطع ذات تجويف كامل، من الفولاذ المقاوم للصدأ SS304، PTFE، مع محرك هوائي PA-DA، مع موزع pn 4M310-08 220V، مع BCV APL-410N EX، مع عجلة يدوية MON1-250-T26-ISO.
| لا. | اسم | مادة |
| 1 | إطار | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك زنبركي | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
ب
ب
الخصائص التقنية للصمام الهوائي 4M310-08 220 فولت
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1.5×8 |
| بيئة العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | من +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | هنالك |
| درجة الحماية | IP 65 |
| إبزيم | من خلال ثقوب في الجسم |
| مادة الجسم | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
الخصائص التقنية لوحدة مفتاح الحد APL-410N EX
| إطار | مقاوم للانفجار في جميع الأحوال الجوية IP65 Exd IIB T6 |
| مدخلات الكابل | 2 × NPT1/2 |
| كتل طرفية | 8 نقاط (0.05 - 2.5) مم2 |
| مؤشر الموضع | 0 - 90 درجة (دوران حر 90 درجة) مغلق - أحمر؛ مفتوح - أصفر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد الاسمي، فولت | 250 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -25 إلى +80 |
| عمر الخدمة، سنوات | 10 |
مواد وحدة مفتاح الحد APL-410N EX:
| اسم | مواد |
| غطاء وجسم العلبة | صب الألومنيوم |
| رمح | الفولاذ المقاوم للصدأ |
| غطاء المؤشر | البولي كربونات |
| كاميرا | البولي كربونات |
| ربيع | الفولاذ المقاوم للصدأ |
| مسامير غطاء السكن | الفولاذ المقاوم للصدأ |
| حلقة الختم | إن بي آر |
| كم | برونزي |
| حلقة الختم (العمود) | الفولاذ المقاوم للصدأ |
| محطة أرضية | الفولاذ المقاوم للصدأ |
| مؤشر | بلاستيك ABS / بولي كربونات |
| قوس | الفولاذ المقاوم للصدأ |
ب
ب
جوازات السفر والشهادات
ورقة بيانات صمام هوائي DNOVA 4m310-08
ورقة بيانات المحرك الهوائي ثنائي الفعل DNOVA DA/SA-xxx مع نوابض رجوع
تحديد
بلد المنشأ
فتح الميناء
التكوين
مادة الجسم
ختم الكرة
أقصى درجة حرارة مسموح بها
نوع الاتصال
نوع التحكم
بيئة التشغيل
ماء,
هواء,
منتجات النفط
التطبيقات
إمداد الحرارة
الجهد
تغذية راجعة للصمام
مضاد للانفجار
عزم الدوران
مشغل هوائي
تجاوز يدوي
مفاتيح حد
توصيل
