Parts
How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
200درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- منتجات النفط
- إمداد الحرارة

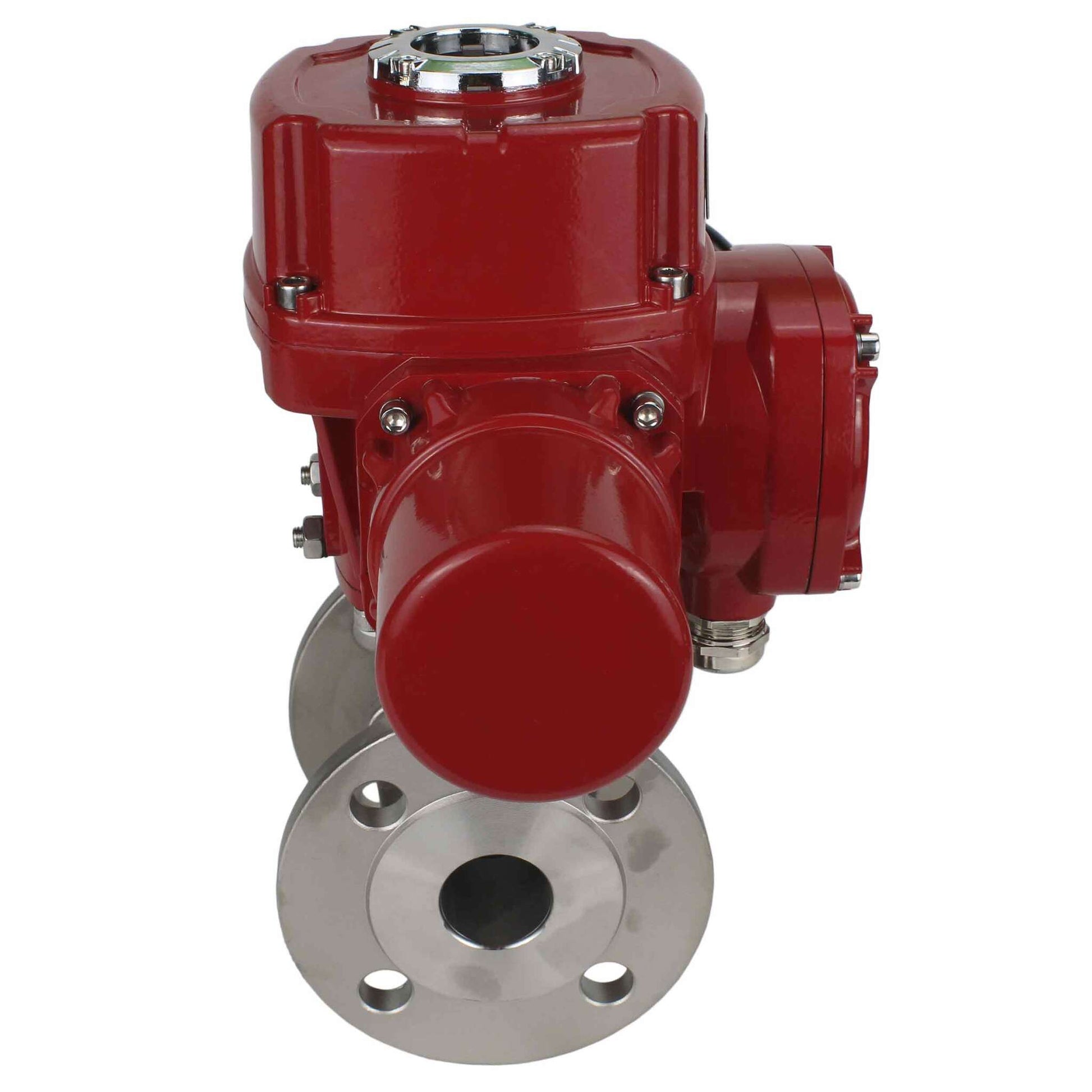

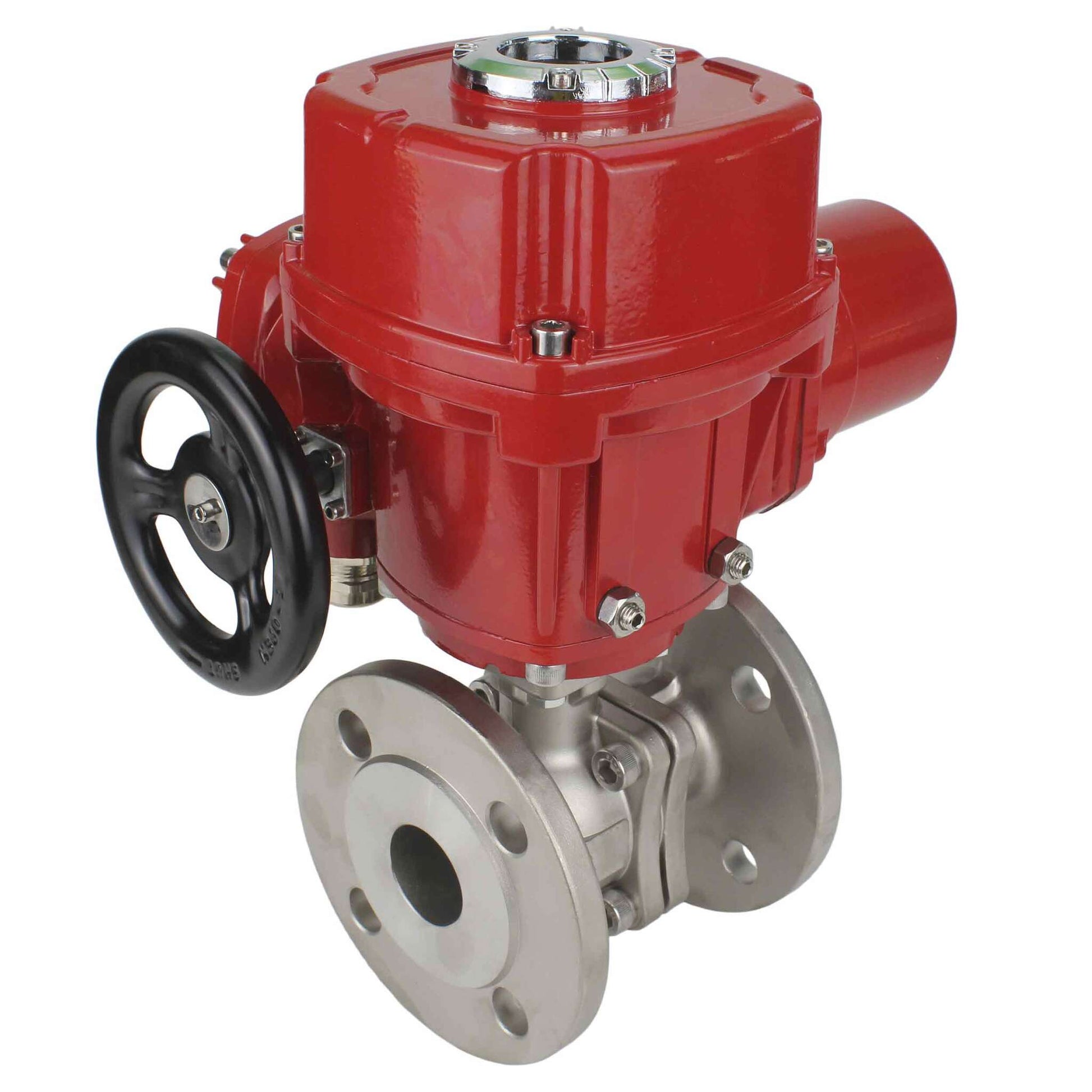

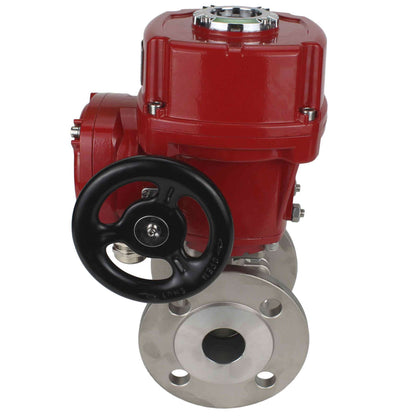

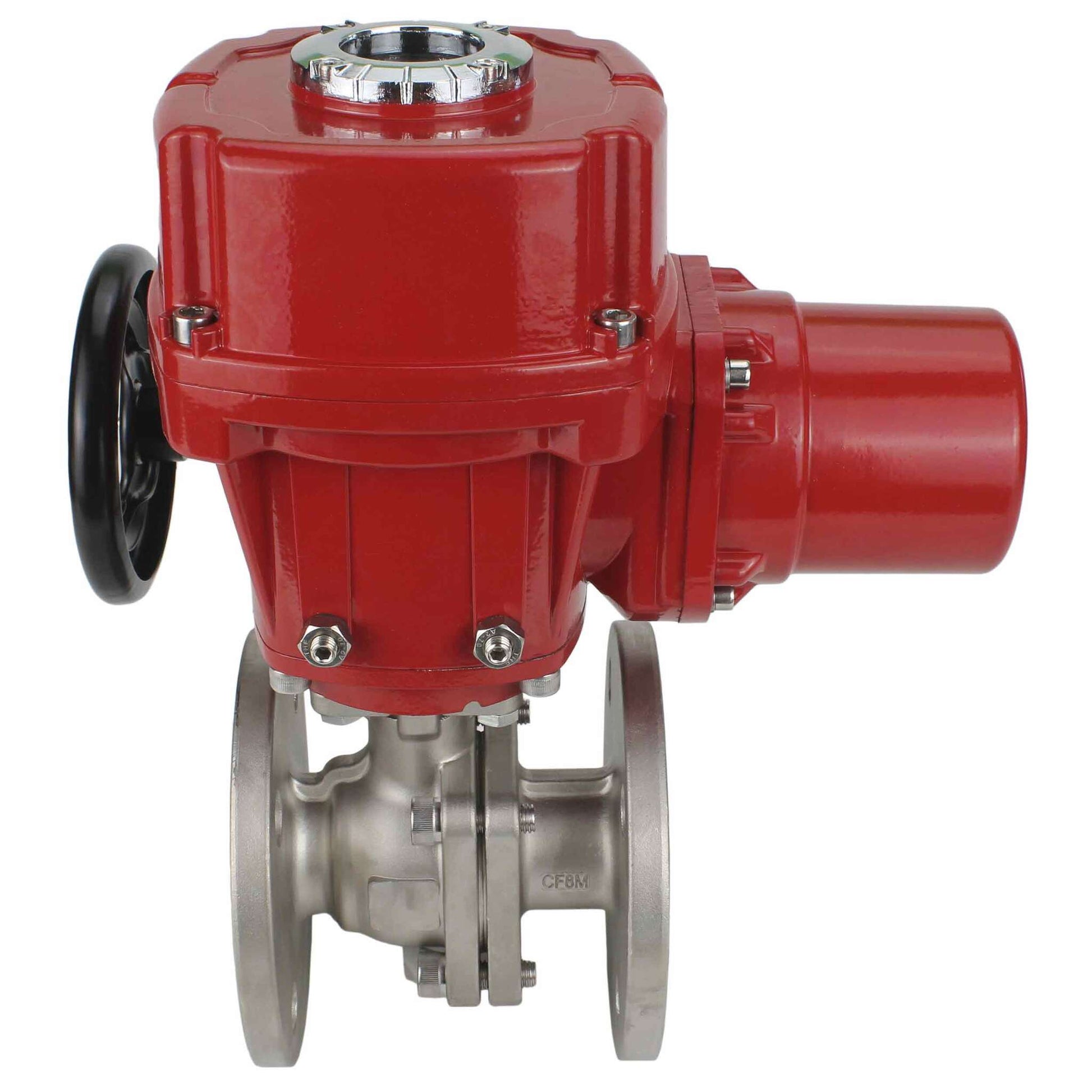

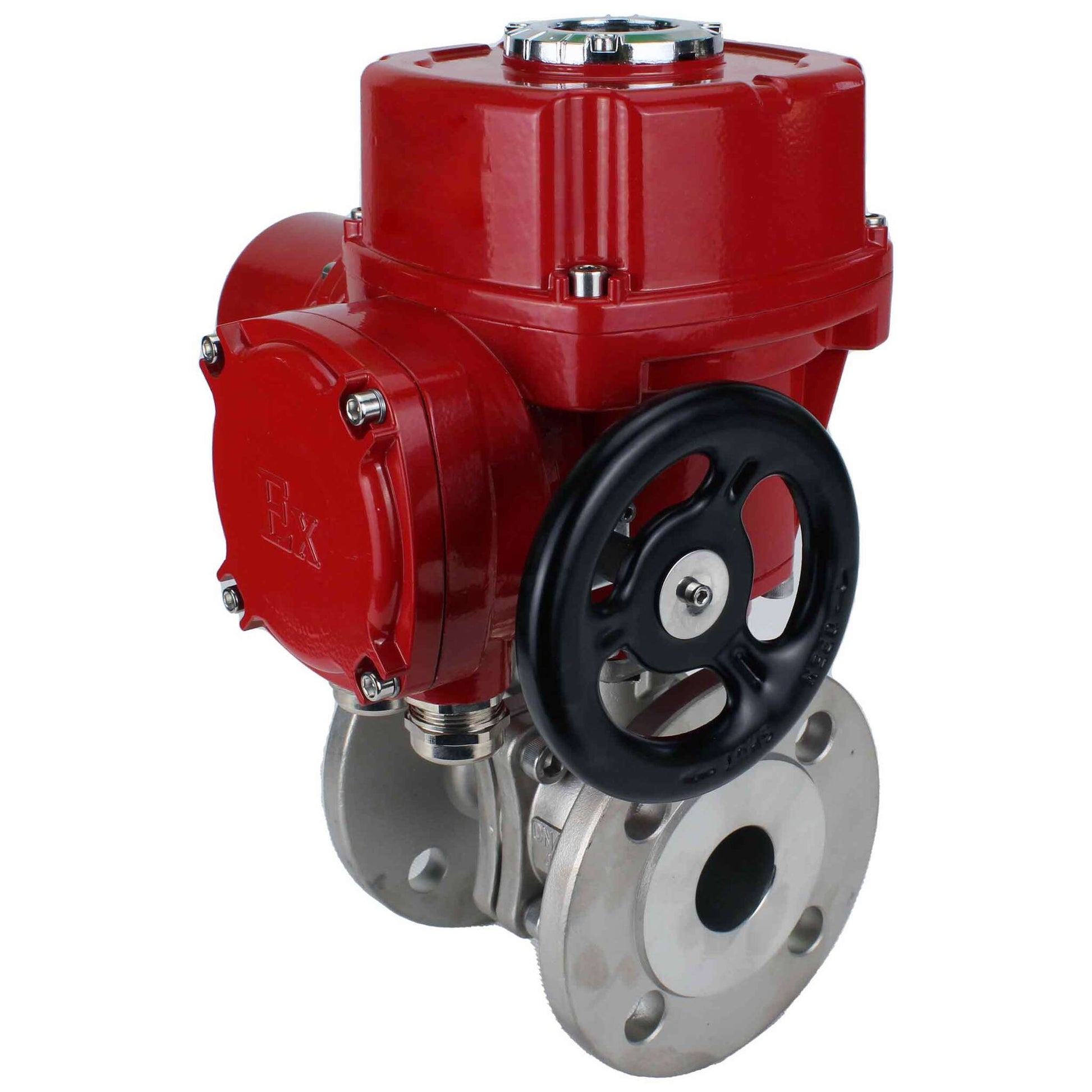

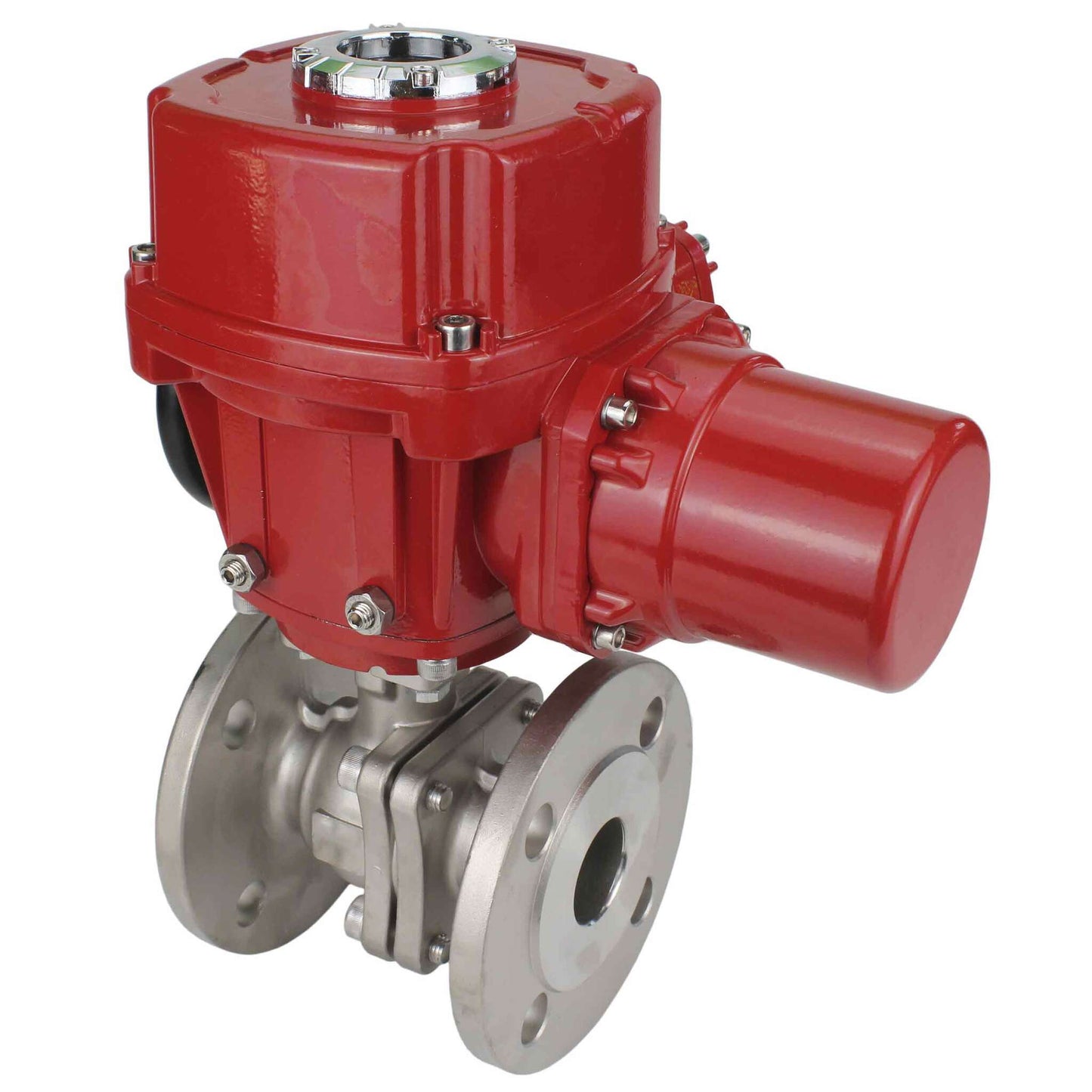

صمام الكرة المصنوع من الفولاذ المقاوم للصدأ DNOVA BVFP.316.200 يُستخدم كصمام إغلاق في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، والتي لا تُؤثر سلبًا على مواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تحكم.
صُممت المحركات الكهربائية ربع دورة للتحكم عن بُعد ومحليًا في دوران عنصر الإغلاق بزاوية تتراوح بين 0° و270°، مثل الصمامات الكروية وغيرها. تُستخدم هذه المحركات على نطاق واسع في مختلف قطاعات الاقتصاد الوطني: في صناعات الغاز والنفط والمعادن والأغذية والإسكان والخدمات المجتمعية، وغيرها. تُركّب المحركات الكهربائية مباشرة على وصلات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 /DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد مدى حركة عمود الخرج إلى مواضع نهاية عنصر تشغيل الصمام. صُممت المحركات الكهربائية للعمل في وضع التشغيل الاسمي قصير المدى S2.
ب
ب
البيانات الفنية لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-U1
| القطر الاسمي DN، مم | 15 - 300 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 4.0 (40) / 1.6 (16) |
| درجة الحرارة المحيطة t، вЃ°C | من -40 إلى +200 |
| بيئة العمل |
الماء والبخار ومنتجات البترول وغيرها من الوسائط السائلة أو الغازية المحايدة المواد المستخدمة |
| الاتصال بخط الأنابيب | ذو حواف |
| تمرير الكرة | كامل الثقب بدون انقباض |
ب
ب
رسم تخطيطي لصمامات الكرة DNOVA BV3232P(قطعتان)-FP-F-ISO-H QT-EX-M-O2-220VAC-U1
الأبعاد الكلية والتركيبية لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-U1
| DN | نموذج القيادة | د، مم | ل، مم | همم | ل1، مم | H1، مم |
| دو15 | QT-W(M)-005 | 95 | 114 | 50 | 215 | 281 |
| دو20 | QT-W(M)-005 | 104 | 120 | 55 | 215 | 281 |
| دو25 | QT-W(M)-005 | 113 | 125 | 60 | 215 | 281 |
| دو32 | QT-W(M)-005 | 139 | 130 | 65 | 215 | 281 |
| دو40 | QT-W(M)-005 | 149 | 140 | 70 | 215 | 281 |
| دو50 | QT-W(M)-010 | 165 | 150 | 80 | 215 | 281 |
| دو65 | QT-W(M)-010 | 185 | 170 | 95 | 215 | 281 |
| دو80 | QT-W(M)-010 | 200 | 180 | 105 | 215 | 281 |
| دو100 | QT-W(M)-020 | 221 | 190 | 120 | 270 | 276 |
| دو125 | QT-W(M)-030 | 250 | 325 | 177 | 270 | 276 |
| دو150 | QT-W(M)-060 | 286.5 | 345 | 194 | 311 | 300 |
| دو200 | QT-W(M)-120 | 340 | 400 | 215 | 311 | 300 |
| دو250 | QT-W(M)-120 | 410 | 450 | 215 | 311 | 300 |
| دو300 | QT-W(M)-300 | 460 | 500 | 215 | 325 | 360 |
ب
رسم تخطيطي تفصيلي لصمامات الكرة DNOVA BV3232P(قطعتان)-FP-F-ISO-H QT-EX-M-O2-220VAC-U1
مواد أجزاء صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-U1
| لا. | اسم | مادة |
| 1.3 | الجسم، الكرة | الفولاذ المقاوم للصدأ SS 316 |
| 2 | ختم الكرة | مادة البولي تترافلوروإيثيلين المتصاعدة |
| 4،6،12 | الترباس، الجوز | الفولاذ المقاوم للصدأ SS 304 |
| 5 | ختم | مادة البولي تترافلوروإيثيلين |
| 7.8 | أنبوب فرعي، قضيب | الفولاذ المقاوم للصدأ SS 316 |
| 9 | ختم | مادة البولي تترافلوروإيثيلين |
| 10 | ختم القضيب | مادة البولي تترافلوروإيثيلين |
| 11 | ختم، قفل | الفولاذ المقاوم للصدأ SS 304 |
ب
ب
خصائص مشغلات QT-EX-M-0-220VAC
| نموذج محرك كهربائي |
عزم الدوران، نيوتن متر |
وقت الدورة، ثانية |
قوة، و |
| QT-W (M)-005 220 فولت | 50 | 30 | 25 |
| QT-W (M)-010 220 فولت | 100 | 30 | 30 |
| QT-W (M)-015 220 فولت | 150 | 30 | 40 |
| QT-W (M)-020 220 فولت | 200 | 30 | 50 |
| QT-W (M)-030 220 فولت | 300 | 30 | 60 |
| QT-W (M)-040 220 فولت | 400 | 30 | 90 |
| QT-W (M)-060 220 فولت | 600 | 30 | 120 |
| QT-W (M)-120 220 فولت | 1200 | 30 | 180 |
| QT-W (M)-180 220 فولت | 1800 | 30 | 250 |
| QT-W (M)-300 220 فولت | 3000 | 60 | 370 |
| QT-W (M)-500 220 فولت | 5000 | 60 | 550 |
ب
ب
| نموذج محرك كهربائي |
حاضِر، أ |
وزن، كجم |
حجم القضيب مربع، مم |
| QT-W (M)-005 220 فولت | 0.35 | 7.6 | 17 × 17 |
| QT-W (M)-010 220 فولت | 0.48 | 7.8 | 17 × 17 |
| QT-W (M)-015 220 فولت | 0.55 | 8 | 17 × 17 |
| QT-W (M)-020 220 فولت | 0.65 | 12.7 | 22 × 22 |
| QT-W (M)-030 220 فولت | 0.75 | 12.8 | 22 × 22 |
| QT-W (M)-040 220 فولت | 0.95 | 13 | 22 × 22 |
| QT-W (M)-060 220 فولت | 1,1 | 21.2 | 27 × 27 |
| QT-W (M)-120 220 فولت | 1.3 | 23.2 | 27 × 27 |
| QT-W (M)-180 220 فولت | 1.5 | 23.5 | 27 × 27 |
| QT-W (M)-300 220 فولت | 1.6 | 37.5 | 36 × 36 |
| QT-W (M)-500 220 فولت | 1.7 | 38 | 36 × 36 |
ب
ب
مخطط توصيل المحرك QT-EX-M-0-220VAC
- Port opening
- ميناء كامل
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Material ball
- الفولاذ المقاوم للصدأ AISI 316
- Material ball seal
- مادة البولي تترافلوروإيثيلين
- Maximum allowable temperature
- 200 درجة مئوية
- Connection type
- ذو حواف
- Control type
- المحرك الكهربائي
- Operating environment
- ماء وهواء ومنتجات النفط
- Applications
- إمداد الحرارة
- Voltage
- 220 فولت
- Actuator cycle time
- الثلاثينيات
- Explosion-proof
- نعم
- Torque
- 50 نيوتن متر
- Type of electric actuator
- ربع دورة
- Control signal
- تشغيل/إيقاف
- Rated current consumption
- 0.35 أمبير
- Power consumption
- 25 واط
- Country of origin
- الصين
