Parts
How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
200درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- منتجات النفط
- إمداد الحرارة

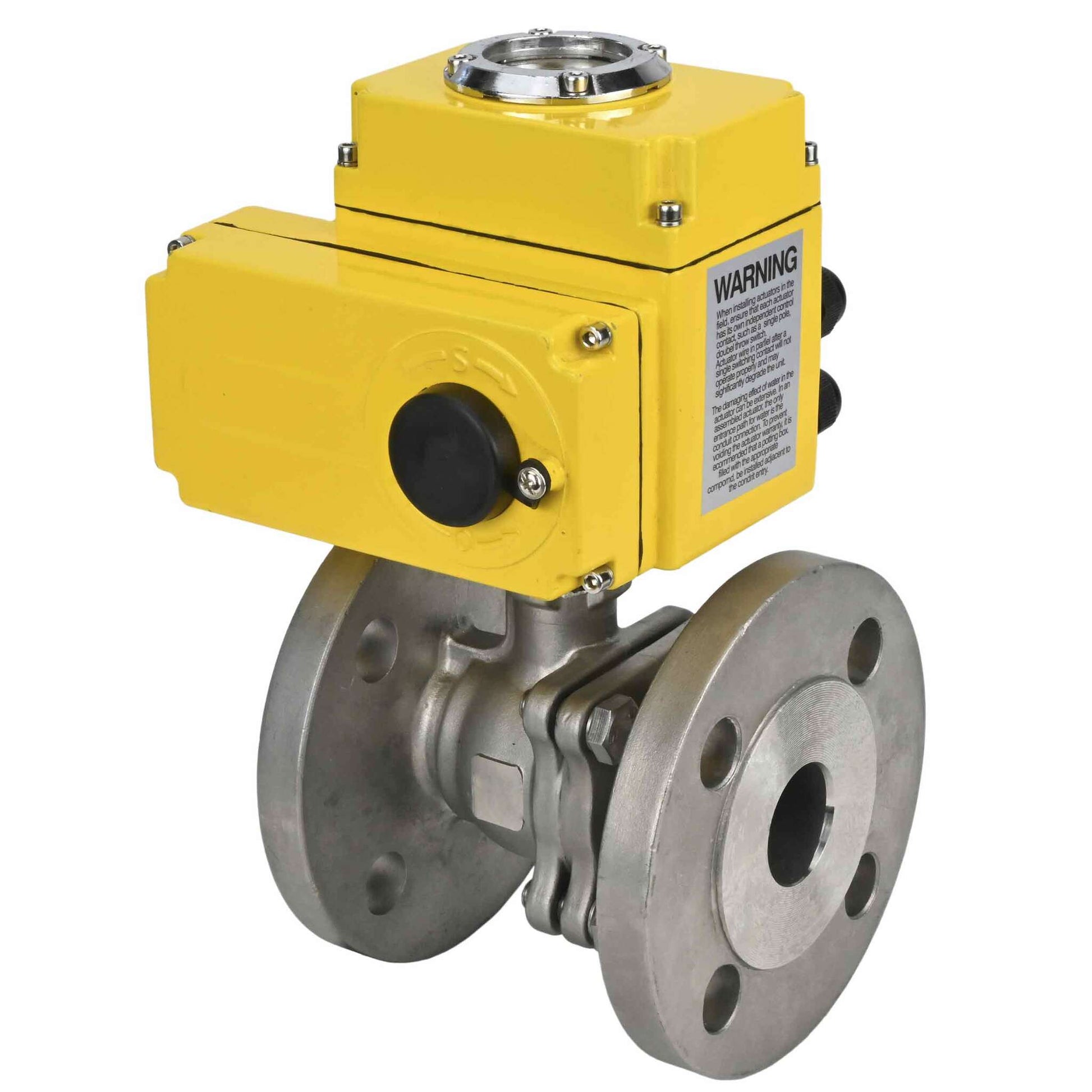

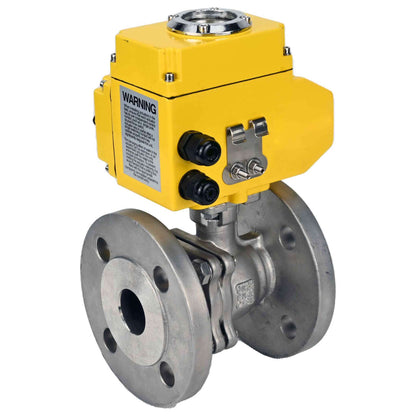

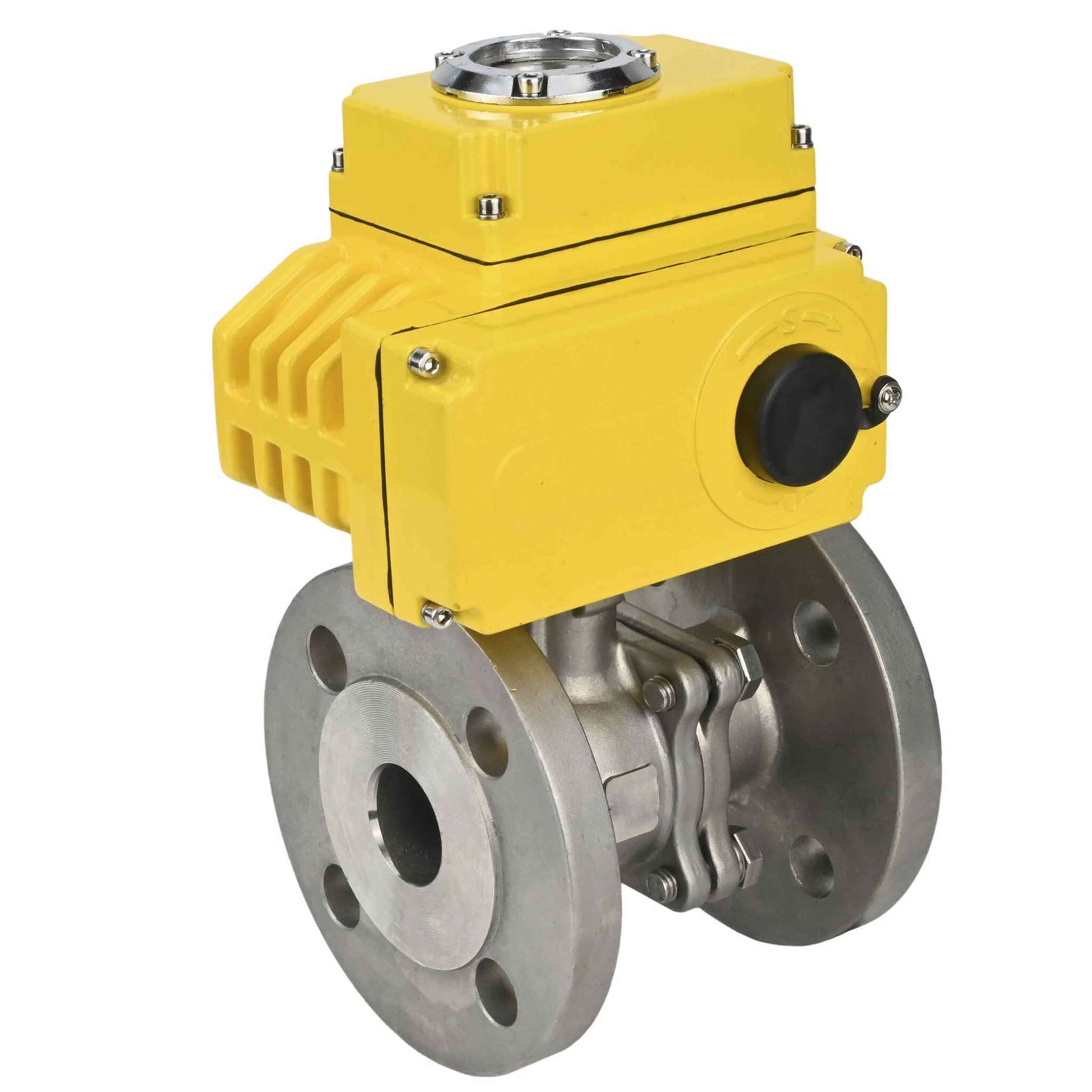

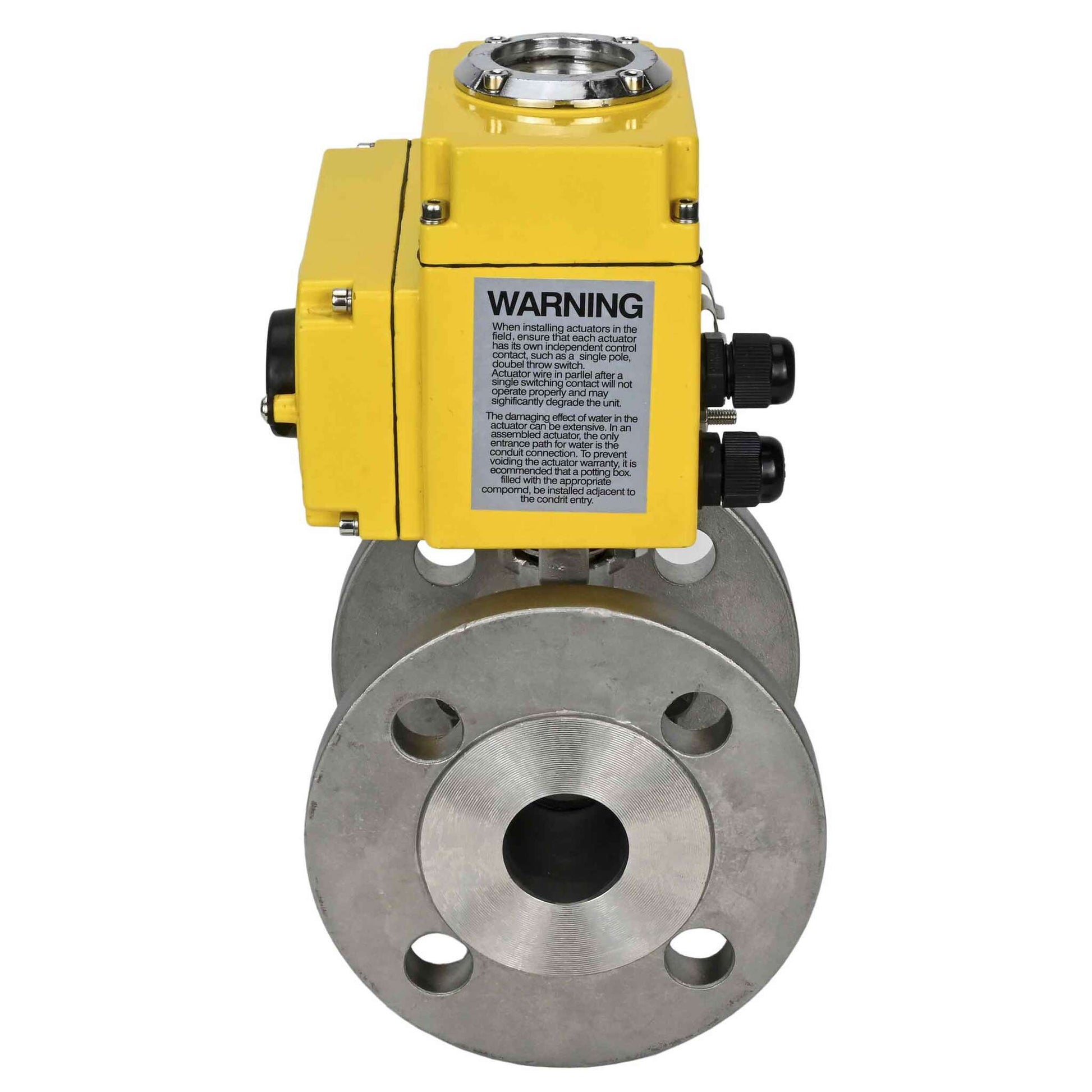

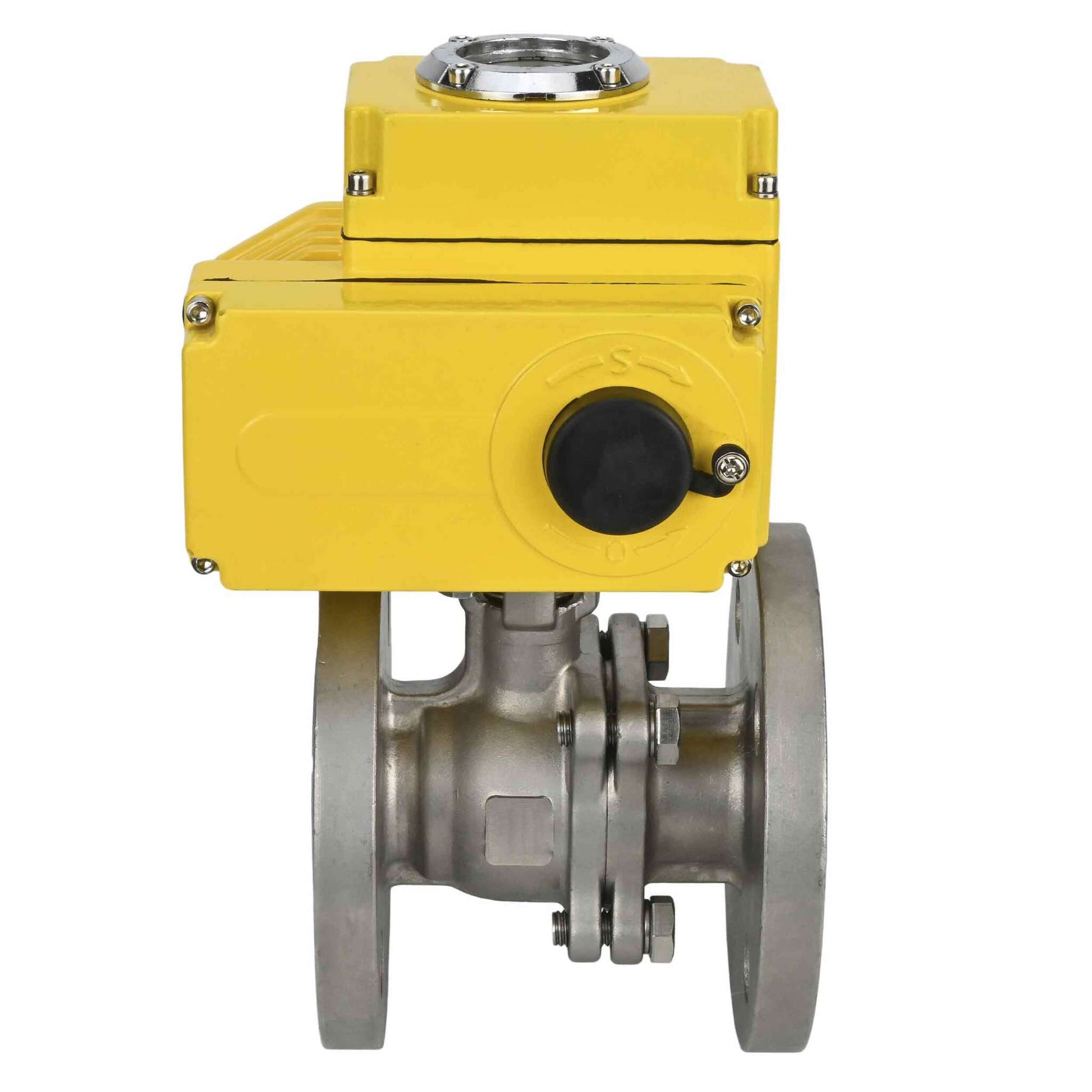

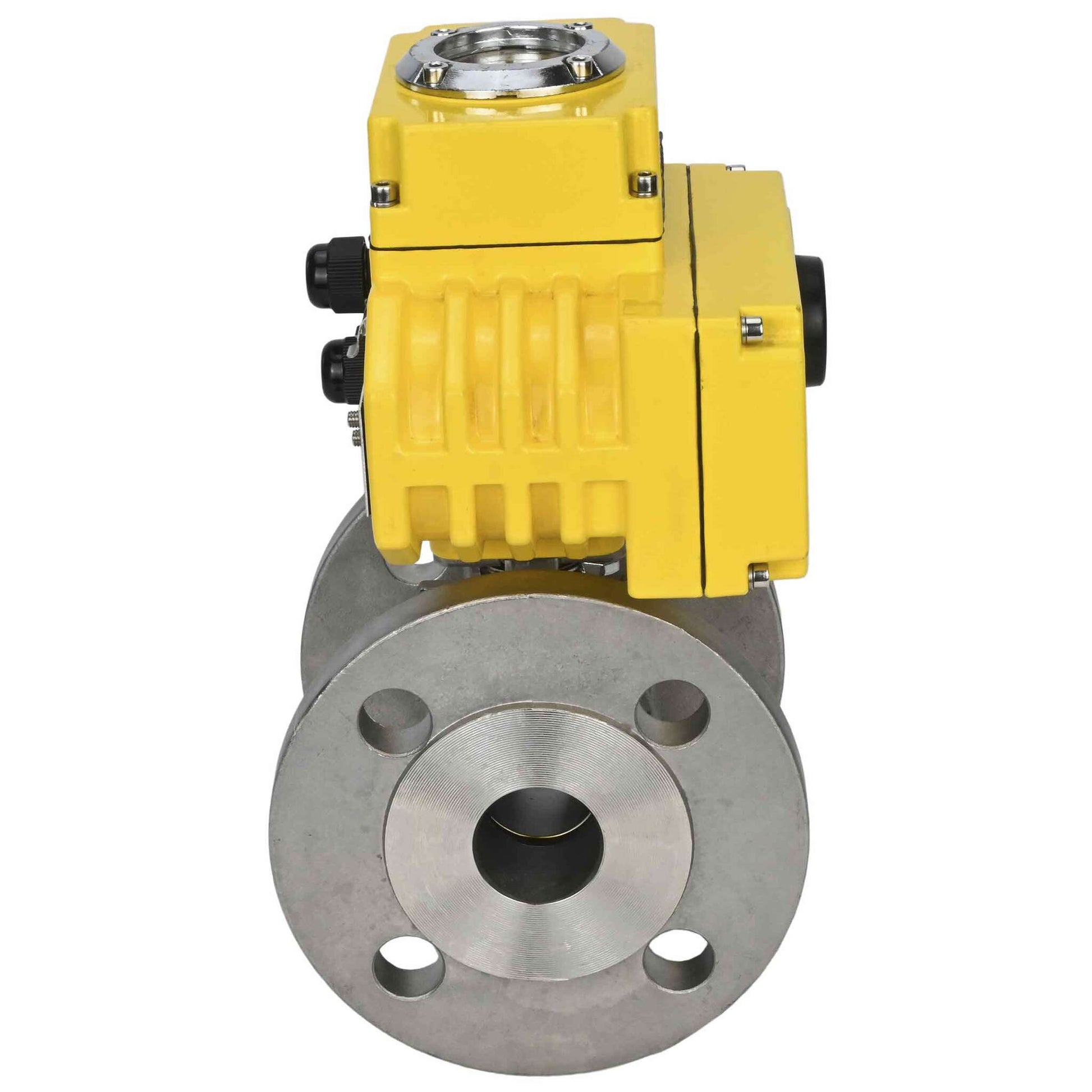

صمام الكرة المصنوع من الفولاذ المقاوم للصدأ هو جهاز موثوق ومتعدد الاستخدامات للتحكم في تدفق السوائل والغازات في مختلف القطاعات الصناعية. مصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، ويتميز بمتانة عالية وتحمل درجات الحرارة والضغوط العالية. تتميز صمامات الكرة بسهولة التشغيل، وتوفر إحكامًا محكمًا، وتقلل من خطر التسرب، مما يجعلها خيارًا مثاليًا للاستخدام في صناعة النفط والغاز، ومحطات معالجة المياه، وصناعة الأغذية، وغيرها من المجالات التي تتطلب صمامًا موثوقًا ومتينًا لتنظيم تدفق المواد.
صُممت مشغلات DNOVA الكهربائية ربع لفة للتحكم عن بُعد ومحليًا في صمامات الإغلاق. تُستخدم على نطاق واسع في صناعات الغاز والنفط والمعادن والأغذية، وفي الإسكان والخدمات المجتمعية، وغيرها، في درجات حرارة محيطة تتراوح بين -20 درجة مئوية و70 درجة مئوية.
الغلاف مُجهز بسخان (7-10 واط، 220 فولت)، وله فئات الحماية التالية: IP67، NEME 4 و6، وطلاء مضاد للتآكل. تتوافق أبعاد التركيب مع المعيار الدولي ISO05211/DIN3337. المحرك الكهربائي مُجهز بمحرك غير متزامن بدوار قفصي سنجابي، وقفل تلقائي لموضع المحرك الكهربائي، ومقبض ميكانيكي، وحماية حرارية، وحماية من الاهتزاز XYZ 10g (0.2-34 هرتز، 30 دقيقة)، وهو مصمم للعمل في الوضع المتقطع S2. تبلغ زاوية شوط المحرك الكهربائي 90 درجة مع نطاق ضبط ± 10 درجات. مفاتيح حدية تُحدد شوط المحرك الكهربائي. وصلة كابل عدد 2 × M18. يتم توفير الطاقة بجهد ثابت 24 فولت.
ب
ب
رسم تخطيطي لصمام الكرة DNOVA BV3232P (قطعتان)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 RU40
الأبعاد الكلية والتركيبية لصمام الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru40
|
DN |
15 ملم |
|
ل |
114 ملم |
|
هـ |
123 ملم |
|
ح |
163 ملم |
|
د |
89 ملم |
|
عدد وقطر فتحات البراغي على الحافة N - Г˜M |
4 × 16 ملم |
ب
ب
المواصفات الفنية الرئيسية لمحركات QT الكهربائية من سلسلة DNOVA:
| مزود الطاقة | 220 فولت تيار متردد، 380 فولت تيار متردد، 24 فولت تيار مستمر |
| مفاتيح الحد | 2- مفتوح/مغلق 250 فولت 10 أمبير |
| مفاتيح حد إضافية 2 | 2- مفتوح/مغلق 250 فولت 10 أمبير |
| زاوية الدوران، درجة | 90В±5 |
| الحماية الحرارية الداخلية | إيقاف التشغيل عند 110 درجة مئوية ± 5 درجات مئوية، التشغيل عند 97 درجة مئوية ± 5 درجات مئوية |
| مؤشر الموضع المرئي | يكون |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +65 |
| مضاعف يدوي | مسدس (متضمن) |
| جهاز القفل الذاتي | قفل ذاتي باستخدام تروس دودية ودودية |
| المحدد الميكانيكي | 2 توقفات خارجية قابلة للتعديل |
| غدد الكابلات | 2 × M18 |
| فئة حماية العلبة | IP67 |
| تشحيم | أساسه الألومنيوم (النوع EP) |
| مادة الجسم | سبائك الألومنيوم مع طلاء مسحوق الإيبوكسي |
| متوسط العمر، دورات الإغلاق/الافتتاح | 30000 |
ب
- Port opening
- ميناء كامل
- Configuration
- اتجاهين
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Material ball seal
- مادة البولي تترافلوروإيثيلين
- Maximum allowable temperature
- 200 درجة مئوية
- Connection type
- ذو حواف
- Control type
- المحرك الكهربائي
- Operating environment
- ماء وهواء ومنتجات النفط
- Applications
- إمداد الحرارة
- Voltage
- 24 فولت
- Actuator cycle time
- العشرينات
- Valve feedback
- مفاتيح الحد
- Explosion-proof
- لا
- Torque
- 30 نيوتن متر
- Type of electric actuator
- ربع دورة
- Control signal
- تشغيل/إيقاف
- Rated current consumption
- 0.5 أمبير
- Power consumption
- 9 واط
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
