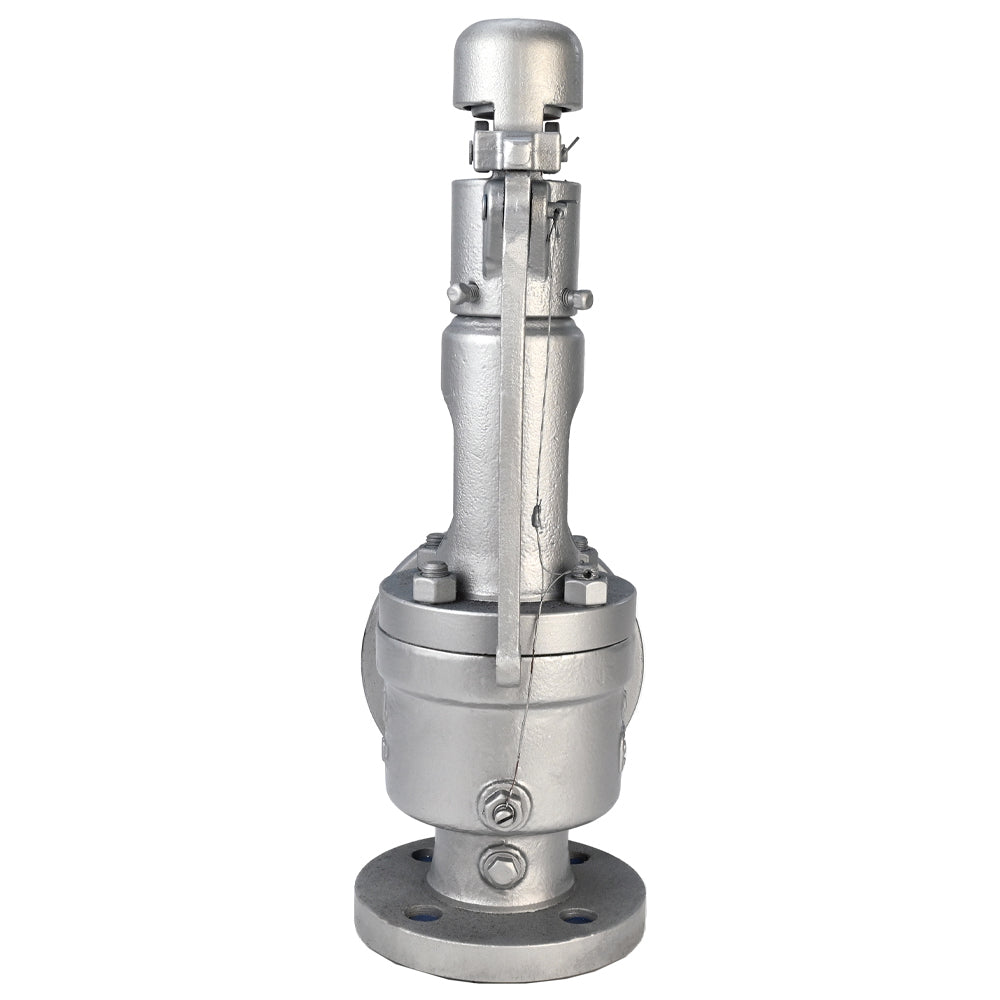

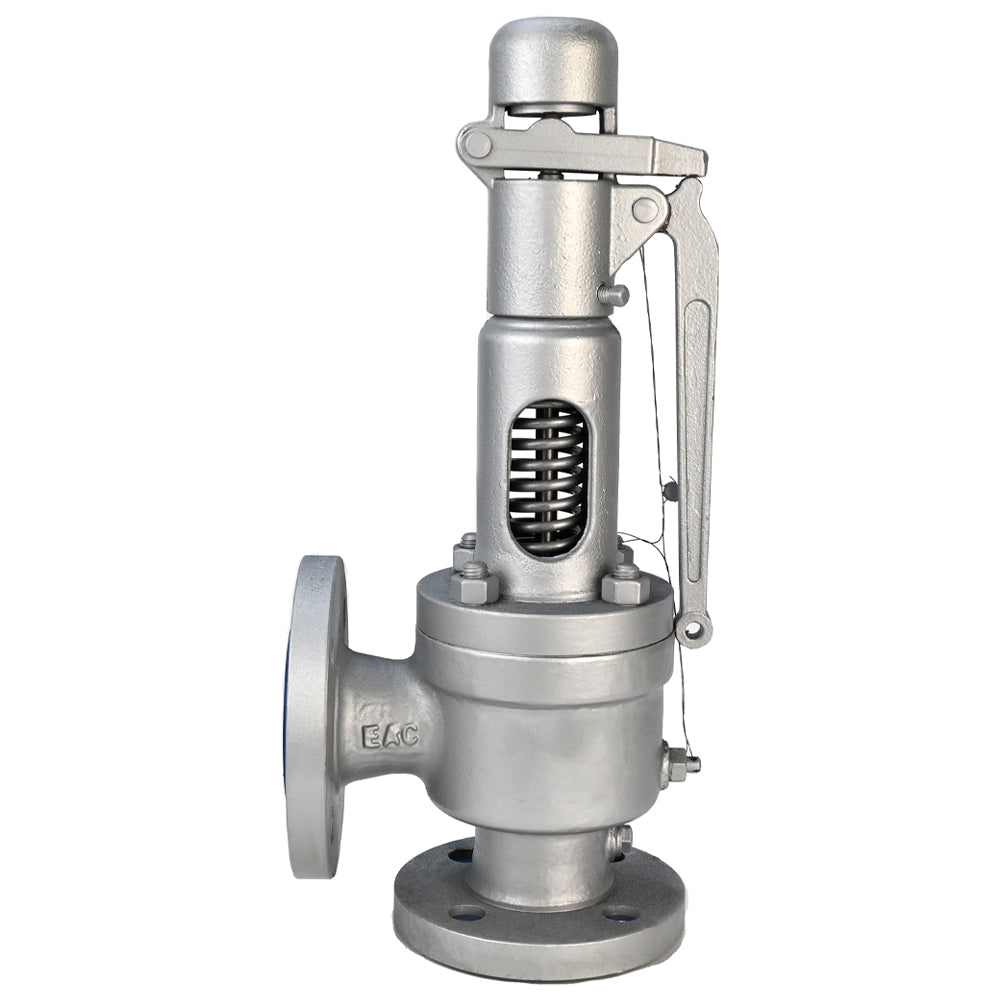

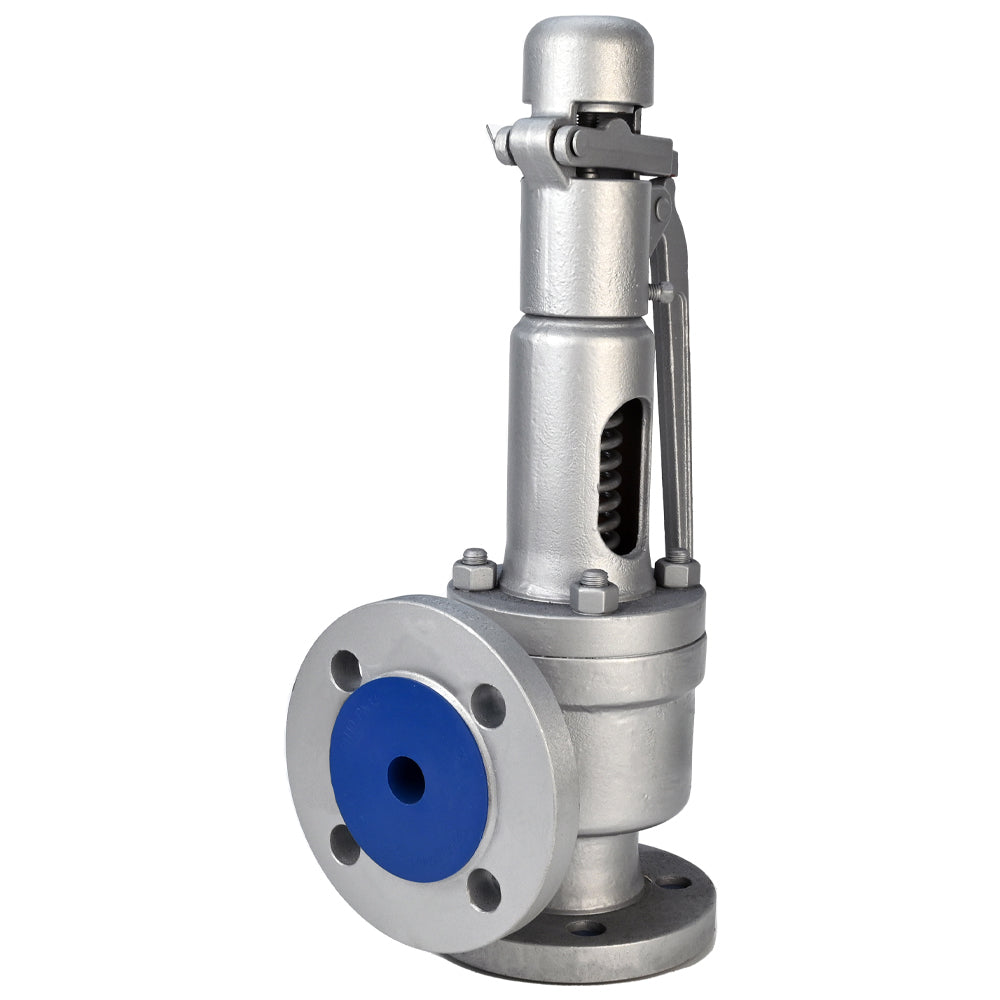

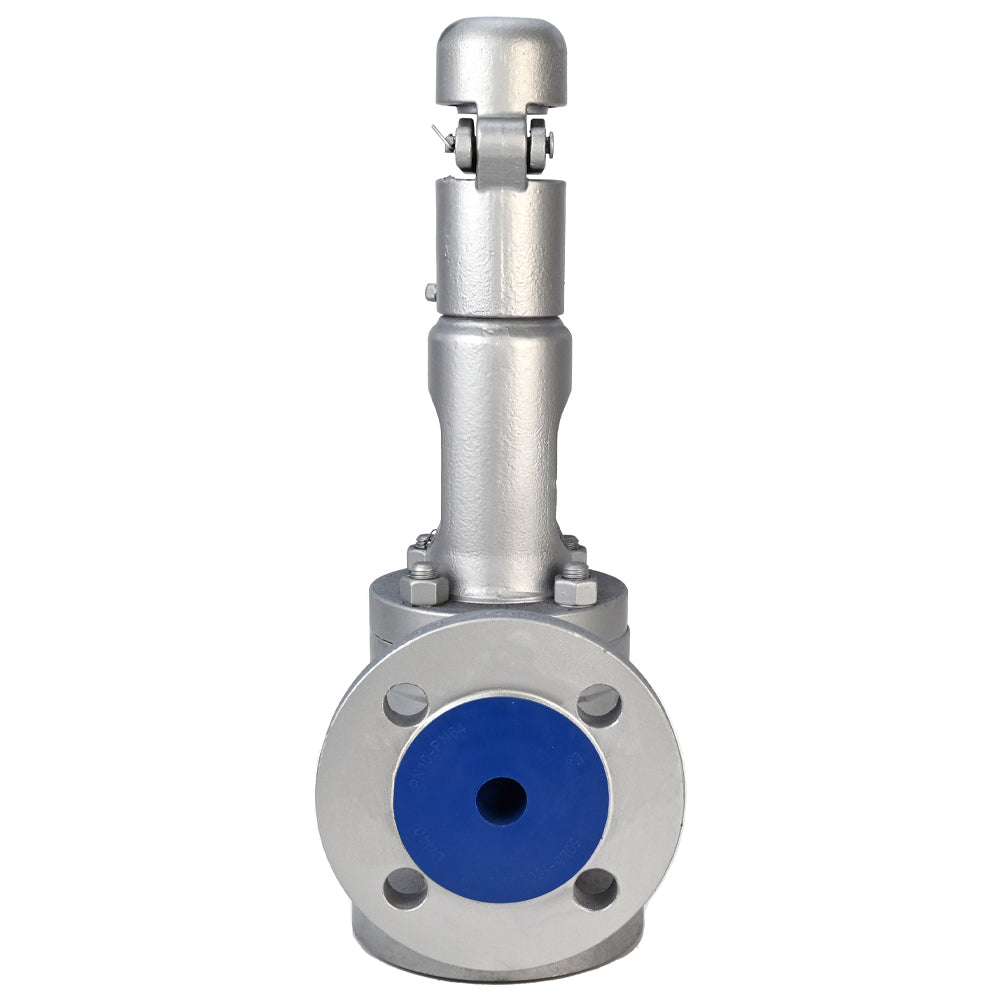

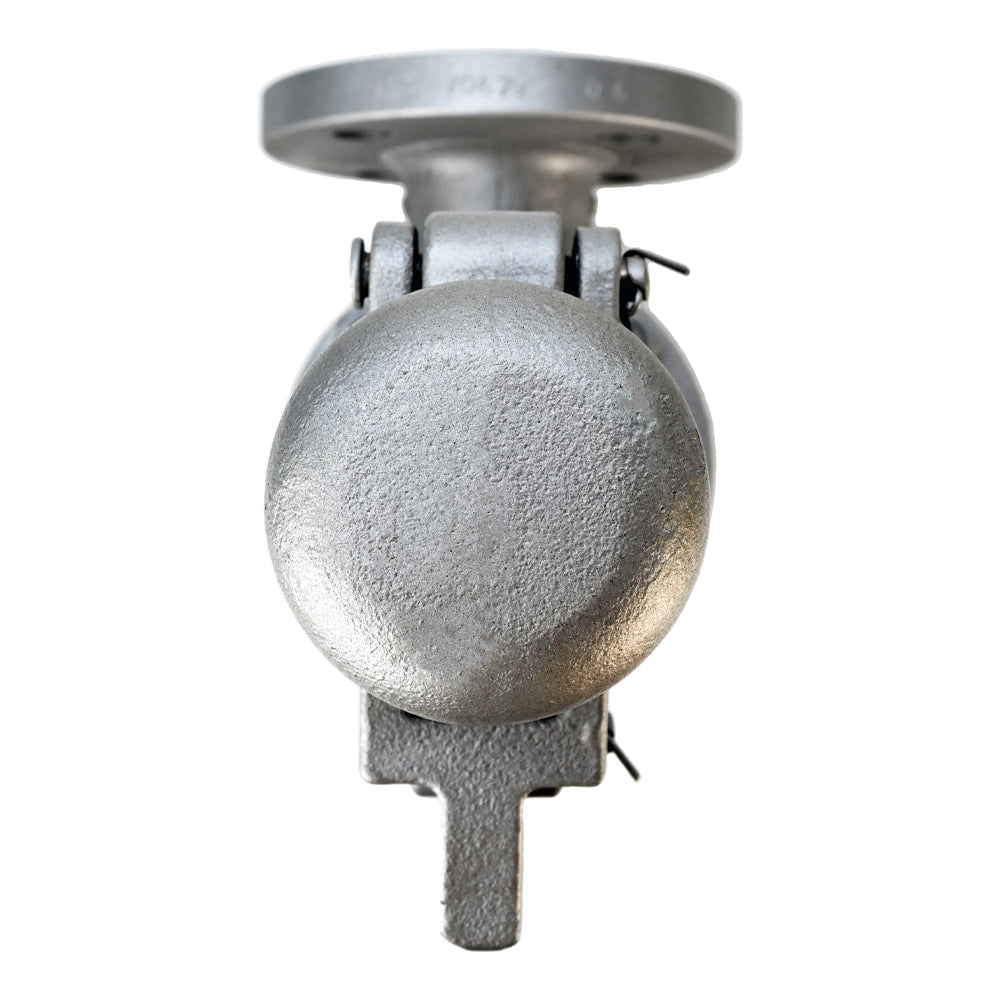

صمام أمان زنبركي DNOVA SAFE 7001 6-8، مادة الجسم - الفولاذ المقاوم للصدأ WCB، مادة عنصر الإغلاق - الفولاذ المقاوم للصدأ AISI 420، الختم - معدن

من $72.34 USD
من $72.34 USD
أُوكَازيُون نفذ
الضرائب متضمنة. يتم احتساب الشحن عند الخروج.
عرض التفاصيل الكاملة

وصف

صمام الأمان الزنبركي هو جهاز يُستخدم لخفض الضغط الزائد في الأنظمة تلقائيًا، ومنعه من تجاوز حدود الأمان المحددة. يتكون من صمام، وزنبرك، وضبط يُحدد ضغط فتح الصمام.

عندما يصل الضغط في النظام إلى مستوى معين، ينشط الزنبرك، فيفتح الصمام ويسمح بخروج الضغط الزائد، مما يمنع تلف المعدات أو النظام بسبب الضغط الزائد. تُستخدم صمامات الأمان الزنبركية على نطاق واسع في مختلف الأنظمة الصناعية والتقنية لضمان سلامتها وموثوقيتها.

ب

ب

البيانات الفنية لصمامات الأمان DNOVA VR3430M-F DN25x32/300x400 PN16

القطر الاسمي DN، مم 25-300 (مدخل)؛
32-400 (منفذ)
ضغط العمل PN، بار 16
ضبط نطاقات الضغط، بار 0.6 جيجا · 1؛ 1Г·1.6; 1.6 جيجا · 2.5؛ 2.5 جيجا · 4؛
4Г·6; 6غ·8؛ 8غ·10; 10غ·13; 13غ·16
الضغط المسموح به خلف الصمام، بار 16
درجة حرارة بيئة العمل t، вЃ°C ¤300
بيئة العمل الماء والبخار والهواء
الاتصال بخط الأنابيب ذو حواف
مادة الجسم فولاذ WCB
مادة الختم فولاذ 20×13
مجالات التطبيق أنظمة التدفئة وإمدادات المياه؛ خطوط أنابيب الهواء المضغوط؛ محطات البخار؛ خطوط الأنابيب الصناعية

ب

ب

رسم تخطيطي لأبعاد صمامات الأمان DNOVA VR3430M-F DN25x32/300x400 PN16

ب

أبعاد صمامات الأمان DNOVA VR3430M-F DN25x32/300x400 PN16

DN Г˜D1، مم Г˜D2، مم Г˜D3، مم ب، مم ف، مم ن-د، مم ل، مم
25 115 85 65 14 2 4-14 110
32 140 100 78 16 2 4-18 115
40 150 110 85 16 3 4-18 120
50 165 125 100 16 3 4-18 135
65 185 145 120 18 3 4-18 160
80 200 160 135 20 3 8-18 170
100 220 180 155 20 3 8-18 195
125 250 210 185 22 3 8-18 210
150 285 240 210 24 3 8-23 255
200 340 295 265 26 3 12-23 300
250 405 355 320 30 3 12-26 350
300 460 410 375 30 4 12-26 380

ب

ب

DN Г˜D1، مم Г˜D2، مم Г˜D3، مم ب، مم ف، مم ن-د، مم ل، مم
25 115 85 65 14 2 4-14 110
32 140 100 78 16 2 4-18 115
40 150 110 85 16 3 4-18 120
50 165 125 100 16 3 4-18 135
65 185 145 120 18 3 4-18 160
80 200 160 135 20 3 8-18 170
100 220 180 155 20 3 8-18 195
125 250 210 185 22 3 8-18 210
150 285 240 210 24 3 8-23 255
200 340 295 265 26 3 12-23 300
250 405 355 320 30 3 12-26 350
300 460 410 375 30 4 12-26 380

ب

ب

DN - DN' همم مساحة قناة التدفق، مم2 الوزن، كجم
25-32 315 177 11
32-40 315 314 13
40-50 325 491 15
50-65 335 804 20
65-80 420 1256 30
80-100 435 1963 32
100-125 565 3317 60
125-150 640 5024 75
150-200 665 7850 90
200-250 800 12266 160
250-300 975 17663 360
300-400 1170 24041 630

ب

ب

رسم تخطيطي لأبعاد صمامات الأمان DNOVA VR3430M-F DN25x32/300x400 PN16

ب


مواد أجزاء صمامات الأمان DNOVA VR3430M-F DN25x32/300x400 PN16

رقم الصنف اسم القطعة مادة
1 إطار فولاذ WCB
2 برغي الضبط فولاذ 20 × 13
3 القرص فولاذ 20×13
4 جلبة التوجيه فولاذ 20 × 13
5 غطاء فولاذ WCB
6 ربيع فولاذ 50KhFA
7 رافعة فولاذ 20×13

تحديد

بلد المنشأ
الصين
مادة الجسم
الفولاذ المقاوم للصدأ WCB
أقصى درجة حرارة مسموح بها
300 درجة مئوية
نوع الاتصال
ذو حواف
بيئة التشغيل
ماء, هواء, بخار
التطبيقات
أنظمة التدفئة, إمدادات المياه, صناعة النفط والغاز
الضغط الاسمي
16 بار
نوع الختم
معدن
مادة القفل
الفولاذ المقاوم للصدأ AISI 420/1.4031
