وصف
في صمام الملف اللولبي المغلق عادةً، يبقى الوضع مغلقًا في حال عدم تطبيق جهد تحكم على ملف الملف اللولبي. عند تطبيق الجهد على الملف، يُفتح الصمام المغلق عادةً ويسمح بمرور تدفق الوسط. عند فصل جهد التحكم، يُغلق الصمام تلقائيًا ويقطع تدفق الوسط في خط الأنابيب. تُستخدم صمامات الملف اللولبي في السيارات، والمعدات الخاصة، وأنظمة إمداد المياه، وأنظمة الري والتدفئة الآلية. كما تُستخدم على نطاق واسع في الصناعة لتنظيم نقل مجموعة متنوعة من السوائل والغازات والتحكم فيها.
ب
ب
البيانات والخصائص التقنية الرئيسية
| المعلمة | قيمة |
|---|---|
| القطر الاسمي، DN | 6–50 |
| الضغط الاسمي، بار | 10 |
| ضغط التشغيل، بار | 0–7 |
| وسط العمل | الهواء، النفط الخفيف، الماء |
| درجة الحرارة المتوسطة، درجة مئوية |
NBR: من -5 إلى +80؛В |
| درجة الحرارة المحيطة، درجة مئوية | من -5 إلى +80 |
| مادة الختم | NBR، VITON، EPDM |
| اتصال | مترابطة |
| مادة الجسم | نحاس أو فولاذ مقاوم للصدأ AISI 304 |
| نوع الصمام | التأثير المباشر |
| شكل الملف | أسطواني |
| جهد إمداد الملف، فولت | 220 فولت تيار متردد - 220 فولت تيار متردد؛ 24 فولت تيار مستمر - 24 فولت تيار مستمر؛ 24 فولت تيار متردد - 24 فولت تيار متردد |
| تكوين الصمام | مغلق عادة |
| اللزوجة الحركية للوسط | <20 درجة مئوية |
| متوسط عمر الخدمة (دورات) | 600000 (مع ضغط/درجة حرارة متوسطة غير عدوانية) |
ب
ب

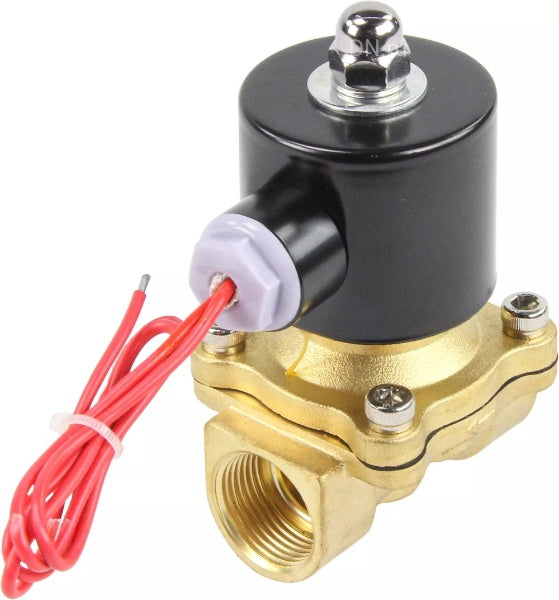

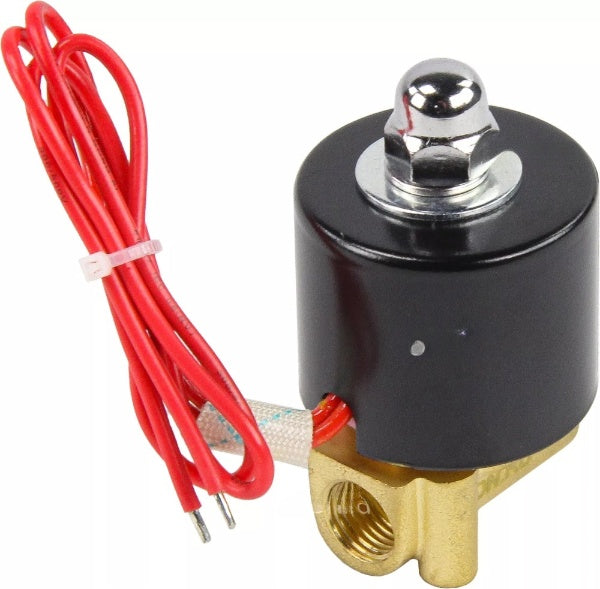

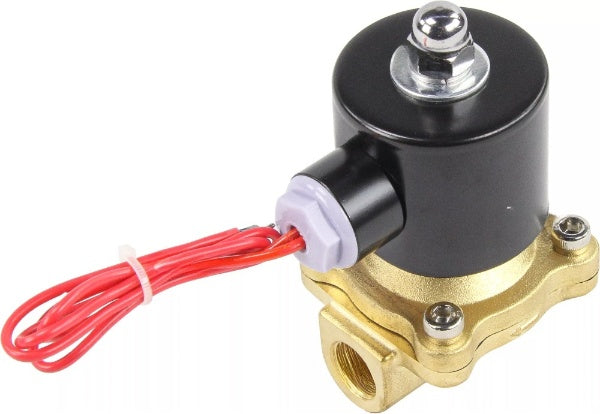

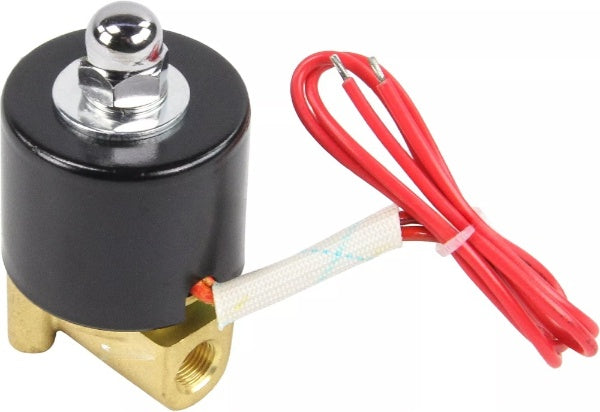

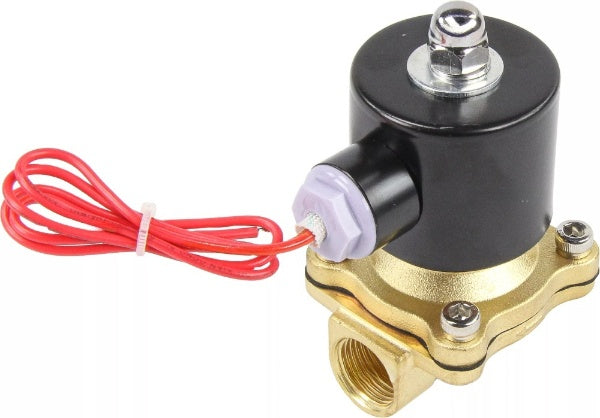

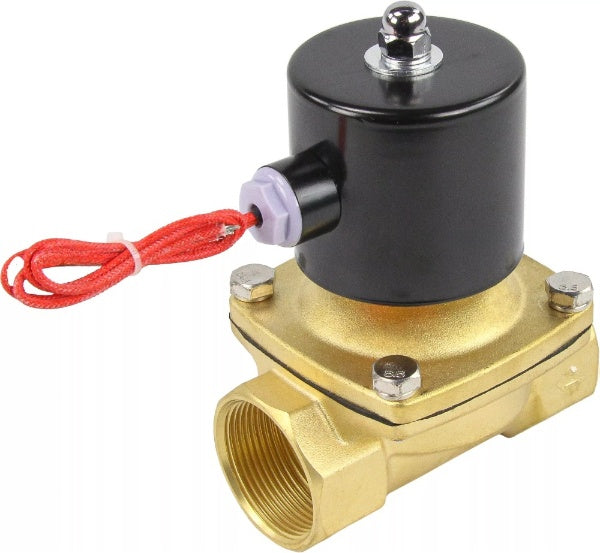

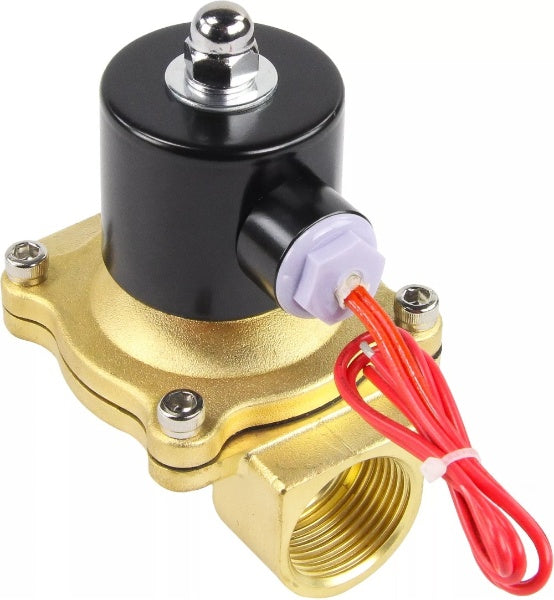

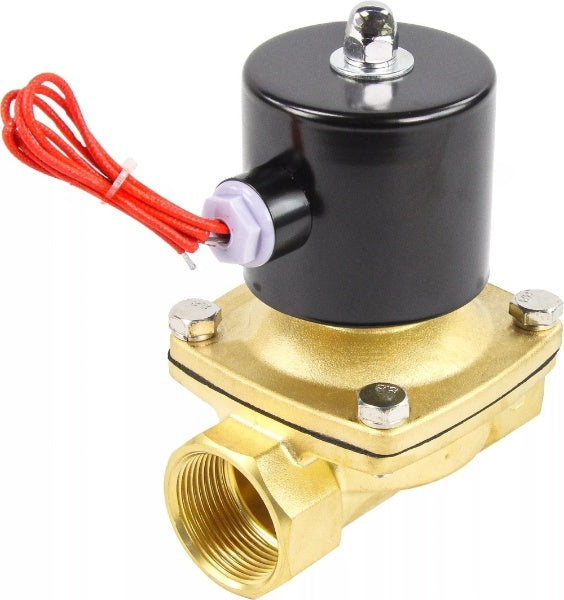

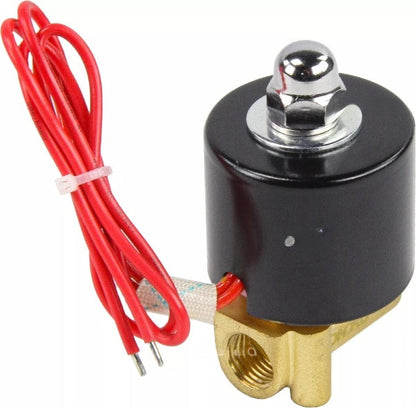

الخصائص التقنية العامة لصمامات الملف اللولبي DNOVA VS100-ET-NC-24VAC، مادة الجسم - نحاس، الختم - EPDM، مغلق عادةً، الملف - 24 فولت تيار متردد:
| „– | اسم | قيمة |
| 1 | درجة حرارة وسط العمل، °C | من -5 إلى +90 |
| 2 | وسط العمل | الماء والهواء والنفط |
| 3 | مبدأ التشغيل | التأثير المباشر |
| 4 | نوع الجهاز | مغلق عادة |
| 5 | الاتصال بخط الأنابيب | مُخيط |
| 7 | مصدر طاقة الملف، فولت | 24 تيار متردد |
| 8 | مواد الإسكان | نحاس |
| 9 | ختم | EPDM |
| 10 | درجة الحماية | IP65 |
| 11 | لزوجة وسط العمل | <20 درجة مئوية |
ب
الأبعاد والأبعاد صمامات الملف اللولبي DNOVA VS100-ET-NC-24VAC، مادة الجسم - نحاس، الختم - EPDM، مغلق عادةً، الملف - 24 فولت تيار متردد:
| DN | ب، مم | ج، مم | د، مم | الوزن، كجم |
| 6 | 30 | 75 | 40.5 | 0,33 |
| 8 | 30 | 75 | 40.5 | 0,32 |
| 10 | 57 | 110 | 66 | 0,7 |
| 15 | 57 | 110 | 66 | 0,7 |
| 20 | 57 | 115 | 70 | 0,74 |
| 25 | 73 | 122 | 99 | 1,1 |
| 32 | 90.5 | 167 | 124 | 2 |
| 40 | 90.5 | 167 | 124 | 2,2 |
| 50 | 124 | 186 | 164 | 3,1 |
رسم تخطيطي لأبعاد صمامات الملف اللولبي VS100-ET-NC-24VAC 1/8″-2″
