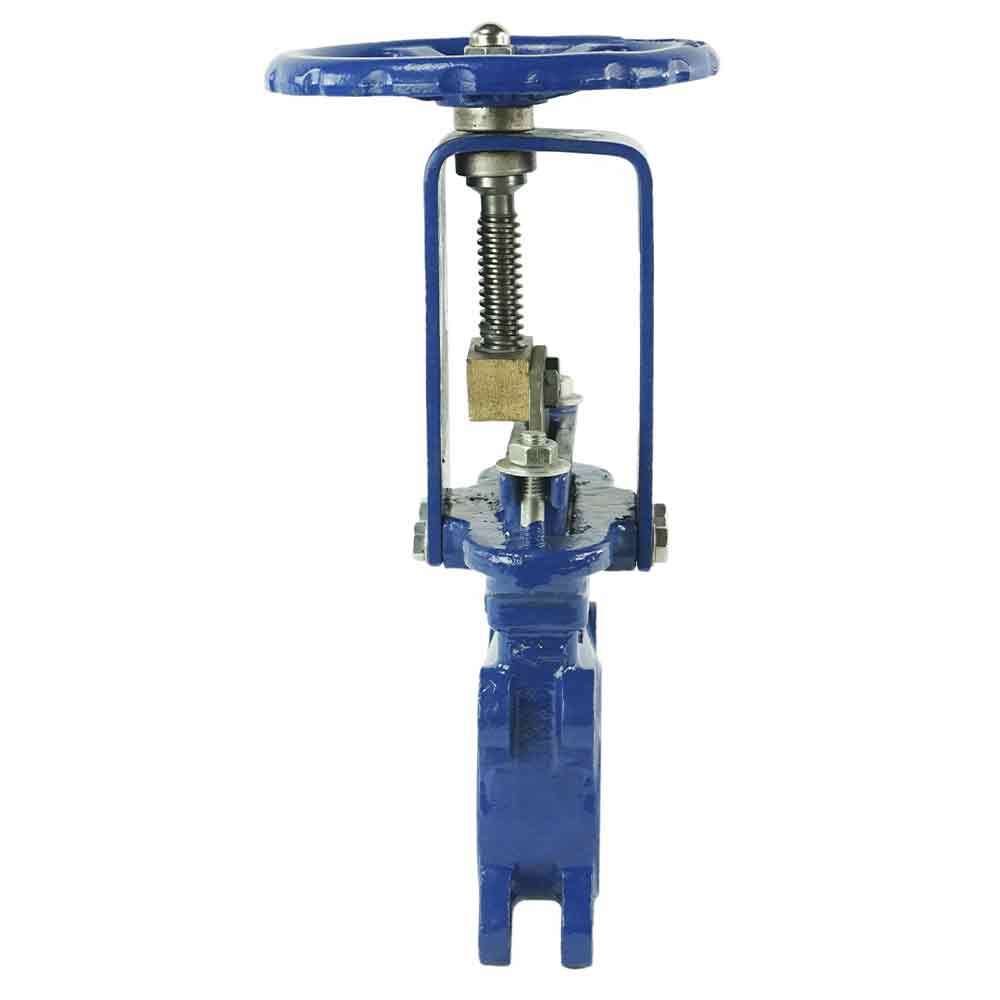

صمام بوابة سكين DNOVA GVKN3431M-1W-Fb-S مادة الجسم - فولاذ كربوني WCB، مادة السكين - فولاذ مقاوم للصدأ AISI 304، الختم - معدني، تشغيل بواسطة عجلة يد.

من $48.66 USD
من $48.66 USD
أُوكَازيُون نفذ
الضرائب متضمنة. يتم احتساب الشحن عند الخروج.
عرض التفاصيل الكاملة

وصف

صمامات بوابة الشفرة هي نوع محدد من صمامات البوابة التي تُستخدم عادة في الصناعات للتعامل مع المواد الصلبة الصعبة والمواد السائلة. سُميت بهذا الاسم بسبب شكلها، حيث تحتوي صمامات بوابة الشفرة على بوابة حادة تشبه الشفرة يمكنها قطع المواد اللزجة أو الصلبة في التدفق. تُستخدم عادة في محطات معالجة مياه الصرف الصحي، ومصانع الورق، وعمليات التعدين، وصناعات المواد الغذائية، من بين أمور أخرى. وظيفتها الأساسية هي بدء أو إيقاف التدفق أو ضبط حجمه، لكنها لا تتحكم في الضغط أو معدل التدفق.

В

В

الأبعاد العامة وأبعاد التركيب لصمام البوابة DNOVA GVKN3431M-1W-Fb-S، مادة الجسم - فولاذ WCB، مادة الشفرة - فولاذ مقاوم للصدأ AISI 304، الختم - معدني، يعمل بعجلة اليد

DN L د D1 D2 D0 N-Th d H الوزن
مم كجم
50 48 160 125 99 180 4-M16 Ø18 290 7
80 51 195 160 132 220 8-M16 Ø18 350 10
100 51 215 180 156 240 8-M16 Ø18 385 13
150 57 280 240 212 280 8-M20 Ø23 485 23
200 70 335 295 266 300 8-M20 Ø23 565 30

رسم تخطيطي للصمام DNOVA GVKN3431M-1W-Fb-S، مادة الجسم - فولاذ WCB، مادة الشفرة - فولاذ مقاوم للصدأ AISI 304، الختم - معدني، يعمل بعجلة اليد

В

В

البناء والمواد للصمام DNOVA GVKN3431M-1W-Fb-S، مادة الجسم - فولاذ WCB، مادة الشفرة - فولاذ مقاوم للصدأ AISI 304، الختم - معدني، يعمل بعجلة اليد

в„– اسم الجزء المادة
1 جسم فولاذ WCB
2 قرص الفولاذ 304
3 - 4 برغي / صمولة الفولاذ A3
5 ختم معدن
6 غدة فولاذ WCB
7 - 9 برغي / صمولة الفولاذ A3
10 الساق الفولاذ 2Cr13
11 ألواح الدعم الفولاذ A3
12 محمل ZChSnSb10-6
13 خوذة حديد زهر QT450
14 - 15 برغي / صمولة الفولاذ A3
16 برغي / صمولة حديد زهر QT450
17 - 18 برغي / صمولة الفولاذ A3
19 الدعم الفولاذ 304

رسم تخطيطي لمكونات الصمام DNOVA GVKN3431M-1W-Fb-S، مادة الجسم - فولاذ WCB، مادة الشفرة - فولاذ مقاوم للصدأ AISI 304، الختم - معدني، يعمل بعجلة اليد

تحديد

بلد المنشأ
China
مادة الجسم
Carbon steel WCB
مادة السدادة
Stainless steel AISI 304/1.4301
أقصى درجة حرارة مسموح بها
400 °C
نوع الاتصال
Compact flanged
نوع التحكم
Handwheel
نوع صمام البوابة
Knife Gate Valve
الضغط الاسمي
10 bar
نوع الختم
Metal
نوع الطلاء
Epoxy powder
