وصف

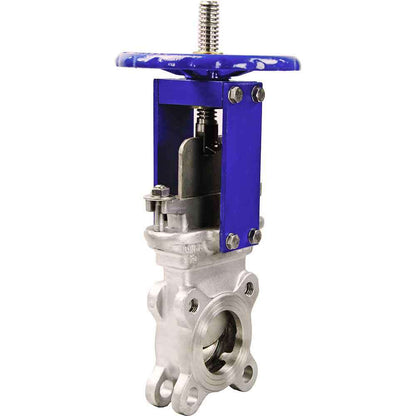

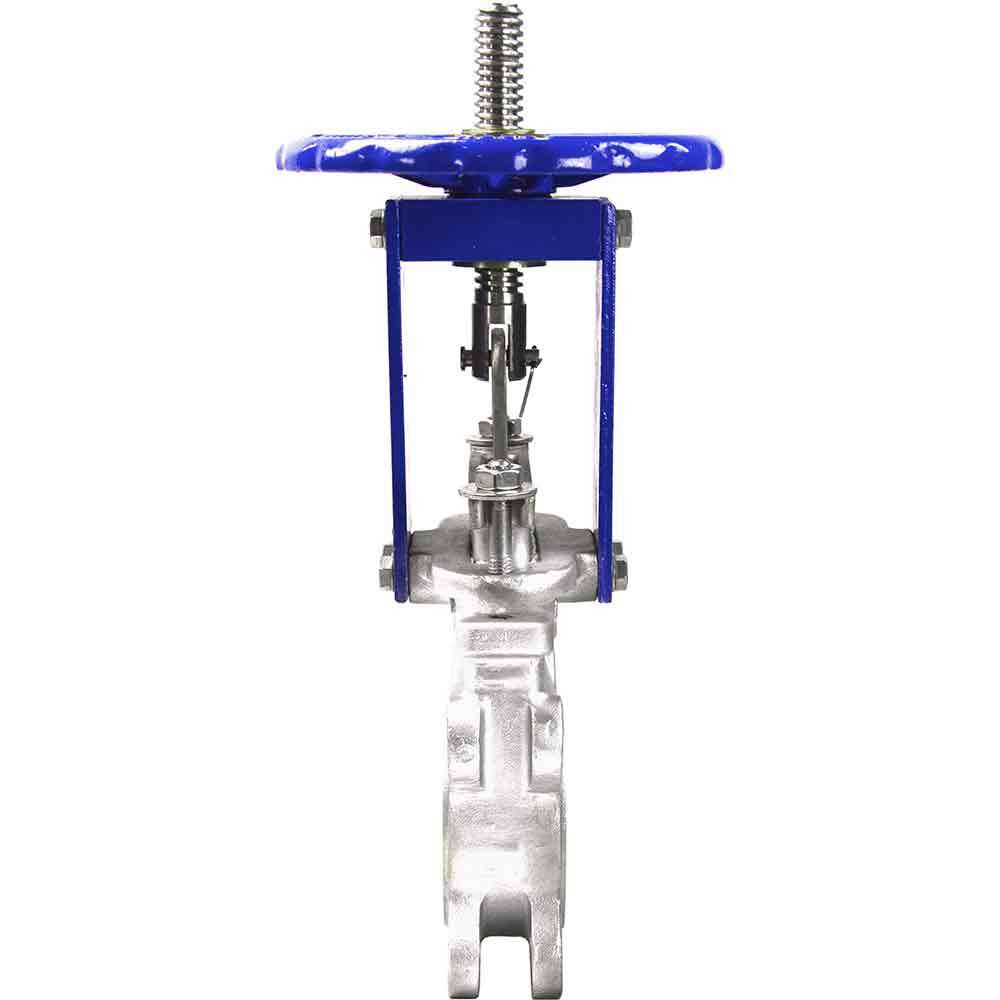

صمامات البوابة الشفرية هي نوع محدد من صمامات البوابة تُستخدم عادةً في الصناعات للتعامل مع المواد الصلبة الصعبة والمواد السائلة. سُميت بشكلها، حيث تحتوي صمامات البوابة الشفرية على بوابة حادة تشبه الشفرة يمكنها قطع المواد اللزجة أو الصلبة في التدفق. تُستخدم عادةً في محطات معالجة مياه الصرف الصحي، ومصانع الورق، وعمليات التعدين، وصناعات المواد الغذائية، من بين أمور أخرى. الوظيفة الأساسية لها هي بدء أو إيقاف التدفق أو ضبط حجمه، لكنها لا تتحكم في الضغط أو معدل التدفق.
В
В
معلمات الوزن والأبعاد لصمامات البوابة DNOVA SS316-SS316-METAL-1W-W
| DN | L | د | D1 | N - Th | الوزن، كجم |
| 50 | 48 | 160 | 125 | 4-M16 | 8 |
| 65 | 48 | 180 | 145 | 4-M16 | 11 |
| 80 | 51 | 195 | 160 | 8-M16 | 12 |
| 100 | 51 | 215 | 180 | 8-M16 | 15 |
| 125 | 57 | 245 | 210 | 8-M16 | 24 |
| 150 | 57 | 280 | 240 | 8-M20 | 35 |
| 200 | 70 | 335 | 295 | 8-M20 | 50 |
| 250 | 70 | 390 | 350 | 12-M20 | 64 |
| 300 | 76 | 440 | 400 | 12-M20 | 80 |
В
رسم أبعاد لصمامات البوابة DNOVA SS316-SS316-METAL-1W-W
В
В
مواد مكونات الصمام В DNOVA В SS316-SS316-METAL-1W-W
| в„– | اسم الجزء | المادة |
| 1 | حالة | صلب 316 |
| 2 | شيبير | صلب 316 |
| 3-4 | برغي / صمولة | صلب 304 |
| 5 | تبطين | PTFE + جرافيت |
| 6 | غدة | صلب 304 |
| 7-9 | برغي / غسالة / صمولة | صلب 304 |
| 10 | الساق | صلب 304 |
| 11 | دبوس | صلب A3 |
| 12 | دعامة رئيسية | صلب A3 |
| 13 | محمل | ZChSnSb10-6 |
| 14 | خوذة | حديد زهر GGG40 |
| 15 | ختم | صلب 304 |
В
رسم تفصيلي لصمامات البوابة DNOVA SS316-SS316-METAL-1W-W
