وصف

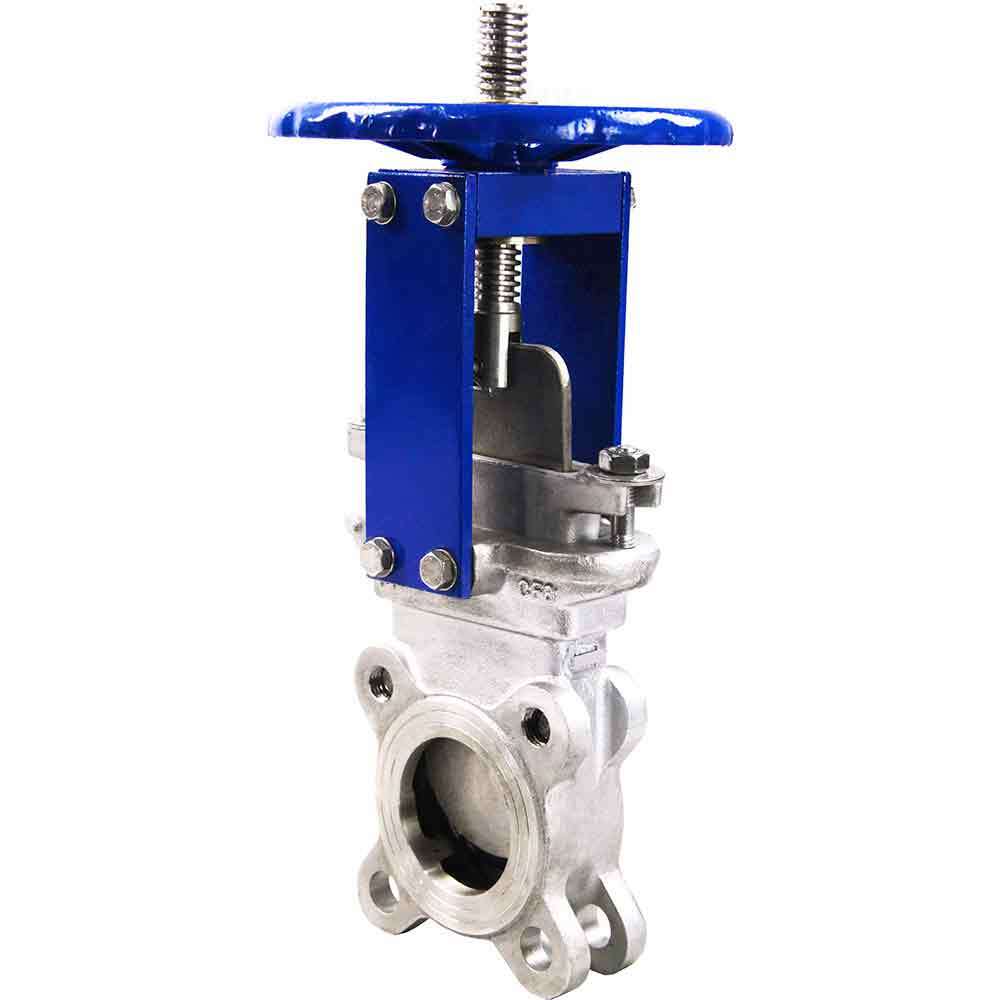

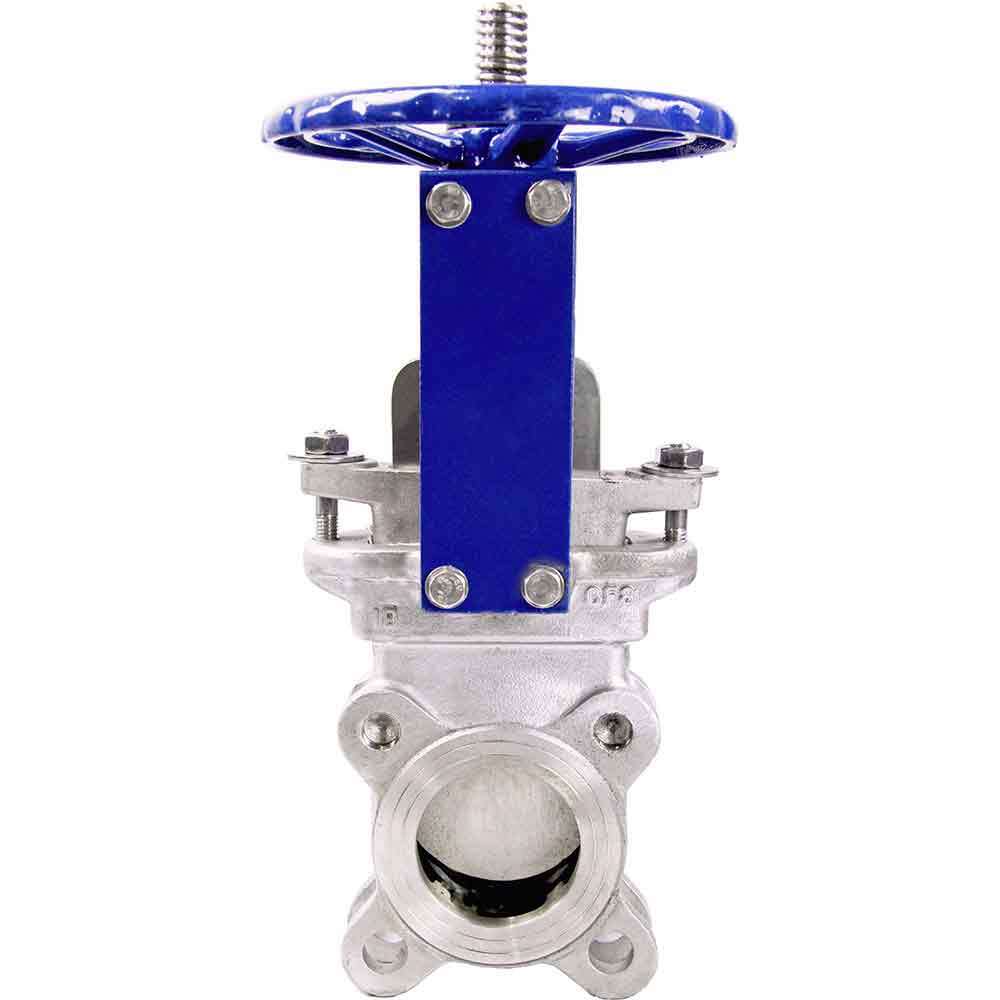

صمامات البوابة الشائكة هي نوع محدد من صمامات البوابة التي تُستخدم عادةً في الصناعات للتعامل مع المواد الصلبة الصعبة والمواد السائلة. سُميت بهذا الاسم بسبب شكلها، حيث تحتوي صمامات البوابة الشائكة على بوابة حادة تشبه السكين يمكنها قطع المواد اللزجة أو الصلبة في التدفق. تُستخدم عادةً في محطات معالجة مياه الصرف الصحي، ومصانع الورق، وعمليات التعدين، وصناعات المواد الغذائية، من بين أمور أخرى. وظيفتها الأساسية هي بدء أو إيقاف التدفق أو ضبط حجمه، لكنها لا تتحكم في الضغط أو معدل التدفق.
В
В
وزن ومعلمات الأبعاد لصمامات البوابة DNOVA SS316-SS316-EPDM-1W-W
| DN | L | د | D1 | N - Th | الوزن، كجم |
| 50 | 48 | 160 | 125 | 4-M16 | 8 |
| 65 | 48 | 180 | 145 | 4-M16 | 11 |
| 80 | 51 | 195 | 160 | 8-M16 | 12 |
| 100 | 51 | 215 | 180 | 8-M16 | 15 |
| 125 | 57 | 245 | 210 | 8-M16 | 24 |
| 150 | 57 | 280 | 240 | 8-M20 | 35 |
| 200 | 70 | 335 | 295 | 8-M20 | 50 |
| 250 | 70 | 390 | 350 | 12-M20 | 64 |
| 300 | 76 | 440 | 400 | 12-M20 | 80 |
В
رسم تخطيطي للأبعاد لصمامات البوابة DNOVA SS316-SS316-EPDM-1W-W
В
В
مواد مكونات الصمام DN.ru SS316-SS316-EPDM-1W-W
| в„– | اسم الجزء | المادة |
| 1 | حالة | صلب 316 |
| 2 | شيبير | صلب 316 |
| 3-4 | برغي / صمولة | صلب 304 |
| 5 | تبطين | PTFE + جرافيت |
| 6 | غدة | صلب 304 |
| 7-9 | برغي / غسالة / صمولة | صلب 304 |
| 10 | الساق | صلب 304 |
| 11 | دبوس | صلب A3 |
| 12 | دعامة رئيسية | صلب A3 |
| 13 | محمل | ZChSnSb10-6 |
| 14 | خوذة | حديد زهر GGG40 |
| 15 | ختم | EPDM |
В
رسم تفصيلي لصمامات البوابة DNOVA SS316-SS316-EPDM-1W-W
