Parts
How it works

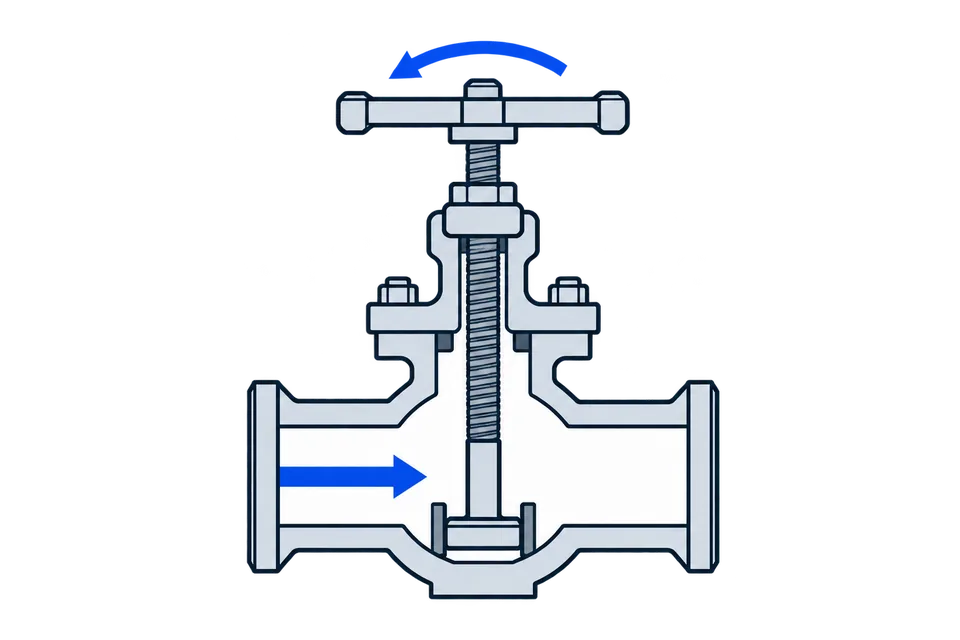

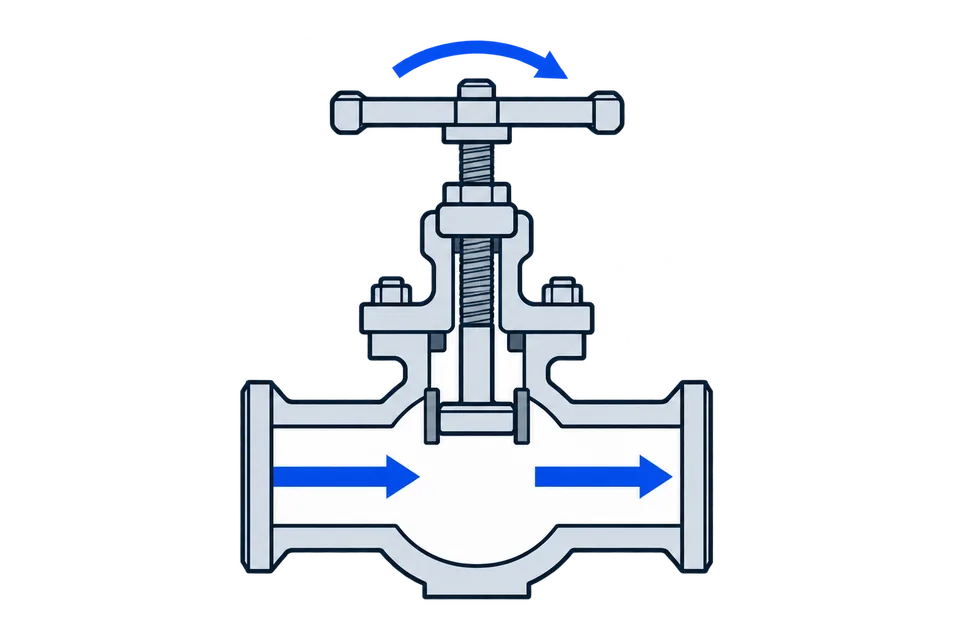

Multi-turn handwheel
The number that matters
Max. medium temperature
110درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
صُمم صمام البوابة ليُركّب على خط الأنابيب كجهاز إغلاق، ويُنظّم تدفق المواد في أنظمة إمداد المياه (باستثناء أنظمة إمداد مياه الشرب) والصناعات الكيميائية. يعتمد مبدأ تشغيل صمام البوابة على تحريك البوابة (السكين) بشكل عمودي على تدفق المواد. يتوقف التدفق عند انسداد قطر التجويف الاسمي لخط الأنابيب تمامًا، ويُعدّل عند انسداده جزئيًا.
ب
صمامات البوابة ذات السكين DNOVA GVKR1331N-2W-Fb-S، مادة الجسم - الحديد الزهر GGG40، مادة السكين - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، عجلة يدوية:
| DN | ل، مم | د، مم | D1، مم | D2، مم | D0، مم | H1، مم | ت، مم | د، مم | في—ج | ا | ن-ث، مم |
| 65 | 48 | 185 | 145 | 118 | 200 | 330 | 12 | 18 | 2 | 2 | 4-M16 |
| 80 | 51 | 200 | 160 | 132 | 200 | 385 | 12 | 18 | 2 | 6 | 8-M16 |
| 100 | 51 | 220 | 180 | 156 | 240 | 378 | 12 | 18 | 2 | 6 | 8-M16 |
| 125 | 57 | 250 | 210 | 184 | 260 | 428 | 12 | 18 | 2 | 6 | 8-M16 |
| 150 | 57 | 285 | 240 | 211 | 280 | 490 | 14 | 23 | 2 | 6 | 8-M20 |
| 200 | 70 | 340 | 295 | 266 | 300 | 588 | 16 | 23 | 2 | 6 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 320 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
| 300 | 76 | 445 | 400 | 370 | 350 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
ب
المواد صمامات بوابة السكين DNOVA GVKR1331N-2W-Fb-S، مادة الجسم - الحديد الزهر GGG40، مادة السكين - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، عجلة اليد:
| „– | اسم القطعة | مادة |
| 1 | جسم | الحديد الزهر GGG40 |
| 2 | ختم المقعد | إن بي آر |
| 3 | شيبر | الفولاذ المقاوم للصدأ SS304 |
| 4 | ختم الدليل | مادة البولي تترافلوروإيثيلين |
| 5 | التعبئة والتغليف | مادة البولي تترافلوروإيثيلين |
| 6 | غدة | فولاذ WCB |
| 7 | دبوس | الفولاذ 45 |
| 8 | تشاك | فولاذ WCB |
| 9 | عصا | فولاذ 2Cr13 |
| 10 | رف | فولاذ Q235 |
| 11 | لوحة أعلى الرف | حديد الزهر HT200 |
| 12 | المحمل | فولاذ GCr15 |
| 13 | بندق | فولاذ GCr15 |
| 14 | غطاء | الفولاذ Q235 |
| 15 | عجلة يدوية | حديد الزهر GGG40 |
ب
- Body material
- الحديد الزهر GGG40
- Stopper Material
- الفولاذ المقاوم للصدأ AISI 304
- Maximum allowable temperature
- 110 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- عجلة يدوية
- Gate valve type
- صمام بوابة السكين
- Nominal pressure
- 10 بار
- Type of seal
- إن بي آر
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
