وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DA-XXX والمحركات الدوارة الهوائية مع زنبرك العودة PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الصمامات الهوائية لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
ب
ب
ب

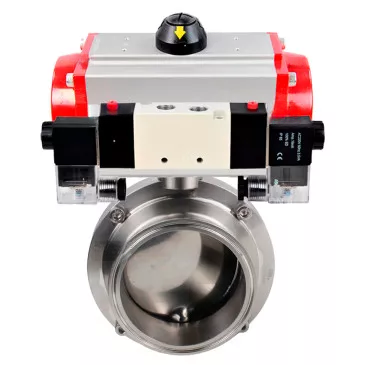

الخصائص التقنية لصمامات الفراشة DNOVA WBV3131S-2W-WH المصنوعة من الفولاذ المقاوم للصدأ بدرجة الغذاء 304، الختم - السيليكون، مع المحرك الهوائي DNOVA PA-SA-XXX والموزع الهوائي DNOVA 4V320-08 220 فولت:
|
مميزة |
قيمة |
|
نوع الصمام |
قرص دوار |
|
القطر |
15–100 ملم |
|
الضغط الاسمي |
10 بار |
|
درجة حرارة وسط العمل |
من -50 إلى +180 درجة مئوية |
|
طلب |
صناعة الأغذية |
|
نوع الاتصال |
للحام |
|
نوع التحكم |
مشغل هوائي |
|
فئة الضيق |
أ |
|
ضمان |
12 شهرًا |
البيانات الفنية للمحركات الدوارة الهوائية ذات نوابض العودة DNOVA PA-SA-XXX:
|
مميزة |
قيمة |
|
نوع المحرك الهوائي |
مع نوابض العودة |
|
عزم المحرك |
14–30 نيوتن متر |
|
الضغط الاسمي |
12 بار |
|
ضغط التشغيل |
2...8 بار |
|
أقصى قطر للجسيمات |
أقل من 30 ميكرومتر |
|
وسط العمل |
الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
|
نطاق التعديل |
±5 درجة للدوران عند 0 درجة و90 درجة |
|
إمداد الهواء |
G1/4" |
|
درجة حرارة وسط العمل |
من -20 إلى +80 درجة مئوية |
ب
ب
الخصائص التقنية للصمامات الهوائية DNOVA 4V320-08 220V:
| صفات | قيمة |
| نموذج صمام هوائي | 4V320-08 220 فولت |
| جهد الإمداد | 220 فولت |
| نوع الصمام الهوائي | بكرة |
| الضغط الاسمي | 12 بار |
| ضغط العمل | 1.5...8 بار |
| درجة الحرارة المحيطة | من -5 إلى +50 درجة مئوية |
| وسط العمل | هواء نقي (دقة التنقية 40 ميكرومتر) |
| تردد الاستجابة | 5 دورات/ثانية |
| فئة الحماية | IP65 |
| يتحكم | كهرومغناطيسي ثنائي الاتجاه |
| مادة الجسم | سبائك الألومنيوم والبوليمر التقني |
| وقت الاستجابة | 0.05 ثانية |
| قطر قنوات العمل | 1/4 بوصة |
ب
الأحجام الكلية والتركيبية لصمامات الفراشة DNOVA WBV3131S-2W-WH المصنوعة من الفولاذ المقاوم للصدأ بدرجة الغذاء 304، الختم - السيليكون، مع المحرك الهوائي DNOVA PA-SA-XXX والموزع الهوائي DNOVA 4V320-08 220 فولت:
| القطر | د، مم | ت، مم | د1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8 × 8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8 × 8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10 × 10 |
| DN65 | 70 | 2.0 | 124 | 56 | 113 | 144 | 10 × 10 |
| DN80 | 85 | 2.0 | 139 | 60 | 123.5 | 160 | 10 × 10 |
| DN100 | 104 | 2.0 | 159 | 64 | 133.5 | 160 | 10 × 10 |
ب
ب
أبعاد وأحجام تركيب المحركات الهوائية الدوارة DNOVA مع نوابض العودة PA-SA-XXX:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | ج، مم | م، مم | ن، مم | أوه، مم | ب، مم |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
ب
ب
الأحجام الكلية والتركيبية للصمامات الهوائية DNOVA 4V320-08 220V:
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| همم | 82.4 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 83.4 |
| ب، مم | 22 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
ب
مواد صمامات الفراشة DNOVA WBV3131S-2W-WH من الفولاذ المقاوم للصدأ بدرجة الغذاء 304، الختم - السيليكون، مع المحرك الهوائي DNOVA PA-SA-XXX والموزع الهوائي DNOVA 4V320-08 220 فولت:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | وحدة دوارة | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
تصنيع المحركات الهوائية الدوارة DNOVA مع نوابض العودة PA-SA-XXX:
|
„– |
اسم |
كمية |
مادة |
طلاء |
|
1 |
جسم |
1 |
الألومنيوم المبثوق |
مؤكسد صلب |
|
2 |
المقابس الجانبية |
2 |
الألمنيوم المصبوب |
- |
|
3 |
معدات |
1 |
الفولاذ المقاوم للصدأ |
مطلي بالنيكل |
|
4 |
مكبس |
2 |
الفولاذ/الألومنيوم |
الأكسدة/المجلفن |
|
5 |
المقابس |
8 |
الفولاذ المقاوم للصدأ |
- |
|
6 |
حلقة المكبس |
2 |
إن بي آر |
- |
|
7 |
الينابيع |
0–12 |
فولاذ زنبركي |
طلاء الإيبوكسي |
|
8 |
محمل المكبس |
2 |
البلاستيك الهندسي |
- |
|
9 |
حلقة المكبس |
2 |
إن بي آر |
- |
|
10 |
سدادة |
2 |
إن بي آر |
- |
|
11 |
حلقة الدفع |
2 |
البلاستيك الهندسي |
- |
|
12 |
جرس |
1 |
البلاستيك الهندسي |
- |
|
13 |
غسالة |
1 |
الفولاذ المقاوم للصدأ |
- |
|
14 |
مشبك الربيع |
2 |
الفولاذ المقاوم للصدأ |
- |
|
15 |
مؤشر |
1 |
بلاستيك |
- |
|
16 |
جسم المؤشر |
1 |
بلاستيك |
- |
|
17 |
المحمل |
1 |
البلاستيك الهندسي |
- |
|
18 |
كاميرا |
1 |
فُولاَذ |
الأكسدة/الفولاذ المجلفن |
|
19 |
المحمل |
1 |
إن بي آر |
- |
|
20 |
المحمل |
1 |
البلاستيك الهندسي |
- |
|
21 |
المحمل |
1 |
البلاستيك الهندسي |
- |
|
22 |
حلقة الختم |
2 |
إن بي آر |
- |
|
23 |
حلقة الختم |
2 |
إن بي آر |
- |
|
24 |
المحمل |
2 |
الفولاذ المقاوم للصدأ |
- |
|
25 |
صامولة الضبط |
2 |
الفولاذ المقاوم للصدأ |
- |
|
26 |
برغي التعديل |
2 |
الفولاذ المقاوم للصدأ |
- |
|
27 |
جلبة |
2 |
الألومنيوم |
- |
ب
