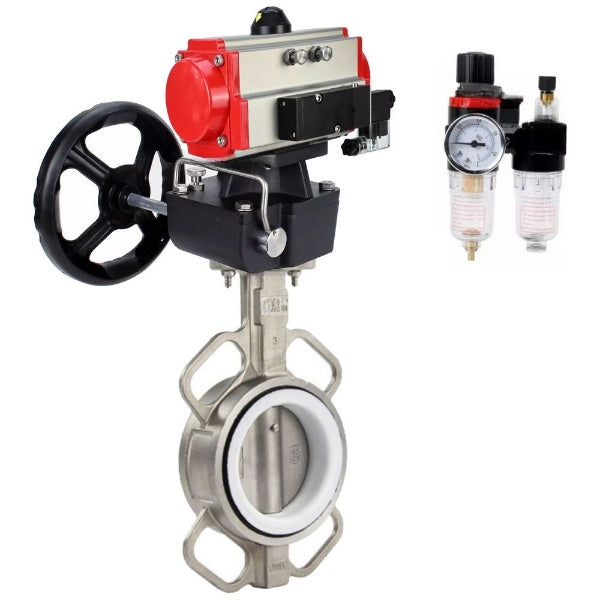

صمامات الفراشة DNOVA WBV3232P-2W-Fb-H مخصصة للاستخدام كصمامات إغلاق أو تحكم للتحكم في التدفق في أنظمة إمداد الحرارة وإمدادات المياه وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.

يستخدم الموزع الهوائي DNOVA 4V320-08 220V لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.

يتيح نظام التحكم اليدوي DNOVA MON المزود بترس دودي وترس تخفيض HDM ضبط الوضع المطلوب لعنصر الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ذات الربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري لنظام التحكم اليدوي إلى توفير الحل الأمثل والأكثر فعالية لجميع مهام التحكم اليدوي.

صُممت وحدة تحضير الهواء AFC2000 لتنظيف الهواء المضغوط من رطوبة القطرات والجسيمات الصلبة، وإزالة المكثفات، والحفاظ على الضغط تلقائيًا عند مستوى محدد، وتزويد عناصر النظام الهوائي بزيت التشحيم من الخزان، بمعدل تدفق يتراوح بين 500 و10000 لتر/دقيقة. يضيف جهاز التشحيم (بخاخ الزيت) زيتًا بلزوجة 32 مم²/ثانية (cSt) عند درجة حرارة 40 درجة مئوية إلى النظام الهوائي، وذلك لتعزيز تزييت مكونات التحكم - الأسطوانات الهوائية والموزعات الهوائية.

ب

ب

المعايير الفنية لصمامات الفراشة DNOVA WBV3232P-2W-Fb-H PN16، موزع هوائي 4V320-08 220 فولت، تحكم يدوي MON، AFC2000 ATU:

اسم	معنى
الضغط الاسمي PN، بار	16
درجة حرارة بيئة العمل، درجة مئوية	من -29 إلى 180
الاتصال بخط الأنابيب	شفة متداخلة
نوع الغالق	قرص دوار
نوع التحكم	محرك هوائي

ب

ب

رسم تخطيطي لصمامات الفراشة DNOVA WBV3232P-2W-Fb-H مع موزع هوائي 4V320-08 220 فولت، احتياطي يدوي MON، AFC2000 ATU

ب

ب

أبعاد وأحجام صمامات الفراشة DNOVA WBV3232P-2W-Fb-H مع موزع هوائي 4V320-08 220 فولت، تجاوز يدوي MON، AFC2000 ATU:

DN، مم	ل، مم	د، مم	همم	ف، مم	ل1، مم	هـ، مم	X، مم	ي، مم
40	33	71	166	135	216	133	88	162
50	45	73	238	135	216	133	88	162
65	48	85	264	135	216	133	88	162
80	49	100	276	135	216	133	88	162
100	55	131	314	160	279	180	88	162
125	58	155	340	160	279	180	88	162
150	59	184	365	193	308	180	88	162
200	64	234	437	210	405	195	88	162
250	70	288	495	210	405	195	88	162
300	80	340	579	237	465	195	88	162

ب

رسم تخطيطي لأجزاء ومواد صمامات الفراشة DNOVA WBV3232E-2W-Fb-H

ب

جدول أجزاء ومواد صمامات الفراشة DNOVA WBV3232E-2W-Fb-H:

لا.	اسم	مادة
1	إطار	الفولاذ المقاوم للصدأ AISI316L (03x17H14M3)
2	صفعة	مادة البولي تترافلوروإيثيلين
3، 4، 5	قرص، قضيب، مسمار	الفولاذ AISI316L (03x17H14M3)
6	كم	مادة البولي تترافلوروإيثيلين
7	حلقة الختم	نتريل NBR
8	طبق	الفولاذ الكربوني

ب

المعايير الفنية للموزع الهوائي DNOVA 4V320-08 220V

اسم	معنى
نوع الموزع الهوائي	صمام البكرة
نموذج الموزع الهوائي	4V320-08 220 فولت
ضغط العمل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
تردد الاستجابة، دورات/ثانية	5

ب

ب

رسم تخطيطي للنسخ الاحتياطي اليدوي DNOVA MON

ب

المعايير الفنية للنسخ الاحتياطي اليدوي DNOVA MON:

اسم	معنى
طريقة التثبيت	أفقي/رأسي
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

ب

ب

رسم تخطيطي لأجزاء ومواد النسخ الاحتياطي اليدوي DNOVA MON

ب

ب

جدول أجزاء ومواد النسخ الاحتياطي اليدوي DNOVA MON:

ب

ب

المعلمات الرئيسية لوحدة تحضير الهواء DNOVA AFC2000

ضغط العمل، بار	8
أقصى ضغط، بار	10
نطاق الضغط القابل للتعديل، بار	0.5 غرام · 9
ضغط التدمير، بار	15
اتصال الهواء	1/4 بوصة
درجة حرارة التشغيل، درجة مئوية	من -5 إلى +60
حجم الجسيمات المفلترة، ميكرومتر	40
لزوجة الزيت	ISO VG 32
الوزن، كجم	0.395
تكوين الطقم	فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل
