وصف

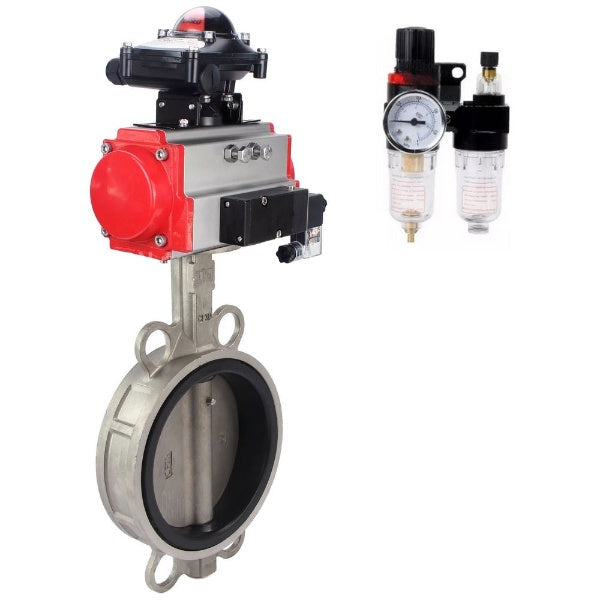

تم تصميم صمامات الفراشة DNOVA WBV3232E-2W-Fb-H للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
يتم استخدام صمام الهواء المضغوط DNOVA 4V320-08 220V لتغيير الاتجاه وبدء وإيقاف تدفقات الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
صُممت وحدة معالجة الهواء AFC2000 لتنظيف الهواء المضغوط من الرطوبة المتساقطة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى مُحدد مسبقًا، وتزويد عناصر النظام الهوائي بزيت التشحيم من الخزان في تدفق الهواء المضغوط، بمعدل تدفق يتراوح بين 500 و10000 لتر/دقيقة. يُضيف جهاز التشحيم زيتًا بلزوجة 32 مم²/ثانية (cSt) عند درجة حرارة 40 درجة مئوية إلى النظام الهوائي، وذلك لتعزيز تزييت مكونات التحكم، مثل الأسطوانات الهوائية والصمامات الهوائية.
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV3232E-2W-Fb-H
| DN | ل | د | ح | ف | ل1 | إكس | ي |
| 40 | 33 | 71 | 166 | 98 | 153 | 88 | 162 |
| 50 | 45 | 73 | 238 | 115 | 174 | 88 | 162 |
| 65 | 48 | 85 | 264 | 115 | 174 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 88 | 162 |
| 100 | 55 | 131 | 314 | 135 | 216 | 88 | 162 |
| 125 | 58 | 155 | 340 | 135 | 216 | 88 | 162 |
| 150 | 59 | 184 | 365 | 160 | 279 | 88 | 162 |
| 200 | 64 | 234 | 437 | 193 | 308 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 88 | 162 |
| 300 | 80 | 340 | 579 | 210 | 405 | 88 | 162 |
رسم تخطيطي لبوابات القرص الدوار DNOVA WBV3232E-2W-Fb-H
ب
ب
جدول الأجزاء والمواد لصمامات الفراشة DNOVA WBV3232E-2W-Fb-H
| „– | اسم | مادة |
| 1 | قضية | الفولاذ المقاوم للصدأ AISI316L (03X17H14M3) |
| 2 | صفعة | EPDM |
| 3، 4، 5 | القرص، القضيب، الدبوس | الفولاذ AISI316L (03x17H14M3) |
| 6 | جلبة | مادة البولي تترافلوروإيثيلين |
| 7 | حلقة O | نتريل NBR |
| 8 | طبق | الفولاذ الكربوني |
المعايير الفنية للصمام الهوائي DNOVA 4V320-08 220V
| اسم | دلالة |
| نوع الصمام الهوائي | صمام منزلق |
| نموذج صمام هوائي | 4V320-08 220 فولت |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| تردد الاستجابة، دورة/ثانية | 5 |
المعلمات الرئيسية لوحدة معالجة الهواء DNOVA AFC2000
| ضغط العمل، بار | 8 |
| أقصى ضغط، بار | 10 |
| نطاق الضغط القابل للتعديل، بار | 0,5 غرام · 9 |
| ضغط الكسر، بار | 15 |
| اتصال الهواء | 1/4 بوصة |
| درجة حرارة التشغيل، درجة مئوية | من -5 إلى +60 |
| حجم الجسيمات المفلترة، ميكرومتر | 40 |
| لزوجة الزيت | ISO VG 32 |
| الوزن، كجم | 0,395 |
| تكوين المجموعة | فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل |
رسم تخطيطي لـ ATU DNOVA AFC2000
ب
ب
المعايير الفنية لوحدة مفتاح الحد DNOVA APL-210N
| اسم | دلالة |
| نموذج وحدة مفتاح الحد | APL-210N |
| عمر الخدمة، سنوات | 10 |
ب
ب
جدول أجزاء ومواد وحدة مفتاح الحد DNOVA APL-210N
| „– | اسم | مادة |
| 1 | قضية | الألومنيوم المصبوب |
| 2 | غطاء المؤشر | بلاستيك بوليستر |
| 3 | مؤشر ثلاثي الأبعاد | ABC - البلاستيك |
| 4 | كاميرا | بلاستيك بوليستر |
| 5 | ربيع | الفولاذ المقاوم للصدأ |
| 6 | براغي | الفولاذ المقاوم للصدأ |
| 7 | حلقات الختم | إن بي آر |
| 8 | جلبة | برونزي |
| 9 | محطة أرضية | الفولاذ المقاوم للصدأ |
| 10 | رمح | الفولاذ المقاوم للصدأ |
ب
ب
مخطط الأسلاك لوحدة مفتاح الحد DNOVA APL-210N
