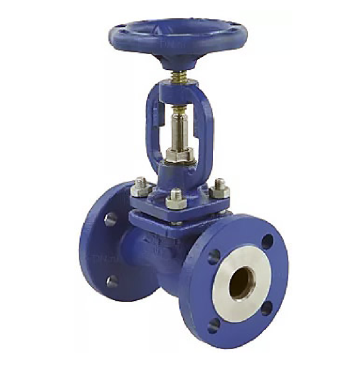

صمام إيقاف المنفاخ DNOVA VS2130M-FS PSI580، ذو شفة، مادة الهيكل - فولاذ GS-C25، الختم - PTFE، عجلة القيادة
لم نتمكن من تحميل توفر الاستلام

محتوى قابل للطي
وصف
صمام إيقاف المنفاخ DNOVA مصمم للتركيب كجهاز إغلاق في خطوط الأنابيب. مبدأ التشغيل: عند دوران دولاب الموازنة مع عقارب الساعة أو عكسها، تنتقل الحركة الدورانية إلى المغزل، وتقوم البكرة المتصلة به بإغلاق أو فتح فتحة المرور في الغلاف. تحذير: يُحظر استخدام صمامات الإغلاق كصمامات تحكم.
ب
ب
الأبعاد الكلية والتركيبية لصمامات إغلاق المنفاخ DNOVA VS2130M-FS PSI580، ذات حواف، ذات حواف، مادة الهيكل - فولاذ GS-C25، الختم - PTFE، عجلة القيادة
نموذج | DN |
ل | د2 | د1 | د | ب | ف | ح | و | ن | غ˜ | وزن، كجم |
DN15 | 15 | 130 | 45 | 65 | 95 | 16 | 2 | 197 | 140 | 4 | 14 | 4 |
DN20 | 20 | 150 | 58 | 75 | 105 | 16 | 2 | 197 | 140 | 4 | 14 | 5 |
DN25 | 25 | 160 | 68 | 85 | 115 | 18 | 2 | 205 | 140 | 4 | 14 | 6 |
DN32 | 32 | 180 | 78 | 100 | 140 | 18 | 2 | 208 | 140 | 4 | 18 | 8 |
DN40 | 40 | 200 | 88 | 110 | 150 | 18 | 3 | 231 | 160 | 4 | 18 | 9 |
DN50 | 50 | 230 | 102 | 125 | 165 | 18 | 3 | 233 | 180 | 4 | 18 | 12 |
DN65 | 65 | 290 | 122 | 145 | 185 | 22 | 3 | 254 | 200 | 8 | 18 | 17 |
DN80 | 80 | 310 | 138 | 160 | 200 | 24 | 3 | 277 | 220 | 8 | 18 | 22 |
DN100 | 100 | 350 | 162 | 190 | 235 | 24 | 3 | 365 | 250 | 8 | 22 | 35 |

رسم تخطيطي لأبعاد صمامات إغلاق المنفاخ DNOVA VS2130M-FS PSI580، ذات حواف، ذات حواف، مادة الهيكل - فولاذ GS-C25، مانع تسرب - PTFE، عجلة قيادة
ب
ب
مواد صمامات إغلاق المنفاخ DNOVA VS2130M-FS PSI580، ذات حواف، ذات حواف، مادة الهيكل - فولاذ GS-C25، الختم - PTFE، عجلة القيادة
„– | اسم | مادة |
1 | قضية | فولاذВ GS-C25 |
2 | القرص | فولاذВ X10Cr13 |
3 | دبوس كوتر | فولاذВ X10Cr13 |
4 | منفاخ | فولاذ SS304 |
5 | وضع معقد | الفولاذ SS304 + الجرافيت |
6 | دبوس الشعر | فولاذВ A193 B7 |
7 | بندق | فولاذВ A194 2H |
8 | غلاف | فولاذВ GS-C25 |
9 | جلبة | الجرافيت |
10 | غدة | علوم الحاسب الآلي |
11 | دبوس | فولاذВ 13Cr |
12 | مرشد | علوم الحاسب الآلي |
13 | ينبع | فولاذВ 13Cr |
14 | صمولة القضيب | برونز الألومنيوم |
15 | خوذة | KTH330-08 |
16 | صامولة القفل | فولاذВ A194 2H |
