تُستخدم صمامات الكرة كصمامات إغلاق في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون أن تُلحق الضرر بمواد الصمام.
يتم إيقاف تدفق العمل بواسطة عنصر قفل، وهو عبارة عن كرة ذات ثقب أسطواني. يقوم المقبض المُثبّت على الجسم بتدوير الكرة حول المحور. ولإيقاف التدفق تمامًا، يكفي تدويره بزاوية 90 درجة.
صُممت المحركات الكهربائية ربع دورة للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بعنصر إغلاق ربع دورة. تُستخدم هذه المحركات في قطاعات مختلفة من الاقتصاد الوطني: في صناعات الغاز والنفط والمعادن والأغذية، وفي الإسكان والخدمات المجتمعية، وغيرها.
ب
ب

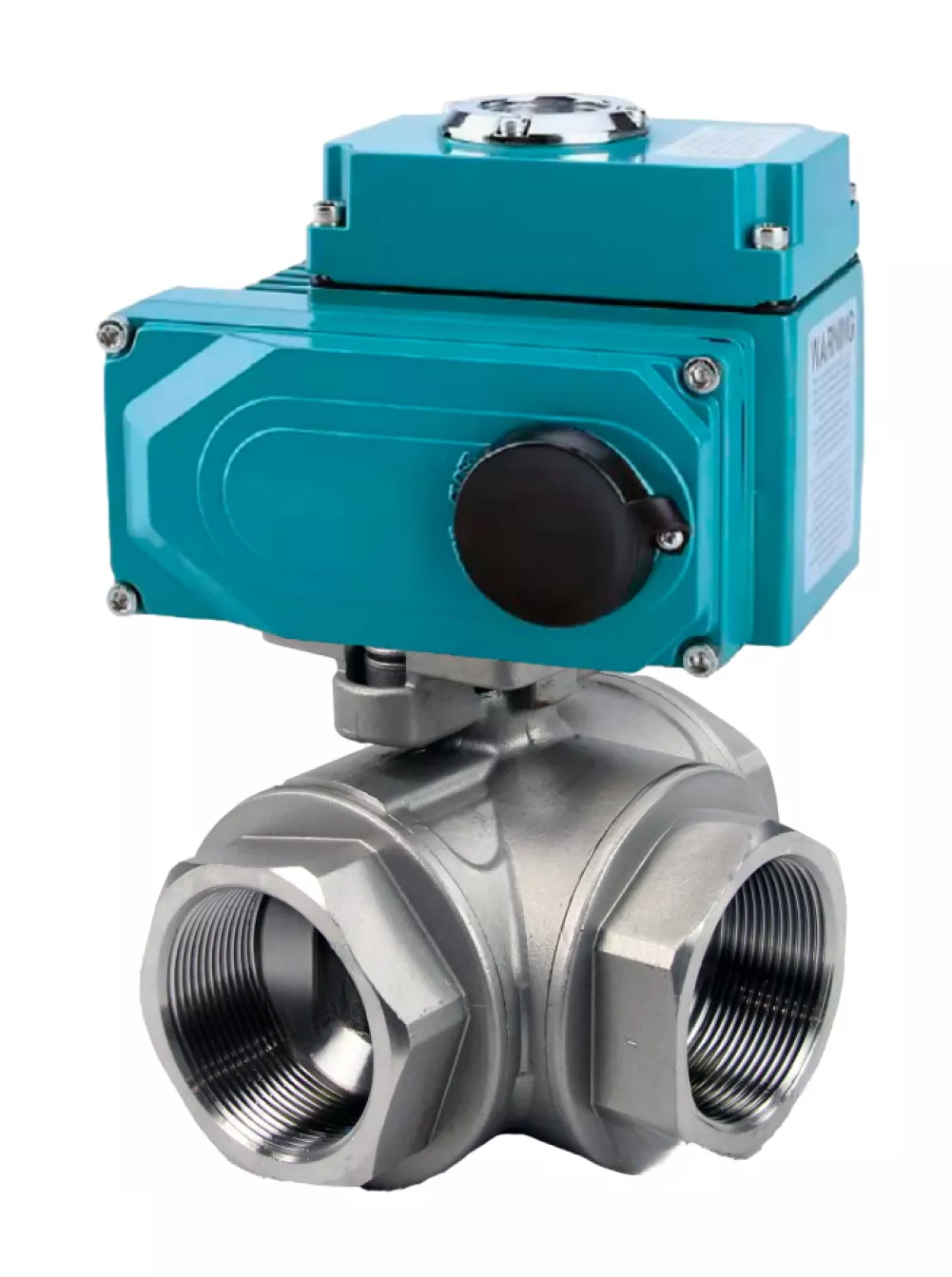

الخصائص التقنية لصمامات الكرة DNOVA BV3232P(4pc)-SP-3L-T-ISO-H، ذات تجويف قياسي ثلاثي الاتجاهات على شكل حرف L، ملولبة، هيكل من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع محرك كهربائي 1/4 دورة QT-N-020EM- O1-380VAC-U1 380V HARK
| القطر الاسمي DN، مم | 15 - 100 |
| الضغط الاسمي PN، بار | 40 / 16 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +210 |
| بيئة العمل | الماء والبخار ومنتجات البترول وغيرها من الوسائط السائلة أو الغازية المحايدة للمواد المستخدمة |
| الاتصال بخط الأنابيب | ذو حواف |
| تمرير الكرة | كامل الثقب بدون انقباض |
| مادة الجسم | ASTM CF8M (نظير الفولاذ AISI 316) |
| العمر الافتراضي المقدر للرافعة (عدد دورات الفتح/الإغلاق) | 40,000 |
ب
ب
مخطط أبعاد وأحجام صمامات الكرة DNOVA BV3232P(4pc)-SP-3L-T-ISO-H، ذات تجويف قياسي ثلاثي الاتجاهات على شكل حرف L، ملولب، هيكل من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع محرك كهربائي 1/4 دورة QT-N-020EM- O1-380VAC-U1 380V HARK
ب
أبعاد وأحجام صمامات الكرة DNOVA BV3232P(4pc)-SP-3L-T-ISO-H، ذات تجويف قياسي ثلاثي الاتجاهات على شكل حرف L، ملولبة، هيكل من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع محرك كهربائي 1/4 دورة QT-N-020EM- O1-380VAC-U1 380V HARK
| DN |
نموذج الدفع الكهربائي |
الأبعاد، مم | ||||
| د | ل | ي | ||||
| 10 | كيو تي-إن-020إي إم تي | 10 | 71 | 241.8 | ||
| 15 | 15 | 71 | 241.8 | |||
| 20 | 20 | 82 | 241.8 | |||
| 25 | 25 | 98 | 241.8 | |||
| 32 | 32 | 118 | 241.8 | |||
| 40 | 40 | 122 | 241.8 | |||
| 50 | 50 | 150 | 241.8 | |||
| 65 | 65 | 178 | 241.8 | |||
| 80 | 80 | 202 | 241.8 | |||
| 100 | 100 | 231 | 241.8 | |||
ب
ب
ب
مواد أجزاء صمامات الكرة DNOVA BV3232P(4pc)-SP-3L-T-ISO-H، ثقب قياسي ثلاثي الاتجاهات على شكل حرف L، ملولب، جسم من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع محرك كهربائي 1/4 دورة QT-N-020EM- O1-380VAC-U1 380V HARK
| رقم الصنف | اسم القطعة | مادة | كمية |
| 1 | غطاء | SS316 | 3 |
| 2 | حلقات السرج | رخصة القيادة الشخصية | 4 |
| 3 | وضع الاتصال | PTFE/RPTFE | 3 |
| 4 | غسالة الدفع | PTFE/RPTFE | 1 |
| 5 | ختم | PTFE/RPTFE | 1 |
| 6 | مخزون | SS304/SS316 | 1 |
| 7 | ختم | SS304 | 1 |
| 8 | أفسد | SS304 | 2 |
| 9 | صمام الكرة | SS304/SS316 | 1 |
| 10 | إطار | SS316 | 1 |
ب
ب
صورة للمحركات الكهربائية DNOVA QT-N-xEMT-O1-x-UHL1 مع الحماية الحرارية والسخان
ب
محركات كهربائية تقنية DNOVA QT2-N-xEM-O1-x-U1m
| نوع المحرك الكهربائي | ربع دورة |
| نوع المحرك | غير متزامن |
| زاوية الدوران، درجة | 90В±5 |
| مادة الجسم | سبائك الألومنيوم، مسحوق الإيبوكسي المغلفة |
| مادة العمود | سبائك الفولاذ |
| جهد الإمداد | 380 فولت/تيار متردد، 50 هرتز |
| مدخل الكابل | الغدة 2xM18 |
| نوع الاتصال | ايزو 5211 |
| جهاز القفل الذاتي | دودة ذاتية القفل وتروس دودة |
| إيقاف التشغيل التلقائي في الأوضاع المفتوحة والمغلقة والمزدحمة |
2 مفاتيح حدية + 2 مفاتيح إضافية (اتصال جاف)؛ |
| الحماية الحرارية |
قم بالتشغيل عند 120 درجة مئوية ± 5 درجة مئوية؛ إيقاف التشغيل عند 97 درجة مئوية ± 5 درجات مئوية |
| الحد الميكانيكي لدوران عمود الإخراج | 2 سدادات خارجية قابلة للتعديل |
| فئة حماية الإسكان | IP67 |
| مستوى الضوضاء، ديسيبل | ¤ 50 |
| قوة السخان، وات | 5 |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +70 |
| الرطوبة المحيطة | ¤95% (25 درجة مئوية) |
| حماية السكن من الانفجار | لا |
ب
ب
رسم تخطيطي للأبعاد الكلية للمحركات الكهربائية DNOVA QT2-N-xEM-O1-x-U1
ب
أبعاد وأحجام المحركات الكهربائية DNOVA QT2-N-xEM-O1-x-U1
| الأبعاد، مم | ايزو 5211 | ||||||
| ل | ح | أ | ب | ج | د | حجم القضيب، مربع | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22 × 22 | F07/F10 |
ب
ب
مخطط جهاز الدفع الكهربائي DNOVA QT2-N-xEM-O1-x-U1
ب
مخطط جهاز المحركات الكهربائية DNOVA QT-N-xEM-O1-x-U1 HARK:
| رقم الصنف | اسم |
| 1 | مؤشر الموضع |
| 2 | الغطاء العلوي |
| 3 | لوحة التحكم |
| 4 | مكثف |
| 5 | كاميرات الدفع |
| 6 | عمود الإخراج مع عجلة دودية |
| 7 | إطار |
| 8 | محددات حركة عمود الإخراج |
| 9 | عمود الدودة |
| 10 | محرك كهربائي |
| 11 | المخفض |
| 12 | غطاء علبة التروس |
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- #Р˜РњРЇ؟
- Connection type
- مترابطة
- Control type
- مدفوعة بالكهرباء
- Operating environment
- ماء وبخار ومنتجات البترول ووسائل الإعلام المحايدة
- Applications
- إمدادات المياه
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Voltage
- 380 فولت
- Explosion-proof
- لا
- Torque
- 2 نيوتن متر
- Limit switches
- نعم
- Actuator model
- QT-N-020EM-O1-380VAC-U1 هارك
- Country of origin
- الصين
