وصف
يُستخدم صمام الكرة كصمام إغلاق، وكذلك لخلط وفصل تدفقات الوسائط في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحولات، الجليكول، إلخ) غير الضارة بمواد الصمام.
تم تصميم المحرك الهوائي الدوار لأتمتة عملية التحكم في الصمامات الصناعية، وكذلك لتحديد موضع جسم إغلاق الصمام.
ب
ب

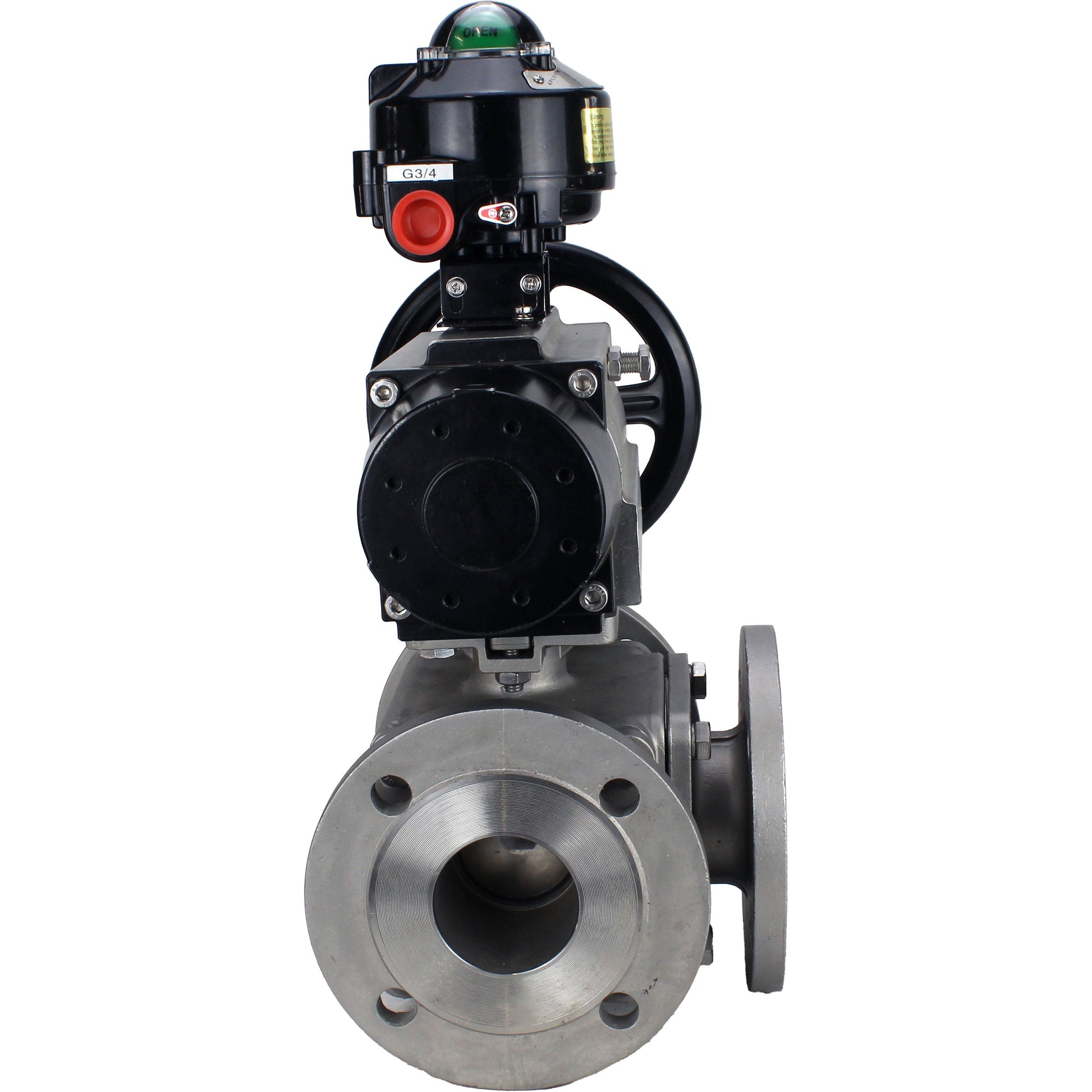

المعايير الفنية لصمامات الكرة DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 بار، ذات تجويف كامل، ذات حواف، جسم - من الفولاذ المقاوم للصدأ SS316
| المعلمة | قيمة |
|---|---|
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة التشغيل، درجة مئوية | -25 إلى 180 |
| نوع الصمام | ثلاثي الاتجاهات |
| نوع الصمام ثلاثي الاتجاهات | ل |
| طلب | إمدادات المياه وإمدادات التدفئة |
| وسط التشغيل | الماء والبخار ومنتجات البترول والوسائط المحايدة والغازية |
| اتصال خط الأنابيب | ذو حواف |
| رسم الماء | لا |
| نوع قسم التدفق | كامل التجويف |
| فئة الضيق | أ |
| نوع التحكم | مشغل هوائي |
| نوع الاتصال | ذو حواف |
| التشغيل | مشغل هوائي مع نوابض رجوع |
| مفاتيح الحد | نعم |
| موزع هوائي | نعم |
| موضع كهروهوائي | لا |
| متوسط عمر الخدمة، سنوات | 10 |
| الضمان، سنوات | 1 |
| بلد الصنع | الصين |
ب
ب
أبعاد وأبعاد صمامات الكرة DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 بار، ذات تجويف كامل، ذات حواف، جسم - من الفولاذ المقاوم للصدأ SS316
| مقاس | ل، مم | د، مم | Г˜D1، مم | Г˜D2، مم | أ، مم | هـ، مم |
| 100 | 325 | 220 | 180 | 158 | 495 | 200 |
-fp-3x-f-h-pa-da-105-1-bkv-510.jpg)
جدول الأجزاء والمواد لصمامات الكرة DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 بار، تجويف كامل، ذو حواف، جسم - فولاذ مقاوم للصدأ SS316
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ SS316 |
| 2 | كرة | الفولاذ المقاوم للصدأ SS316 |
| 3 | ختم | مادة البولي تترافلوروإيثيلين |
| 4 | غطاء الجسم | الفولاذ المقاوم للصدأ SS316 |
| 5 | الترباس | الفولاذ المقاوم للصدأ SS304 |
| 6 | حشية | مادة البولي تترافلوروإيثيلين |
| 7 | بندق | الفولاذ المقاوم للصدأ SS304 |
| 8 | حشية | مادة البولي تترافلوروإيثيلين |
| 9 | ختم الجذع | مادة البولي تترافلوروإيثيلين |
| 10 | الترباس | الفولاذ المقاوم للصدأ SS304 |
| 11 | غدة التعبئة | الفولاذ المقاوم للصدأ SS304 |
-fp-3x-f-h-naboryi.jpg)
رسم تخطيطي للأجزاء والمواد لصمامات الكرة DNOVAВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 بار، تجويف كامل، ذو حواف، جسم - فولاذ مقاوم للصدأ SS316
ب
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
مخطط أبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
المعلمات التقنية لوحدة مفتاح الحد DNOVA APL-510N EX
| اسم | قيمة |
|---|---|
| نموذج صندوق مفتاح الحد | APL-510N EX |
| مدة الخدمة، سنوات | 10 |
ب
ب
أبعاد وأبعاد وحدة مفتاح الحد DNOVA APL-510N EX
| نموذج | APL-510N EX |
| أ، مم | 118 |
| ب، مم | 118 |
| ج، مم | 138,4 |
| د، مم | 17 |
| هـ، مم | 19 |
| ف، مم | 7 |
| ج، مم | 3 |
| همم | 4 |
| انا، مم | 59 |
| ج، مم | 59 |
| ك، مم | 59 |
| ل، مم | 59 |
| م، مم | 121,4 |
| Г˜d1، مم | 50 |
| Г˜d2، مم | 5 |
