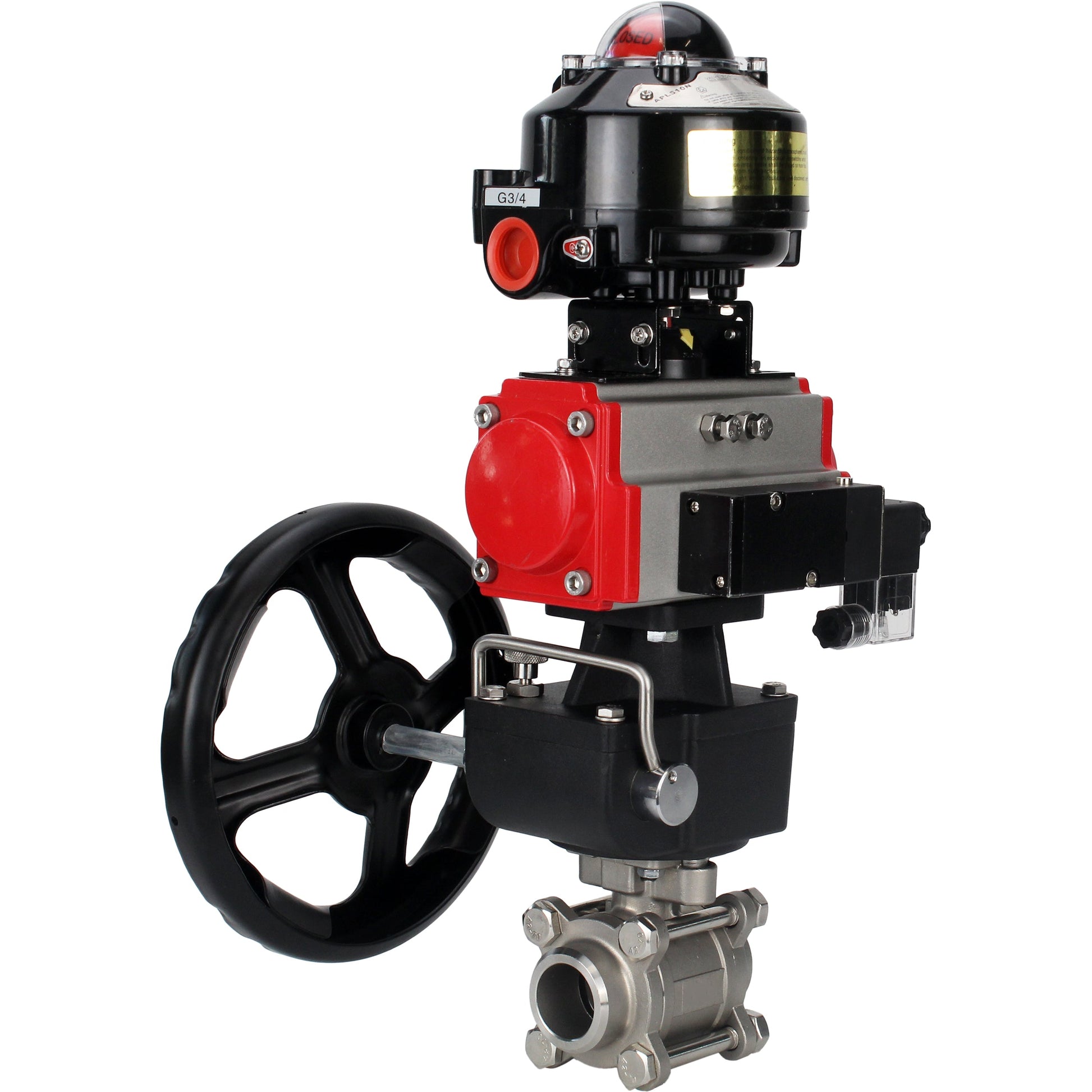

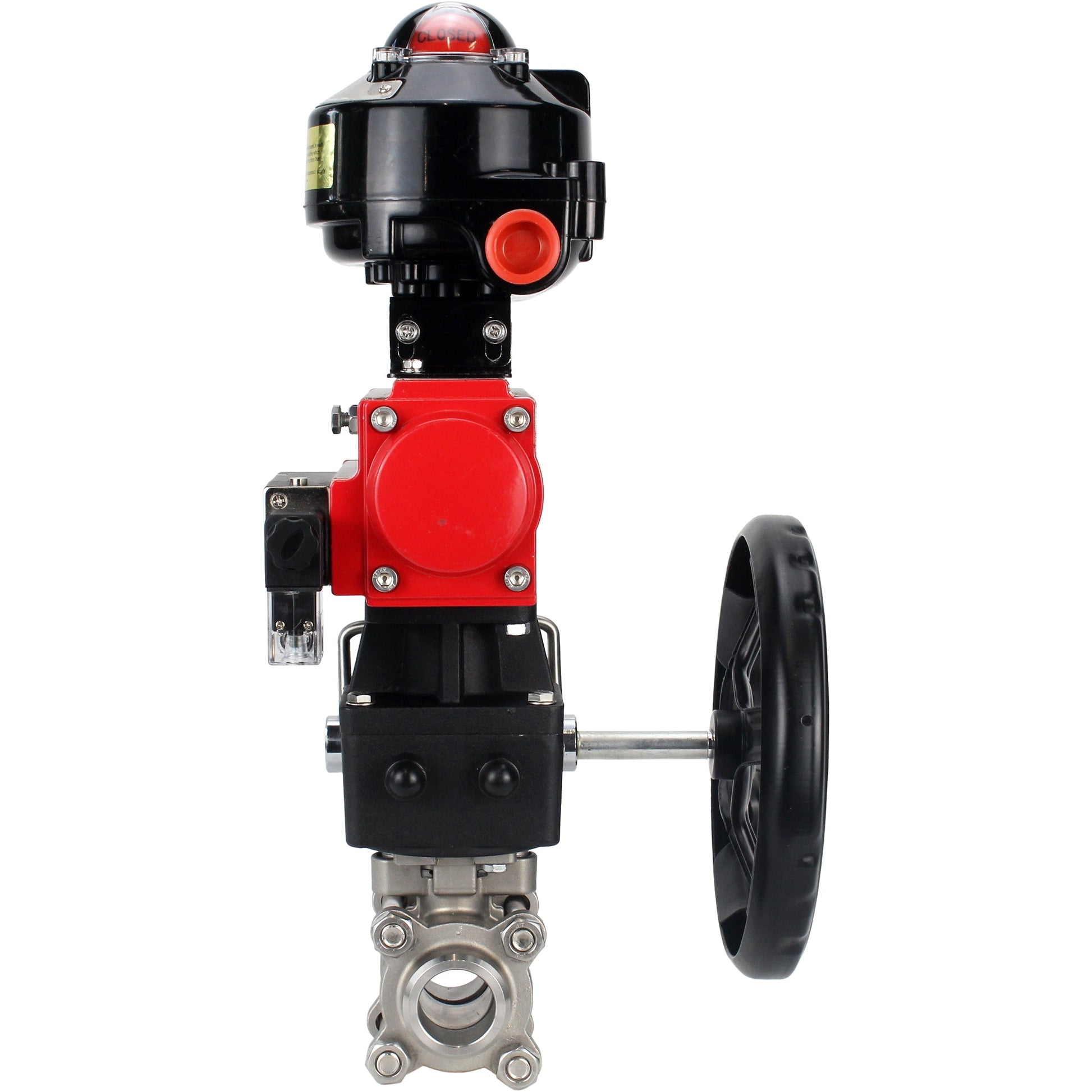

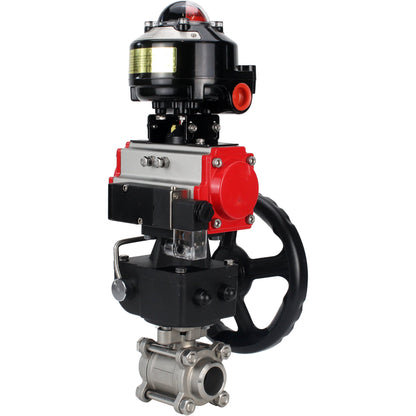

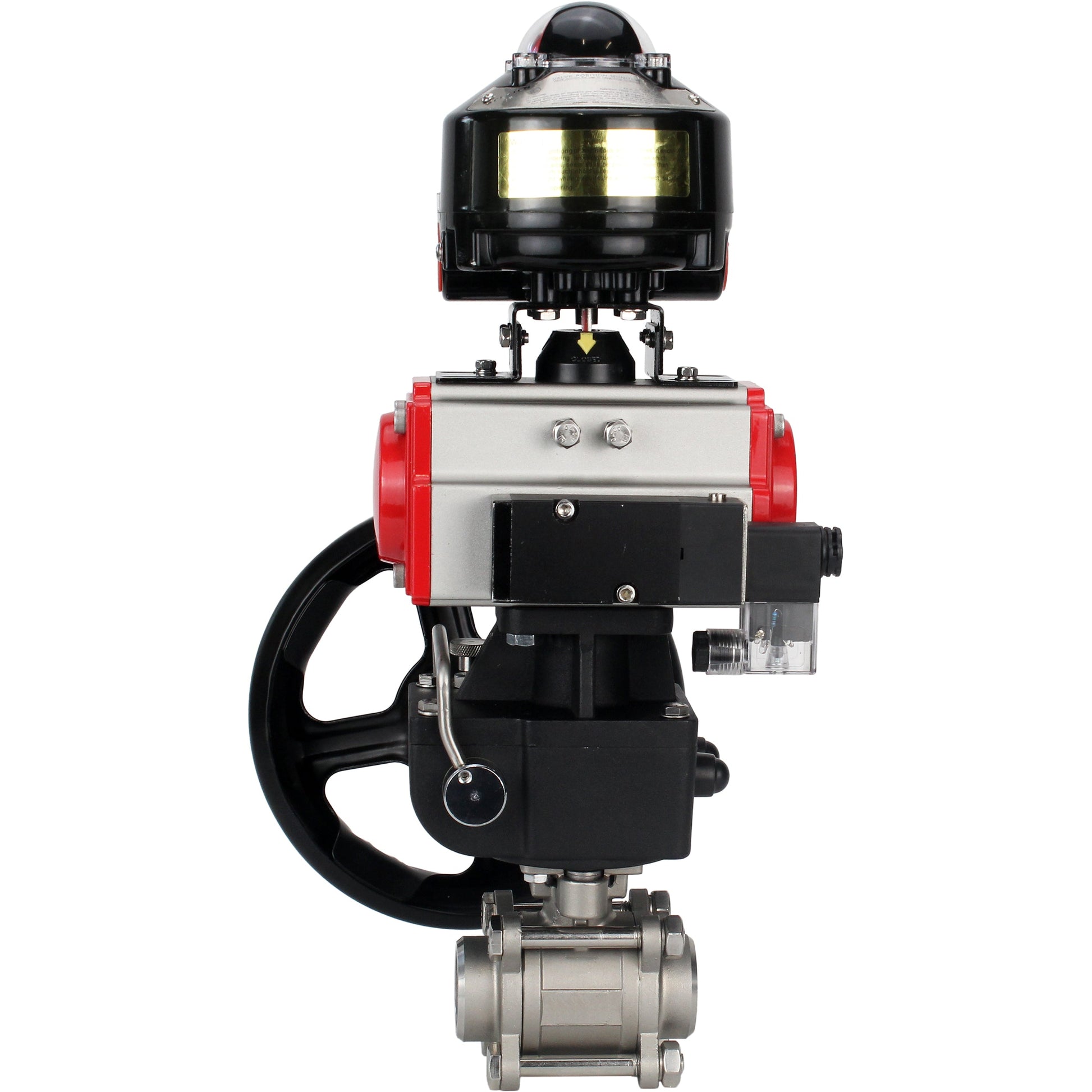

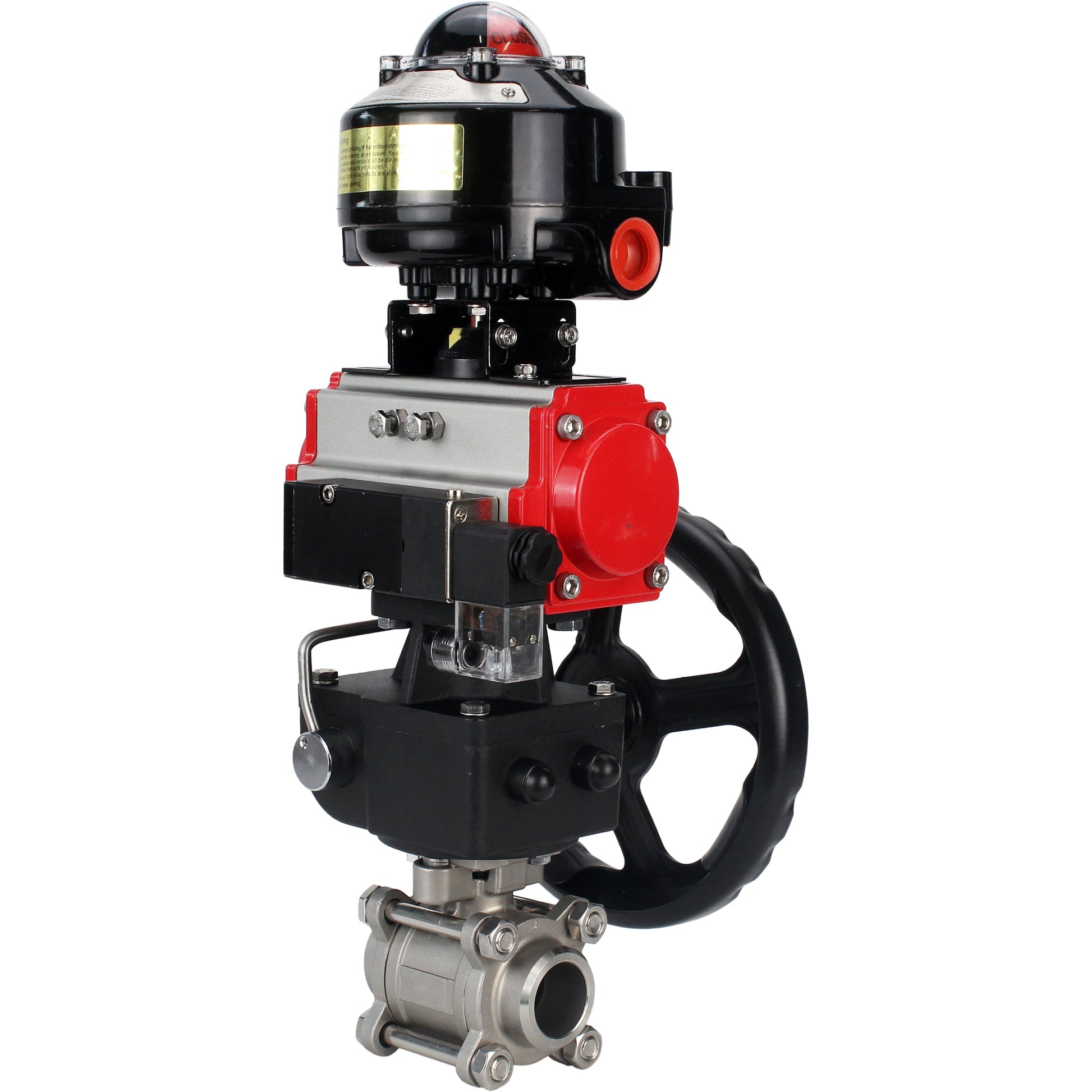

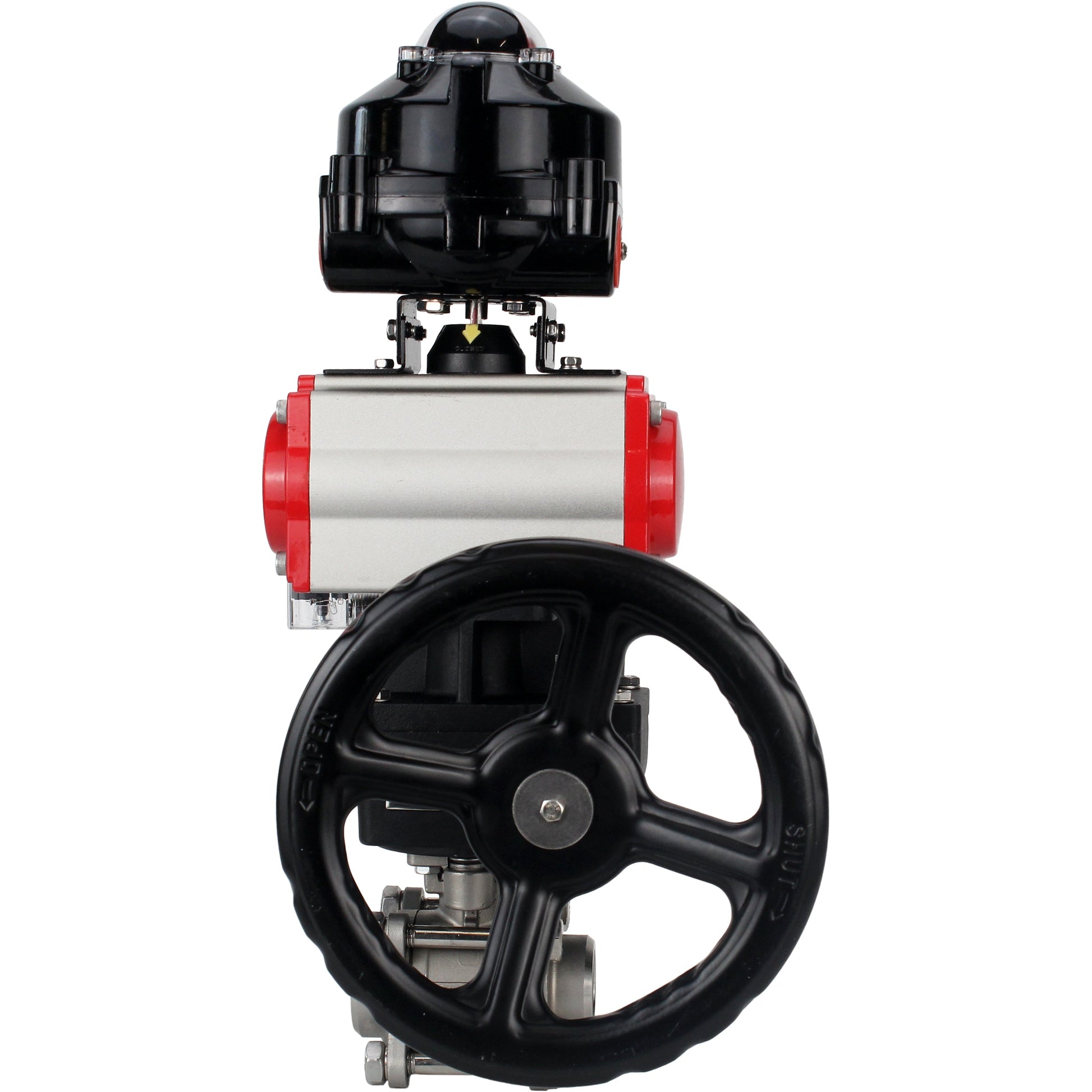

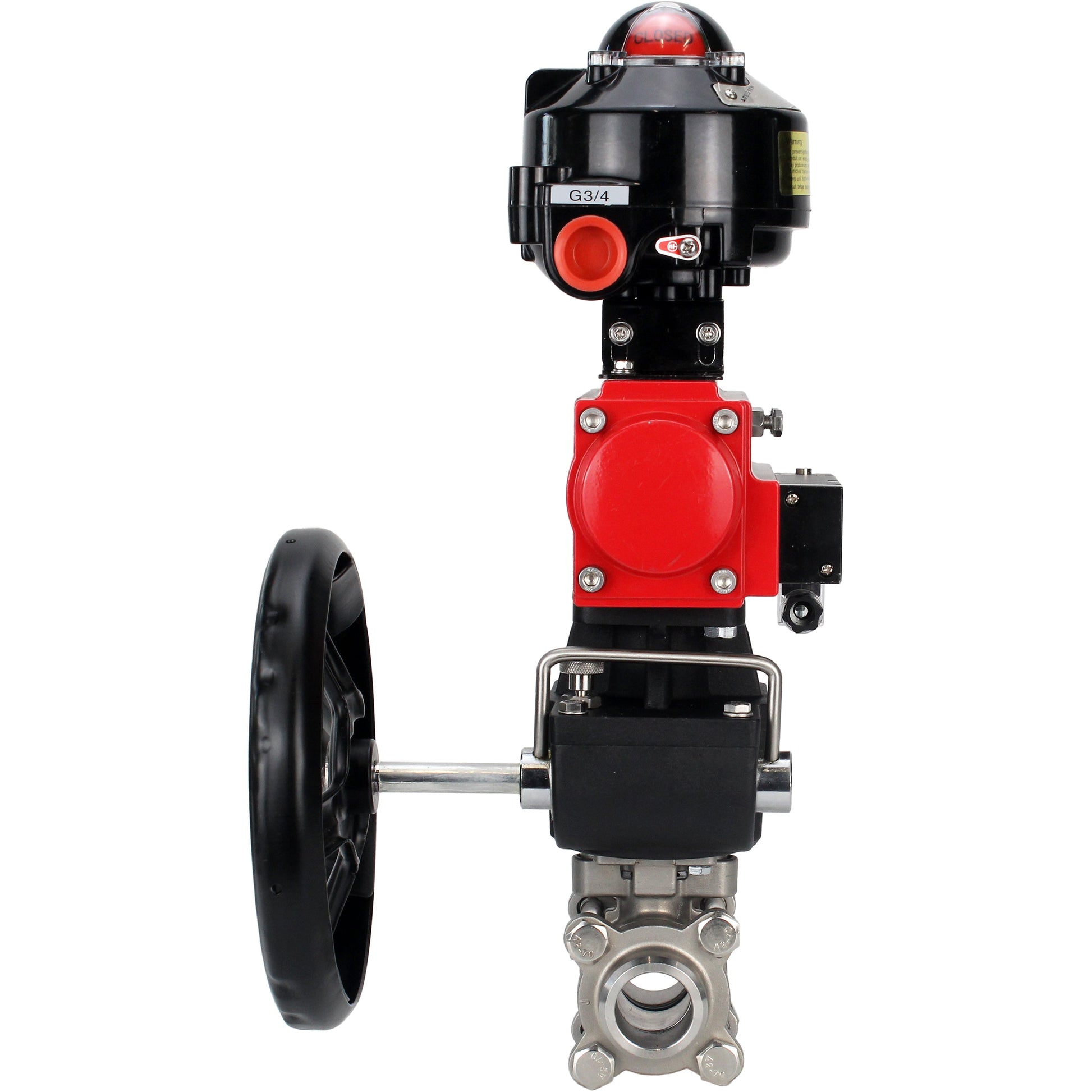

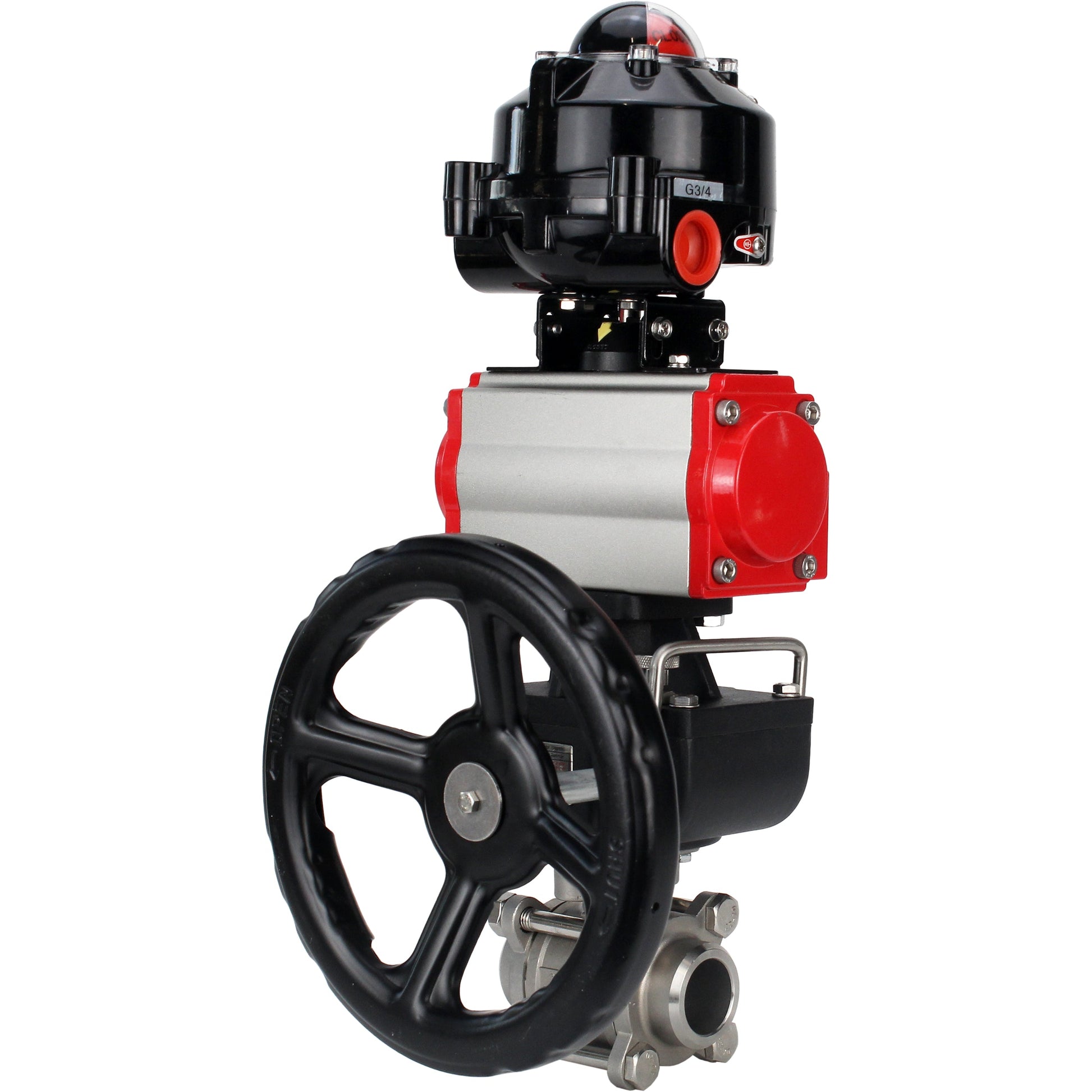

وصف
يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون التأثير سلبًا على مواد الصمام.
صُممت المحركات الهوائية PA-DA لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - الصمامات والصمامات الكروية. صُممت المحركات الهوائية DNOVA للاستخدام الداخلي والخارجي. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
يتم استخدام الموزعات الهوائية 4M310-08 24V للتحكم في الأنظمة الهوائية ذات سطح التزاوج NAMUR لتثبيت الموزعين من خلال الثقوب الموجودة في الهيكل.
يتيح نظام التحكم اليدوي DNOVA MON المزود بترس دودي وترس تخفيض HDM ضبط الوضع المطلوب لعنصر الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ذات الربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري لنظام التحكم اليدوي إلى توفير الحل الأمثل والأكثر فعالية لجميع مهام التحكم اليدوي.
وحدة مفتاح الحد DNOVA APL-510N-EX هي جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل وإظهار مواضع عنصر الإغلاق في صمامات الأنابيب. عادةً، يحتوي الصندوق المغلق على مفتاحين ميكانيكيين بجهد يصل إلى 250 فولت، لمراقبة موضع قضيب التشغيل والإشارة في المواضع المتطرفة. يُركّبان أعلى سطح التشغيل. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان صمام الأنابيب المتصل مغلقًا، فلن يظهر سوى الجزء الأحمر من نصف الكرة المكتوب عليه "مغلق"؛ أما إذا كان مفتوحًا، فلن يظهر سوى الجزء الأصفر المكتوب عليه "مفتوح". يُرى هذا المؤشر البصري بوضوح من بعيد، مما يُسهّل فحص الجهاز، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يُقلل من احتمالية سوء فهم المعلومات. بفضل استخدام وحدة LSU، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة/مغلقة) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط عملية التشخيص عند اكتشاف الأعطال.
ب
ب

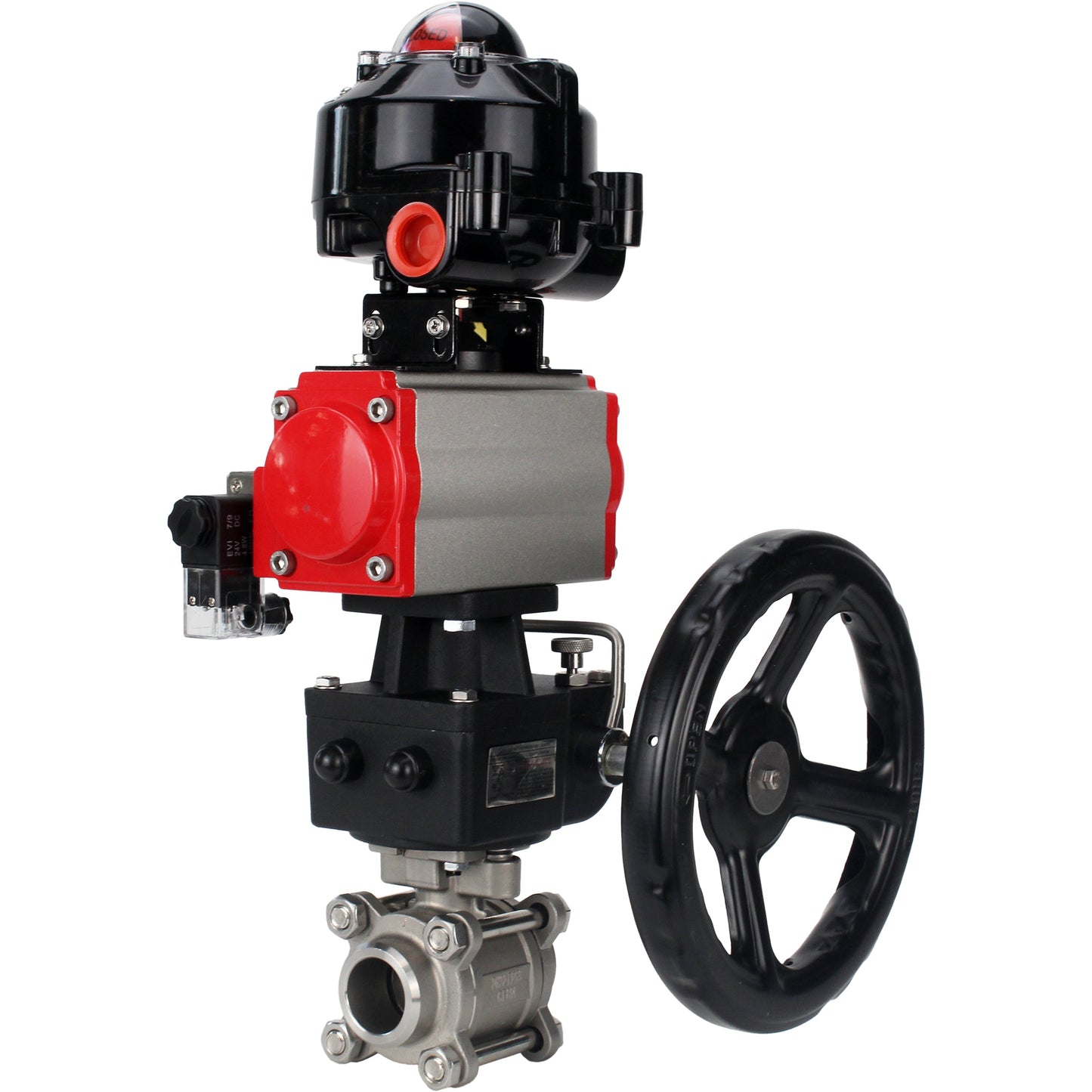

البيانات الفنية لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H PN63/40/25 PA-DA 4M310-08 24V APL-510N Ex MON
| القطر الاسمي DN، مم | 40-200 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +120 |
| بيئة العمل | الماء البارد والساخن، والهواء الخالي من شوائب الزيت والدهون، ووسائل أخرى محايدة للمادة |
| اتجاه التدفق | ثنائي |
| مادة الجسم | الحديد الزهر GG25 |
| نوع التحكم | دليل (مقبض) |
| إضافة | من الممكن تركيب محرك كهربائي أو هوائي (ISO 5211-2001) |
ب
ب
رسم تخطيطي لتفاصيل صمامات الكرة DNOVA BV3232P (3 قطع)-FP-W-ISO-H PN63/40/25 PA-DA 4M310-08 24V APL-510N Ex MON
ب
مواد أجزاء صمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H PN63/40/25 PA-DA 4M310-08 24V APL-510N Ex MON
| رقم الصنف | اسم القطعة | مادة | كمية |
|---|---|---|---|
| 1 | إطار | SS316 | 1 |
| 2 | صمام الكرة | S304/S316 | 1 |
| 3 | الترباس | S201/S304 | 4~6 |
| 4 | أفسد | S201/S304 | 4~6 |
| 5 | ختم | مادة البولي تترافلوروإيثيلين | 1 |
| 6 | مخزون | SS304/SS316 | 1 |
| 7 | ختم | S201/S304 | 1 |
| 8 | حلقة الختم | فيتون | 1 |
| 9 | غطاء | دبليو سي بي/سي اف 8/سي اف 8 ام | 2 |
| 10 | حلقات السرج | رخصة القيادة الشخصية | 2 |
| 11 | غسالة الدفع | مادة البولي تترافلوروإيثيلين | 1 |
ب
ب
رسم تخطيطي لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H PN63/40/25 PA-DA 4M310-08 24V APL-510N Ex MON
ب
الأبعاد الكلية والتركيبية لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H PN63/40/25 PA-DA 4M310-08 24V APL-510N Ex MON
| DN | د | ل | H2 | ل1 | ح | أنا |
| 10 | 10 | 63 | 38.9 | 153 | 98 | 104 |
| 15 | 15 | 65 | 40 | 153 | 98 | 104 |
| 20 | 20 | 75 | 43.9 | 153 | 98 | 104 |
| 25 | 25 | 83 | 53 | 153 | 98 | 104 |
| 32 | 32 | 98 | 56 | 153 | 98 | 104 |
| 40 | 40 | 112 | 60 | 174 | 115 | 104 |
| 50 | 50 | 135 | 75 | 174 | 115 | 104 |
| 65 | 65 | 175 | 97 | 216 | 135 | 115 |
| 80 | 80 | 198 | 112 | 216 | 135 | 115 |
| 100 | 100 | 246 | 122 | 216 | 135 | 115 |
ب
ب
الخصائص التقنية للمحركات الهوائية PA-DA
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2×8 |
| بيئة العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | • من - 20 إلى +80 • من - 40 إلى +80 (إصدار درجة الحرارة المنخفضة) • من - 20 إلى +160 (مع الهواء الجاف) |
| نطاق التعديل | ±5 درجة للدوران عند 0 درجة و90 درجة |
| النسخ اليدوي | هنالك |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
ب
ب
رسم تخطيطي لمواد المحرك الهوائي PA-DA
ب
مواد أجزاء المحرك الهوائي PA-DA
| لا. | اسم | مادة |
| 1 | إطار | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك زنبركي | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
ب
ب
الخصائص التقنية للموزع الهوائي 4M310-08 24V
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1.5×8 |
| بيئة العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | من +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | هنالك |
| درجة الحماية | IP 65 |
| إبزيم | من خلال ثقوب في الجسم |
| مادة الجسم | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
ب
ب
مواد النسخ الاحتياطي اليدوي DNOVA MON
ب
مواد النسخ الاحتياطي اليدوي DNOVA-HDM
| لا. | اسم | مادة |
| 1 | قضيب لتثبيت المحرك الهوائي | الفولاذ 45 |
| 2 | حلقة الختم | EPDM |
| 3 | زنبرك القفل | فولاذ زنبركي |
| 4 | غطاء الطرف العلوي | سبائك الألومنيوم |
| 5 | أفسد | الفولاذ 304 |
| 6 | دعامة التثبيت (القضيب الرئيسي) | الفولاذ 304 |
| 7 | إطار | سبائك الألومنيوم |
| 8 | حلقة الختم | EPDM |
| 9 | المخفض | حديد الزهر VCh50 |
| 10 | اقتران الانتقال | الحديد الزهر VCh40 |
| 11 | قضيب علبة التروس | الحديد الزهر VCh40 |
ب
ب
خصائص وحدة مفتاح الحد APL-510N-EX
| المعلمة | معنى |
| إطار |
مقاوم للعوامل الجوية IP67/ NEMA4 4X،7،9 مقاومة للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة |
- محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 درجة |
| زاوية الدوران الكاملة | 90 درجة |
| مدخلات الكابل | 2 × NPT 3/4 بوصة |
| التوصيل الكهربائي | أطراف المشبك اللولبي 8 نقاط (0.08 - 2.5) مم2 |
| خيط دخول الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح - أصفر، مغلق - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد الاسمي، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط الموارد والدورات | 10,000,000 |
| الوزن، كجم | 1.8 |
