وصف
تُستخدم صمامات الكرة كصمامات إغلاق في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) غير الضارة بمواد الصمامات.
صُممت المحركات الهوائية PA-DA لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - البوابات والصمامات الكروية. صُممت محركات DNOVA الهوائية للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مطلية بطبقة مضادة للتآكل.
يتم استخدام المحركات الهوائية 4M310-08 24V للتحكم في الأنظمة الهوائية التي تحتوي على سطح إرساء NAMUR لتثبيت المحركات من خلال الثقوب الموجودة في الهيكل.
صندوق مفتاح الحد DNOVA APL-510N-EX هو جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل وإظهار مواضع صمامات الأنابيب. يحتوي الصندوق المغلق عادةً على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ذراع التشغيل ويعطيان إشارة في المواضع القصوى. يُركّبان أعلى سطح المشغل. يحتوي الجزء العلوي من وحدة مفتاح الحد على مؤشر بصري ثنائي اللون. إذا كان الأنبوب المتصل مغلقًا، يظهر الجزء الأحمر فقط من نصف الكرة المسمى "مغلق"؛ وإذا كان مفتوحًا، يظهر الجزء الأصفر فقط المسمى "مفتوح". يُرى هذا المؤشر البصري بوضوح من مسافة بعيدة، مما يُسهّل فحص الجهاز، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام وحدات التبديل الحدية، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة/مغلقة) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.
ب
ب
ب

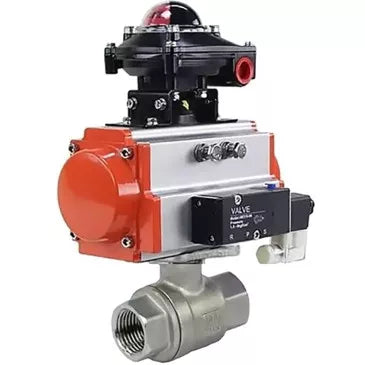

الخصائص التقنية لصمامات الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H ملولبة، ذات تجويف كامل، جسم من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع مشغل هوائي موزع هوائي DNOVA PA-DA 052-105 4M310-08 وحدة مفتاح حد 24 فولت APL-510N-EX:
|
القطر الاسمي DN، مم |
25–32 |
|
ضغط التشغيل PN، بار |
16 |
|
درجة حرارة وسط العمل t، В°C |
من -20 إلى +120 |
|
وسط العمل |
الماء البارد والساخن، والهواء الخالي من الزيت والشحم، ووسائل أخرى محايدة للمادة |
|
اتجاه التدفق |
اتجاهين |
|
مادة الجسم |
سبائك الألومنيوم |
|
نوع التحكم |
دليل (مقبض) |
|
خيار إضافي |
إمكانية تركيب مشغل كهربائي أو هوائي (ISO 5211-2001) |
مواد صمامات الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H ملولبة، ذات تجويف كامل، جسم من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع مشغل هوائي DNOVA PA-DA 052-105 موزع هوائي 4M310-08 وحدة مفتاح حد 24 فولت APL-510N-EX:
|
„– |
اسم القطعة |
مادة |
|
1، 6 |
جسم |
الفولاذ المقاوم للصدأ SS316 |
|
2، 4 |
ختم الكرة |
مادة البولي تترافلوروإيثيلين |
|
3 |
كرة |
الفولاذ المقاوم للصدأ SS316 |
|
5 |
حلقة الختم |
مادة البولي تترافلوروإيثيلين |
|
7 |
ينبع |
الفولاذ المقاوم للصدأ SS316 |
|
8 |
ختم الجذع |
فيتون |
|
9 |
صمولة الساق |
الفولاذ المقاوم للصدأ SS316 |
ب
أبعاد وأحجام تركيب صمامات الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H ملولبة، ذات تجويف كامل، هيكل من الفولاذ المقاوم للصدأ SS316، مانع تسرب من PTFE، مع مشغل هوائي DNOVA PA-DA 052-105 موزع هوائي 4M310-08 وحدة مفتاح حد 24 فولت APL-510N-EX
| DN | د | ل | H2 | ل1 | ح |
| 10 | 10 | 63 | 34 | 153 | 98 |
| 15 | 15 | 58 | 37 | 153 | 98 |
| 20 | 20 | 66 | 40 | 153 | 98 |
| 25 | 24 | 72 | 54 | 153 | 98 |
| 32 | 32 | 83 | 60 | 153 | 98 |
| 40 | 38 | 95 | 70 | 216 | 135 |
| 50 | 49 | 110 | 68 | 216 | 135 |
| 65 | 64 | 147 | 94.5 | 216 | 135 |
| 80 | 76 | 169 | 103.5 | 279 | 160 |
| 100 | 98 | 204 | 122 | 279 | 160 |
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA
| تصميم | مزدوج المفعول | |
| الضغط الاسمي PN، بار | 12 | |
| ضغط التشغيل، بار | 2×8 | |
| وسط التشغيل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت | |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع | |
| درجة حرارة التشغيل t، вЃ°C | • من -20 إلى +80 • من -40 إلى +80 (إصدار درجة الحرارة المنخفضة) • من -20 إلى +160 (في الهواء الجاف) |
|
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة | |
| النسخ اليدوي | نعم | |
| مؤشر الموضع | مفتوح/مغلق | |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) | |
ب
مواد أجزاء المحرك الهوائي PA-DA
| „– | اسم | مادة |
| 1 | جسم | الألومنيوم المبثوق |
| 2 | أغطية جانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | جسم المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | جلبة | الألومنيوم |
ب
الخصائص التقنية للصمام الهوائي 4M310-08 24V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5×8 |
| وسط التشغيل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | من +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | نعم |
| درجة الحماية | IP 65 |
| إبزيم | من خلال الثقوب الموجودة في السكن |
| مادة الجسم | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
ب
خصائص وحدة مفتاح الحد APL-510N-EX:
| المعلمة | قيمة |
| جسم | مقاوم للعوامل الجوية IP67/ NEMA4 4X،7،9 مقاوم للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة | - محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود 90 درجة |
| زاوية الدوران الكاملة | 90 درجة |
| غدد الكابلات | 2 × NPT 3/4 بوصة |
| اتصال كهربائي | مشابك طرفية لولبية، 8 نقاط (0.08 - 2.5 مم²) |
| خيط دخول الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح (مفتوح) - أصفر، مغلق (مغلق) - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد الاسمي، فولت | 250 |
| التيار الاسمي، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط العمر، دورات | 10000000 |
| الوزن، كجم | 1.8 |
ب
جوازات السفر والشهادات
ورقة بيانات المحرك الهوائي ثنائي الفعل DNOVA DA/SA-xxx مع نوابض رجوع
تحديد
توصيل
تعتمد تكلفة ومدة تسليم طلبك على عدة عوامل، منها نوع المنتج المطلوب، والكمية، وبلد المقصد. قد تختلف مدة التصنيع ومتطلبات الشحن لكل منتج، مما قد يؤثر على جدول التسليم الإجمالي.
للحصول على معلومات دقيقة ومحدثة حول تكاليف التوصيل ومواعيده، ننصح بالتواصل مع مديري المبيعات لدينا. سيسعدهم تزويدكم بعرض سعر مفصل ووقت تسليم تقديري بناءً على متطلباتكم الخاصة.
لا تتردد في التواصل معنا لأي أسئلة أو مساعدة إضافية بخصوص طلبك.
