Parts
The number that matters
Max. medium temperature
230درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- بخار
- وسائل إعلام عدوانية إلى حد ما
- زيوت
- المياه الصناعية
- محاليل الماء والجليكول
- المنتجات البترولية
تُستخدم صمامات الكرة كصمامات إغلاق في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، مع مراعاة عدم تأثيرها على مواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تنظيم.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DAXXX والمحركات الدوارة الهوائية مع زنبرك العودة PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الموزع الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفقات الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
يتيح مُضاعِف يدوي مزود بترس دودي وعلبة تروس تخفيض السرعة HDM ضبط الموضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية التي تعمل بربع دورة. مناسب للتركيب الداخلي والخارجي. صُمم التصميم المعياري للمُضاعِف اليدوي لتوفير الحل الأمثل والأكثر فعالية لمجموعة كاملة من تطبيقات التحكم اليدوي.
ب
ب
ب

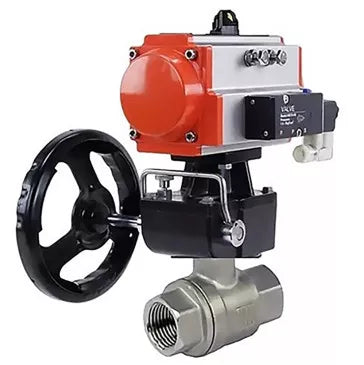

المعايير الفنية لصمامات الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 16 بار، وصلة كاملة التجويف، فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع مشغل هوائي مزدوج الفعل PA-DA، مع موزع هوائي 4V320-08 220 فولت، مع دليل DNbler MON1-250-T26-ISO:
|
المعلمة |
قيمة |
|
ضغط العمل، بار |
63 |
|
درجة حرارة وسط العمل، درجة مئوية |
من -20 إلى 230 |
|
طلب |
إمداد الحرارة |
|
وسط العمل |
الماء، الهواء، البخار، الوسائط العدوانية بشكل معتدل، الزيوت، مياه الخدمة، محاليل الماء والجليكول، المنتجات البترولية |
|
اتصال خط الأنابيب |
اقتران (مترابط) |
|
نوع المقطع المقطعي |
كامل التجويف |
|
نوع التحكم |
مع مشغل هوائي |
|
اتصال |
خيط أنثوي |
|
يتحكم |
مشغل هوائي مزدوج الفعل |
|
وجود مفاتيح الحد |
لا |
|
توفر الموزع الهوائي |
نعم |
|
الضمان، سنوات |
1 |
أبعاد وأحجام صمامات الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 16 بار، وصلة كاملة التجويف، فولاذ مقاوم للصدأ SS316، مانع تسرب - PTFE، مع مشغل هوائي مزدوج الفعل PA-DA، مع موزع هوائي 4V320-08 220 فولت، مع دليل DNbler MON1-250-T26-ISO:
| نموذج | د، مم | ل، مم | ب1، مم | هـ، مم | ج، مم | H2، مم |
| DN10 | 10 | 63 | 153 | 72 | 120 | 34 |
| DN15 | 15 | 58 | 153 | 72 | 120 | 37 |
| DN20 | 20 | 66 | 153 | 72 | 120 | 40 |
| DN25 | 25 | 72 | 153 | 72 | 120 | 54 |
| DN32 | 32 | 83 | 153 | 72 | 120 | 60 |
| DN40 | 40 | 95 | 174 | 89 | 120 | 70 |
| DN50 | 50 | 95 | 174 | 89 | 120 | 70 |
ب
جدول أجزاء ومواد صمامات الكرة DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-50 16 بار، وصلة كاملة التجويف، فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع مشغل هوائي مزدوج الفعل PA-DA، مع موزع هوائي 4V320-08 220 فولت، مع دليل DNbler MON1-250-T26-ISO:
|
„– |
اسم القطعة |
مادة |
|
1، 6 |
جسم |
الفولاذ 316 |
|
2، 4 |
ختم الكرة |
بولي تترافلورو إيثيلين PTFE |
|
3 |
كرة |
الفولاذ 316 |
|
5 |
حلقة الختم |
بولي تترافلورو إيثيلين PTFE |
|
7 |
ينبع |
الفولاذ 316 |
|
8 |
ختم الجذع |
فيتون |
|
9 |
صمولة الساق |
الفولاذ 316 |
ب
المعايير الفنية للمحرك الهوائي DNOVA
|
المعلمة |
قيمة |
|
بناء |
مزدوج المفعول |
|
ضغط العمل، بار |
6 |
|
وسط العمل |
الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
|
توفر المضاعف اليدوي |
عجلة يدوية |
ب
أبعاد وأحجام المحرك الهوائي DNOVA:
| نموذج المحرك | دي ايه-105 |
| ج، مم | 25 |
| م، مم | 80 |
| ن، مم | 30 |
| F0، مم | 41 |
| ب، مم | 20 |
| ب1، مم | 279 |
| ج، مم | 55 |
| هـ، مم | 134 |
| ج | 4-M8x12 |
| ك | 4-M10x16 |
| ف، مم | 26 |
| أ1، مم | 189 |
| د، مم | 64 |
| ل | 22 × 22 |
| ح | ف07 |
| أنا | F10 |
ب
ب
جدول الأجزاء والمواد للمحرك الهوائي DNOVA:
|
„– |
اسم |
كمية |
مادة |
طلاء |
|
1 |
جسم |
1 |
الألومنيوم المبثوق |
مؤكسد صلب |
|
2 |
المقابس الجانبية |
2 |
الألمنيوم المصبوب |
- |
|
3 |
معدات |
1 |
الفولاذ المقاوم للصدأ |
مطلي بالنيكل |
|
4 |
مكبس |
2 |
الفولاذ/الألومنيوم |
الأكسدة/المجلفن |
|
5 |
المقابس |
8 |
الفولاذ المقاوم للصدأ |
- |
|
6 |
حلقة المكبس |
2 |
إن بي آر |
- |
|
7 |
الينابيع |
0–12 |
فولاذ زنبركي |
طلاء الإيبوكسي |
|
8 |
محمل المكبس |
2 |
البلاستيك الهندسي |
- |
|
9 |
حلقة المكبس |
2 |
إن بي آر |
- |
|
10 |
سدادة |
2 |
إن بي آر |
- |
|
11 |
حلقة الدفع |
2 |
البلاستيك الهندسي |
- |
|
12 |
جرس |
1 |
البلاستيك الهندسي |
- |
|
13 |
غسالة |
1 |
الفولاذ المقاوم للصدأ |
- |
|
14 |
مشبك الربيع |
2 |
الفولاذ المقاوم للصدأ |
- |
|
15 |
مؤشر |
1 |
بلاستيك |
- |
|
16 |
جسم المؤشر |
1 |
بلاستيك |
- |
|
17 |
المحمل |
1 |
البلاستيك الهندسي |
- |
|
18 |
كاميرا |
1 |
فُولاَذ |
الأكسدة/الفولاذ المجلفن |
|
19 |
المحمل |
1 |
إن بي آر |
- |
|
20 |
المحمل |
1 |
البلاستيك الهندسي |
- |
|
21 |
المحمل |
1 |
البلاستيك الهندسي |
- |
|
22 |
حلقة الختم |
2 |
إن بي آر |
- |
|
23 |
حلقة الختم |
2 |
إن بي آر |
- |
|
24 |
المحمل |
2 |
الفولاذ المقاوم للصدأ |
- |
|
25 |
صامولة الضبط |
2 |
الفولاذ المقاوم للصدأ |
- |
|
26 |
برغي التعديل |
2 |
الفولاذ المقاوم للصدأ |
- |
|
27 |
جلبة |
2 |
الألومنيوم |
- |
ب
المعايير الفنية للصمام الهوائي DNOVA
|
اسم |
قيمة |
|
نوع الصمام الهوائي |
صمام البكرة |
|
ضغط العمل، بار |
1.5 غرام · 8 |
|
جهد التغذية، فولت |
220 فولت |
|
القوة الكاملة، فا |
4.5 |
|
يتحكم |
كهرومغناطيسي ثنائي الاتجاه |
|
تردد الاستجابة، دورة/ثانية |
5 |
ب
أبعاد وأحجام صمام الهواء DNOVA:
| نموذج صمام هوائي | 4V320-08 |
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 82.4 |
| ب، مم | 24 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
| V، مم | 4 |
| همم | 82.4 |
ب
المعايير الفنية للمضاعف اليدوي DNOVA
|
المعلمة |
قيمة |
|
طريقة التركيب |
أفقي/عمودي |
|
تصنيف الحماية، IP |
67 |
|
نوع الاتصال |
ايزو 5211 |
أبعاد وأحجام المضاعف اليدوي DNOVA:
| نموذج المضاعف اليدوي | HDM-1 |
| ب1، مم | 14 |
| ن، مم | 22 |
| ب2، مم | 14 |
| م، مم | 16 |
| د1، مم | 50 |
| D2، مم | 70 |
| د3، مم | 50 |
| D4، مم | 70 |
| ج، مم | 88 |
| ج، مم | 120 |
| أ، مم | 90 |
| ف، مم | 115 |
| ي، مم | 145 |
| 4-M1 | 4-M6 |
| 4-م2 | 4-M8 |
| 4-Г˜1 | 4-6.5 |
| 4-Г˜2 | 4-8.5 |
| هـ، مم | 70 × 70 |
| ب، مم | 55 |
| س، مم | 53 |
| ك، مم | 10 |
| ت، مم | 145 |
ب
جدول الأجزاء والمواد للمضاعف اليدوي DNOVA:
|
„– |
اسم القطعة |
مادة |
|
1 |
ساق لتركيب المحرك الهوائي |
فُولاَذ |
|
2، 8 |
حلقة الختم |
EPDM |
|
3 |
زنبرك القفل |
فولاذ زنبركي |
|
4 |
غطاء الطرف العلوي |
سبائك الألومنيوم |
|
5 |
أفسد |
الفولاذ 304 |
|
6 |
قوس القفل (القضيب الرئيسي) |
الفولاذ 304 |
|
7 |
جسم |
سبائك الألومنيوم |
|
9 |
علبة التروس |
الحديد الزهر BCh50 |
|
10 |
اقتران الانتقال |
الحديد الزهر BCh40 |
|
11 |
ساق علبة التروس |
الحديد الزهر BCh40 |
ب
جوازات السفر والشهادات
ورقة بيانات المحرك الهوائي ثنائي الفعل DNOVA DA/SA-xxx مع نوابض رجوع
- Port opening
- كامل التجويف
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- 230 درجة مئوية
- Connection type
- مترابطة
- Control type
- يتم تشغيله هوائيًا
- Operating environment
- ماء وهواء وبخار ووسائل إعلام عدوانية إلى حد ما وزيوت والمياه الصناعية ومحاليل الماء والجليكول والمنتجات البترولية
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Voltage
- 220 فولت
- Explosion-proof
- لا
- Torque
- 4 نيوتن متر
- Limit switches
- لا
- Type of pneumatic actuator
- عمل مزدوج
- Country of origin
- الصين
