وصف
يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة، وإمدادات المياه، والبخار، والوقود، والأنظمة الهوائية التي تعمل بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون أن تُلحق الضرر بمواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تنظيم.
تم تصميم المحرك الدوار الهوائي لأتمتة عملية التحكم في الصمامات الصناعية، وكذلك لتحديد موضع جسم إغلاق الصمام.

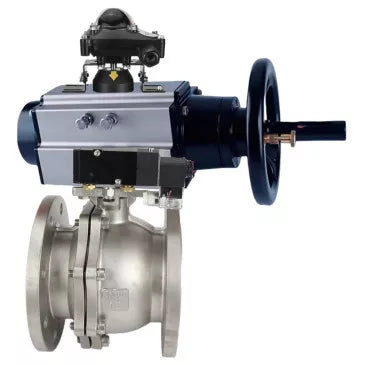

المعايير الفنية صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 بار، ذات شفة كاملة، من الفولاذ المقاوم للصدأ SS316، مانع تسرب - PTFE
| اسم | قيمة |
|---|---|
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة التشغيل، درجة مئوية | -50 إلى 200 |
| نوع الصمام | اتجاهين |
| طلب | إمداد الحرارة |
| وسط العمل | الماء، الهواء، البخار، المياه التقنية، النفط، منتجات البترول |
| نوع اتصال خط الأنابيب | ذو حواف |
| توزيع المياه | لا |
| نوع التجويف | كامل التجويف |
| فئة الضيق | أ |
| نوع التحكم | مشغل هوائي |
| نوع الاتصال | ذو حواف |
| التشغيل | مشغل هوائي مزدوج الفعل |
| مفاتيح الحد | نعم |
| موزع هوائي | نعم |
| موضع كهرو-هوائي | لا |
| الضمان، سنوات | 1 |
| بلد المنشأ | الصين |
ب
ب
ب
الأبعاد والأبعاد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H، ذات شفة كاملة، من الفولاذ المقاوم للصدأ SS316، مانع تسرب - PTFE
|
أبعاد الرسم التخطيطي وأبعاد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H، ذات شفة كاملة، من الفولاذ المقاوم للصدأ SS316، مانع تسرب - PTFE
ب
ب
جدول الأجزاء والمواد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H، ذات شفة كاملة، مصنوعة من الفولاذ المقاوم للصدأ SS316، ومانع تسرب - PTFE
| „– | جزء | مادة |
|---|---|---|
| 1 | جسم | الفولاذ 316 |
| 2 | ختم الكرة | مادة البولي تترافلوروإيثيلين المتصاعدة |
| 3 | كرة | الفولاذ 316 |
| 4،6،12 | الترباس، الجوز | الفولاذ 304 |
| 5,10 | ختم | مادة البولي تترافلوروإيثيلين |
| 7 | ماسورة | الفولاذ 316 |
| 8 | ينبع | الفولاذ 316 |
| 9 | التعبئة والتغليف | مادة البولي تترافلوروإيثيلين |
| 11 | التعبئة والتغليف | الفولاذ 304 |
رسم تخطيطي للأجزاء والمواد صمامات كروية DNOVA BV3232P(قطعتان)-FP-F-ISO-H DN80-100 ضغط 16 بار، فتحة كاملة ذات حواف، فولاذ مقاوم للصدأ SS316، مانع تسرب - PTFE
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
مخطط أبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
ب
ب
المعايير الفنية لوحدات مفتاح الحد DNOVA APL-210N
| المعلمة | قيمة |
|---|---|
| نموذج كتلة مفتاح الحد | APL-210N EX |
| عنوان IP | 65 |
| مدة الخدمة، سنوات | 10 |
ب
ب
أبعاد وأبعاد وحدات مفتاح الحد DNOVA APL-410N EX
| نموذج | ح | ل | ب | د | د1 | م |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20 × 1.5 |
ب
