صمامات كروية

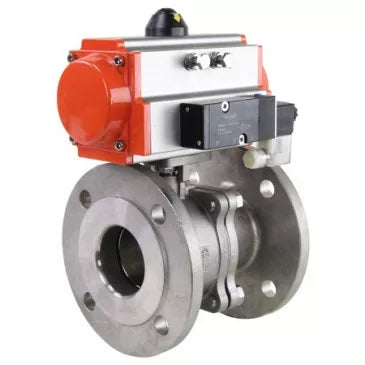

Model BV3232P(قطعتان)-FP-F-ISO-H SKU D160-46845

$199.25 USD

أُوكَازيُون نفذ

الضرائب متضمنة. يتم احتساب الشحن عند الخروج.

عرض التفاصيل الكاملة

In detail

What it is made of

Body الفولاذ المقاوم للصدأ AISI 316

Seal مادة البولي تترافلوروإيثيلينUp to 200 درجة مئوية

Connection ذو حوافDN15–DN250

Actuator PneumaticDouble-acting

The number that matters

Max. medium temperature

200درجة مئوية

The highest medium temperature this valve is rated for.

Applications

Media and industries

ماء
هواء
بخار
المياه الصناعية
زيت
المنتجات البترولية

يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة، وإمدادات المياه، والبخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) غير الضارة بمواد الصمام.

تم تصميم المحركات الدوارة الهوائية DNOVA مع زنبرك العودة PA- DA -XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.

المعايير الفنية لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H، ذات شفة كاملة، مصنوعة من الفولاذ المقاوم للصدأ SS316، ومانع تسرب - PTFE

المعلمة	قيمة
درجة حرارة وسط التشغيل، درجة مئوية	-50 إلى 200
طلب	إمدادات التدفئة
وسط العمل	الماء، الهواء، البخار، المياه التقنية، النفط، المنتجات البترولية
اتصال خط الأنابيب	ذو حواف
رسم الماء	لا
نوع ممر التدفق	كامل التجويف
فئة إحكام صمام الكرة	أ
نوع التحكم	مشغل هوائي
نوع الاتصال	ذو حواف
يتحكم	مشغل هوائي مع نوابض رجوع
مفاتيح الحد	نعم
موزع هوائي	نعم
الضمان، سنوات	1
بلد الصنع	الصين

أبعاد وأبعاد صمامات الكرة BV3232P(2pc)-FP-F-ISO-H، ذات شفة كاملة، من الفولاذ المقاوم للصدأ SS316، ومانع تسرب - PTFE

مقاس	د	ل	ب1	هـ	غ د	Г˜D1	غ	ف	ت	H2
15	15	114	153	72	95	65	35	2	8	50
20	20	120	153	72	104	75	43	2	8.9	55
25	25	125	174	89	113	85	51	2	9.6
32	32	130	174	89	139	100	64	2	11.2	65
40	40	140	216	109	149	110	73	2	12.7	70
50	50	150	216	109	165	125	92	2	14.3	80
65	65	170	216	109	185	145	105	2	15.9	95
80	80	180	216	109	200	160	127	2	17.5	105

أبعاد الرسم التخطيطي وأبعاد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H، ذات تجويف كامل وحافة، مصنوعة من الفولاذ المقاوم للصدأ SS316، ومانع تسرب - PTFE

جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H، ذات شفة كاملة، من الفولاذ المقاوم للصدأ SS316، ومانع تسرب - PTFE

„–	اسم القطعة	مادة
1	جسم	الفولاذ 316
2	ختم الكرة	مادة البولي تترافلوروإيثيلين المتصاعدة
3	كرة	الفولاذ 316
4،6،12	الترباس، الجوز	الفولاذ 304
5,10	ختم	مادة البولي تترافلوروإيثيلين
7	قسم الأنابيب	الفولاذ 316
8	ينبع	الفولاذ 316
9	التعبئة والتغليف	مادة البولي تترافلوروإيثيلين
11	التعبئة والتغليف	الفولاذ 304

رسم تخطيطي للأجزاء والمواد لصمامات الكرة DNOVA BV3232P(قطعتان)-FP-F-ISO-H، ذات تجويف كامل وحافة، مصنوعة من الفولاذ المقاوم للصدأ SS316، ومانع تسرب - PTFE

المعايير الفنية للمحرك الهوائي DNOVA

المعلمة	قيمة
ضغط التشغيل، بار	6
وسط العمل	الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت
التجاوز اليدوي	خوذة

أبعاد وأبعاد المحرك الهوائي DNOVA

نموذج	DA-065
ج، مم	15
م، مم	80
ن، مم	30
f0، مم	34
ب، مم	20
ب1، مم	174
ج، مم	36
هـ، مم	89
ج	4-M6x10
ك	4-M8x12
ف، مم	26
أ1، مم	125
د، مم	46
ح	ف05
أنا	ف07
ل	14 × 14

رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي DNOVA

جدول الأجزاء والمواد للمحرك الهوائي DNOVA

„–	اسم	الكمية	مادة	طلاء
1	الإسكان	1	الألومنيوم المبثوق	مؤكسد صلب
2	المقابس الجانبية	2	الألمنيوم المصبوب
3	معدات	1	الفولاذ المقاوم للصدأ	مطلي بالنيكل
4	مكبس	2	الفولاذ/الألومنيوم	طلاء الزنك المؤكسد/الجلفاني
5	المقابس	8	الفولاذ المقاوم للصدأ
6	حلقة المكبس	2	إن بي آر
7	الينابيع	0-12	فولاذ زنبركي	طلاء الإيبوكسي
8	محمل المكبس	2	البلاستيك الهندسي
9	حلقة المكبس	2	إن بي آر
10	سدادة	2	إن بي آر
11	حلقة التوقف	2	البلاستيك الهندسي
12	جرس	1	البلاستيك الهندسي
13	غسالة	1	الفولاذ المقاوم للصدأ
14	مشبك زنبركي	2	الفولاذ المقاوم للصدأ
15	مؤشر	1	بلاستيك
16	غطاء المؤشر	1	بلاستيك
17	المحمل	1	البلاستيك الهندسي
18	كاميرا	1	فُولاَذ	طلاء الزنك المؤكسد/الجلفاني
19	المحمل	1	إن بي آر
20	المحمل	1	البلاستيك الهندسي
21	المحمل	1	البلاستيك الهندسي
22	حلقة الختم	2	إن بي آر
23	حلقة الختم	2	إن بي آر
24	المحمل	2	الفولاذ المقاوم للصدأ
25	صامولة الضبط	2	الفولاذ المقاوم للصدأ
26	برغي التعديل	2	الفولاذ المقاوم للصدأ
27	جلبة	2	الألومنيوم

المعايير الفنية للصمام الهوائي DNOVA 4V320-08 220V

اسم	قيمة
نموذج الموزع الهوائي	4V320-08 220 فولت
ضغط التشغيل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
تردد التشغيل، دورات/ثانية	5

أبعاد وأبعاد صمام التحكم الاتجاهي الهوائي DNOVA 4V320-08 220V

نموذج	4V320-08
أ، مم	71.9
ب، مم	45
ج، مم	94.4
د، مم	27
هـ، مم	69
ف، مم	40
انا، مم	24
ك، مم	40
ل، مم	188.8
م، مم	69.4
ن، مم	50
أوه، مم	83.4
ب، مم	22
س، مم	20
ت، مم	6.5
U, مم	2.4
همم	82.4

رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي DNOVAВ

جوازات السفر والشهادات

ورقة بيانات المحرك الهوائي ثنائي الفعل DNOVA DA/SA-xxx المزود بنابض رجوع

Port opening: كامل التجويف
Body material: الفولاذ المقاوم للصدأ AISI 316
Maximum allowable temperature: 200 درجة مئوية
Connection type: ذو حواف
Control type: يتم تشغيله هوائيًا
Operating environment: ماء وهواء وبخار والمياه الصناعية وزيت والمنتجات البترولية
Type of seal: مادة البولي تترافلوروإيثيلين
Voltage: 220 فولت
Explosion-proof: لا
Torque: 176 نيوتن متر
Limit switches: لا
Type of pneumatic actuator: عمل مزدوج
Country of origin: الصين

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
