يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحولات، الجليكول، إلخ)، دون أن تُلحق الضرر بمواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تنظيم.

تم تصميم المحرك الدوار الهوائي مزدوج الفعل PA-DA-105-1 مع عجلة يدوية لأتمتة عملية التحكم في الصمام الصناعي، وكذلك لتحديد موضع صمام إغلاق الصمام.

يتم استخدام الموزع الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.

تم تصميم وحدة مفتاح الحد للإشارة البصرية والكهربائية لمواضع النهاية لجسم إغلاق صمام الإغلاق.

ب

ب

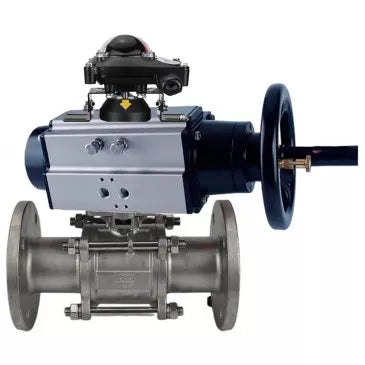

المعايير الفنية DNOVA BV3232P-FP-Fb-ISO-H، رقاقة كاملة التجويف، الفولاذ المقاوم للصدأ SS316، الختم - PTFE، مع مشغل هوائي PA-DA-105-1 مزدوج الفعل، مع موزع هوائي 4V320-08 220 فولت، مع LSU APL-410N EX:

القطر الاسمي DN، مم	15 - 100
الضغط الاسمي PN، بار	16
درجة الحرارة المحيطة، °C	من -50 إلى +200
وسط العمل	الماء والبخار ومنتجات النفط وغيرها من الوسائط السائلة أو الغازية المحايدة للمواد المستخدمة
الاتصال بخط الأنابيب	شفة متداخلة
نوع التحكم	دليل (مقبض)
تمريرة الكرة	كامل الثقب بدون انقباض
إطراء	يمكن تركيب مشغل كهربائي أو هوائي (ISO 5211-2001)

رقاقة DNOVA BV3232P-FP-Fb-ISO-H كاملة التجويف، مصنوعة من الفولاذ المقاوم للصدأ SS316، مانع تسرب من مادة PTFE، مع مشغل هوائي مزدوج الفعل PA-DA-105-1، مع موزع هوائي 4V320-08 220 فولت، مع وحدة LSU APL-410N EX

ب

ب

الأبعاد والأبعاد DNOVA BV3232P-FP-Fb-ISO-H، رقاقة كاملة التجويف، الفولاذ المقاوم للصدأ SS316، الختم - PTFE، مع مشغل هوائي PA-DA-105-1 مزدوج الفعل، مع موزع هوائي 4V320-08 220 فولت، مع LSU APL-410N EX:

DN	د، مم	D2، مم	D1، مم	د، مم	ت، مم	ج، مم	ل، مم	أ، مم	هـ، مم
80	73	138	160	200	20	20	120	495	200
100	90	158	180	220	20	20	150	495	200

مخطط الأبعاد والمقاييس BV3232P-FP-Fb-ISO-H، رقاقة كاملة التجويف، فولاذ مقاوم للصدأ SS316، مانع تسرب - PTFE، مع مشغل هوائي PA-DA-105-1 مزدوج الفعل، مع موزع هوائي 4V320-08 220 فولت، مع وحدة LSU APL-410N EX

ب

ب

جدول الأجزاء والمواد BV3232P-FP-Fb-ISO-H، رقاقة كاملة التجويف، فولاذ مقاوم للصدأ SS316، مانع تسرب - PTFE، مع مشغل هوائي PA-DA-105-1 مزدوج الفعل، مع موزع هوائي 4V320-08 220 فولت، مع LSU APL-410N EX:

„–	أجزاء	مادة
1	بندق	الفولاذ 304
2	مقبض	فولاذ 201+PVC
3	غسالة	الفولاذ 304
4	حلقة القفل	الفولاذ 304
5	غسالة الدفع	الفولاذ 304
6	غسالة الغدد	الفولاذ 304
7	غدة	مادة البولي تترافلوروإيثيلين
8	حشية التوقف	مادة البولي تترافلوروإيثيلين
9	عصا	الفولاذ 316
10	غطاء الكرة	الفولاذ 316
11	كرة	الفولاذ 316
12	ختم الكرة	مادة البولي تترافلوروإيثيلين
13	حشية	مادة البولي تترافلوروإيثيلين
14	جسم	الفولاذ 316

رسم تخطيطي للأجزاء والمواد DNOVA BV3232P-FP-Fb-ISO-H، رقاقة كاملة التجويف، فولاذ مقاوم للصدأ SS316، مانع تسرب - PTFE، مع مشغل هوائي PA-DA-105-1 مزدوج الفعل، مع موزع هوائي 4V320-08 220 فولت، مع وحدة LSU APL-410N EX

ب

ب

المعايير الفنية للمحرك الهوائي PA-DA-105-1:

المحرك الهوائي PA-DA-105-1

ب

ب

أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:

رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي PA-DA-105-1

ب

ب

جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1

ب

المعايير الفنية للصمام الهوائي 4V320-08 220 فولت:

اسم	معنى
نوع الصمام الهوائي	صمام منزلق
ضغط العمل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
إجمالي الطاقة، فولت	4.5
يتحكم	كهرومغناطيسي مزدوج الجوانب
تردد التشغيل، دورة/ثانية	5

صمام هوائي 4V320-08 220 فولت

ب

ب

أبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت:

نموذج صمام هوائي	4V320-08
أ، مم	71.9
ب، مم	45
ج، مم	94.4
د، مم	27
هـ، مم	69
ف، مم	40
انا، مم	24
ك، مم	40
ل، مم	188.8
م، مم	69.4
ن، مم	50
أوه، مم	82.4
ب، مم	24
س، مم	20
ت، مم	6.5
U, مم	2.4
V، مم	4
همم	82.4

رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت

ب

ب

المعايير الفنية لوحدة مفتاح الحد APL-410N EX:

اسم	قيمة
نموذج وحدة مفتاح الحد	APL-410N EX
أقصى جهد لمفتاح الحد، فولت	250
درجة حرارة بيئة العمل، درجة مئوية	من -40 إلى +80
مدة الخدمة، سنوات	10

وحدة مفتاح الحد APL-410N EX

ب

ب

أبعاد وأبعاد وحدة مفتاح الحد APL-410N EX:

نموذج	د، مم	D1، مم	همم	ل، مم	ب، مم	م، مم
APL-410N EX	9.5	5	174	177	178	8

رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-410N EX

تعتمد تكلفة ومدة تسليم طلبك على عدة عوامل، منها نوع المنتج المطلوب، والكمية، وبلد المقصد. قد تختلف مدة التصنيع ومتطلبات الشحن لكل منتج، مما قد يؤثر على جدول التسليم الإجمالي.

للحصول على معلومات دقيقة ومحدثة حول تكاليف التوصيل ومواعيده، ننصح بالتواصل مع مديري المبيعات لدينا. سيسعدهم تزويدكم بعرض سعر مفصل ووقت تسليم تقديري بناءً على متطلباتكم الخاصة.

لا تتردد في التواصل معنا لأي أسئلة أو مساعدة إضافية بخصوص طلبك.
