تُستخدم صمامات الكرة كصمامات إغلاق في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، مع مراعاة عدم تأثيرها على مواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تنظيم.
محرك كهربائي ربع دورة QT-N-xEM-O1-x-U1 مع حماية حرارية وسخان.
صُممت مشغلات ربع دورة كهربائية للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بصمام ربع دورة. تُستخدم هذه المحركات في مختلف قطاعات الاقتصاد الوطني: الغاز، والنفط، والمعادن، والصناعات الغذائية، والإسكان، والخدمات العامة، وغيرها.
ب
ب
المعايير الفنية DNOVA BV3232P-FP-Fb-ISO-H تجويف كامل، رقاقة، جسم - فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع محرك كهربائي ربع دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
| القطر الاسمي DN، مم | 15 - 100 |
| الضغط الاسمي PN، بار | 16 |
| درجة الحرارة المحيطة، °C | من -50 إلى +200 |
| وسط العمل | الماء والبخار ومنتجات النفط وغيرها من الوسائط السائلة أو الغازية المحايدة للمواد المستخدمة |
| الاتصال بخط الأنابيب | شفة متداخلة |
| نوع التحكم | دليل (مقبض) |
| تمريرة الكرة | كامل الثقب بدون انقباض |
| إطراء | يمكن تركيب مشغل كهربائي أو هوائي (ISO 5211-2001) |

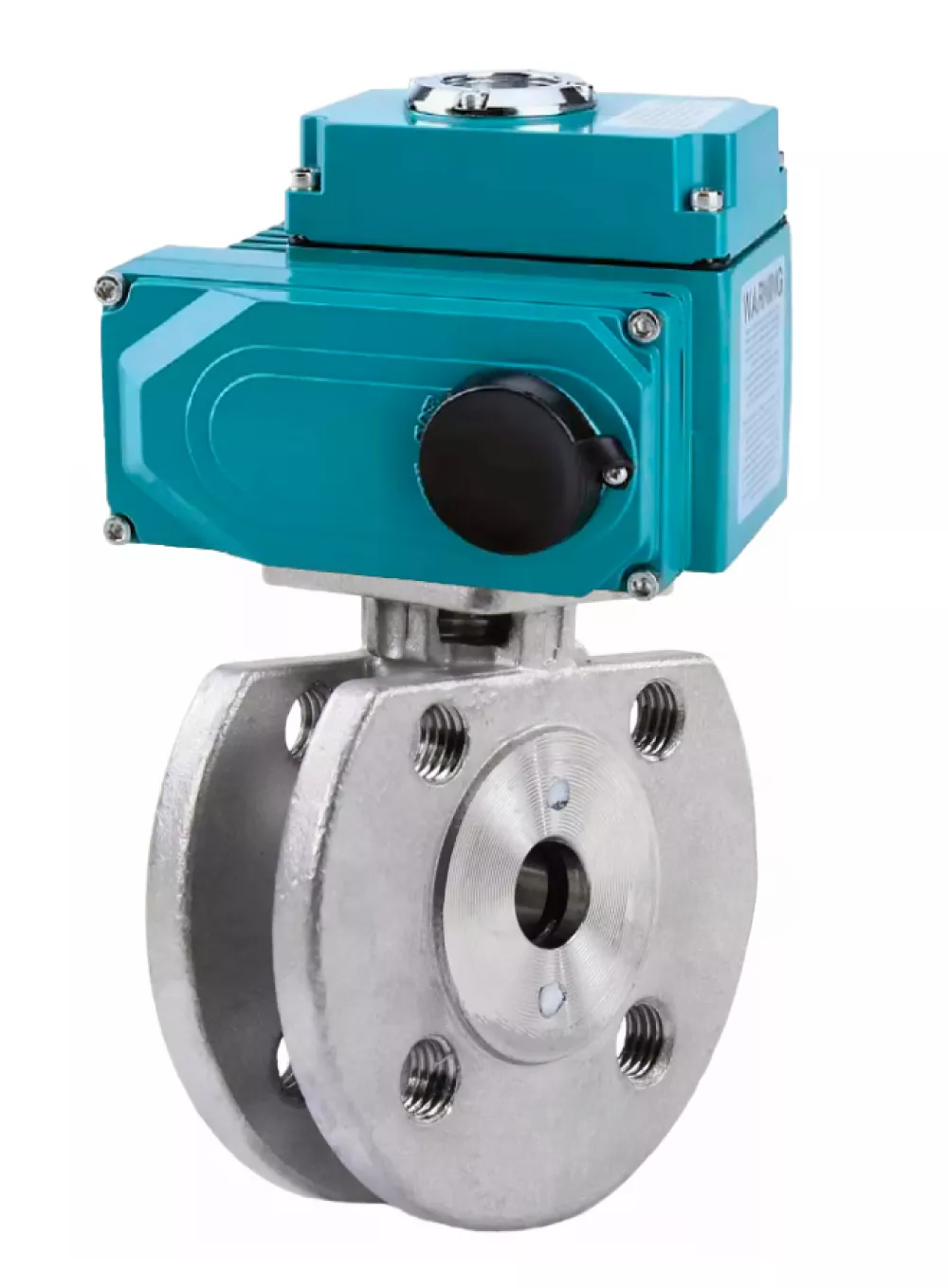

DNOVA BV3232P-FP-Fb-ISO-H، رقاقة، جسم كامل - فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع محرك كهربائي ربع دورة QT-N-020EM-O1-24VDC-U1 24V HARK
ب
ب
الأبعاد والأبعاد DNOVA BV3232P-FP-Fb-ISO-H تجويف كامل، رقاقة، جسم - فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع محرك كهربائي ربع دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
| DN | 80 | 100 |
| محرك كهربائي نموذجي | QT-N-020EMT-O1-24VDC-UHL1 | |
| د، مم | 80 | 100 |
| D2، مم | 133 | 158 |
| D1، مم | 160 | 180 |
| د، مم | 200 | 220 |
| ت، مم | 3 | 3 |
| ج، مم | 20 | 20 |
| ل، مم | 120 | 150 |
| X، مم | 241.8 | 241.8 |
مخطط الأبعاد والمقاييس DNOVA BV3232P-FP-Fb-ISO-H كامل التجويف، رقاقة، الجسم - الفولاذ المقاوم للصدأ SS316، الختم - PTFE، مع محرك كهربائي ربع دورة QT-N-020EM-O1-24VDC-U1 24V HARK
ب
ب
جدول الأجزاء والمواد DNOVA BV3232P-FP-Fb-ISO-H تجويف كامل، رقاقة، جسم - فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع محرك كهربائي ربع دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
| „– | أجزاء | مادة |
| 1 | بندق | الفولاذ 304 |
| 2 | مقبض | فولاذ 201+PVC |
| 3 | غسالة | الفولاذ 304 |
| 4 | حلقة القفل | الفولاذ 304 |
| 5 | غسالة الدفع | الفولاذ 304 |
| 6 | غسالة الغدد | الفولاذ 304 |
| 7 | غدة | مادة البولي تترافلوروإيثيلين |
| 8 | حشية التوقف | مادة البولي تترافلوروإيثيلين |
| 9 | عصا | الفولاذ 316 |
| 10 | غطاء الكرة | الفولاذ 316 |
| 11 | كرة | الفولاذ 316 |
| 12 | ختم الكرة | مادة البولي تترافلوروإيثيلين |
| 13 | حشية | مادة البولي تترافلوروإيثيلين |
| 14 | جسم | الفولاذ 316 |
رسم تخطيطي للأجزاء والمواد DNOVA BV3232P-FP-Fb-ISO-H، رقاقة، جسم كامل التجويف - فولاذ مقاوم للصدأ SS316، ختم - PTFE، مع محرك كهربائي ربع دورة QT-N-020EM-O1-24VDC-U1 24V HARK
ب
ب
المحركات التقنية QT-N-xEM-O1-x-U1m HARK:
| نوع المحرك الكهربائي | ربع دورة |
| نوع المحرك | غير متزامن |
| زاوية الدوران، درجة | 90В±5 |
| مواد الإسكان | سبائك الألومنيوم، مسحوق الإيبوكسي المغلفة |
| مادة العمود | سبائك الفولاذ |
| جهد الإمداد | 24 فولت/تيار مستمر |
| غدة الكابل | غدة 2xM18 |
| نوع الاتصال | ايزو 5211 |
| جهاز القفل الذاتي | دودة ذاتية القفل وتروس دودة |
| إيقاف التشغيل التلقائي في الأوضاع المفتوحة والمغلقة والمزدحمة | 2 مفاتيح حدية + 2 مفاتيح إضافية (اتصال جاف)؛ |
| الحماية الحرارية | التشغيل عند 120 درجة مئوية ± 5 درجة مئوية؛ إيقاف التشغيل عند 97 درجة مئوية ± 5 درجات مئوية |
| الحد الميكانيكي لدوران عمود الإخراج | 2 توقفات خارجية قابلة للتعديل |
| فئة حماية العلبة | IP67 |
| مستوى الضوضاء، ديسيبل | ¤ 50 |
| قوة السخان، وات | 5 |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +70 |
| الرطوبة المحيطة | ¤95% (25 درجة مئوية) |
| حماية السكن من الانفجار | لا |
مشغل QT-N-xEMT-O1-x-UHL1HARK مع حماية حرارية وسخان
ب
ب
أبعاد وأبعاد محركات QT-N-xEM-O1-x-U1 HARK:
| الأبعاد، مم | ايزو 5211 | ||||||
| ل | ح | أ | ب | ج | د | حجم الجذع، مربع | |
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22 × 22 | F07/F10 |
رسم تخطيطي للأبعاد الكلية للمحرك QT-N-xEMT-O1-x-UHL1HARK مع الحماية الحرارية والسخان
ب
ب
مخطط تخطيطي لمشغلات QT-N-xEM-O1-x-U1 HARK:
| „– | اسم |
| 1 | مؤشر الموضع |
| 2 | الغطاء العلوي |
| 3 | لوحة التحكم |
| 4 | مكثف |
| 5 | كاميرات الضغط |
| 6 | عمود الإخراج مع عجلة دودية |
| 7 | الإسكان |
| 8 | محددات شوط عمود الإخراج |
| 9 | عمود الدودة |
| 10 | محرك كهربائي |
| 11 | علبة التروس |
| 12 | غطاء علبة التروس |
مخطط تخطيطي للمشغلات QT-N-xEMT-O1-x-UHL1HARK مع الحماية الحرارية والسخان
- Body material
- الفولاذ المقاوم للصدأ AISI 316
- Maximum allowable temperature
- #Р˜РњРЇ؟
- Connection type
- حواف مدمجة
- Control type
- مدفوعة بالكهرباء
- Operating environment
- ماء وهواء وبخار وزيوت والمياه الصناعية وزيت
- Applications
- إمدادات المياه
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Voltage
- 24 فولت
- Explosion-proof
- لا
- Torque
- 28 نيوتن متر
- Limit switches
- نعم
- Actuator model
- QT-N-020EM-O1-24VDC-U1 هارك
- Country of origin
- الصين
