صمامات كروية

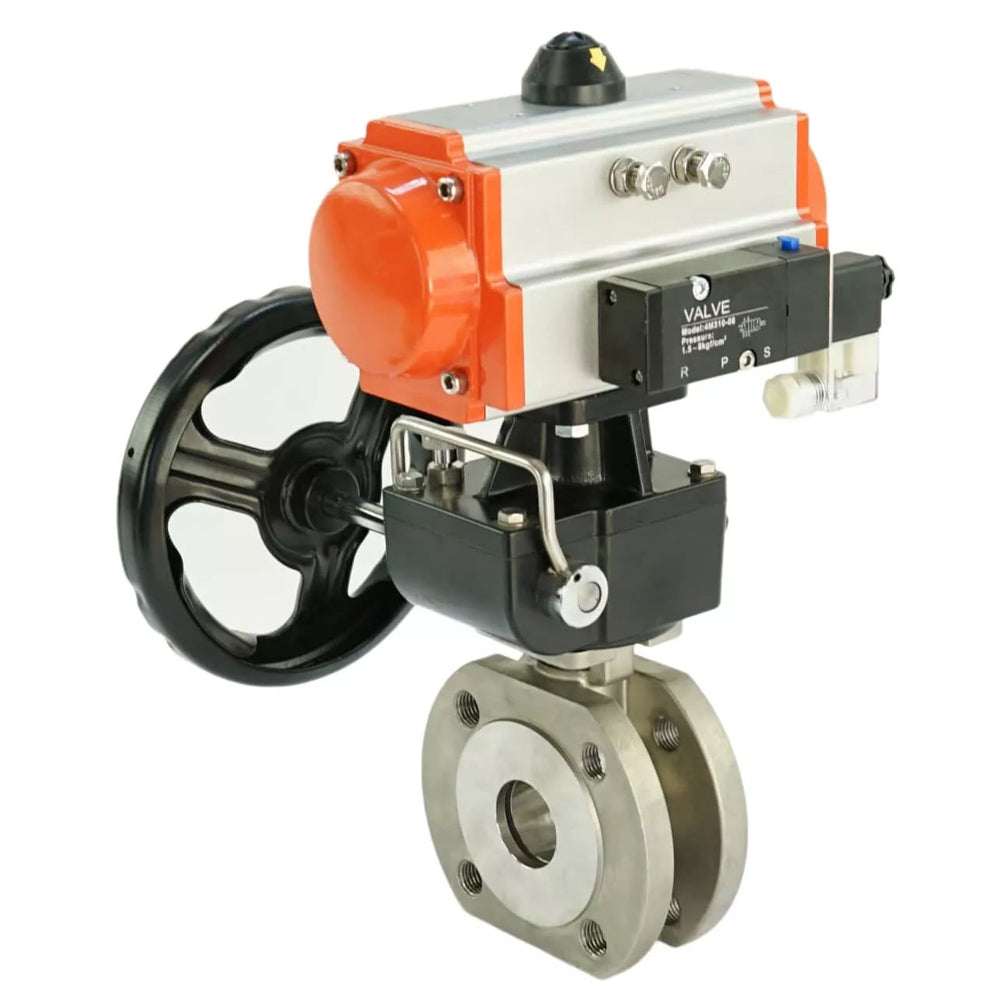

يُستخدم صمام الكرة DNOVA BV3232P-FP-Fb-ISO-H كصمام إغلاق في أنظمة التدفئة والمياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات سلسلة BV3232P-FP-Fb-ISO-H في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) التي لا تُسبب ضررًا لمواد الصمام.

مُشغِّل هوائي مزدوج المفعول DNOVA PA-DA مُصمَّم لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - البوابات، والصمامات الكروية. مُشغِّلات DNOVA الهوائية مُصمَّمة للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مُغطاة بطبقة مقاومة للتآكل.

صمام هوائي DN.ru 4V320-10 220V يستخدم صمام DNOVA 4V320-10 220V لتغيير اتجاه وبدء وإيقاف تدفقات الهواء المضغوط في نظام هوائي اعتمادًا على إجراء التحكم الخارجي.

صمام DNOVA MON اليدوي ثنائي اللفة، المزود بترس دودي وعلبة تروس تخفيض السرعة HDM، يُمكّن من ضبط الوضع المطلوب لصمام الإغلاق يدويًا بربع لفة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ربع لفة. مناسب للتركيب الداخلي والخارجي. صُمم نظام التحكم اليدوي على شكل وحدات لتوفير الحل الأمثل والأكثر فعالية لجميع تطبيقات التحكم اليدوي.

ب

ب

المعايير الفنية لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H مع مشغل هوائي مزدوج الفعل PA-DA، صمام هوائي 4V320-10 220V، يدوي مزدوج الفعل MON:

اسم	معنى
الضغط الاسمي PN، بار	16
نوع جهاز الرافعة	ثنائي الاتجاه
طلب	إمداد الحرارة
بيئة العمل	الماء، الهواء، البخار، الزيوت، المياه الصناعية، البترول
الاتصال بخط الأنابيب	شفة متداخلة
تناول الماء	لا
نوع قسم التدفق	كامل التجويف
نوع التحكم	مع محرك هوائي
الانضمام	شفة متداخلة
يتحكم	مشغل هوائي مزدوج الفعل
توفر مفاتيح الحد	لا
توفر الموزع الهوائي	هنالك

ب

ب

رسم تخطيطي لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H مع مشغل هوائي مزدوج الفعل PA-DA، وصمام هوائي 4V320-10 220 فولت، وتجاوز يدوي MON

ب

ب

أبعاد وأبعاد صمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H مع مشغل هوائي مزدوج الفعل PA-DA، صمام هوائي 4V320-10 220V، يدوي مزدوج الفعل MON:

DN، مم	ل، مم	د، مم	ف، مم	ل1، مم	هـ، مم
15	42	95	98	153	120
20	48	105	98	153	120
25	50	115	98	153	120
32	60	140	98	153	120
40	65	150	115	174	120
50	80	165	115	174	120
65	110	185	135	216	133
80	120	200	135	216	133
100	150	220	135	216	133

ب

ب

رسم تفصيلي ورسم تخطيطي للمواد الخاصة بصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H

ب

ب

جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P-FP-Fb-ISO-H:

لا.	اسم	مادة
1	أفسد	الفولاذ 304
2	وسادة	مادة البولي تترافلوروإيثيلين
3	حشية الدفع	مادة البولي تترافلوروإيثيلين
4	مخزون	الفولاذ 316
5	قبعة بيسبول	الفولاذ 316
6	إطار	الفولاذ 316
7	ختم الكرة	مادة البولي تترافلوروإيثيلين
8	كرة	الفولاذ 316

ب

ب

المعايير الفنية للمحرك الهوائي المزدوج الفعل PA-DA:

اسم	معنى
نموذج	PA-DA
تصميم	التمثيل المزدوج
ضغط التحكم، بار	2 غ· 8
توفر النسخ الاحتياطي اليدوي	عجلة القيادة

ب

ب

رسم تخطيطي لأجزاء ومواد المحرك الهوائي ثنائي الفعل DNOVA PA-DA

ب

ب

جدول الأجزاء والمواد للمحرك الهوائي مزدوج الفعل DNOVA PA-DA:

لا.	اسم	مادة
1	إطار	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك زنبركي	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

ب

ب

المعايير الفنية لصمام الهواء المضغوط DNOVA 4V320-10 220V

اسم	معنى
نوع الموزع الهوائي	صمام البكرة
نموذج الموزع الهوائي	4 فولت 320-10 220 فولت
ضغط العمل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
تردد الاستجابة، دورات/ثانية	5

ب

ب

رسم تخطيطي لعجلة اليد DNOVA MON.

ب

المعايير الفنية لعجلات DNOVA MON اليدوية:

اسم	معنى
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

ب

رسم تخطيطي للأجزاء والمواد المستخدمة في عجلة اليد DNOVA MON.

ب

جدول الأجزاء والمواد لعجلة اليد DNOVA MON:

لا.	اسم	مادة
1	قضيب لتثبيت المحرك الهوائي	الفولاذ 45
2	حلقة الختم	EPDM
3	زنبرك القفل	فولاذ زنبركي
4	غطاء الطرف العلوي	سبائك الألومنيوم
5	أفسد	الفولاذ 304
6	دعامة التثبيت (القضيب الرئيسي)	الفولاذ 304
7	إطار	سبائك الألومنيوم
8	حلقة الختم	EPDM
9	المخفض	حديد الزهر VCh50
10	اقتران الانتقال	الحديد الزهر VCh40
11	قضيب علبة التروس	الحديد الزهر VCh40
