وصف

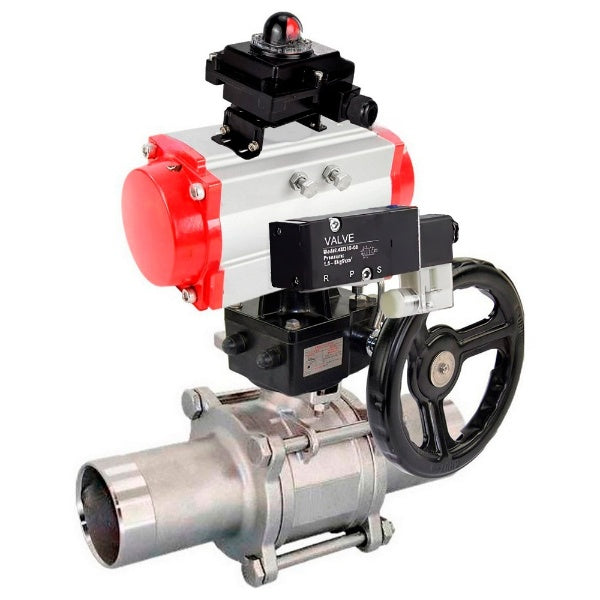

يُستخدم صمام الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H LONG كصمام إغلاق في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات سلسلة BV3232P(3pc)-FP-W-ISO-H LONG في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون التأثير على مواد الصمام.
صُمم مشغل DNOVA PA-DA الهوائي ثنائي المفعول لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - البوابات والصمامات الكروية. صُممت مشغلات DNOVA الهوائية للاستخدام الداخلي والخارجي. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
يستخدم الموزع الهوائي DNOVA 4V320-08 220V لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
وحدة مفتاح الحد DNOVA APL-510N EX هي جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل وإظهار مواضع عنصر الإغلاق في صمامات الأنابيب. عادةً، يحتوي الصندوق المغلق على مفتاحين ميكانيكيين بجهد يصل إلى 250 فولت، لمراقبة موضع قضيب التشغيل والإشارة في المواضع المتطرفة. يُركّبان أعلى سطح التشغيل. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان صمام الأنابيب المتصل مغلقًا، فلن يظهر سوى الجزء الأحمر من نصف الكرة المكتوب عليه "مغلق"؛ أما إذا كان مفتوحًا، فلن يظهر سوى الجزء الأصفر المكتوب عليه "مفتوح". يُرى هذا المؤشر البصري بوضوح من بعيد، مما يُسهّل فحص الجهاز، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يُقلل من احتمالية سوء فهم المعلومات. بفضل استخدام وحدة LSU، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة/مغلقة) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط عملية التشخيص عند اكتشاف الأعطال.
يتيح نظام التحكم اليدوي DNOVA MON المزود بترس دودي وترس تخفيض HDM ضبط الوضع المطلوب لعنصر الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ذات الربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري لنظام التحكم اليدوي إلى توفير الحل الأمثل والأكثر فعالية لجميع مهام التحكم اليدوي.
ب
ب
المعايير الفنية لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H LONG مع مشغل هوائي مزدوج الفعل PA-DA، صمام هوائي 4V320-08 220V، BCV APL-510N EX، مضاعف يدوي MON:
| اسم | معنى |
| درجة حرارة بيئة العمل، درجة مئوية | من -20 إلى 180 |
| نوع جهاز الرافعة | ثنائي الاتجاه |
| طلب | إمدادات المياه، إمدادات التدفئة، الصناعة |
| بيئة العمل | الماء، البخار، منتجات البترول، الوسائط المحايدة، الوسائط الغازية |
| الاتصال بخط الأنابيب | للحام |
| تناول الماء | لا |
| نوع قسم التدفق | كامل التجويف |
| نوع التحكم | مع محرك هوائي |
| الانضمام | للحام |
| يتحكم | مشغل هوائي مزدوج الفعل |
| توفر مفاتيح الحد | هنالك |
| توفر الموزع الهوائي | هنالك |
ب
ب
رسم تخطيطي لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H LONG مع مشغل هوائي مزدوج الفعل PA-DA، وصمام هوائي 4V320-08 220 فولت، وBCV APL-510N EX، وتجاوز يدوي MON
ب
أبعاد وأبعاد صمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H LONG مع مشغل هوائي مزدوج الفعل PA-DA، صمام هوائي 4V320-08 220V، BCV APL-510N EX، مضاعف يدوي MON:
| DN، مم | ل، مم | د، مم | ف، مم | ل1، مم | هـ، مم | ج، مم |
| 10 | 130 | 17.2 | 98 | 153 | 120 | 138.4 |
| 15 | 150 | 21.3 | 98 | 153 | 120 | 138.4 |
| 20 | 155 | 26.9 | 115 | 174 | 120 | 138.4 |
| 25 | 186 | 33.7 | 135 | 216 | 133 | 138.4 |
| 32 | 195 | 42.4 | 98 | 153 | 120 | 138.4 |
| 40 | 231 | 48.3 | 115 | 174 | 120 | 138.4 |
| 50 | 243 | 60.3 | 135 | 216 | 133 | 138.4 |
| 65 | 290 | 76.1 | 135 | 216 | 133 | 138.4 |
| 80 | 302 | 88.9 | 135 | 216 | 133 | 138.4 |
| 100 | 326 | 114.3 | 160 | 279 | 180 | 138.4 |
| 125 | 360 | 141.3 | 193 | 308 | 180 | 138.4 |
| 150 | 390 | 168.3 | 210 | 405 | 195 | 138.4 |
ب
ب
رسم تفصيلي ورسم تخطيطي للمواد الخاصة بصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H LONG
ب
ب
جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P(3pc)-FP-W-ISO-H LONG:
| رقم الصنف | اسم القطعة | مادة |
| 1 | إطار | الفولاذ المقاوم للصدأ 316 |
| 2 | عنصر جانبي (2 قطعة) | الفولاذ المقاوم للصدأ 316 |
| 3 | كرة | الفولاذ المقاوم للصدأ 316 |
| 4 | ختم الكرة | مادة البولي تترافلوروإيثيلين |
| 5 | ختم القضيب | مادة البولي تترافلوروإيثيلين |
| 6 | كم | الفولاذ المقاوم للصدأ 304 |
| 7 | مخزون | الفولاذ المقاوم للصدأ 316 |
| 8 | غسالة | الفولاذ المقاوم للصدأ |
| 9 | أفسد | الفولاذ A2-70 |
| 10 | الترباس | الفولاذ A2-70 |
ب
ب
المعايير الفنية للمحرك الهوائي المزدوج الفعل PA-DA:
| اسم | معنى |
| نموذج | PA-DA |
| تصميم | التمثيل المزدوج |
| ضغط التحكم، بار | 2 غ· 8 |
| توفر النسخ الاحتياطي اليدوي | عجلة القيادة |
ب
ب
رسم تخطيطي لأجزاء ومواد المحرك الهوائي DNOVA PA-DA مزدوج الفعل
ب
جدول أجزاء ومواد المحرك الهوائي DNOVA PA-DA مزدوج الفعل:
| لا. | اسم | مادة |
| 1 | إطار | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك زنبركي | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
ب
ب
المعايير الفنية لصمام الهواء المضغوط DNOVA 4V320-08 220V
| اسم | معنى |
| نوع الموزع الهوائي | صمام البكرة |
| نموذج الموزع الهوائي | 4V320-08 220 فولت |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| تردد الاستجابة، دورات/ثانية | 5 |
ب
ب
كتلة مفتاح الحد DNOVA APL-510N EX
ب
ب
المعلمات التقنية لوحدة مفتاح الحد DNOVA APL-510N EX
| اسم | معنى |
| نموذج كتلة مفتاح الحد | APL-510N EX |
| مدة الخدمة، سنوات | 10 |
ب
ب
جدول أجزاء ومواد كتلة مفتاح الحد DNOVA APL-510N EX:
| رقم الصنف | التفاصيل | مادة |
| 1 | مؤشر مرئي | بلاستيك ABS / بولي كربونات |
| 2 | غطاء المؤشر المرئي | البولي كربونات |
| 3 | ملصق | |
| 4 | مسامير الغطاء | الفولاذ المقاوم للصدأ |
| 5 | غطاء السكن في جامعة ولاية لويزيانا | صب الألومنيوم |
| 6 | رمح | الفولاذ المقاوم للصدأ |
| 7 | مفاتيح الحد | |
| 8 | الكاميرات (غريبة الأطوار) | البولي كربونات |
| 9 | قضية جامعة ولاية لويزيانا | صب الألومنيوم |
| 10 | كتلة طرفية | |
| 11 | محطة أرضية | الفولاذ المقاوم للصدأ |
| 12 | ثقب (خيط) لدخول الكابل | |
| 13 | قوس | الفولاذ المقاوم للصدأ |
ب
ب
رسم تخطيطي للنسخ الاحتياطي اليدوي DNOVA MON
ب
المعايير الفنية للنسخ الاحتياطي اليدوي DNOVA MON:
| اسم | معنى |
| درجة الحماية، IP | 67 |
| نوع الاتصال | ايزو 5211 |
ب
ب
رسم تخطيطي لأجزاء ومواد النسخ الاحتياطي اليدوي DNOVA MON
ب
جدول أجزاء ومواد النسخ الاحتياطي اليدوي DNOVA MON:
| لا. | اسم | مادة |
| 1 | قضيب لتثبيت المحرك الهوائي | الفولاذ 45 |
| 2 | حلقة الختم | EPDM |
| 3 | زنبرك القفل | فولاذ زنبركي |
| 4 | غطاء الطرف العلوي | سبائك الألومنيوم |
| 5 | أفسد | الفولاذ 304 |
| 6 | دعامة التثبيت (القضيب الرئيسي) | الفولاذ 304 |
| 7 | إطار | سبائك الألومنيوم |
| 8 | حلقة الختم | EPDM |
| 9 | المخفض | حديد الزهر VCh50 |
| 10 | اقتران الانتقال | الحديد الزهر VCh40 |
| 11 | قضيب علبة التروس | الحديد الزهر VCh40 |
