صمامات كروية

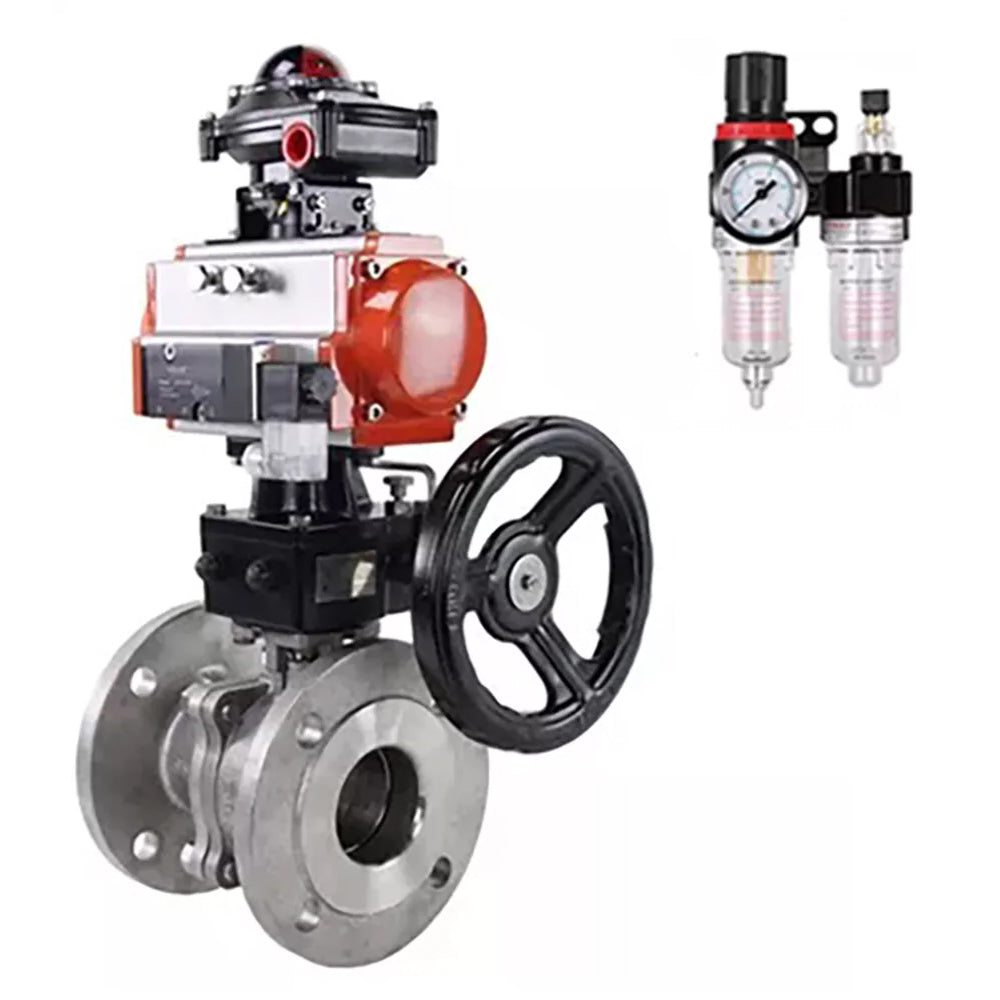

يُستخدم صمام الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H كصمام إغلاق في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات سلسلة BV3232P(2pc)-FP-F-ISO-H في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) التي لا تُسبب ضررًا لمواد الصمام.

مُشغِّل هوائي مزدوج المفعول DNOVA PA-DA مُصمَّم لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - البوابات، والصمامات الكروية. مُشغِّلات DNOVA الهوائية مُصمَّمة للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مُغطاة بطبقة مقاومة للتآكل.

يستخدم صمام الهواء المضغوط DNOVA 4V320-08 220V لتغيير الاتجاه وبدء وإيقاف تدفقات الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.

صندوق مفتاح الحد DNOVA APL-410N EX هو جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل، ولعرض مواضع صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، لمراقبة موضع ذراع التشغيل وإشارات المواضع القصوى. يُركّبان أعلى سطح المحرك. في الجزء العلوي من وحدة مفتاح الحد، يوجد مؤشر بصري نصف كروي ثنائي اللون. إذا كان وصلة الأنبوب المتصلة مغلقة، يظهر الجزء الأحمر فقط من نصف الكرة المسمى "مغلق"، وإذا كان مفتوحًا، يظهر الجزء الأصفر فقط المسمى "مفتوح". هذا المؤشر البصري واضح من مسافة بعيدة، مما يُسهّل فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة / مغلقة) إلى أنظمة التحكم الآلية، مما يسمح بزيادة موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.

يتيح مشغل DNOVA MON اليدوي ثنائي الدوران، المزود بترس دودي وعلبة تروس تخفيض السرعة HDM، ضبط الموضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأمثل والأكثر فعالية لمجموعة كاملة من تطبيقات التجاوز اليدوي.

صُممت وحدة معالجة الهواء AFC2000 لتنظيف الهواء المضغوط من الرطوبة المتساقطة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى مُحدد مسبقًا، وتزويد عناصر النظام الهوائي بسعة كبيرة تتراوح بين 500 و10000 لتر/دقيقة بزيت التشحيم من خزان في تيار الهواء المضغوط. يضيف جهاز التشحيم (مبخّر الزيت) زيتًا بلزوجة 32 مم²/ثانية (cSt) عند درجة حرارة 40 درجة مئوية إلى النظام الهوائي لمزيد من تزييت مكونات التحكم - الأسطوانات الهوائية والصمامات الهوائية.

ب

ب

المعايير الفنية لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H مع مشغل هوائي مزدوج الفعل PA-DA، صمام هوائي 4V320-08 220V، BCV APL-410N EX، مضاعف يدوي MON، ATU AFC2000:

اسم	معنى
نوع جهاز الرافعة	ثنائي الاتجاه
طلب	إمداد الحرارة
بيئة العمل	الماء، الهواء، البخار، المياه الصناعية، النفط، المنتجات النفطية
الاتصال بخط الأنابيب	ذو حواف
تناول الماء	لا
نوع قسم التدفق	كامل التجويف
نوع التحكم	مع محرك هوائي
الانضمام	ذو حواف
يتحكم	مشغل هوائي مزدوج الفعل
توفر مفاتيح الحد	هنالك
توفر الموزع الهوائي	هنالك

ب

ب

رسم تخطيطي لصمامات الكرة DNOVA BV3232P(قطعتان)-FP-F-ISO-H مع مشغل هوائي مزدوج الفعل PA-DA، وصمام هوائي 4V320-08 220 فولت، وصمام كروي APL-410N EX، ومفتاح تشغيل يدوي MON، وصمام كروي AFC2000

ب

ب

أبعاد وأبعاد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H مع مشغل هوائي مزدوج الفعل PA-DA، صمام هوائي 4V320-08 220V، BCV APL-410N EX، مضاعف يدوي MON، ATU AFC2000:

DN، مم	ل، مم	د، مم	ف، مم	ل1، مم	و، ممم	ج، مم	X، مم	ي، مم
15	115	95	98	153	120	147	88	162
20	120	105	98	153	120	147	88	162
25	125	115	115	174	120	147	88	162
32	130	140	115	174	120	147	88	162
40	140	150	115	174	120	147	88	162
50	150	165	135	216	133	147	88	162
65	170	185	135	216	133	147	88	162
80	180	200	135	216	133	147	88	162
100	190	220	160	279	180	147	88	162
125	325	250	210	405	195	147	88	162
150	350	285	210	405	195	147	88	162
200	400	340	237	465	195	147	88	162

ب

ب

رسم تفصيلي ورسم تخطيطي للمواد الخاصة بصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H

ب

ب

جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-H:

رقم الصنف	اسم الأجزاء	مادة
1	إطار	CF8M (نظير الفولاذ AISI 316)
2	كرة	الفولاذ المقاوم للصدأ SS316
3	الترباس	الفولاذ المقاوم للصدأ
4	غسالة الدفع	مادة البولي تترافلوروإيثيلين
5	مخزون	الفولاذ المقاوم للصدأ SS316
6	عنصر الشفة (قطعتان)	CF8M (نظير الفولاذ AISI 316)
7	ختم الكرة (2 قطعة)	مادة البولي تترافلوروإيثيلين

ب

ب

المعايير الفنية للمحرك الهوائي المزدوج الفعل PA-DA:

اسم	معنى
نموذج	لا-نعم
بناء	التمثيل المزدوج
ضغط التحكم، بار	2 غ· 8
توفر النسخ الاحتياطي اليدوي	عجلة القيادة

ب

ب

رسم تخطيطي لأجزاء ومواد المحرك الهوائي ثنائي الفعل DNOVA PA-DA

ب

ب

جدول الأجزاء والمواد للمحرك الهوائي مزدوج الفعل DNOVA PA-DA:

لا.	اسم	مادة
1	إطار	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك زنبركي	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

ب

ب

المعايير الفنية لصمام الهواء المضغوط DNOVA 4V320-08 220V

اسم	معنى
نوع الموزع الهوائي	صمام البكرة
نموذج الموزع الهوائي	4V320-08 220 فولت
ضغط العمل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
تردد الاستجابة، دورات/ثانية	5

ب

ب

وحدة مفتاح الحد DNOVA APL-410N EX

ب

ب

المعايير الفنية لوحدة مفتاح الحد DN.ru APL-410N EX

اسم	معنى
نموذج كتلة مفتاح الحد	APL-410N EX
درجة الحرارة المحيطة، درجة مئوية	من -20 إلى 210
عمر الخدمة، سنوات	10

ب

ب

جدول أجزاء ومواد وحدة مفتاح الحد DNOVA APL-410N EX:

رقم السلسلة/الرقم	التفاصيل	مادة
1	مؤشر مرئي	بلاستيك ABS / بولي كربونات
2	غطاء المؤشر المرئي	البولي كربونات
3	ملصق
4	مسامير الغطاء	الفولاذ المقاوم للصدأ
5	غطاء السكن BKV	صب الألومنيوم
6	رمح	الفولاذ المقاوم للصدأ
7	مفاتيح الحد
8	الكاميرات (غريبة الأطوار)	البولي كربونات
9	قضية BKV	صب الألومنيوم
10	كتلة طرفية
11	محطة أرضية	الفولاذ المقاوم للصدأ
12	ثقب (خيط) لدخول الكابل
13	قوس	الفولاذ المقاوم للصدأ

ب

ب

رسم تخطيطي لعجلة اليد DNOVA MON.

ب

المعايير الفنية لعجلات DNOVA MON اليدوية:

اسم	معنى
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

ب

ب

رسم تخطيطي للأجزاء والمواد المستخدمة في عجلة اليد DNOVA MON.

ب

جدول الأجزاء والمواد لعجلة اليد DNOVA MON:

لا.	اسم	مادة
1	قضيب لتثبيت المحرك الهوائي	الفولاذ 45
2	حلقة الختم	EPDM
3	زنبرك القفل	فولاذ زنبركي
4	غطاء الطرف العلوي	سبائك الألومنيوم
5	أفسد	الفولاذ 304
6	دعامة التثبيت (القضيب الرئيسي)	الفولاذ 304
7	إطار	سبائك الألومنيوم
8	حلقة الختم	EPDM
9	المخفض	حديد الزهر VCh50
10	اقتران الانتقال	الحديد الزهر VCh40
11	قضيب علبة التروس	الحديد الزهر VCh40

ب

ب

المعلمات الرئيسية لوحدة معالجة الهواء DNOVA AFC2000

ضغط العمل، بار	8
أقصى ضغط، بار	10
نطاق الضغط القابل للتعديل، بار	0.5 غرام · 9
ضغط التدمير، بار	15
اتصال الهواء	1/4 بوصة
درجة حرارة التشغيل، درجة مئوية	من -5 إلى +60
حجم الجسيمات المفلترة، ميكرومتر	40
لزوجة الزيت	ISO VG 32
الوزن، كجم	0.395
تكوين الطقم	فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل
