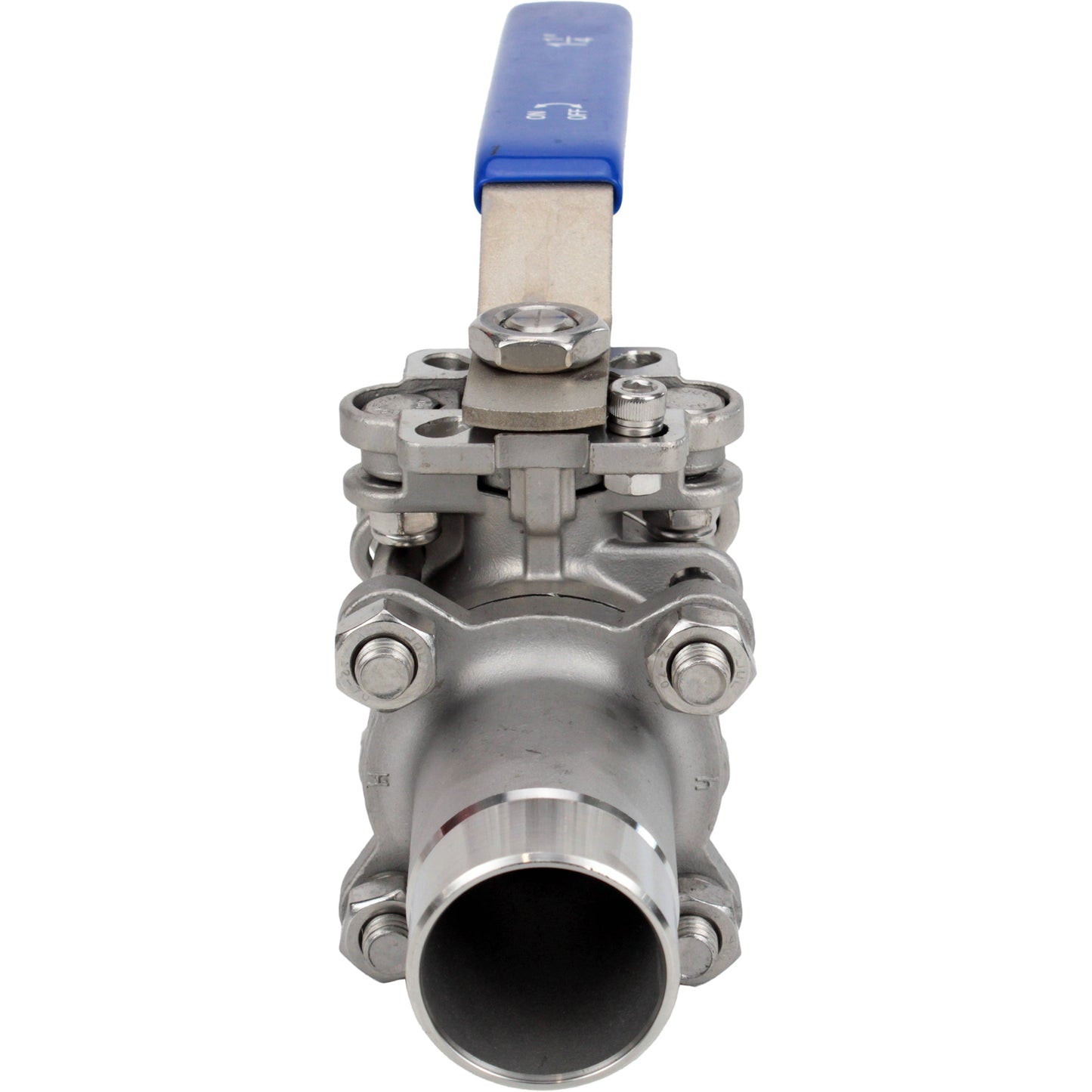

يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة وإمدادات المياه، وفي أنظمة البخار والوقود والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) التي لا تضر بمواد الصمام.
ب
ب
أبعاد وأبعاد صمامات الكرة DNOVA BV3131P(3pc)-FP-WH من الفولاذ المقاوم للصدأ SS304، ذات تجويف كامل، مكونة من ثلاث قطع، مانع تسرب - PTFE، ملحوم، بمقبض
| نموذج | د، مم | د، مم | ب، مم | همم | ل، مم | هـ، مم |
| DN10 | 12 | 17.2 | 2.1 | 50 | 130 | 120 |
| DN15 | 15 | 21.3 | 2.1 | 55 | 150 | 120 |
| DN20 | 20 | 26.9 | 2,1 | 66 | 155 | 135 |
| DN25 | 25 | 33.7 | 2.8 | 71 | 186 | 160 |
| DN32 | 32 | 42.4 | 2.8 | 81 | 195 | 170 |
| DN40 | 38 | 48.3 | 2.8 | 87 | 231 | 190 |
| DN50 | 50 | 60.3 | 2.8 | 91 | 243 | 220 |
| DN65 | 64 | 76.1 | 3 | 119 | 290 | 280 |
| DN80 | 76 | 88.9 | 3 | 125 | 302 | 280 |
| DN100 | 100 | 114.3 | 3 | 159 | 326 | 330 |
| DN125 | 125 | 141.3 | 3.4 | 186 | 360 | 330 |
| DN150 | 150 | 168.3 | 3.4 | 207 | 390 | 330 |
ب
رسم تخطيطي لأبعاد وأبعاد صمامات الكرة DNOVA BV3131P(3pc)-FP-WH المصنوعة من الفولاذ المقاوم للصدأ SS304، ذات التجويف الكامل، المكونة من ثلاث قطع، ومانع التسرب - PTFE، ملحومة، بمقبض
ب
ب
جدول قطع الغيار والمواد لصمامات الكرة DNOVA BV3131P(3pc)-FP-WH المصنوعة من الفولاذ المقاوم للصدأ SS304، ذات التجويف الكامل، المكونة من ثلاث قطع، ومانع التسرب - PTFE، ملحومة، بمقبض
| „– | اسم القطعة | مادة |
| 1 | قضية | الفولاذ المقاوم للصدأ 304 |
| 2 | عنصر جانبي (2 قطعة) | الفولاذ المقاوم للصدأ 304 |
| 3 | شار | الفولاذ المقاوم للصدأ 304 |
| 4 | ختم الكرة | مادة البولي تترافلوروإيثيلين |
| 5 | ختم الجذع | مادة البولي تترافلوروإيثيلين |
| 6 | جلبة | الفولاذ المقاوم للصدأ 304 |
| 7 | ينبع | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ |
| 9 | بندق | فولاذВ A2-70 |
| 10 | الترباس | فولاذВ A2-70 |
| 11 | مقبض | الفولاذ المقاوم للصدأ |
| 12 | طلاء المقبض | بولي كلوريد الفينيل |
| 13 | بندق | الفولاذ A2-70 |
ب
رسم تفصيلي ورسم تخطيطي للمواد لصمامات الكرة DNOVA BV3131P(3pc)-FP-WH المصنوعة من الفولاذ المقاوم للصدأ SS304، ذات التجويف الكامل، المكونة من ثلاث قطع، ومانع التسرب - PTFE، ملحومة، بمقبض
