وصف

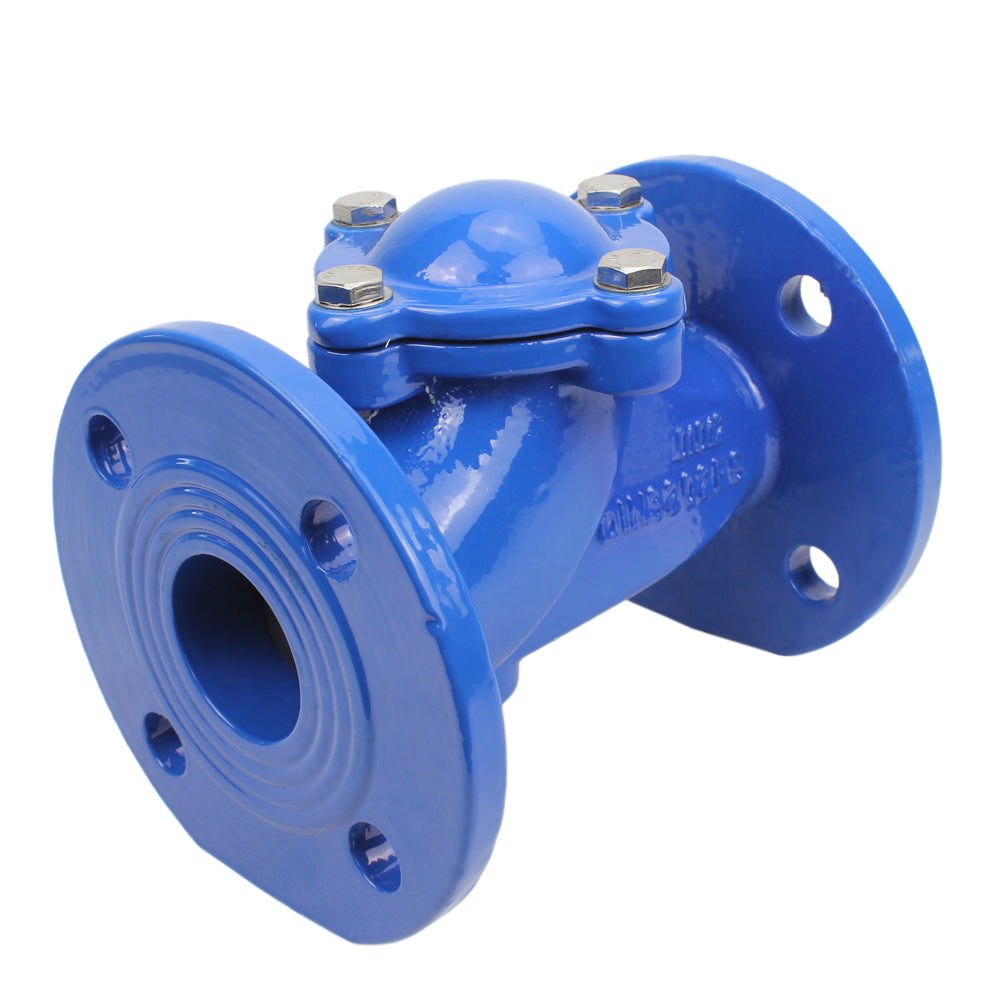

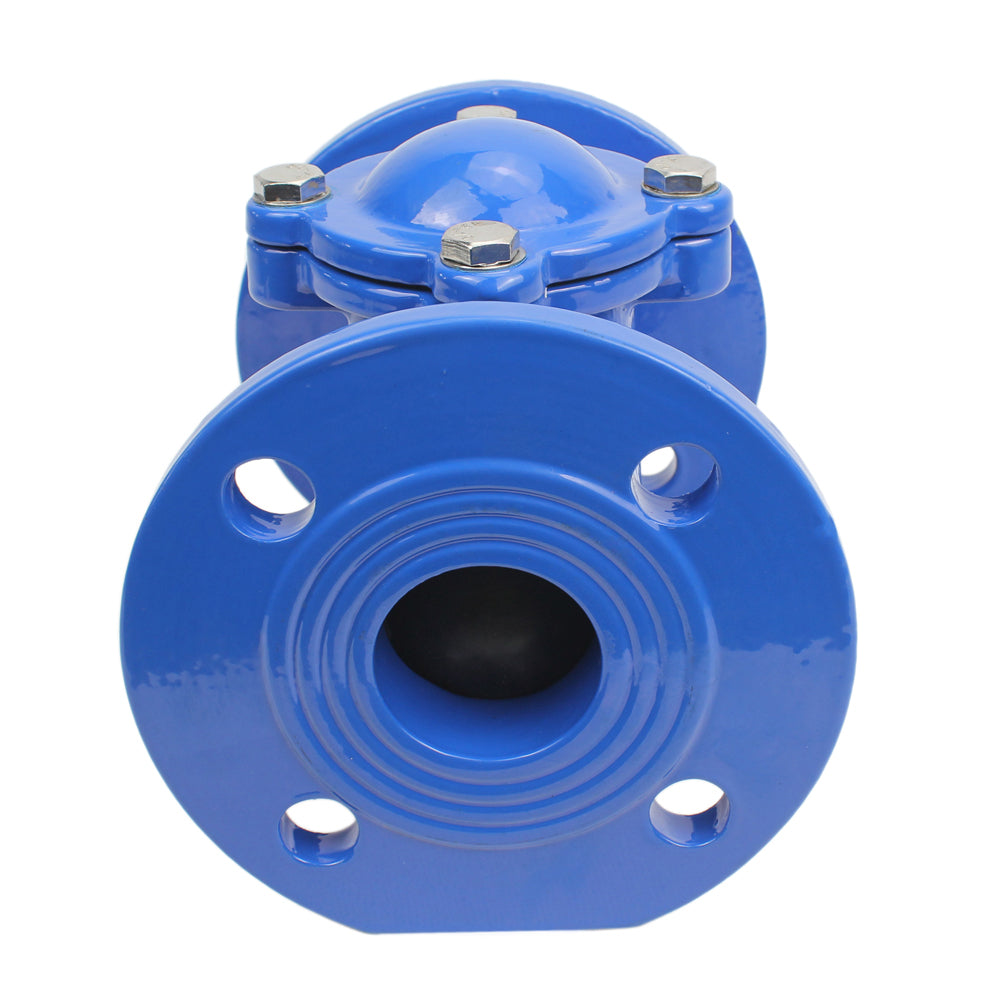

تُستخدم صمامات عدم الرجوع الكروية المُختصرة لحماية نظام الأنابيب من التدفقات المُحتملة لوسط العمل في الاتجاه المعاكس. مُحدِّد التدفق العكسي عبارة عن كرة من الحديد الزهر مُغطاة بطبقة واقية من مطاط NBR.
ب
ب
أبعاد وأبعاد تركيب صمامات الفحص الكروية المختصرة DNOVA VCB1414N-F PSI232، مادة الهيكل - الحديد الزهر GGG50، الختم - NBR، مختصر، ذو حافة، بدون سدادة تصريف
| دن | ل | ح | Z - Г˜d | الوزن، كجم |
| 40 | 219 | 150 | 4 - 19 | 7.5 |
| 50 | 219 | 165 | 4 - 19 | 7.5 |
| 65 | 222 | 185 | 8 - 19 | 9 |
| 80 | 257 | 200 | 8 - 19 | 11.5 |
| 100 | 280 | 220 | 8 - 19 | 15.5 |
| 125 | 320 | 250 | 8 - 19 | 28 |
| 150 | 355 | 285 | 8 - 23 | 32 |
| 200 | 435 | 340 | 12 - 23 | 53 |
| 250 | 498 | 405 | 12 - 28 | 83 |
| 300 | 555 | 455 | 12 - 28 | 133 |
رسم تخطيطي لصمامات الفحص DNOVA VCB1414N-F PSI232، مادة الهيكل: حديد زهر GGG50
ب
ب
مواد صمامات الفحص DNOVA VCB1414N-F PSI232، مادة الهيكل - الحديد الزهر GGG50، الختم - NBR، مختصر، ذو حافة، بدون سدادة تصريف
| „– | اسم | مادة |
| 1 | قضية | حديد الزهرВ GGG50 |
| 2 | شار | حديد الزهرВ GGG50 + NBR |
| 3 | ختم | إن بي آر |
| 4 | غطاء | حديد الزهرВ GGG50 |
| 5 | الترباس | فولاذ SS304 |
| 6 | غسالة | فولاذ SS304 |
رسم تخطيطي لصمامات الفحص DNOVA VCB1414N-F PSI232، مادة الهيكل: حديد زهر GGG50
