How it works
Multi-turn electric actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Aceites
- Suministro de agua

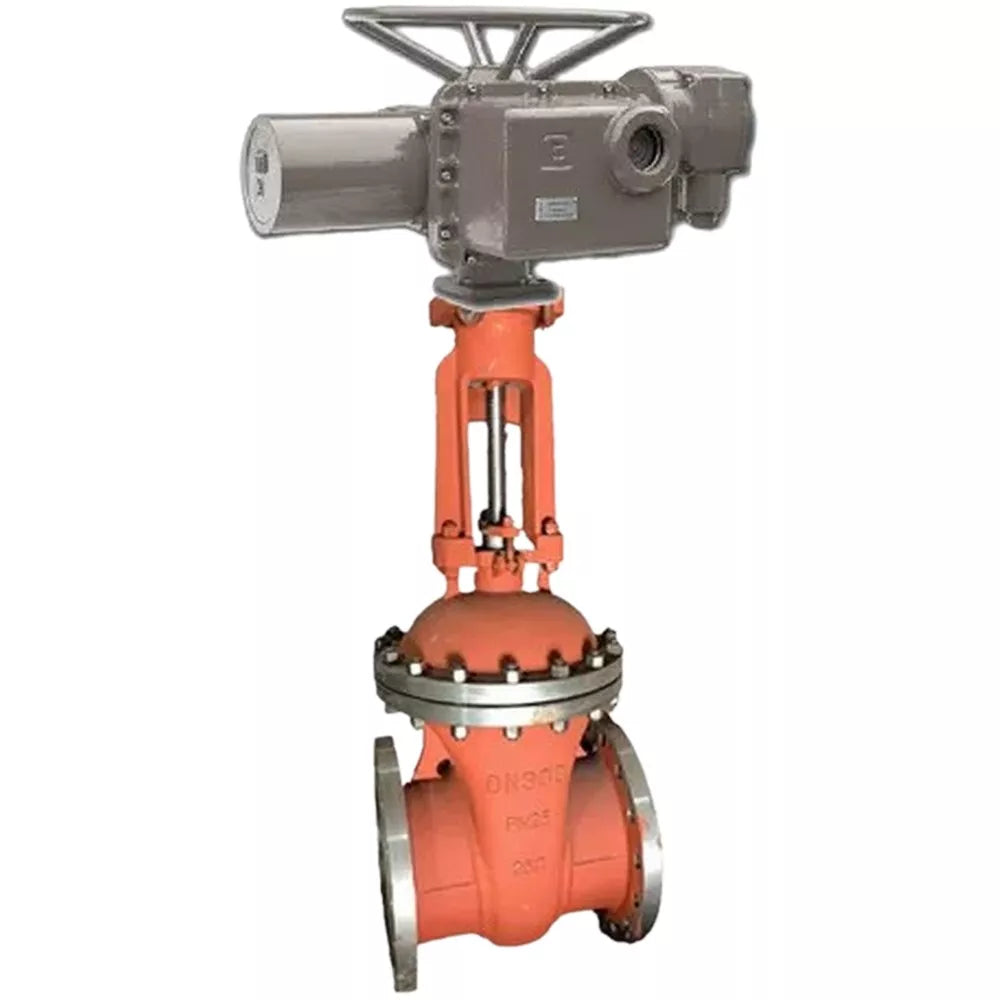

La válvula de compuerta de cuña está diseñada para su instalación como dispositivo de cierre en tuberías para el transporte de agua, vapor y aceites, en relación con lo cual los materiales utilizados en la válvula de compuerta son resistentes a la corrosión.
El actuador multivuelta está diseñado para la automatización del proceso de control de válvulas industriales y para determinar la posición del cuerpo de cierre de la válvula.
B
B
Dimensiones y dimensiones de válvulas de compuerta de cuña DNOVA GVWR2134M-2W-F-OST cuerpo bridado - acero 25L, sello - metal
| Tamaño | Dn, mm | Largo, mm | L1, mm | Re, mm | D1, mm | D2, mm |
| 50 | 50 | 180 | 411 | 160 | 125 | 100 |
| 80 | 80 | 210 | 411 | 195 | 160 | 135 |
| 100 | 100 | 230 | 411 | 215 | 180 | 155 |
| 150 | 150 | 280 | 470 | 280 | 240 | 210 |
| 200 | 200 | 330 | 470 | 335 | 295 | 265 |
| 250 | 250 | 450 | 470 | 405 | 355 | 320 |
| 300 | 300 | 500 | 564 | 460 | 410 | 375 |
B
Esquema de dimensiones y dimensiones de válvulas de compuerta de cuña DNOVA
B
B
Tabla de partes y materiales de válvulas de compuerta de cuña DNOVA GVWR2134M-2W-F-OST cuerpo bridado - acero 25L, sello - metal
| - | Parte | Material |
|---|---|---|
| 1 | Tuerca del vástago | Latón |
| 2 | Sello | Grafito |
| 3 | Perno/Tuerca | Acero St35 |
| 4 | Provenir | Acero 2Cr13 |
| 5 | Asiento | Acero WCB+D507 |
| 6 | Cuña | Acero WCB+D507MO |
| 7 | Cuerpo | Acero 25L |
Esquema de partes y materiales de válvulas de compuerta de cuña DNOVA GVWR2134M-2W-F-OST cuerpo bridado - acero 25L, sello - metal
B
B
Parámetros técnicos del actuador DNOVA
Presupuesto
| Parámetro | Valor |
|---|---|
| Voltaje de la fuente de alimentación | 380 voltios |
| Temperatura ambiente, В°C | de -30 a +70 |
| Tipo de actuador | Multi-vuelta |
| Tipo de motor | Asincrónico |
| Velocidad de rotación del eje de salida, rpm | 18/24 |
| Relación de transmisión de transmisión manual | 1:1 |
| Entrada de cables | G1/2 impermeable |
| Clase de protección del gabinete, IP | 67 |
| Apagado automático en posiciones "Abierto", "Cerrado" y casos de atasco | Sí |
| Tipo de aislamiento del devanado | F |
| Humedad ambiente, % | 95 °C (a 25 °C) |
| Caja a prueba de explosiones | No |
B
B
Dimensiones y dimensiones del actuador DNOVAВ
| Modelo de unidad | MT-N-010EM-O2-380-U1 | MT-N-015EM-O2-380-U1 | MT-N-020EM-O2-380-U1 | MT-N-030EM-O2-380-U1 | MT-N-045EM-O2-380-U1 |
| Ancho, mm | 334 | 334 | 365 | 365 | 433 |
| Mmm | 258 | 258 | 290 | 290 | 337 |
| Largo, mm | 411 | 411 | 470 | 470 | 564 |
| DxD, mm | 100x100 | 100x100 | 122x122 | 122x122 | 200x200 |
| D1, mm | 104 | 104 | 135 | 135 | 220 |
| D2, mm | 70 | 70 | 108 | 108 | 155 |
| d1, mm | 32 | 32 | 45 | 45 | 70 |
| d2, mm | 44 | 44 | 57 | 57 | 84 |
| f, mm | 8 | 8 | 15 | 15 | 22 |
| Mmm | 5 | 5 | 8 | 8 | 11 |
| h1, mm | 3 | 3 | 7 | 7 | 11 |
| h2, mm | 18 | 18 | 22 | 22 | 28 |
Esquema de dimensiones y dimensiones del actuador DNOVAВ
B
B
Diagrama esquemático del actuador DNOVAВ
| - | Nombre de la pieza |
|---|---|
| 1 | Motor eléctrico |
| 2 | Motor-reductor |
| 3 | Caja de engranajes de tornillo sin fin |
| 4 | Gusano |
| 5 | Manejar |
| 6 | Mecanismo de par |
| 7 | Conjunto de resortes Belleville |
| 8 | Indicador de apertura |
| 9 | Mecanismo de movimiento |
| 10 | Eje de salida |
| 11 | Caja de engranajes de tornillo sin fin |
| 12 | Engranaje cónico |
Boceto del diagrama esquemático del actuador eléctrico DNOVAВ
- Body material
- Acero carbono
- Maximum allowable temperature
- 425 °C
- Connection type
- Con bridas
- Operating environment
- Agua, Vapor y Aceites
- Applications
- Suministro de agua
- Nominal pressure
- 16 barras
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
