How it works

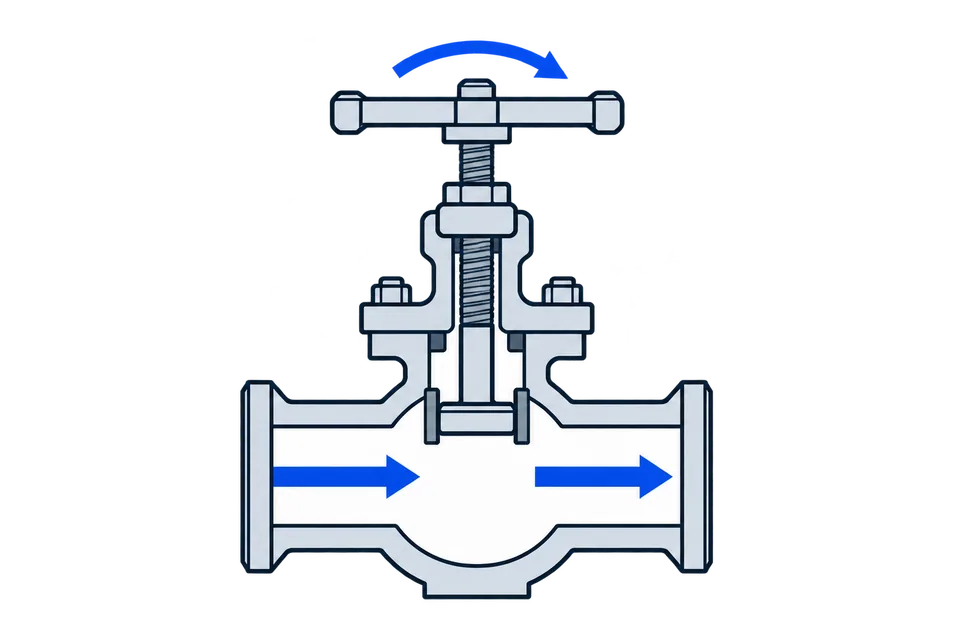

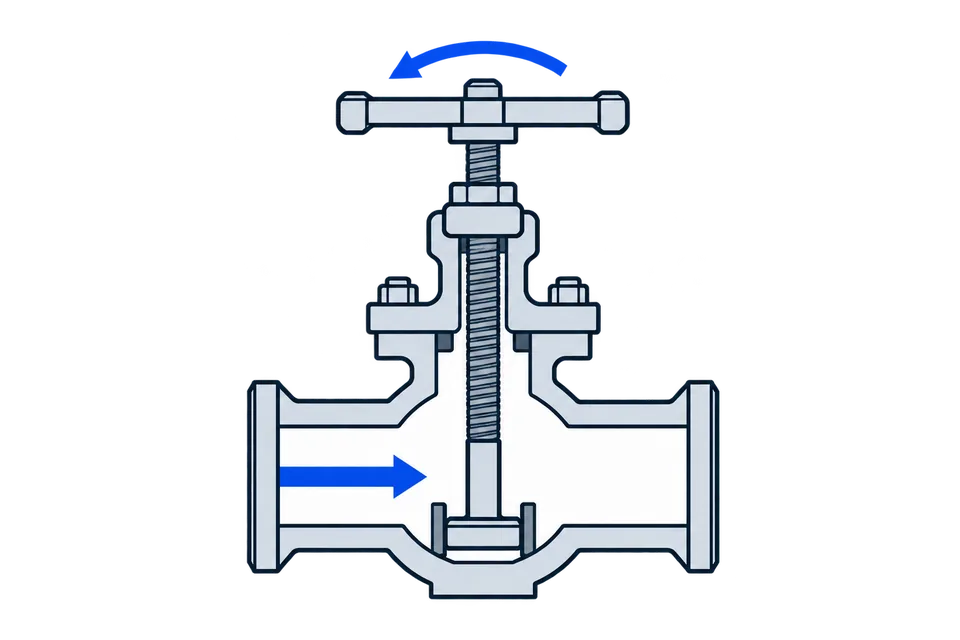

Multi-turn handwheel
The number that matters
Nominal pressure
40bares
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Una válvula de compuerta de cuña es un tipo de válvula ampliamente utilizada en diversas industrias. Su propósito principal es iniciar o detener el flujo de un fluido, no regularlo. Su diseño es bastante sencillo: generalmente consta de una cuña, un bonete que alberga las partes móviles, un vástago que opera la válvula y dos asientos donde la cuña sella el flujo.
B
B
Dimensiones de la válvula de compuerta DNOVA, material del cuerpo - acero inoxidable AISI CF8, material de la cuña - acero inoxidable AISI CF8, junta - acero inoxidable AISI 304, accionamiento mediante volante
| DN | Yo | D | D1 | D2 | b | F | zd |
| 50 | 250 | 160 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 310 | 195 | 160 | 132 | 22 | 3 | 8-18 |
| 100 | 350 | 230 | 190 | 156 | 24 | 3 | 8-22 |
| 125 | 400 | 270 | 220 | 184 | 26 | 3 | 8-26 |
| 150 | 450 | 300 | 250 | 211 | 28 | 3 | 8-26 |
| 200 | 550 | 375 | 320 | 284 | 36 | 3 | 12-30 |
| 250 | 650 | 445 | 385 | 345 | 38 | 4.5 | 12-33 |
| 300 | 750 | 510 | 450 | 409 | 42 | 5 | 16-33 |
B
B
Materiales de la válvula de compuerta DNOVA, material del cuerpo: acero inoxidable AISI CF8, material de la cuña: acero inoxidable AISI CF8, sello: acero inoxidable AISI 304, operado por volante
| - | Nombre | Material |
| 1 | Caso | acero CF8 |
| 2 | Junta del asiento | acero 304 |
| 3 | Cuña | acero CF8 |
| 4 | Huso | acero 304 |
| 5 | Empaquetadora | acero 304+TRG |
| 6 | Tornillo | acero 201 |
| 7 | Tuerca | acero 201 |
| 8 | cojinete | acero CF8 |
| 9 | Sello del husillo | TRG |
| 10 | glándula | acero 201 |
| 11 | Tornillo | acero 304 |
| 12 | grapa | acero CF8 |
| 13 | Arandela | ZCuAl10Fe3 |
| 14 | Volante | KTH330 |
Boceto de válvula DNOVA, material del cuerpo: acero inoxidable AISI CF8, material de la cuña: acero inoxidable AISI CF8, sello: acero inoxidable AISI 304, operada por volante
- Body material
- Acero inoxidable AISI CF8
- Stopper Material
- Acero inoxidable AISI CF8
- Maximum allowable temperature
- 425 °C
- Connection type
- Con bridas
- Control type
- Volante
- Gate valve type
- válvula de compuerta de cuña
- Nominal pressure
- 40 bares
- Type of seal
- Acero inoxidable AISI 304/1.4301
- Coating type
- Ninguno
- Country of origin
- Porcelana
