In detail
What it is made of
How it works

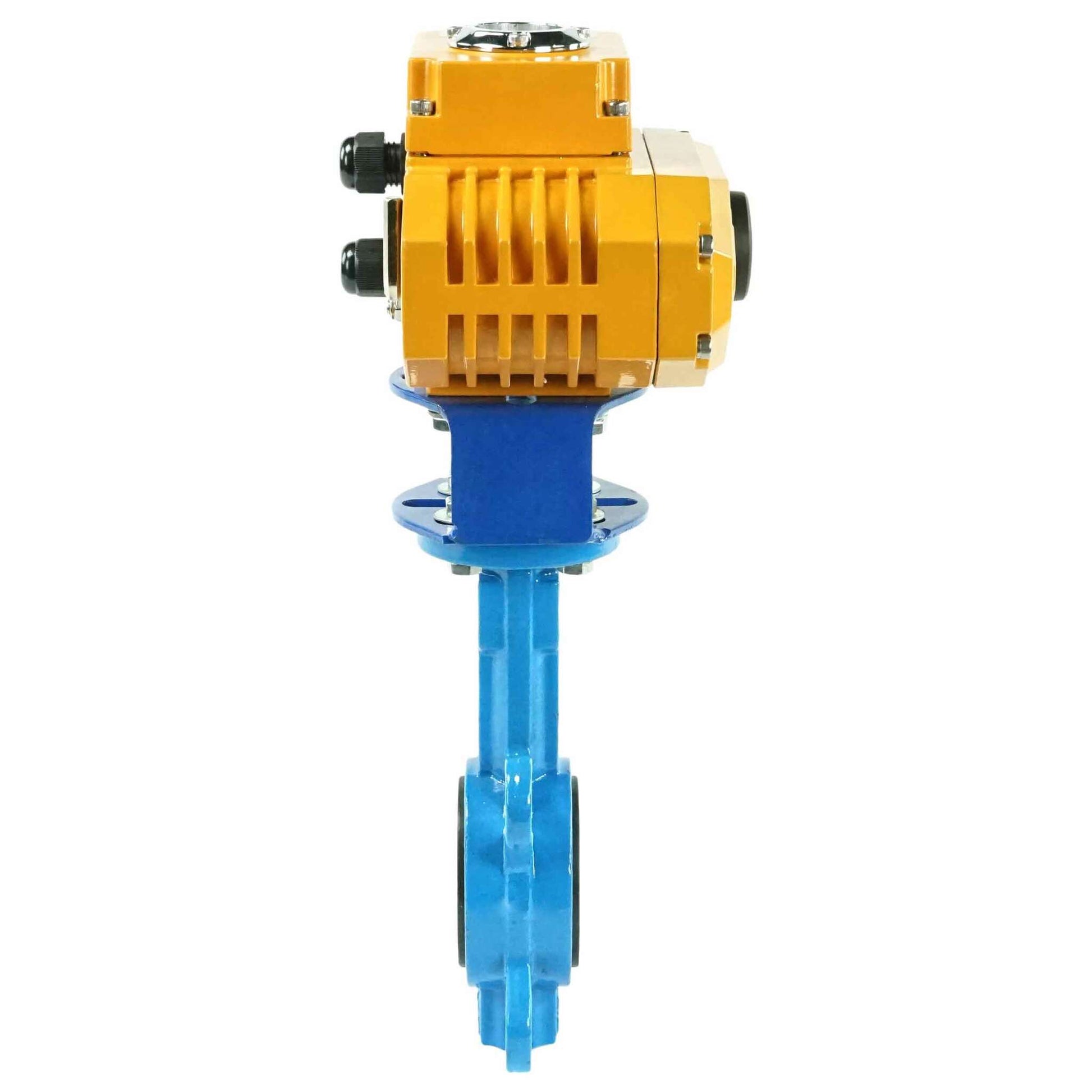

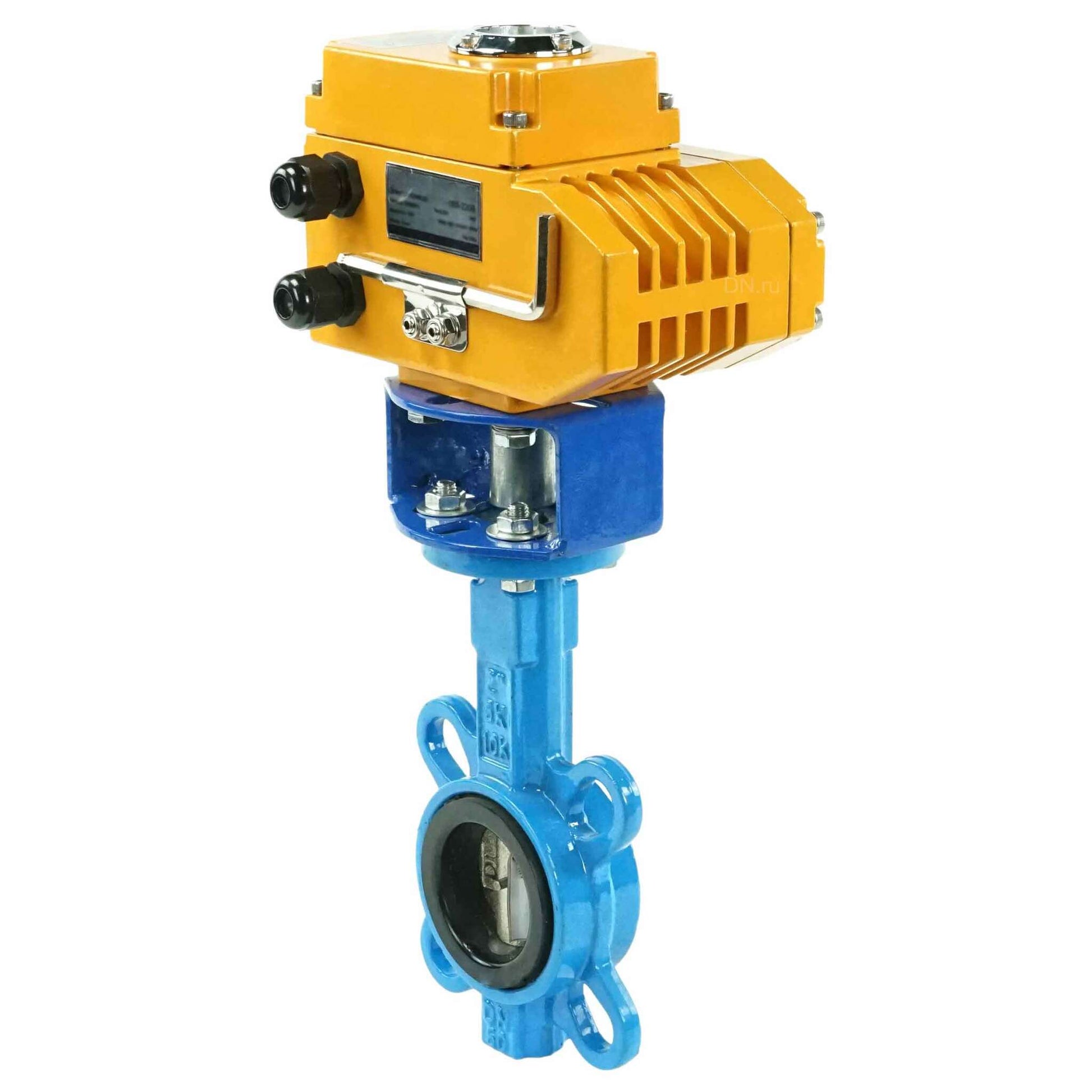

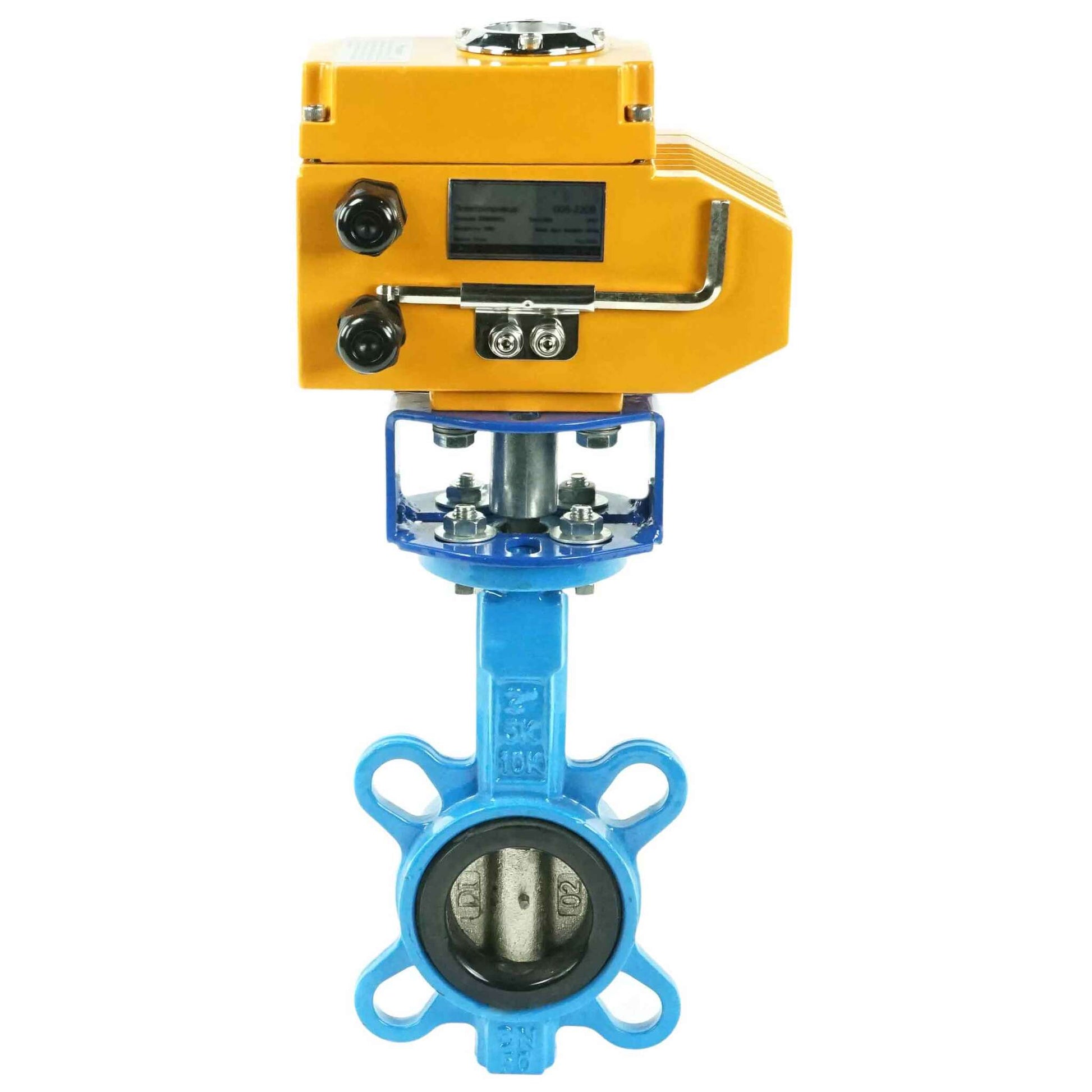

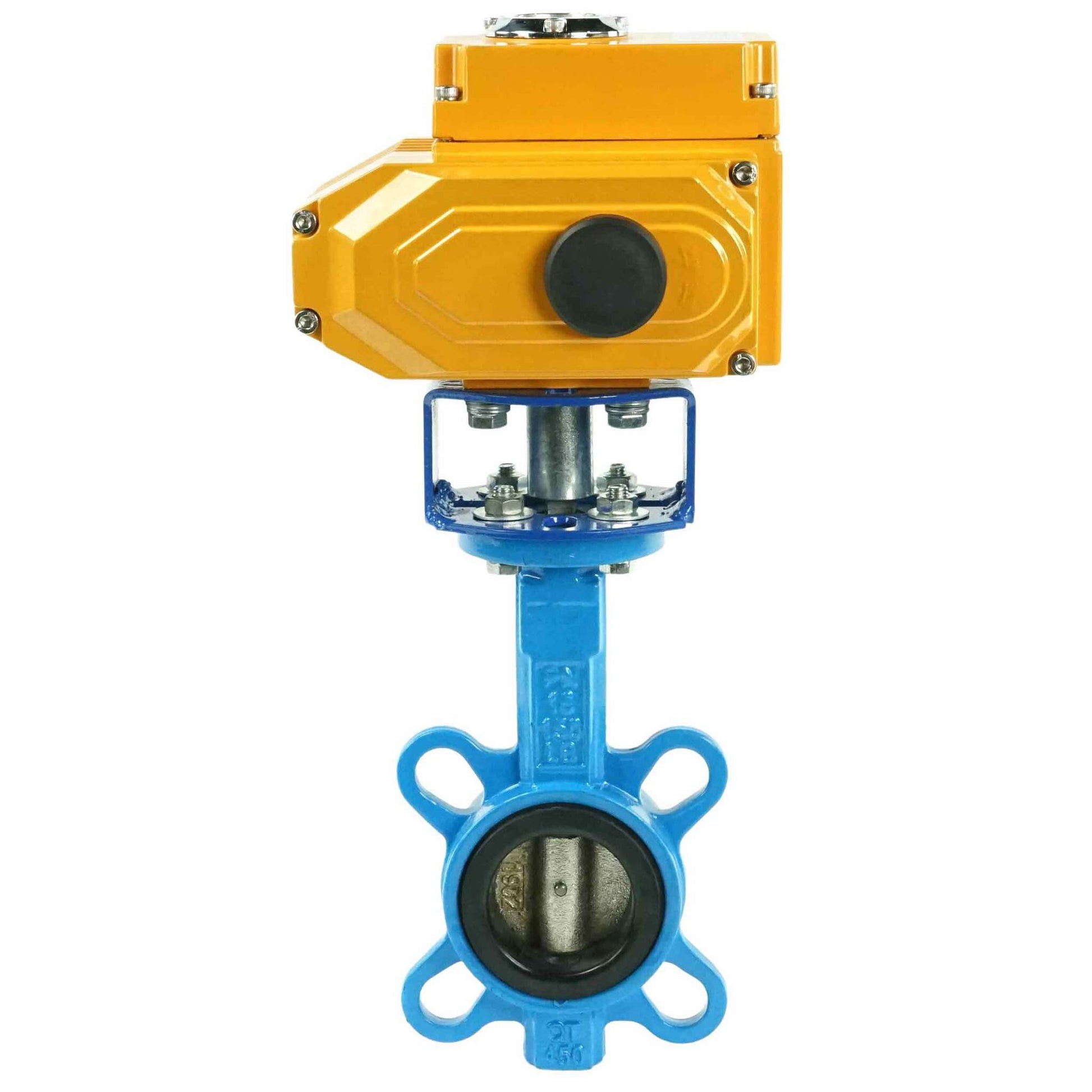

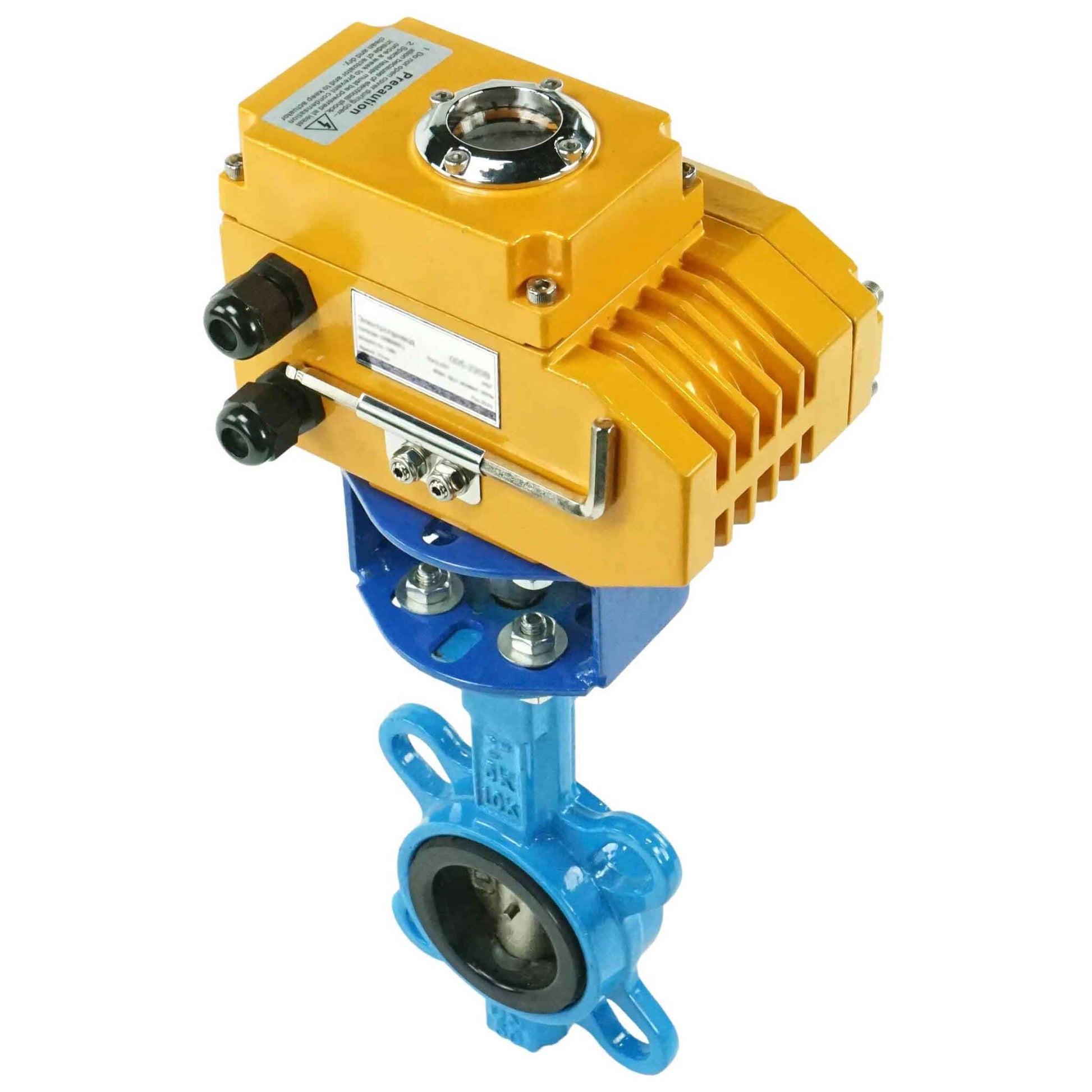

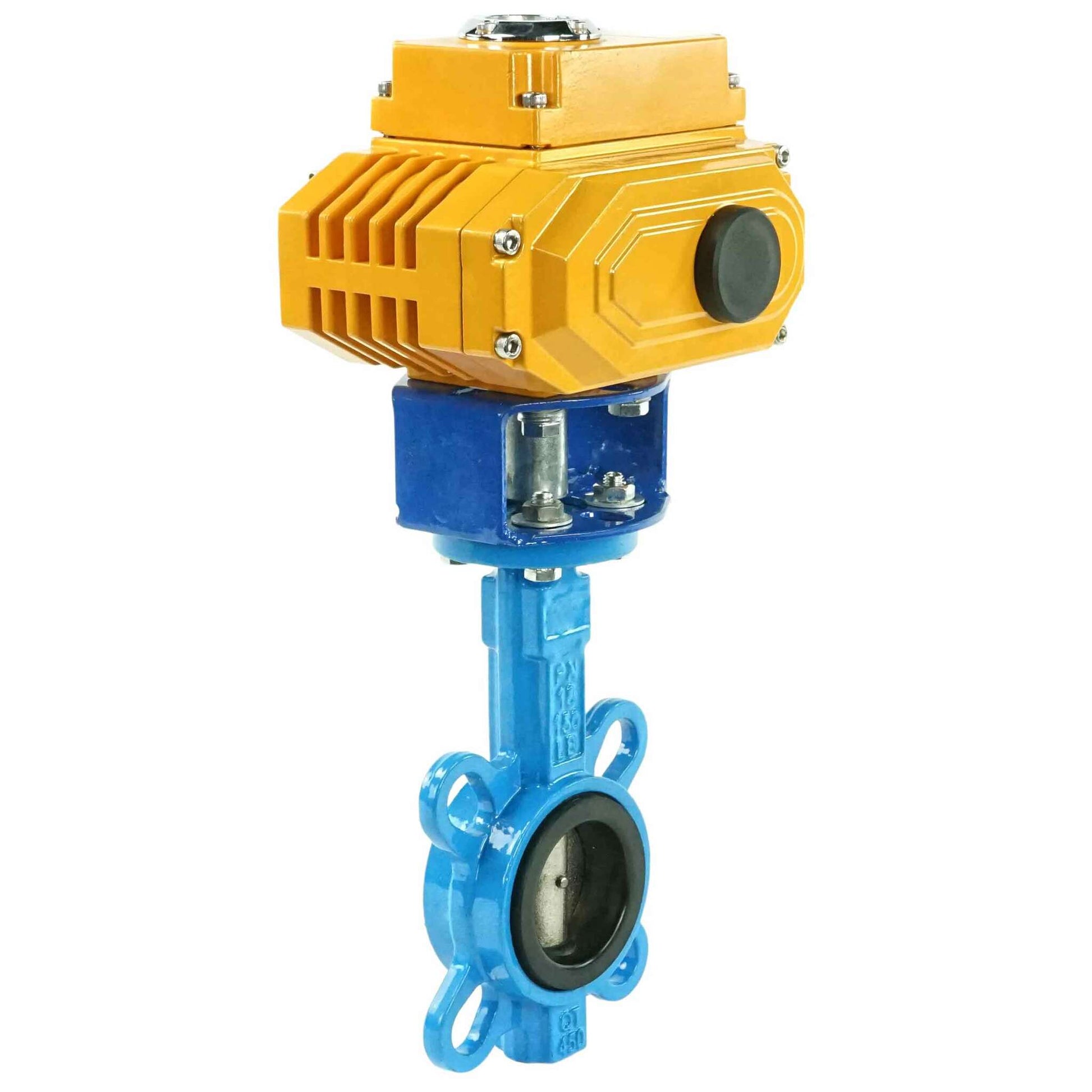

Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Una válvula de mariposa de agua es un tipo de válvula que se utiliza para controlar el flujo de agua u otros fluidos a través de una tubería. Recibe su nombre del disco en forma de mariposa que se encuentra en su interior y que gira para abrir o cerrar el flujo. Cuando la válvula está completamente abierta, el disco se posiciona paralelo a la dirección del flujo, permitiendo el paso del agua sin obstrucciones. Cuando la válvula está cerrada, el disco gira perpendicularmente al flujo, bloqueando eficazmente el flujo de agua. Las válvulas de mariposa de agua se utilizan comúnmente en diversas industrias y aplicaciones, incluyendo plantas de tratamiento de agua, sistemas de alcantarillado, sistemas de riego y procesos industriales. Son conocidas por su diseño compacto, construcción ligera y facilidad de instalación. Estas válvulas suelen ser preferidas por su rápido funcionamiento, ya que el disco se puede abrir o cerrar con un simple movimiento de un cuarto de vuelta. Las válvulas de mariposa pueden operarse manualmente con una manija o palanca, o pueden automatizarse mediante actuadores eléctricos, neumáticos o hidráulicos para controlar la válvula a distancia. Son conocidas por su baja caída de presión y su costo relativamente bajo en comparación con otros tipos de válvulas. Cabe destacar que las válvulas de mariposa para agua están diseñadas específicamente para usarse con agua y fluidos compatibles. Es posible que se requieran diferentes materiales y diseños para válvulas diseñadas para usarse con fluidos corrosivos o de alta presión. Es importante seleccionar el tipo de válvula de mariposa adecuado según la aplicación específica y los requisitos del fluido.
B
B
Materiales de piezas para válvula de mariposa DNOVA 220V (4-20mA) con actuador eléctrico:
B
| No. | Detalle | Material |
| 1 | Marco | hierro fundido de alta resistencia GGG50 |
| 2 | Disco | hierro fundido de alta resistencia GGG40 |
| 3 | Junta del asiento | EPDM |
| 4.5 | Existencias | acero inoxidable AISI 420 |
| 6 | Anillo de retención | acero inoxidable AISI 201 |
| 7.8 | Cubierta antipolvo, junta de varilla | NBR |
| 9 | Insertar | acero inoxidable AISI 201 |
| 10 | Corcho | plástico |
| 11 | Anillo de retención | acero 65Mn |
B
B
Dimensiones generales y de instalación de la válvula de mariposa DNOVA Ru con actuador eléctrico DNOVA 220V (4-20mA):
B
B
| Dn, mm | A, mm | B, mm | Largo, mm | D1, mm | C, mm | Tamaño pequeño | F, mm | Peso, kg |
| 40 | 105 | 55 | 33 | 75 | 121 | 146 | 160 | 5.2 |
| 50 | 161 | 80 | 43 | 84.5 | 121 | 146 | 160 | 5.8 |
| 65 | 175 | 89 | 45 | 104.5 | 121 | 146 | 160 | 6.1 |
| 80 | 181 | 95 | 45 | 123.5 | 129 | 163 | 189 | 7.5 |
| 100 (80 Nm) | 200 | 114 | 52 | 139.5 | 121 | 121 | 160 | 7.4 |
| 100 (100 Nm) | 200 | 114 | 52 | 139.5 | 129 | 163 | 189 | 8.4 |
| 125 | 213 | 127 | 55 | 169.5 | 129 | 163 | 189 | 10.4 |
| 150 | 226 | 139 | 55 | 196 | 164 | 212 | 268 | 20.8 |
| 200 | 260 | 175 | 60 | 247 | 164 | 212 | 268 | 25.9 |
| 250 | 292 | 203 | 68 | 304 | 164 | 212 | 268 | 32.7 |
| 300 | 337 | 242 | 78 | 358 | 164 | 255 | 268 | 41.3 |
B
- Body material
- Hierro fundido GGG50/EN-GJS-500-7
- Maximum allowable temperature
- 110 °C
- Connection type
- Brida compacta
- Control type
- Actuador eléctrico
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Hierro fundido GGG40/EN-GJS-400-15
- Voltage
- 110/220 V
- Actuator cycle time
- años 30
- Valve feedback
- Interruptores de límite
- Explosion-proof
- No
- Thermal protection
- Sí
- Torque
- 64 Nm
- Pneumatic actuator
- No
- Manual override
- Sí
- Limit switches
- Sí
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
