Descripción

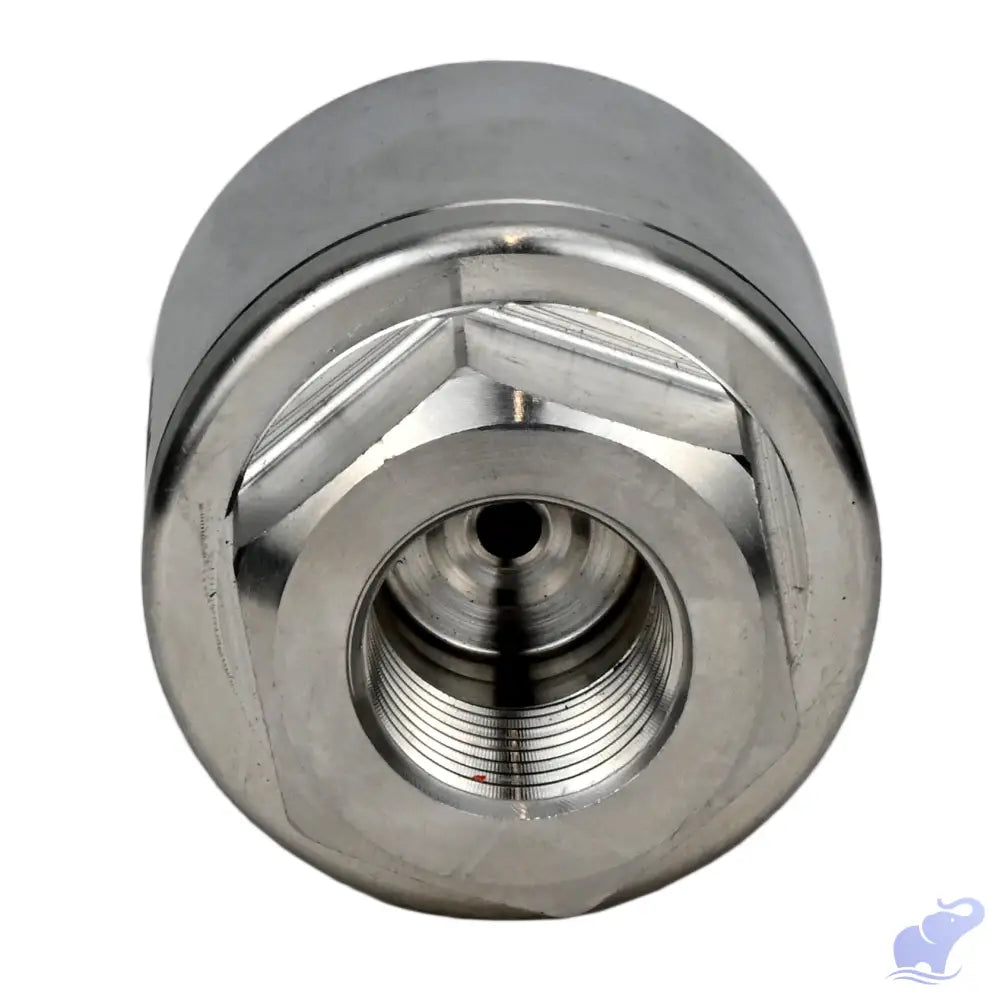

Una trampa de vapor está diseñada para descargar condensado, aire y otros gases no condensables de un sistema de vapor, reteniendo el vapor hasta su completa condensación. Su principio de funcionamiento se basa en la diferencia de temperatura entre el vapor y el condensado. Los cambios de temperatura hacen que el líquido dentro de una cápsula conectada a la válvula de descarga hierva/condense, lo que permite la descarga de gases no condensables y vapor por debajo de la temperatura de saturación.
B
B
Dimensiones generales y de instalación de purgadores de vapor termostáticos DNOVA STS3131P-T
|
Modelo |
Largo, mm |
Ancho, mm |
R |
Peso, kg |
|
DN15 |
65 |
48 |
BSPT 1/2" |
0.6 |
|
DN20 |
65 |
48 |
BSPT 3/4" |
0.6 |
|
DN25 |
71 |
53 |
BSPT 1" |
0.8 |
Esquema dimensional de purgadores de vapor termostáticos DNOVA STS3131P-T material del cuerpo - acero inoxidable AISI 304
B
B
Materiales de los purgadores de vapor termostáticos DNOVA STS3131P-T material del cuerpo - acero inoxidable AISI 304
|
- |
Nombre de la pieza |
Material |
|
1 |
Caso |
acero inoxidable AISI 304 |
|
2 |
Empaquetadora |
PTFE |
|
3 |
Cubrir |
acero inoxidable AISI 304 |
|
4 |
cápsula |
aleación de acero inoxidable |
|
5 |
anillo de bloqueo |
acero inoxidable AISI 304 |
|
6 |
Filtrar |
acero inoxidable AISI 304 |
Boceto de materiales de purgadores de vapor termostáticos DNOVA STS3131P-T material del cuerpo: acero inoxidable AISI 304
B
B
Capacidad de caudal kg/h de purgadores de vapor termostáticos DNOVA STS3131P-T material del cuerpo - acero inoxidable AISI 304
|
DN |
Caída de presión, bar |
||||||||
|
1 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
21 |
|
|
15-25 |
95 |
135 |
215 |
250 |
290 |
320 |
355 |
400 |
450 |
