The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Vapor
- Sistemas de calefacción
- Suministro de agua
- Industria del petróleo y el gas

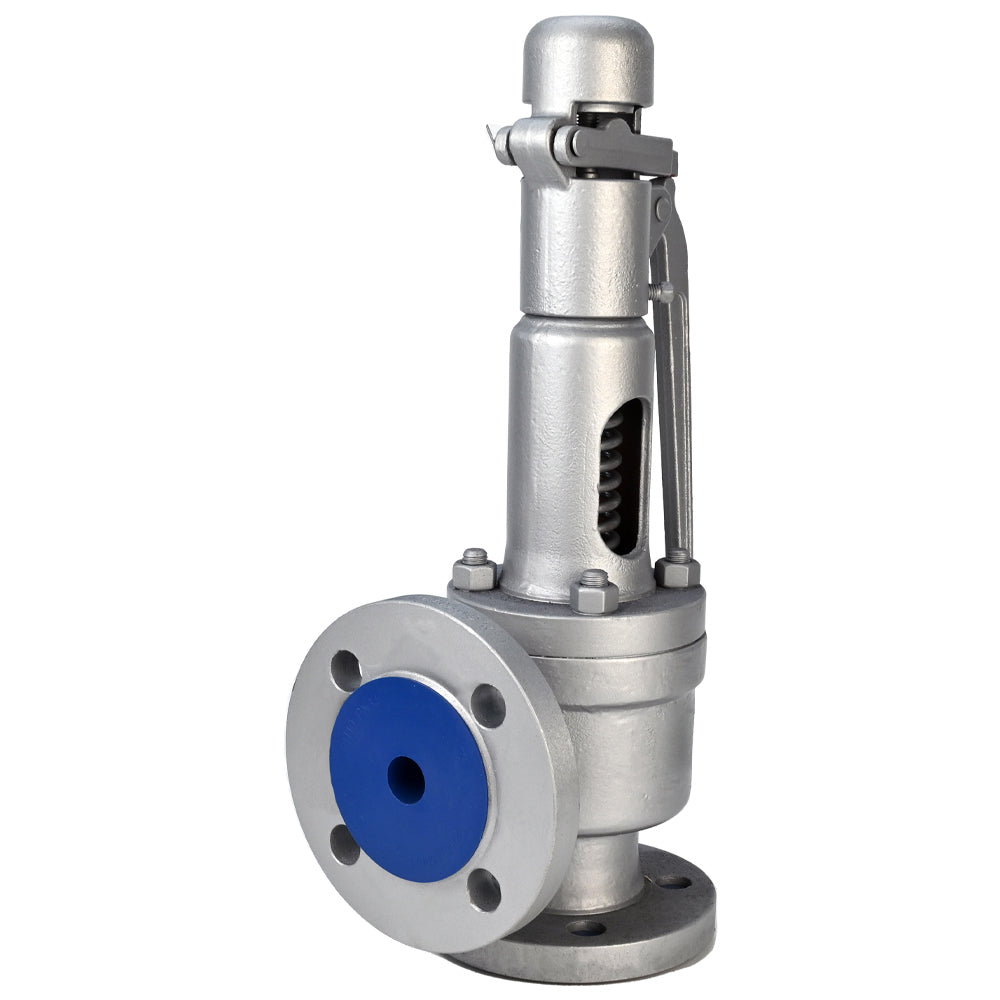

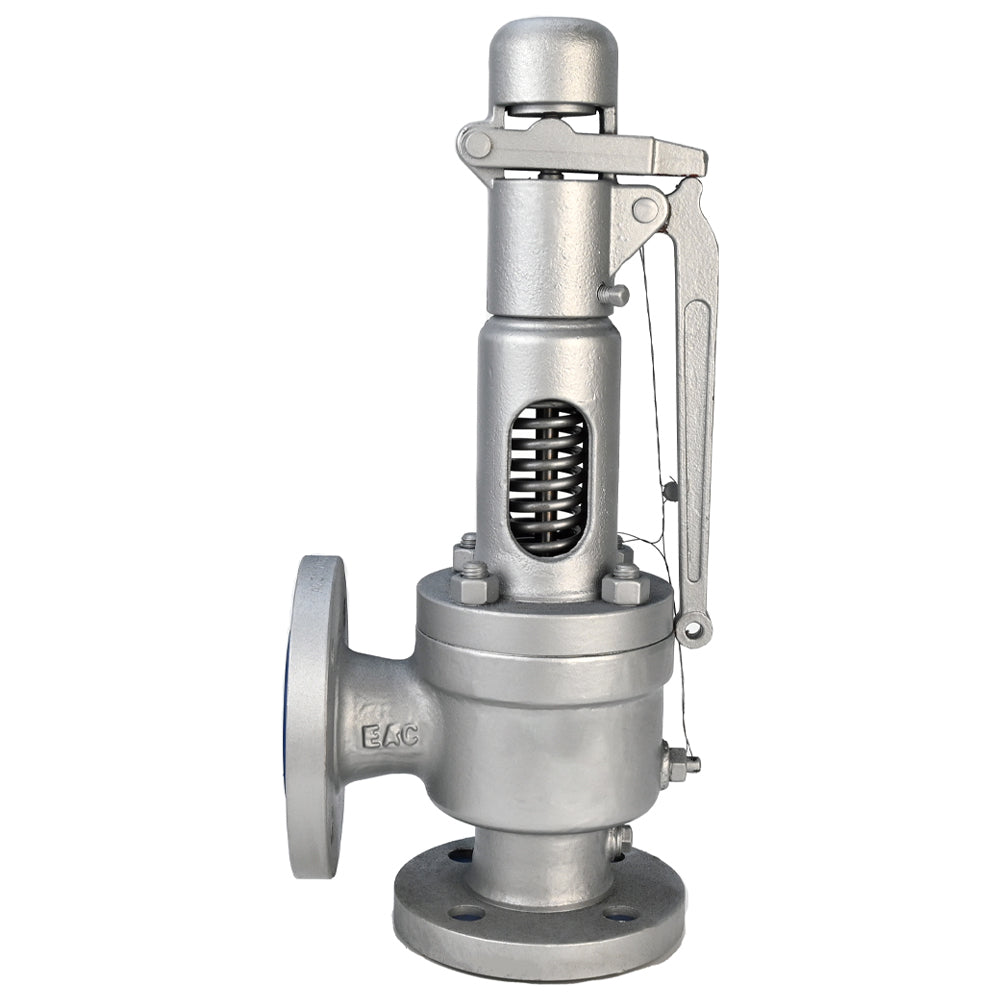

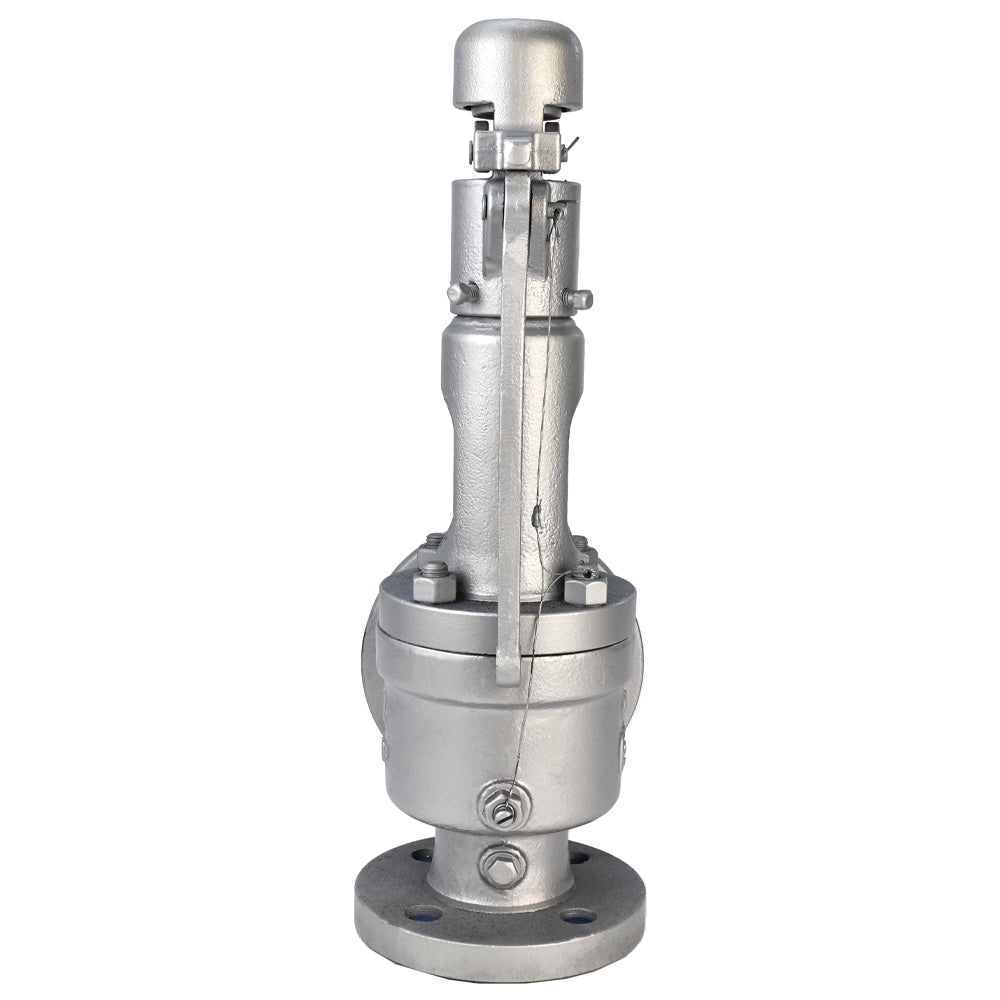

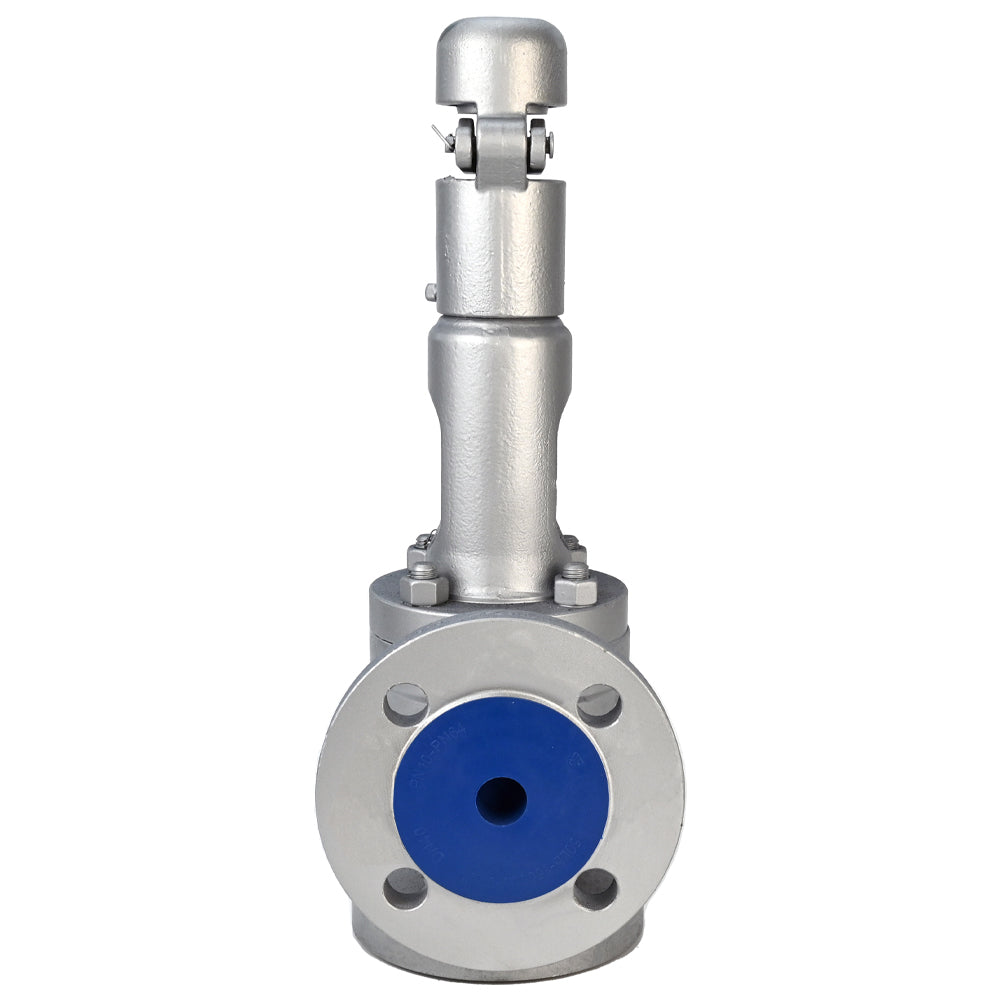

Una válvula de seguridad de resorte es un dispositivo que reduce automáticamente el exceso de presión en los sistemas, evitando que supere los límites de seguridad establecidos. Consta de una válvula, un resorte y un ajuste que determina la presión de apertura de la válvula.
Cuando la presión del sistema alcanza un nivel determinado, el resorte se activa, abriendo la válvula y permitiendo que escape el exceso de presión, evitando así daños al equipo o al sistema por sobrepresión. Las válvulas de seguridad con resorte se utilizan ampliamente en diversos sistemas industriales y técnicos para garantizar su seguridad y fiabilidad.
B
B
Datos técnicos de las válvulas de seguridad DNOVA VR3430M-F DN25x32/300x400 PN16
| Diámetro nominal DN, mm |
25-300 (entrada); 32-400 (salida) |
| Presión de trabajo PN, bar | 16 |
| Ajuste de rangos de presión, bar |
0,6Г·1; 1Г·1,6; 1,6Г·2,5; 2,5Г·4; 4Г·6; 6Г·8; 8Г·10; 10Г·13; 13Г·16 |
| Presión admisible detrás de la válvula, bar | 16 |
| Temperatura del entorno de trabajo t, °C | 300 libras |
| Entorno de trabajo | agua, vapor, aire |
| Conexión a la tubería | con brida |
| Material del cuerpo | Acero WCB |
| Material del sello | acero 20X13 |
| Áreas de aplicación | sistemas de calefacción y suministro de agua; tuberías de aire comprimido; plantas de vapor; tuberías industriales |
B
B
Esquema de dimensiones de las válvulas de seguridad DNOVA VR3430M-F DN25x32/300x400 PN16
B
Peso y dimensiones de las válvulas de seguridad DNOVA VR3430M-F DN25x32/300x400 PN16
| DN | Г˜D1, mm | Г˜D2, mm | Г˜D3, mm | b, mm | f, mm | n-Г˜d, mm | Largo, mm |
| 25 | 115 | 85 | 65 | 14 | 2 | 4-14 | 110 |
| 32 | 140 | 100 | 78 | 16 | 2 | 4-18 | 115 |
| 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 120 |
| 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 |
| 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 160 |
| 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 170 |
| 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 195 |
| 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 210 |
| 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 255 |
| 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | 300 |
| 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 350 |
| 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 380 |
B
B
| No ' | Г˜D1', mm | Г˜D2', mm | Г˜D3', mm | b', mm | f', mm | n-Г˜d ', mm | L1, mm |
| 32 | 140 | 100 | 78 | 16 | 2 | 4-18 | 95 |
| 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 100 |
| 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 110 |
| 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 120 |
| 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 135 |
| 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 135 |
| 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 175 |
| 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 190 |
| 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | 230 |
| 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 260 |
| 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 320 |
| 400 | 580 | 525 | 485 | 36 | 4 | 16-30 | 350 |
B
B
| No - No | Mmm | Área del canal de flujo, mm2 | Peso, kg |
| 25-32 | 315 | 177 | 11 |
| 32-40 | 315 | 314 | 13 |
| 40-50 | 325 | 491 | 15 |
| 50-65 | 335 | 804 | 20 |
| 65-80 | 420 | 1256 | 30 |
| 80-100 | 435 | 1963 | 32 |
| 100-125 | 565 | 3317 | 60 |
| 125-150 | 640 | 5024 | 75 |
| 150-200 | 665 | 7850 | 90 |
| 200-250 | 800 | 12266 | 160 |
| 250-300 | 975 | 17663 | 360 |
| 300-400 | 1170 | 24041 | 630 |
B
B
Boceto de detalle de válvulas de seguridad DNOVA VR3430M-F DN25x32/300x400 PN16
B
Materiales de las piezas de las válvulas de seguridad DNOVA VR3430M-F DN25x32/300x400 PN16
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero WCB |
| 2 | Tornillo de ajuste | acero 20X13 |
| 3 | Disco | acero 20X13 |
| 4 | Casquillo guía | acero 20X13 |
| 5 | Tapa | Acero WCB |
| 6 | Primavera | acero 50KhFA |
| 7 | Palanca | acero 20X13 |
- Body material
- WCB de acero inoxidable
- Maximum allowable temperature
- 300 °C
- Connection type
- Con bridas
- Operating environment
- Agua, Aire y Vapor
- Applications
- Sistemas de calefacción, Suministro de agua y Industria del petróleo y el gas
- Nominal pressure
- 16 barras
- Type of seal
- Metal
- Locking material
- Acero inoxidable AISI 420/1.4031
- Country of origin
- Porcelana
