تم تصميم صمامات الفراشة لاستخدامها كصمامات إغلاق أو تحكم لإدارة التدفقات في أنظمة التدفئة وأنظمة إمداد المياه والعمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها.
يسمح المخفض بالتحديد اليدوي لعنصر الإغلاق عند ربع دورة، ويعمل كبديل للمحركات الهوائية أو الكهربائية أو الهيدروليكية ربع دورة.
ب

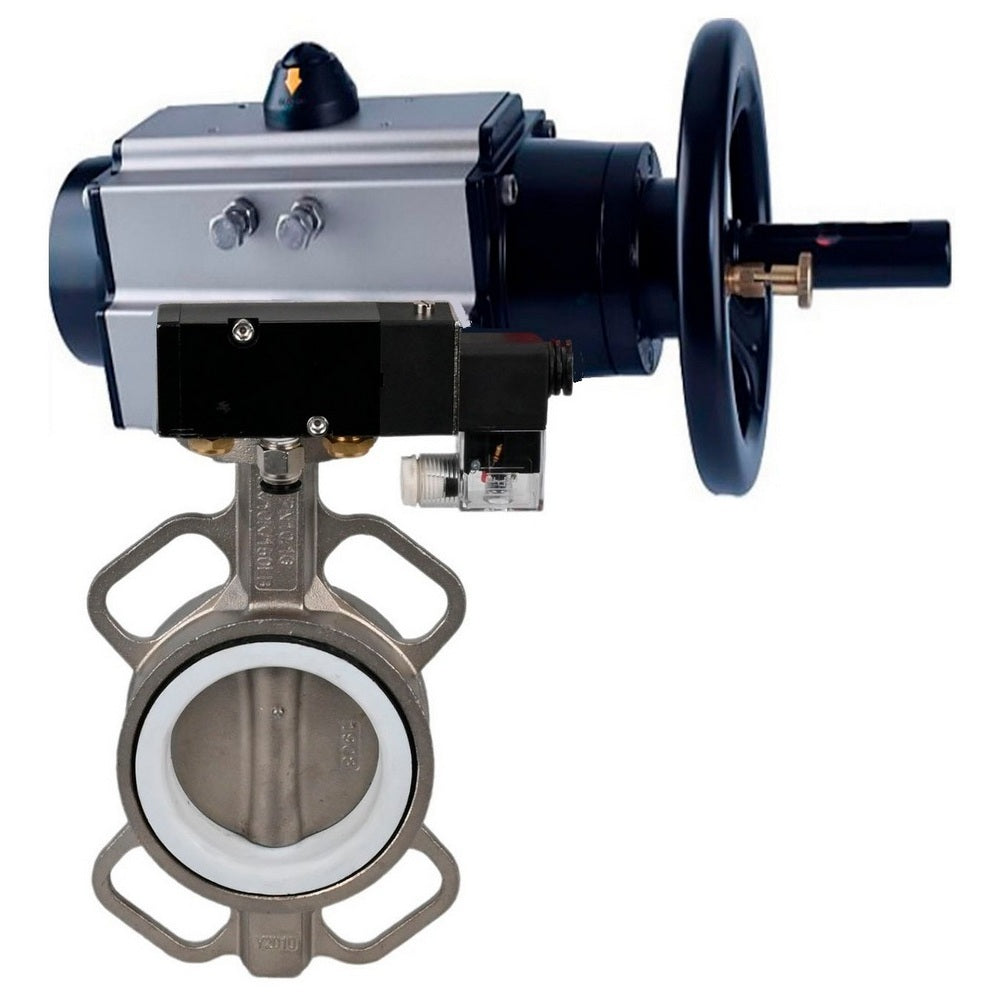

المعايير الفنية لصمام الفراشة المائي DNOVA WBV3432V-2W-Fb مادة الجسم - فولاذ كربوني، مادة القرص - فولاذ مقاوم للصدأ AISI 316L/1.4404، الختم - فيتون مع مشغل هوائي مزدوج الفعل PA-DA-105-1، موزع هوائي 4M310-08:
|
اسم |
قيمة |
|
ضغط العمل، بار |
16 |
|
درجة حرارة وسط العمل، درجة مئوية |
من -20 إلى 200 |
|
اتصال خط الأنابيب |
متداخلة |
|
نوع البوابة |
القرص الدوار |
|
نوع التحكم |
مشغل هوائي |
|
بلد الصنع |
الصين |
صمام فراشة الماء الأبعاد وأبعاد التركيب DNOVA WBV3432V-2W-Fb مادة الجسم - فولاذ كربوني، مادة القرص - فولاذ مقاوم للصدأ AISI 316L/1.4404، الختم - فيتون مع مشغل هوائي مزدوج الفعل PA-DA-105-1، موزع هوائي 4M310-08:
| نموذج | أ، مم | ب، مم | أ1، مم | و، مم |
| DN150 220 فولت | 140 | 225 | 495 | 200 |
| DN150 24 فولت | 140 | 225 | 495 | 200 |
ب
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
مخطط أبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
ب
معلمات الصمام الهوائي 4m310-08 220 فولت:
| اسم | قيمة |
| نوع الصمام الهوائي | صمام البكرة |
| ضغط العمل، بار | 1.5 غرام · 1.8 |
| جهد التغذية، فولت | 220 فولت |
| إجمالي الطاقة، فولت أمبير | 4.5 |
| يتحكم | كهرومغناطيسي ثنائي الاتجاه |
| تردد الاستجابة، دورة/ثانية | 5 |
- Country of origin
- الصين
- Body material
- الفولاذ الكربوني
- Maximum allowable temperature
- 200 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- مشغل هوائي
- Nominal pressure
- 16 بار
- Type of seal
- فيتون
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L/1.4404
- Voltage
- 110/220 فولت
- Explosion-proof
- لا
- Pneumatic actuator
- التمثيل المزدوج
- Manual override
- نعم
- Limit switches
- لا
