Parts
How it works

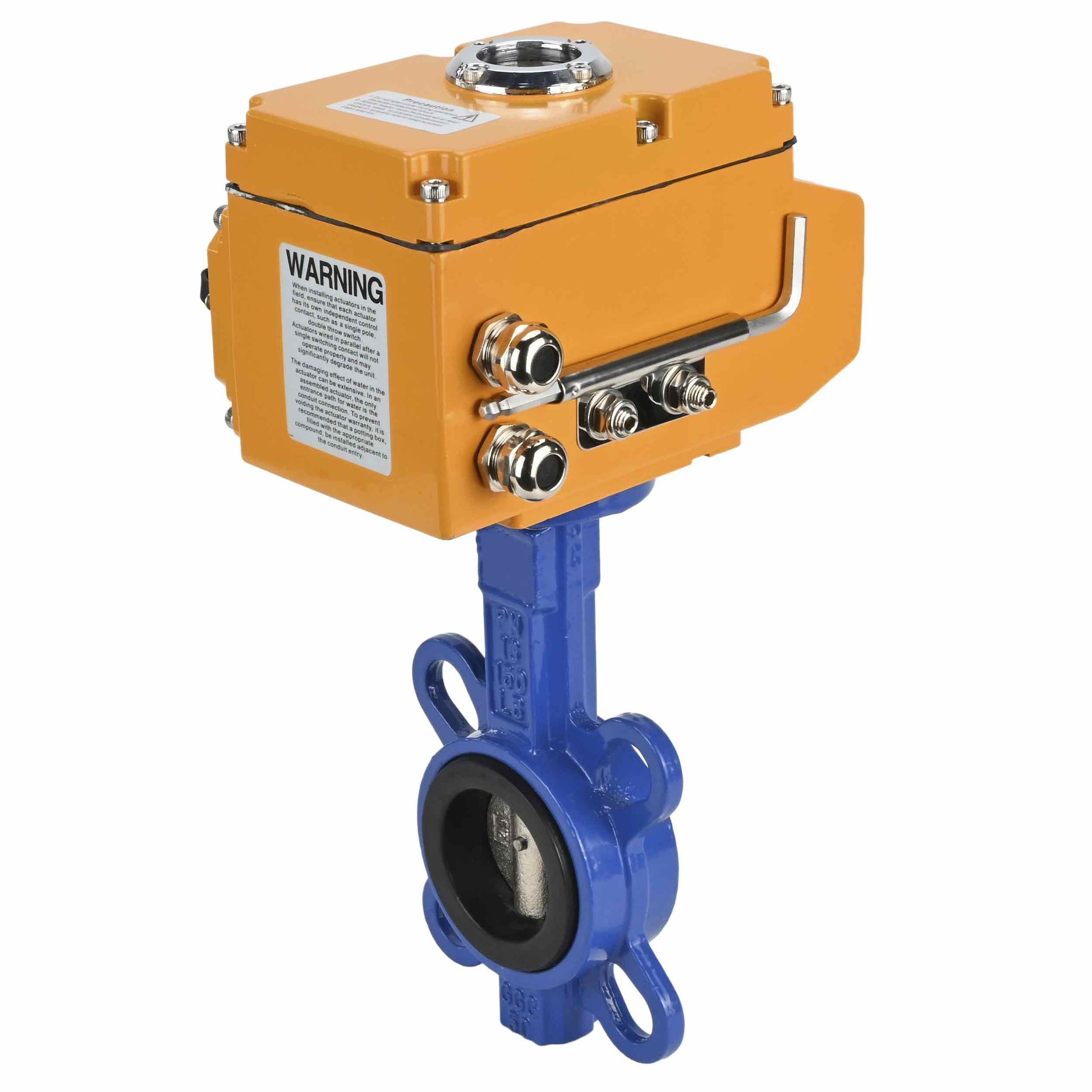

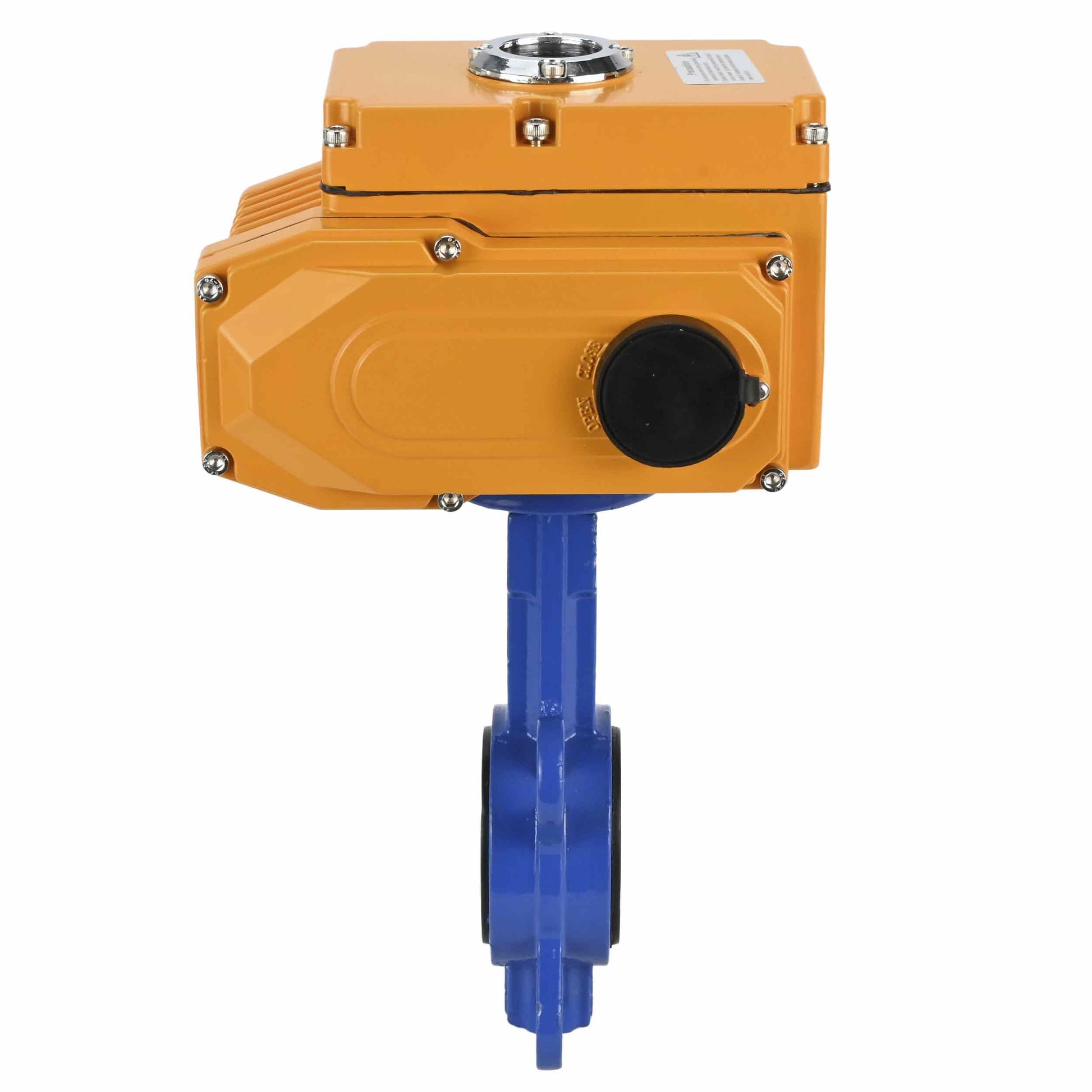

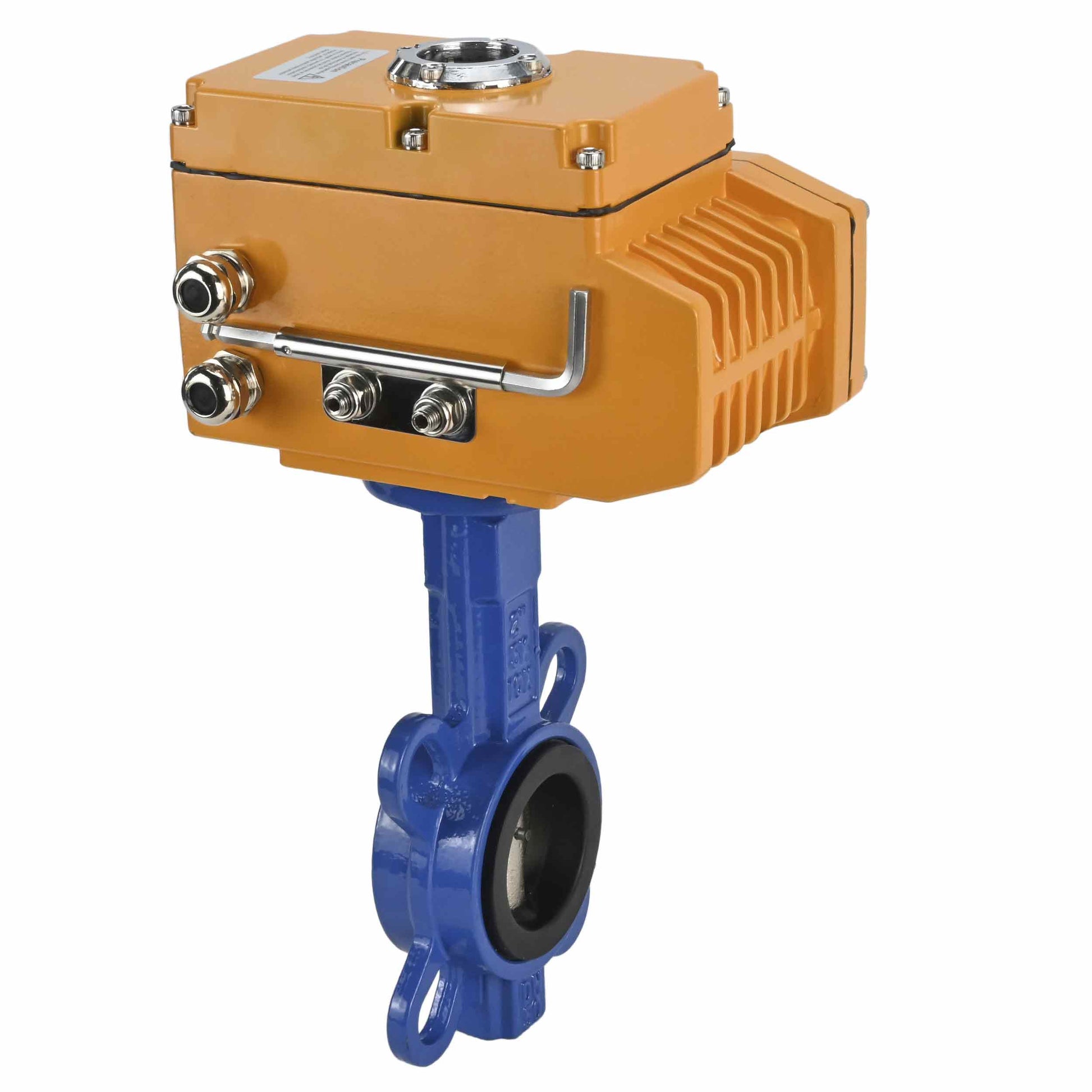

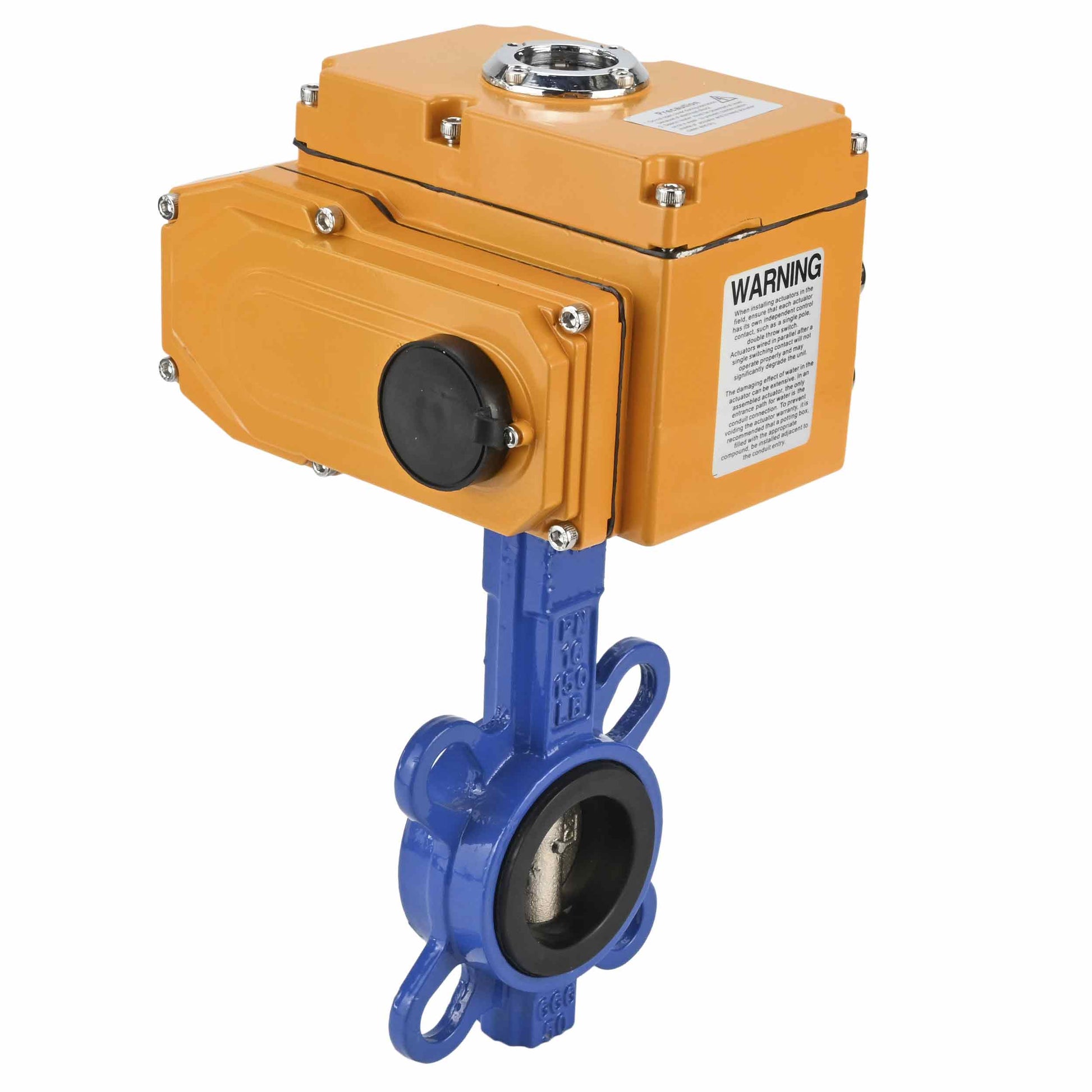

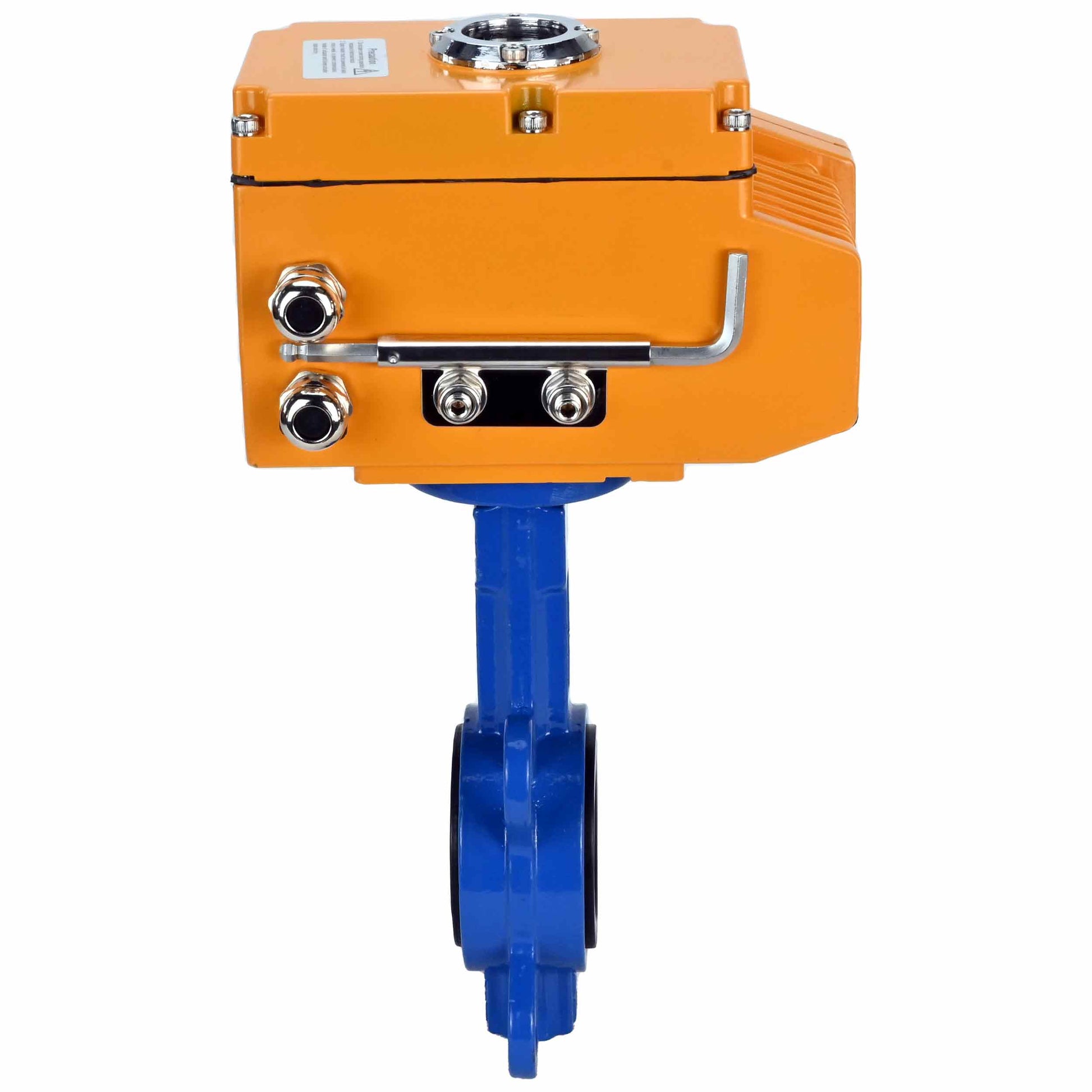

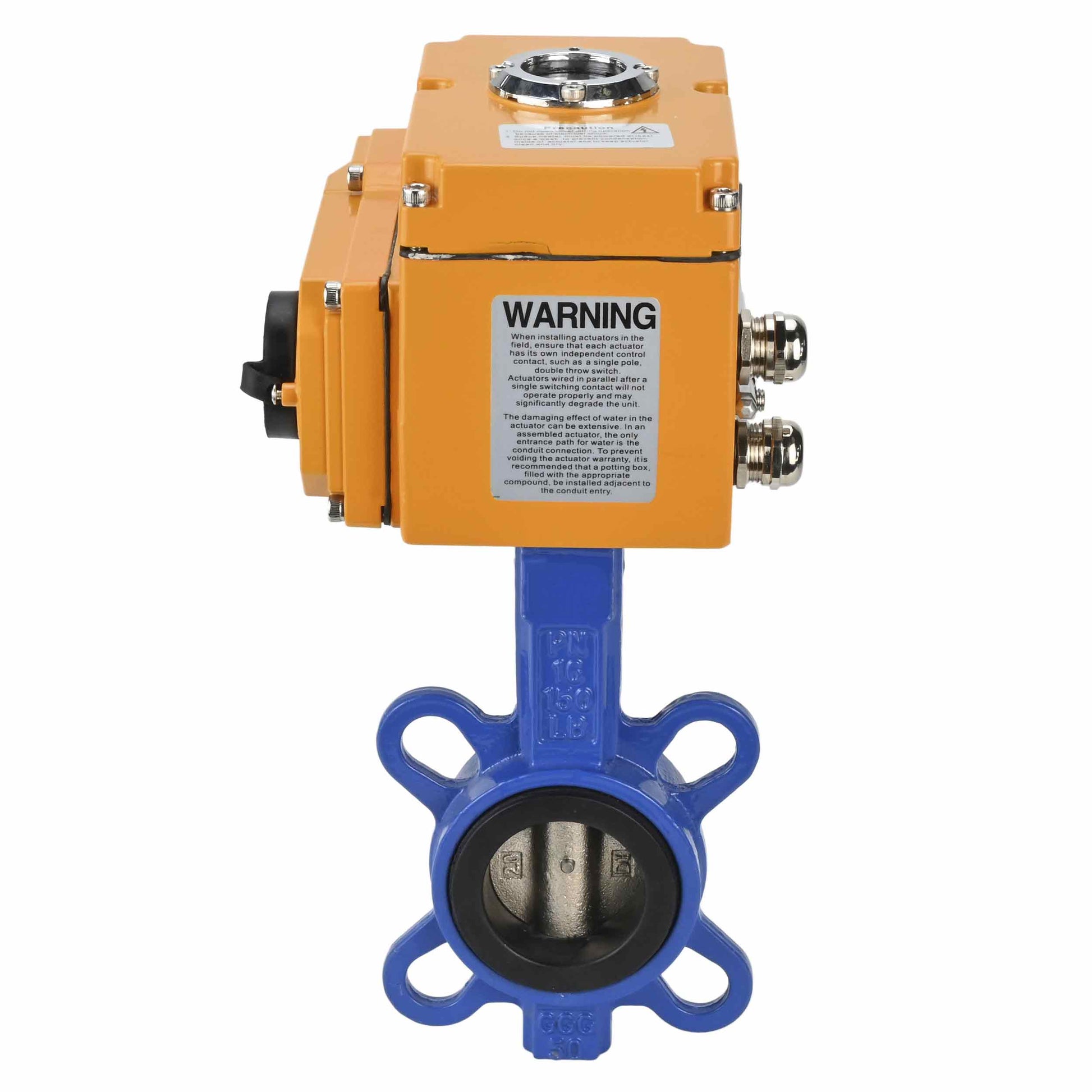

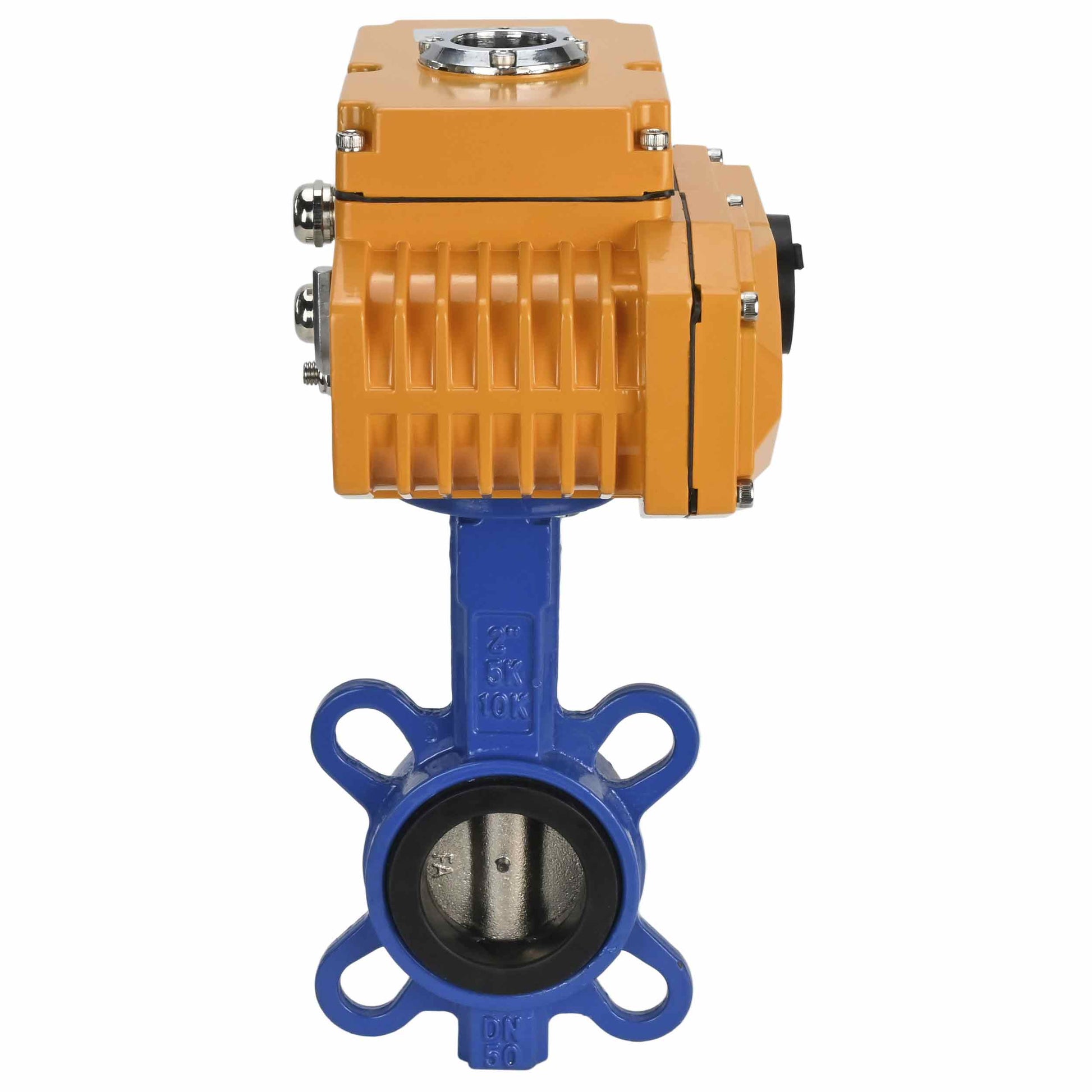

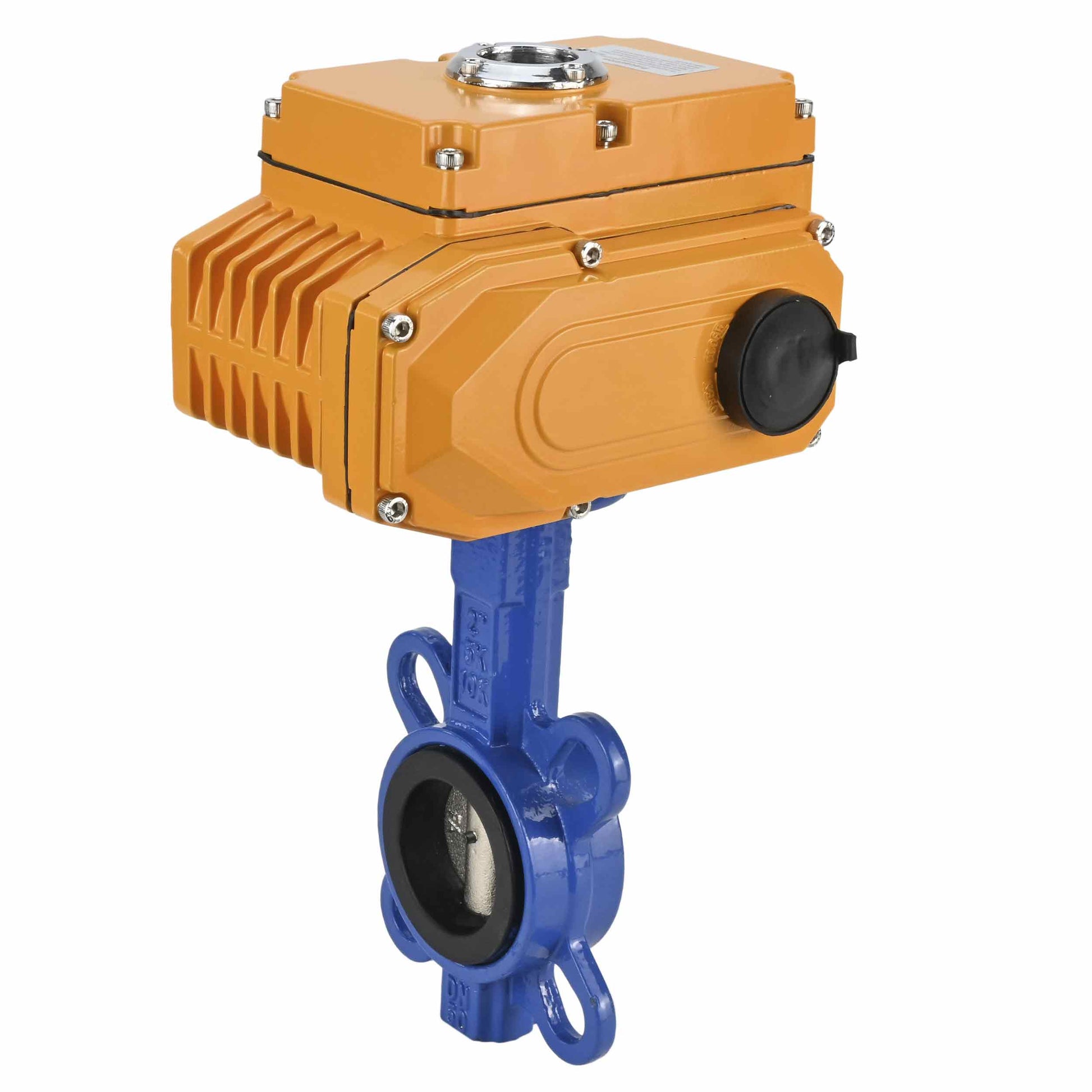

Electric quarter-turn actuator
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
صمام الفراشة المائي هو نوع من الصمامات يُستخدم للتحكم في تدفق الماء أو السوائل الأخرى عبر خط أنابيب. يُشتق اسمه من القرص الفراشي الموجود داخل الصمام، والذي يدور لفتح أو إغلاق التدفق. عند فتح الصمام بالكامل، يكون القرص موازيًا لاتجاه التدفق، مما يسمح بمرور الماء دون عائق. عند إغلاق الصمام، يدور القرص عموديًا على التدفق، مما يمنع تدفق الماء بفعالية. تُستخدم صمامات الفراشة المائية بشكل شائع في مختلف الصناعات والتطبيقات، بما في ذلك محطات معالجة المياه، وأنظمة الصرف الصحي، وأنظمة الري، والعمليات الصناعية. تتميز بتصميمها المدمج، وخفة وزنها، وسهولة تركيبها. غالبًا ما تُفضل هذه الصمامات لسرعة تشغيلها، حيث يمكن فتح القرص أو إغلاقه بحركة ربع دورة بسيطة. يمكن تشغيل صمامات الفراشة يدويًا باستخدام مقبض أو رافعة، أو يمكن تشغيلها آليًا باستخدام مشغلات كهربائية أو هوائية أو هيدروليكية للتحكم في الصمام عن بُعد. تتميز هذه الصمامات بانخفاض ضغطها وانخفاض تكلفتها نسبيًا مقارنةً بأنواع الصمامات الأخرى. تجدر الإشارة إلى أن صمامات الفراشة المائية مصممة خصيصًا للاستخدام مع الماء والسوائل المتوافقة معه. قد تتطلب الصمامات المخصصة للاستخدام مع السوائل المسببة للتآكل أو عالية الضغط مواد وتصاميم مختلفة. من المهم اختيار نوع صمام الفراشة المناسب بناءً على التطبيق المحدد ومتطلبات السوائل.
ب
ب

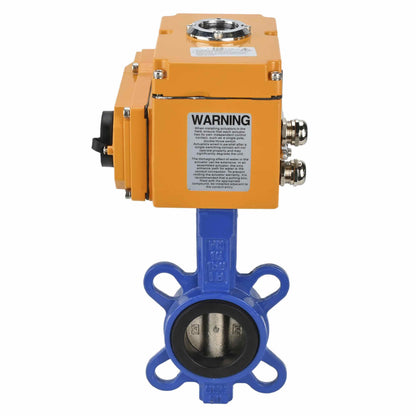

الأبعاد الكلية والتركيبية لصمام الفراشة المائي DNOVA WBV1332N-2W-Fb-H مادة الجسم - حديد زهر GGG50، مادة القرص - فولاذ مقاوم للصدأ 316L، الختم - NBR مع مشغل كهربائي DNOVA 220 فولت
| DN |
نموذج محرك كهربائي |
أبعاد | |||
| هـ، مم | ل1، مم | أ، مم | ج، مم | ||
| 40 | DNOVA-003 220 فولت | 34 | 123 | 114 | 113 |
| 40 | DNOVA-003 220 فولت صغير | 34 | 123 | 114 | 113 |
| 50 | DNOVA-003 220 فولت | 43 | 123 | 131 | 113 |
| 50 | DNOVA-003 220 فولت صغير | 43 | 123 | 131 | 113 |
| 65 | DNOVA-005 220 فولت | 46 | 160 | 140 | 146 |
| 80 | DNOVA-005 220 فولت | 46 | 160 | 150 | 146 |
| 100 | DNOVA-008 220 فولت | 52 | 160 | 163 | 146 |
| 125 | DNOVA-015 220 فولت | 56 | 189 | 178 | 163 |
| 150 | DNOVA-015 220 فولت | 56 | 189 | 191 | 163 |
| 200 | DNOVA-030 220 فولت | 60 | 268 | 238 | 212 |
| 250 | DNOVA-040 220 فولت | 68 | 268 | 285 | 212 |
| 300 | DNOVA-060 220 فولت | 78 | 268 | 315 | 212 |
ب
مواد صمام الفراشة المائي DNOVA WBV1332N-2W-Fb-H مادة الجسم - حديد زهر GGG50، مادة القرص - فولاذ مقاوم للصدأ 316L، الختم - NBR مع مشغل كهربائي DNOVA 220 فولت
| „– | اسم | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | ختم المقعد | إن بي آر |
| 3 | القرص | الفولاذ المقاوم للصدأ 316L |
| 4 | ينبع | الفولاذ المقاوم للصدأ AISI 416 |
| 5 | دبوس | الفولاذ المقاوم للصدأ AISI 420 |
| 6 | جلبة | مادة البولي تترافلوروإيثيلين |
| 7 | حلقة O | إن بي آر |
| 8 | طبق | الفولاذ الكربوني |
ب
المواصفات الفنية الرئيسية لمحركات QT الكهربائية من سلسلة DNOVA:
| مزود الطاقة | 220 فولت تيار متردد، 380 فولت تيار متردد، 24 فولت تيار مستمر |
| مفاتيح الحد | 2- مفتوح/مغلق 250 فولت 10 أمبير |
| مفاتيح حد إضافية 2 | 2- مفتوح/مغلق 250 فولت 10 أمبير |
| زاوية الدوران، درجة | 90В±5 |
| الحماية الحرارية الداخلية | إيقاف التشغيل عند 110 درجة مئوية ± 5 درجة مئوية، التشغيل عند 97 درجة مئوية ± 5 درجة مئوية |
| مؤشر الموضع المرئي | يكون |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +65 |
| مضاعف يدوي | مسدس (متضمن) |
| جهاز القفل الذاتي | قفل ذاتي باستخدام تروس دودية ودودية |
| المحدد الميكانيكي | 2 توقفات خارجية قابلة للتعديل |
| غدد الكابلات | 2 × M18 |
| فئة حماية العلبة | IP67 |
| تشحيم | أساسه الألومنيوم (النوع EP) |
| مادة الجسم | سبائك الألومنيوم مع طلاء مسحوق الإيبوكسي |
| متوسط العمر، دورات الإغلاق/الافتتاح | 30000 |
ب
ب
المعلمات الرئيسية لمحركات QT الكهربائية من سلسلة DNOVA:
| نموذج المحرك | كيو تي-003 | كيو تي-005 | كيو تي-008 | كيو تي-015 | كيو تي-030 | كيو تي-040 | كيو تي-060 |
| عزم الدوران، نيوتن متر | 30 | 50 | 80 | 150 | 300 | 400 | 600 |
| زمن الدورة، ثانية (دوران 90 درجة) | 15 | 10 | 10 | 10 | 25 | 25 | 25 |
| الحد الأقصى لحجم مربع التعزيز، مم | 11 × 11 | 14 × 14 | 17 × 17 | 17 × 17 | 27 × 27 | 27 × 27 | 27 × 27 |
| درجة حماية العلبة | IP67 | ||||||
| مادة | سبائك الألومنيوم مع طلاء مسحوق الإيبوكسي | ||||||
| نوع شفة ISO | F03/ F05 | F05/ F07 | F05/ F07 | F05/ F07 | F10/F12 | F10/F12 | F10/F12 |
| الوزن، كجم | 2,35 | 3,26 | 4,6 | 4,6 | 10 | 10 | 10 |
ب
أبعاد المحركات الكهربائية DNOVA من سلسلة QT 24 V:
| نموذج المحرك | المقاسات | ||
| ل، مم | همم | أ، مم | |
| كيو تي-003 | 140 | 118 | 109 |
| كيو تي-005 | 166 | 122 | 118 |
| كيو تي-008 | 200 | 128 | 133 |
| كيو تي-015 | 200 | 128 | 133 |
| كيو تي-030 | 269 | 155 | 174 |
| كيو تي-040 | 269 | 155 | 174 |
| كيو تي-060 | 269 | 155 | 174 |
ب
- Body material
- الحديد الزهر GGG50/EN-GJS-500-7
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Nominal pressure
- 16 بار
- Type of seal
- إن بي آر
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L/1.4404
- Voltage
- 24 فولت
- Actuator cycle time
- الثلاثينيات
- Valve feedback
- مفاتيح الحد
- Explosion-proof
- لا
- Thermal protection
- لا
- Pneumatic actuator
- لا
- Manual override
- لا
- Limit switches
- لا
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
