Electric quarter-turn actuator
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
صمام الفراشة المائي هو نوع من الصمامات يُستخدم للتحكم في تدفق الماء أو السوائل الأخرى عبر خط أنابيب. يُشتق اسمه من القرص الفراشي الموجود داخل الصمام، والذي يدور لفتح أو إغلاق التدفق. عند فتح الصمام بالكامل، يكون القرص موازيًا لاتجاه التدفق، مما يسمح بمرور الماء دون عائق. عند إغلاق الصمام، يدور القرص عموديًا على التدفق، مما يمنع تدفق الماء بفعالية. تُستخدم صمامات الفراشة المائية بشكل شائع في مختلف الصناعات والتطبيقات، بما في ذلك محطات معالجة المياه، وأنظمة الصرف الصحي، وأنظمة الري، والعمليات الصناعية. تتميز بتصميمها المدمج، وخفة وزنها، وسهولة تركيبها. غالبًا ما تُفضل هذه الصمامات لسرعة تشغيلها، حيث يمكن فتح القرص أو إغلاقه بحركة ربع دورة بسيطة. يمكن تشغيل صمامات الفراشة يدويًا باستخدام مقبض أو رافعة، أو يمكن تشغيلها آليًا باستخدام مشغلات كهربائية أو هوائية أو هيدروليكية للتحكم في الصمام عن بُعد. تتميز هذه الصمامات بانخفاض ضغطها وانخفاض تكلفتها نسبيًا مقارنةً بأنواع الصمامات الأخرى. تجدر الإشارة إلى أن صمامات الفراشة المائية مصممة خصيصًا للاستخدام مع الماء والسوائل المتوافقة معه. قد تتطلب الصمامات المخصصة للاستخدام مع السوائل المسببة للتآكل أو عالية الضغط مواد وتصاميم مختلفة. من المهم اختيار نوع صمام الفراشة المناسب بناءً على التطبيق المحدد ومتطلبات السوائل.
ب
ب

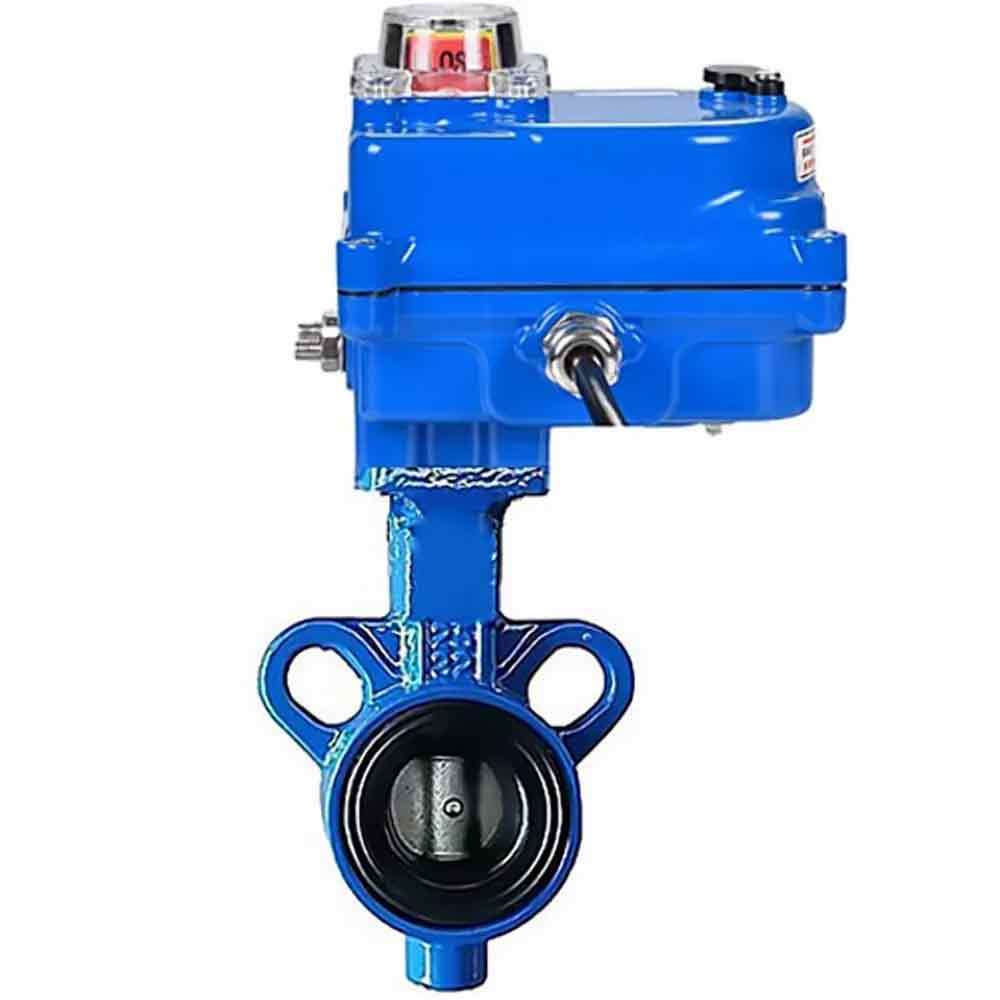

البيانات الفنية لمادة جسم DNOVA AL-316L-EPDM - سبيكة ألومنيوم، مادة القرص - فولاذ مقاوم للصدأ 316L، الختم - EPDM مع محرك كهربائي DNOVA 24V:
| القطر الاسمي DN، مم | 25-32 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة وسط التشغيل t، вЃ°C | من -20 إلى +120 |
| وسط التشغيل | الماء البارد والساخن، والهواء الخالي من الزيت والشحم، ووسائل أخرى محايدة للمادة |
| اتجاه التدفق | ثنائي الاتجاه |
| مادة الجسم | سبائك الألومنيوم |
| نوع التحكم | دليل (مقبض) |
| إضافي | من الممكن تركيب محرك كهربائي أو هوائي |
ب
الأبعاد الكلية والتركيبية لمادة جسم DNOVA AL-316L-EPDM - سبيكة ألومنيوم، مادة القرص - فولاذ مقاوم للصدأ 316L، الختم - EPDM مع محرك كهربائي DNOVA 24V:
| DN | نموذج محرك إلكتروني |
ل، مم | ل1، مم | أ، مم | ج، مم | الوزن، كجم |
|---|---|---|---|---|---|---|
| 25 | 003 | 36 | 123 | 93 | 113 | 3,15 |
| 32 | 003 | 36 | 123 | 93 | 113 | 3,15 |
| 25 | 005 | 36 | 160 | 93 | 146 | 4,65 |
| 32 | 005 | 36 | 160 | 93 | 146 | 4,65 |
| 25 | 003 أزرق | 36 | 121 | 93 | 110,2 | 2,25 |
| 32 | 003 أزرق | 36 | 121 | 93 | 110,2 | 2,25 |
مواد صمام الفراشة المائي DNOVA AL-316L-EPDM مادة الجسم - سبيكة ألومنيوم، مادة القرص - فولاذ مقاوم للصدأ 316L، الختم - EPDM مع محرك كهربائي DNOVA 24V:
| „– | اسم القطعة | مادة |
| 1 | جسم | سبائك الألومنيوم |
| 2 | ختم المقعد | EPDM |
| 3 | دبوس | الفولاذ المقاوم للصدأ SS304 |
| 4 | القرص | الفولاذ المقاوم للصدأ 316L |
| 5 | ينبع | الفولاذ المقاوم للصدأ SS410 |
| 6 | حلقة O | EPDM |
| 7 | طبق | فُولاَذ |
| 8 | مقبض | الحديد المطاوع |
| 9 | الترباس | الفولاذ المقاوم للصدأ SS201 |
| 10 | حشية | الفولاذ المقاوم للصدأ SS201 |
| 11 | بندق | الفولاذ المقاوم للصدأ SS201 |
| 12 | حشية | الفولاذ المقاوم للصدأ SS201 |
ب
ب

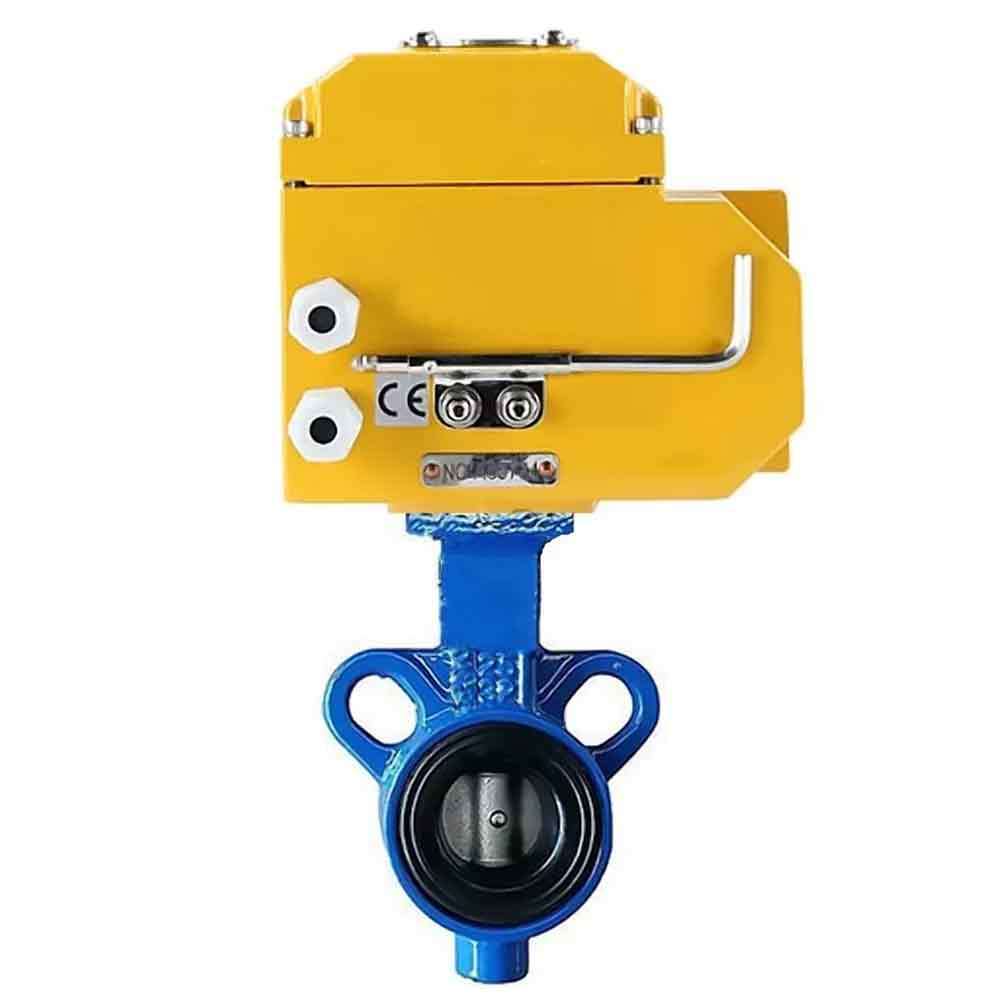

خصائص المحركات الكهربائية 24 فولت:
| نموذج المحرك | عزم الدوران | وقت التشغيل |
|---|---|---|
| نيوتن متر | ثانية | |
| دنوفا 003 أزرق | 30 | 25 |
| DNOVA-003 24 فولت | 30 | 20 |
| DNOVA-005 24 فولت | 50 | 30 |
| DNOVA-008 24 فولت | 80 | 30 |
| DNOVA-015 24 فولت | 150 | 30 |
| DNOVA-060 24 فولت | 600 | 30 |
ب
| نموذج المحرك | قوة | حاضِر | وزن | حجم الجذع مربع |
|---|---|---|---|---|
| و | أ | كجم | مم | |
| دنوفا 003 أزرق | 25 | 0,1 | 1,2 | 11 |
| DNOVA-003 24 فولت | 9 | 0,5 | 2,1 | 11 |
| DNOVA-005 24 فولت | 10 | 0,5 | 3,6 | 14 |
| DNOVA-008 24 فولت | 10 | 0,5 | 3,6 | 14 |
| DNOVA-015 24 فولت | 15 | 0,8 | 4,6 | 17 |
| DNOVA-060 24 فولت | 60 | 3 | 14 | 27 |
- Body material
- سبائك الألومنيوم
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L/1.4404
- Voltage
- 24 فولت
- Actuator cycle time
- 2 ثانية
- Valve feedback
- مفاتيح الحد
- Explosion-proof
- لا
- Thermal protection
- نعم
- Torque
- 25 نيوتن متر
- Pneumatic actuator
- لا
- Manual override
- نعم
- Limit switches
- لا
- Country of origin
- الصين
